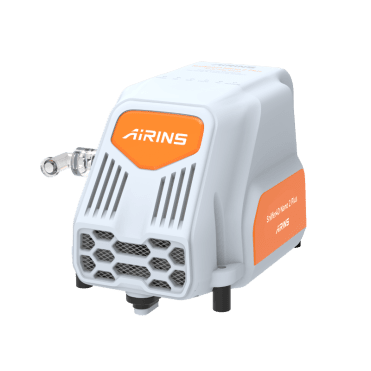

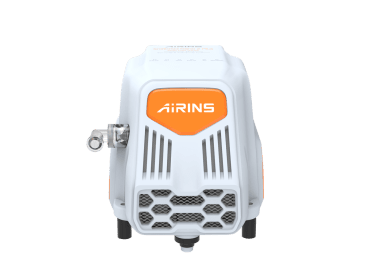

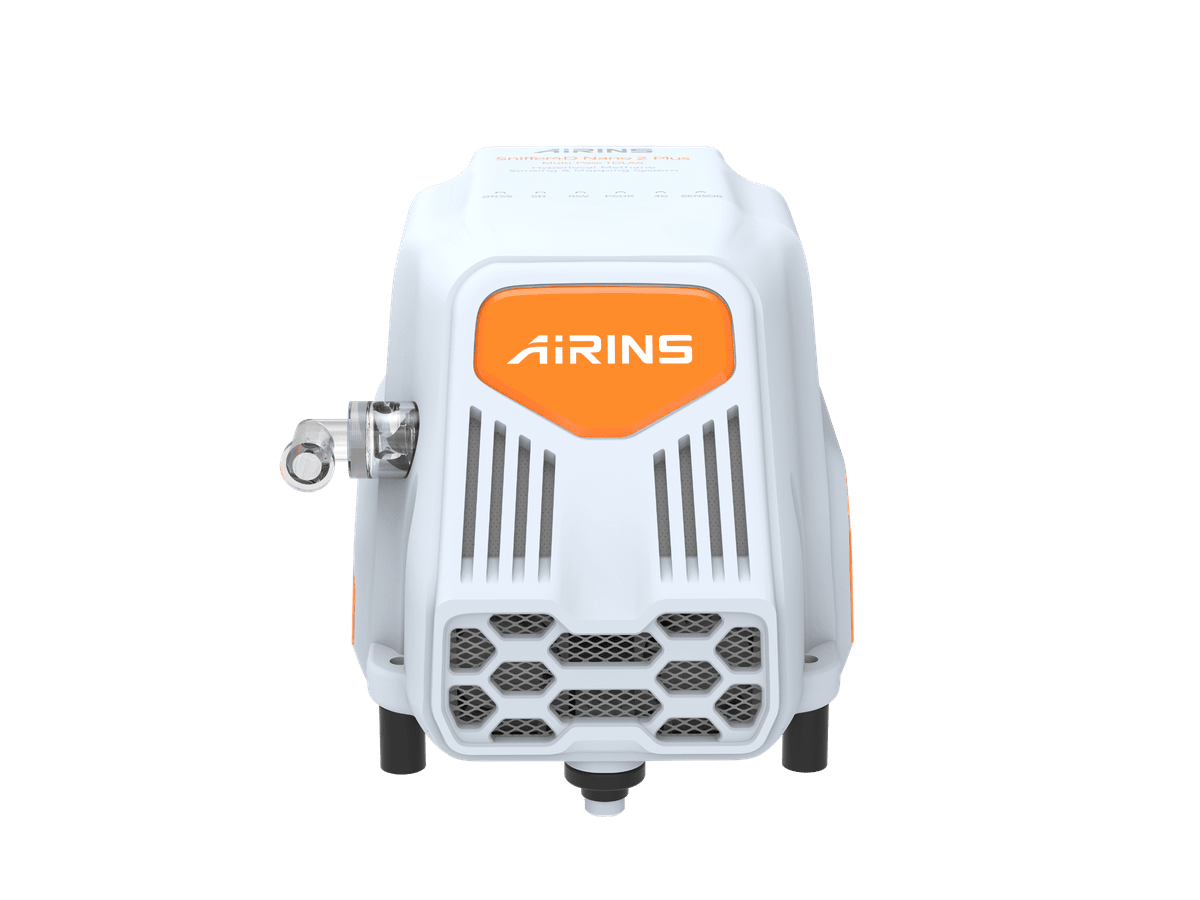

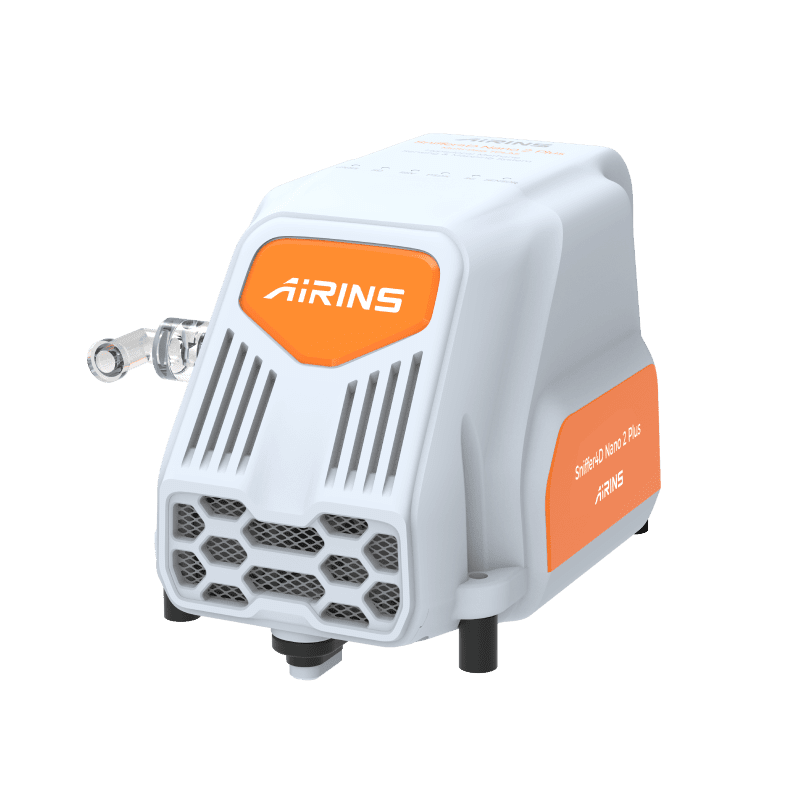

Sniffer4D Nano 2 Plus Méthane, détection laser TDLAS par drone

Un laser dédié au méthane, dans le même boîtier que le Nano 2 Plus

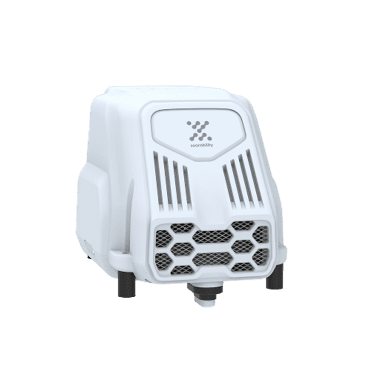

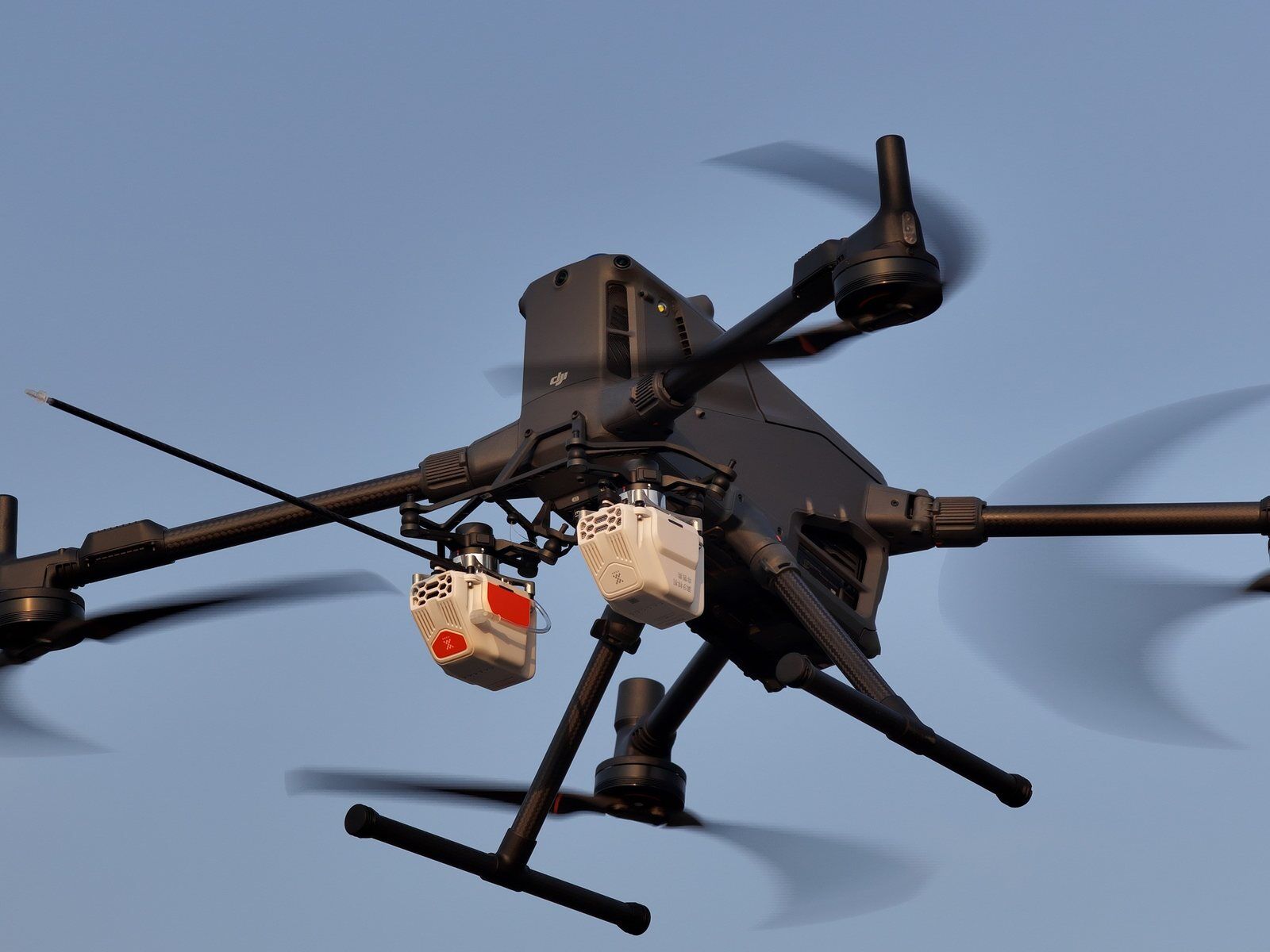

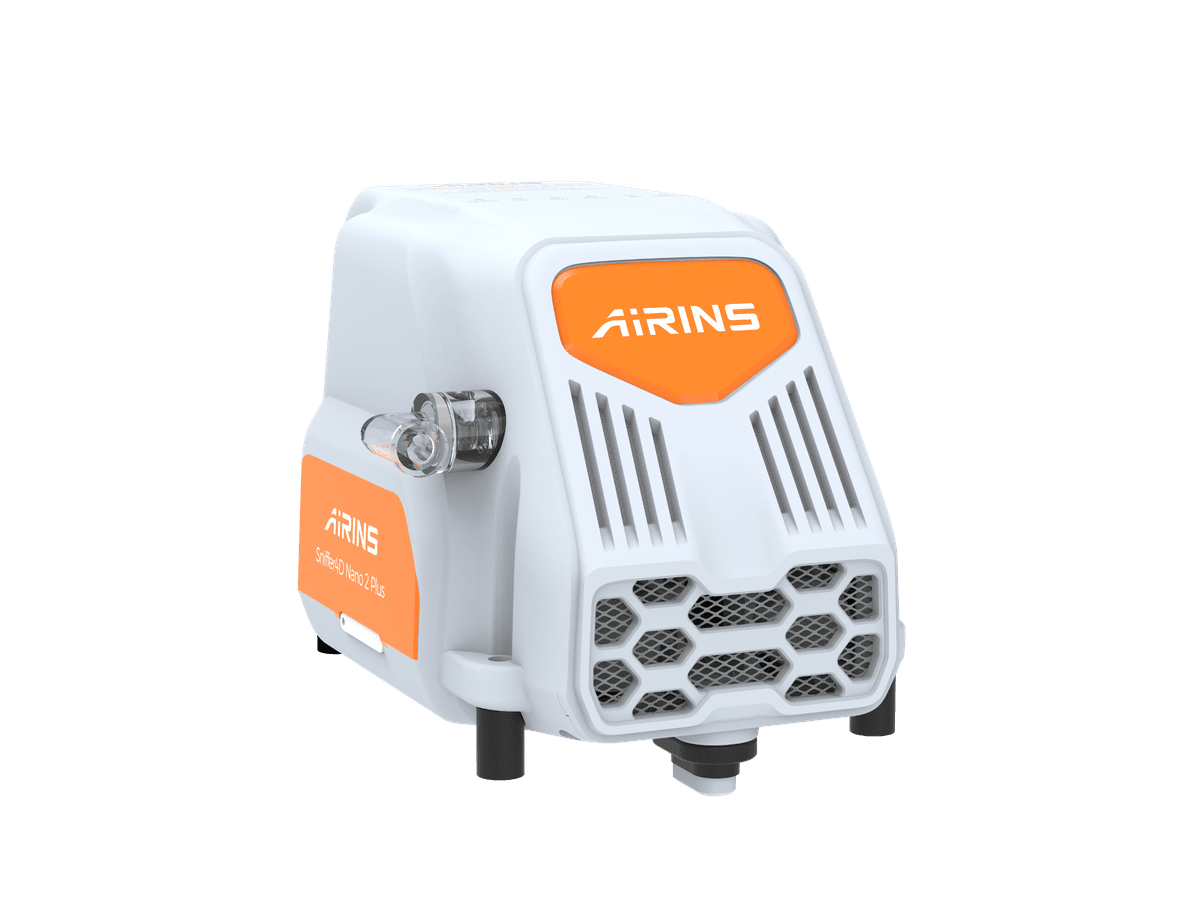

Le Sniffer4D Nano 2 Plus existe en deux versions qui partagent le même boîtier, la même prise d’air active et la même liaison 4G : l’unité Multi-Gas, qui reçoit jusqu’à 5 modules, et cette unité Méthane, qui embarque une seule cellule de mesure laser MP-TDLAS. La spectroscopie d’absorption par diode laser accordable à passages multiples ne réagit qu’au méthane : aucune interférence des autres gaz, aucun étalonnage croisé à gérer. L’unité Méthane s’utilise seule, sans autre module. Pour la qualité de l’air et les autres gaz, voyez le Sniffer4D Nano 2 Plus Multi-Gas.

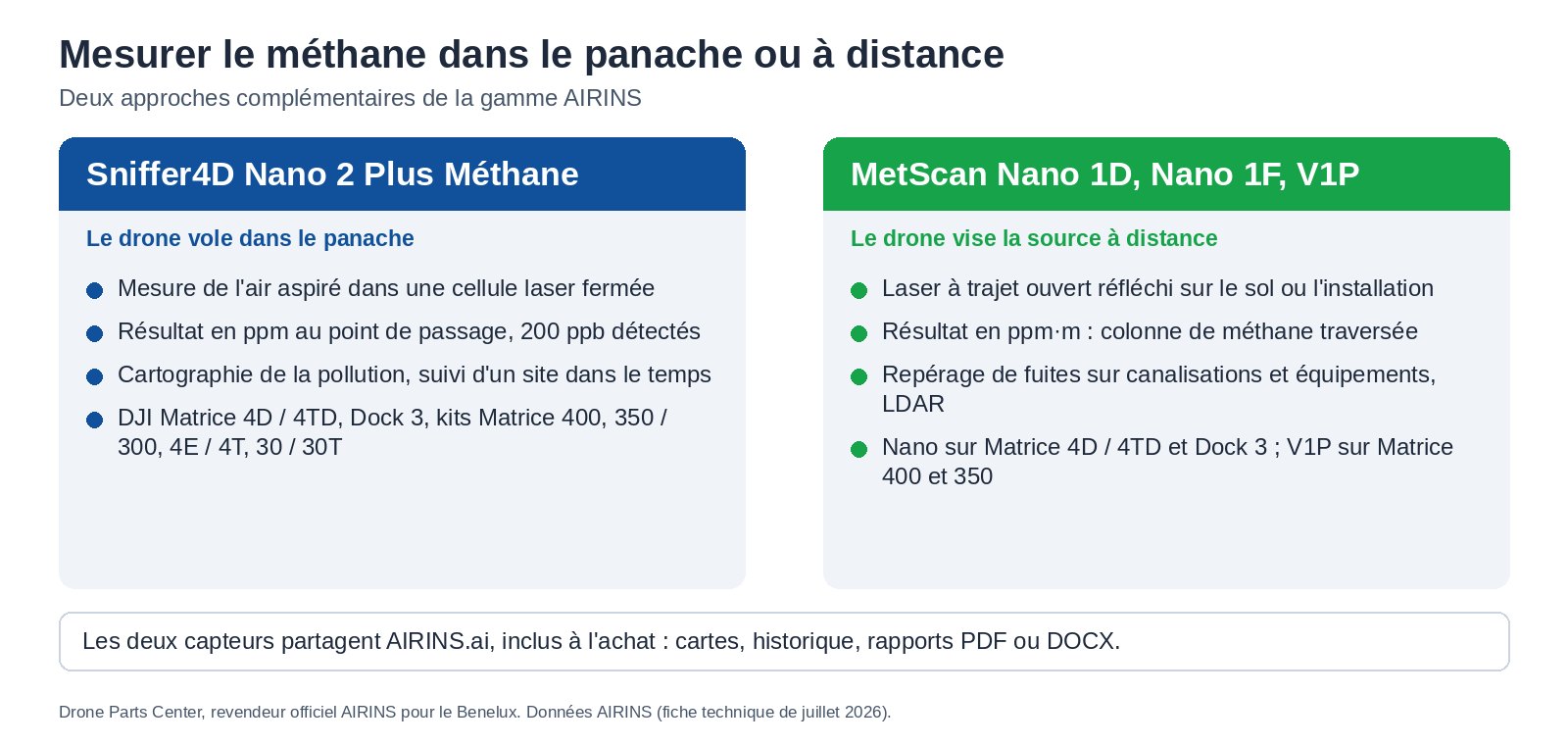

Mesurer dans le panache, ou mesurer à distance : deux approches complémentaires

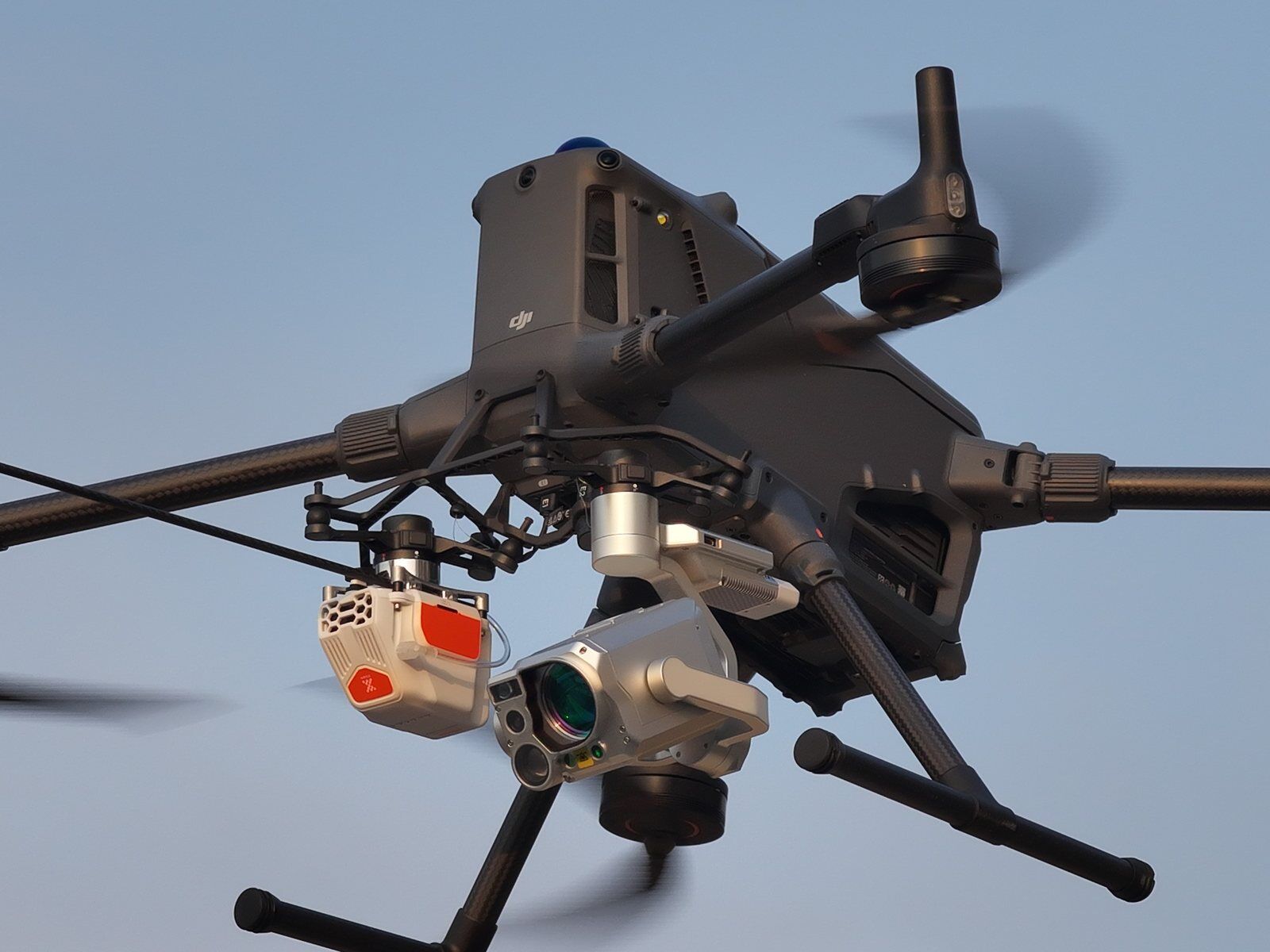

Le Nano 2 Plus Méthane mesure le gaz qui traverse réellement sa cellule : le drone doit voler dans le panache. Il donne une concentration en ppm au point de passage, idéale pour cartographier la pollution autour d’une décharge, d’une station d’épuration ou d’un site gazier, et pour suivre l’évolution d’un site dans le temps. Les détecteurs MetScan, eux, visent le sol au laser et mesurent la colonne de méthane traversée, en ppm·m, à plusieurs dizaines de mètres : c’est l’outil du repérage de fuites sur une installation ou le long d’une canalisation, sans survoler la source. Le MetScan Nano 1D et le MetScan Nano 1F se montent sur les mêmes Matrice 4D / 4TD ; le MetScan V1P équipe les Matrice 400 et 350.

Direct sur DJI Matrice 4D / 4TD et Dock 3, par kit sur les autres Matrice

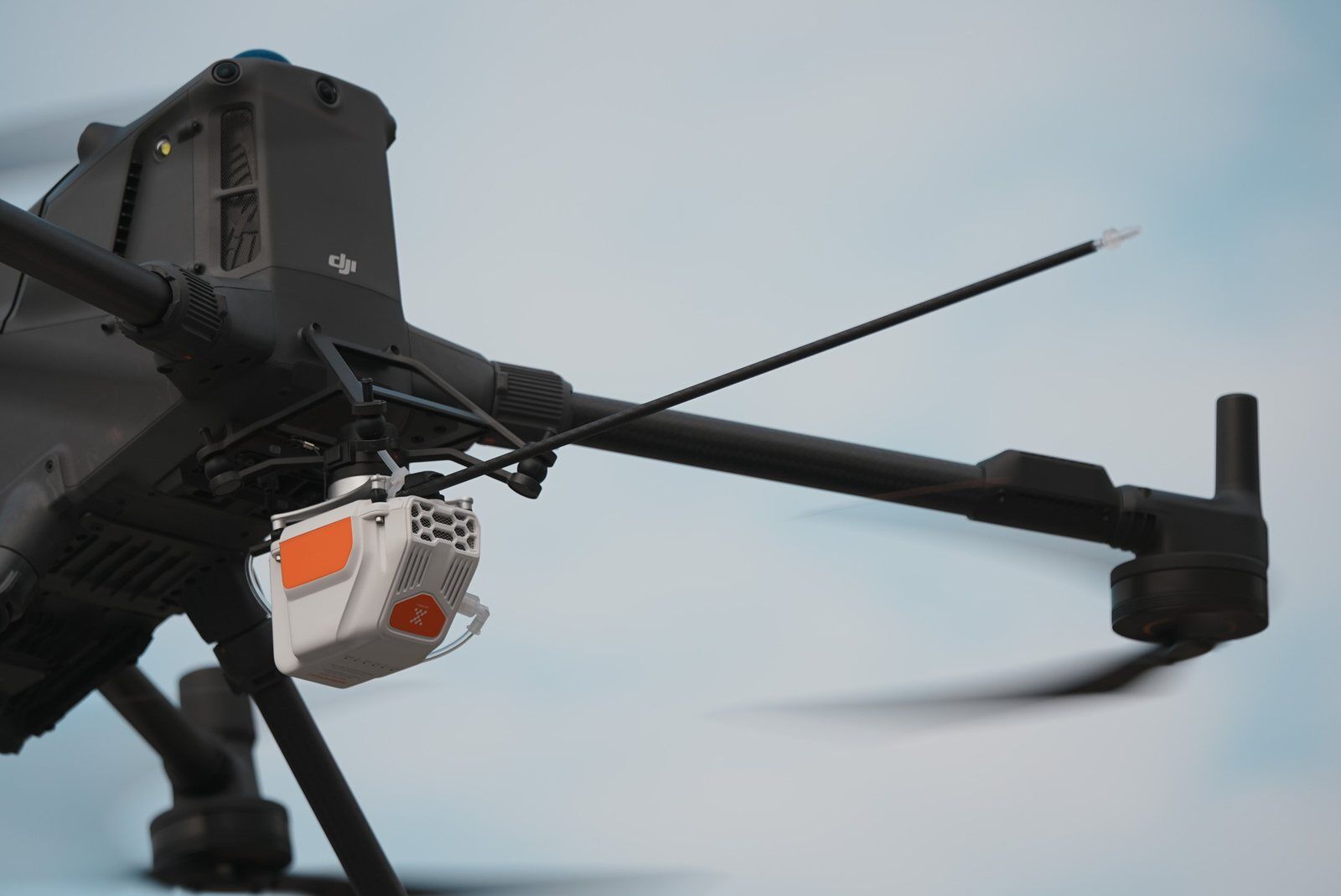

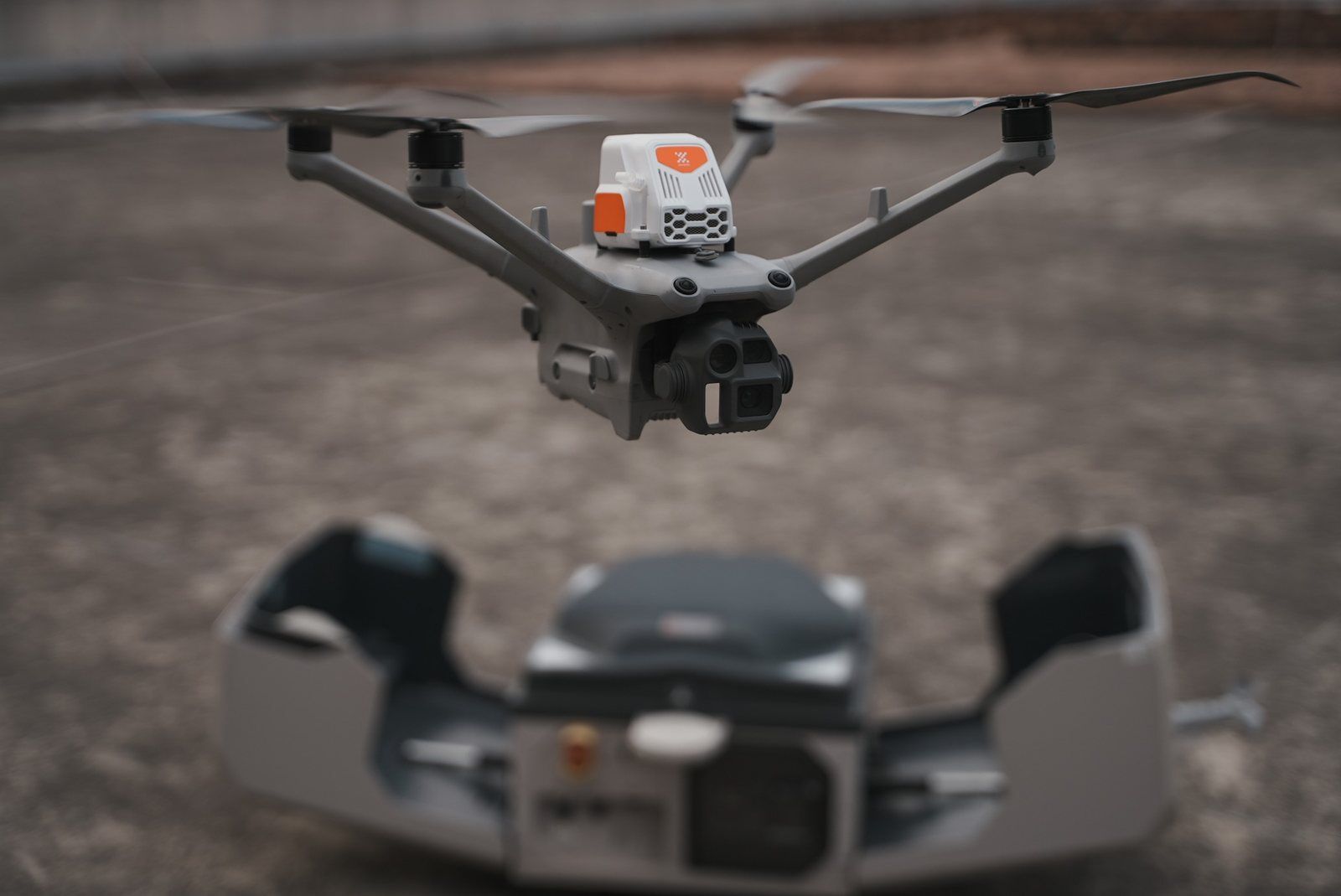

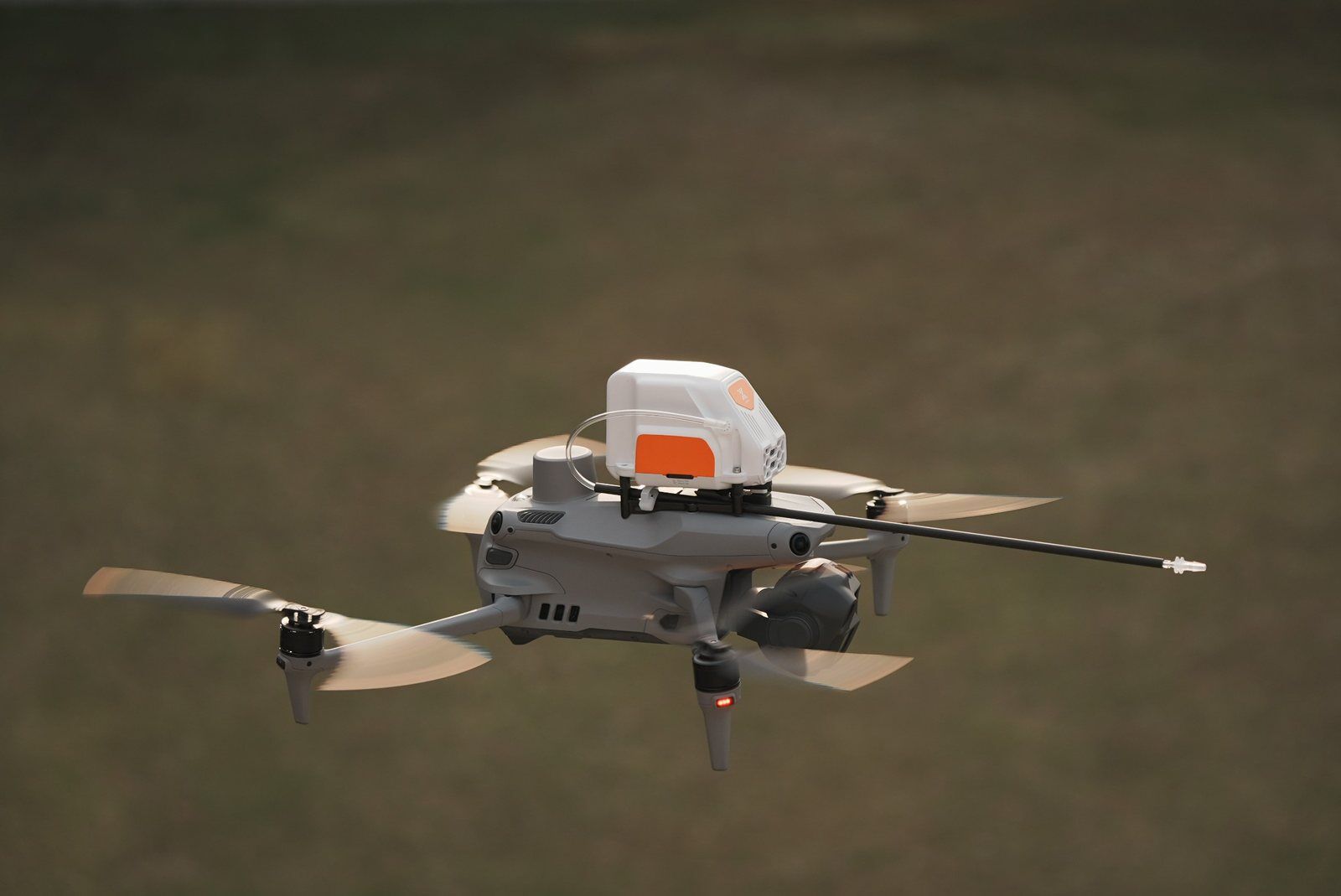

Sur le DJI Matrice 4D / 4TD et le DJI Dock 3, l’unité se branche directement sur l’E-Port, vis de montage incluses, et vole en missions automatiques depuis le dock. Des kits d’intégration, vendus séparément, l’installent sur les DJI Matrice 400 (tube de prélèvement de 50 cm), Matrice 350 RTK / 300 RTK, Matrice 4E / 4T (tube de 25 cm) et Matrice 30 / 30T. L’intégration PSDK est complète : données et commandes dans DJI Pilot 2, intégration à DJI FlightHub 2, y compris en version On-Premises. Le détail par drone figure dans notre tableau de compatibilité AIRINS et DJI.

Des données en temps réel, même hors réseau

Le module LTE intégré transmet les mesures chiffrées une fois par seconde vers AIRINS.ai, avec une carte SIM à prévoir. Si la liaison est perdue, le capteur conserve jusqu’à 12 heures de données et les renvoie au retour du réseau. Chaque mission est aussi enregistrée en CSV sur la carte MicroSD de 32 Go fournie. Les missions depuis le DJI Dock 3 ou DJI FlightHub 2 demandent une connexion 4G.

AIRINS.ai, inclus à l’achat

Le logiciel AIRINS.ai est inclus à l’achat, en usage perpétuel pour une unité et un compte principal, avec un an de support technique à distance et de mises à jour. Un abonnement existe en alternative à l’achat. Vous y suivez la mission en direct (trajectoire, nuage de points, carte de chaleur), rejouez l’historique en cartes 2D et 3D interpolées, éditez des rapports PDF ou DOCX et exportez en CSV, Shapefile ou GeoJSON, ou vers vos systèmes par MQTT chiffré.

Mise en route et bonnes pratiques

Laissez le capteur se stabiliser au moins 3 minutes avant la mission. Un bruit de mesure d’environ 0,1 ppm en plus ou en moins est normal ; au-delà de 0,5 ppm, une vérification s’impose. Pour localiser une source d’émission, AIRINS recommande de voler à 8 m/s au plus, idéalement vers 5 m/s. L’unité est classée IP55 et supporte une courte averse, mais la pluie et une forte humidité dégradent la précision : mieux vaut les éviter.

Garantie, calibration et durée de vie

Garantie. Garantie standard d’un an. L’extension ne peut être souscrite qu’au moment de la commande initiale, au tarif de 20 % de la valeur totale du produit par année supplémentaire, dans la limite de deux années d’extension. Au-delà de la période de garantie, le matériel et le logiciel restent pleinement utilisables.

Calibration. Les unités sont calibrées en usine avant expédition. Une recalibration est recommandée tous les 12 mois en environnement d’utilisation stable. En cas de changement des conditions de travail (température, environnement de mesure), certains modules nécessitent un réajustement de leur point zéro. Deux méthodes sont possibles :

• Par le client. Injection d’un gaz étalon ou comparaison avec un équipement de référence d’une station de mesure. Le nouveau facteur de correction est calculé selon la formule du fabricant, puis enregistré dans l’interface de calibration de la plateforme AIRINS.ai.
• Par retour en usine, pour inspection et calibration annuelles. Prestation gratuite pendant la période de garantie, les frais de transport restant à la charge du client. Hors garantie, elle est facturée selon les résultats de l’inspection, les coûts étant communiqués pour accord préalable.

Durée de vie. 3 ans en moyenne, selon la fréquence d’utilisation et les niveaux de concentration rencontrés. Cette durée est réduite en cas d’utilisation fréquente en zone fortement polluée.

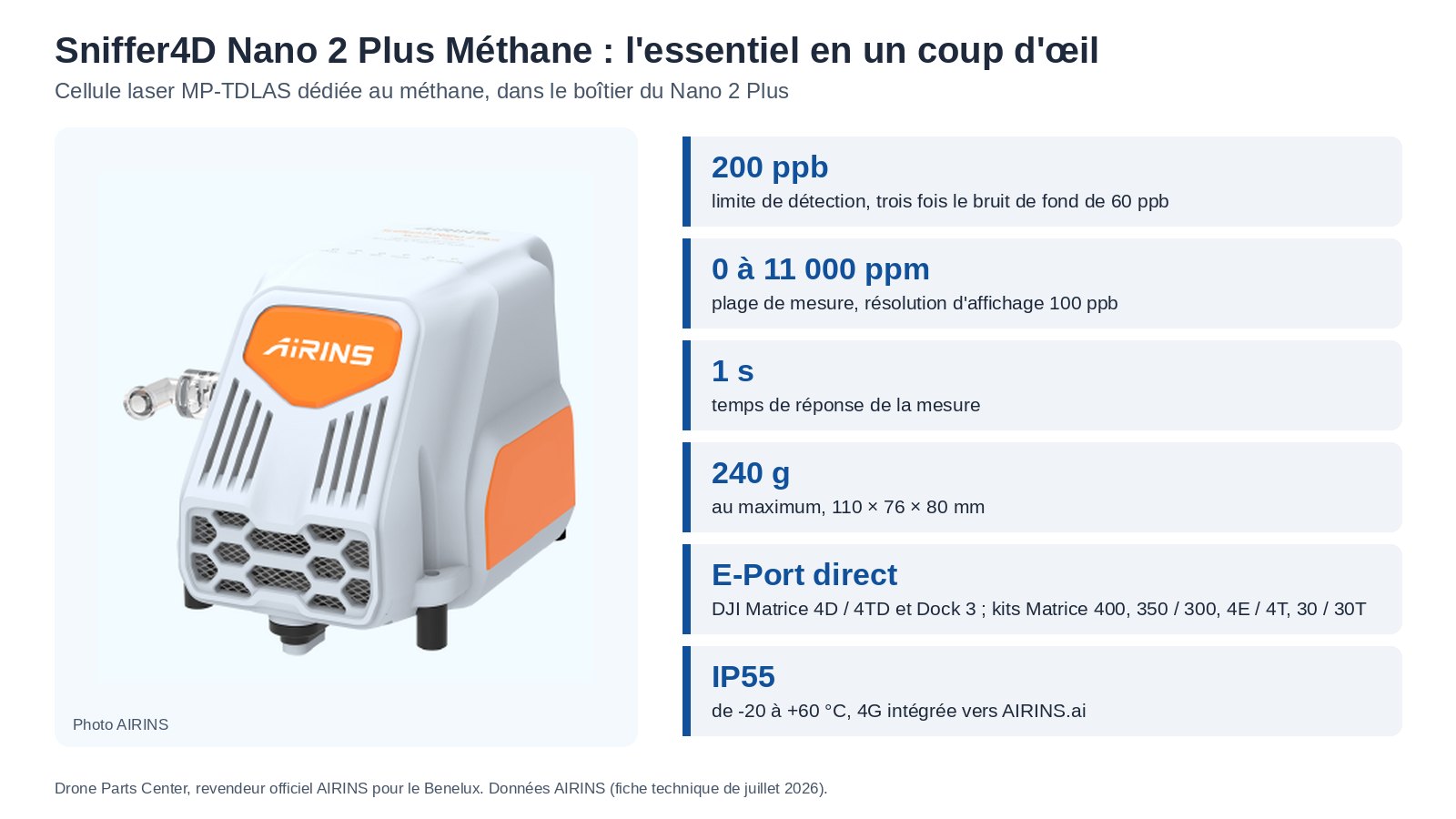

Caractéristiques techniques

Voir le Sniffer4D Nano 2 Plus en action

Commander chez Drone Parts Center

Drone Parts Center, revendeur officiel AIRINS pour le Benelux, vous aide à choisir entre mesure dans le panache et détection à distance, et assure la formation à Nivelles ou sur votre site. Demandez un devis : bon de commande accepté pour les administrations, facturation hors TVA intracommunautaire pour les professionnels assujettis. Découvrez toute la gamme AIRINS et nos solutions de surveillance environnementale.
