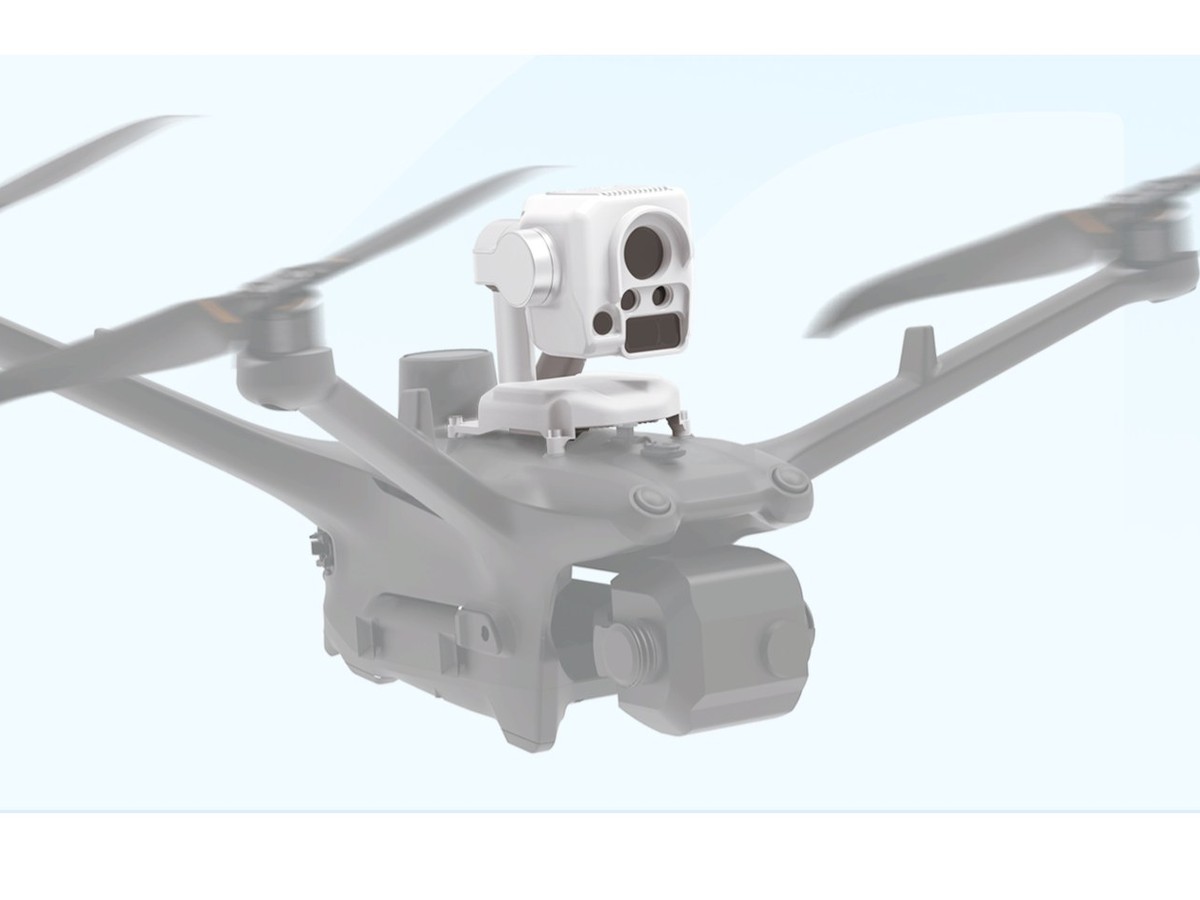

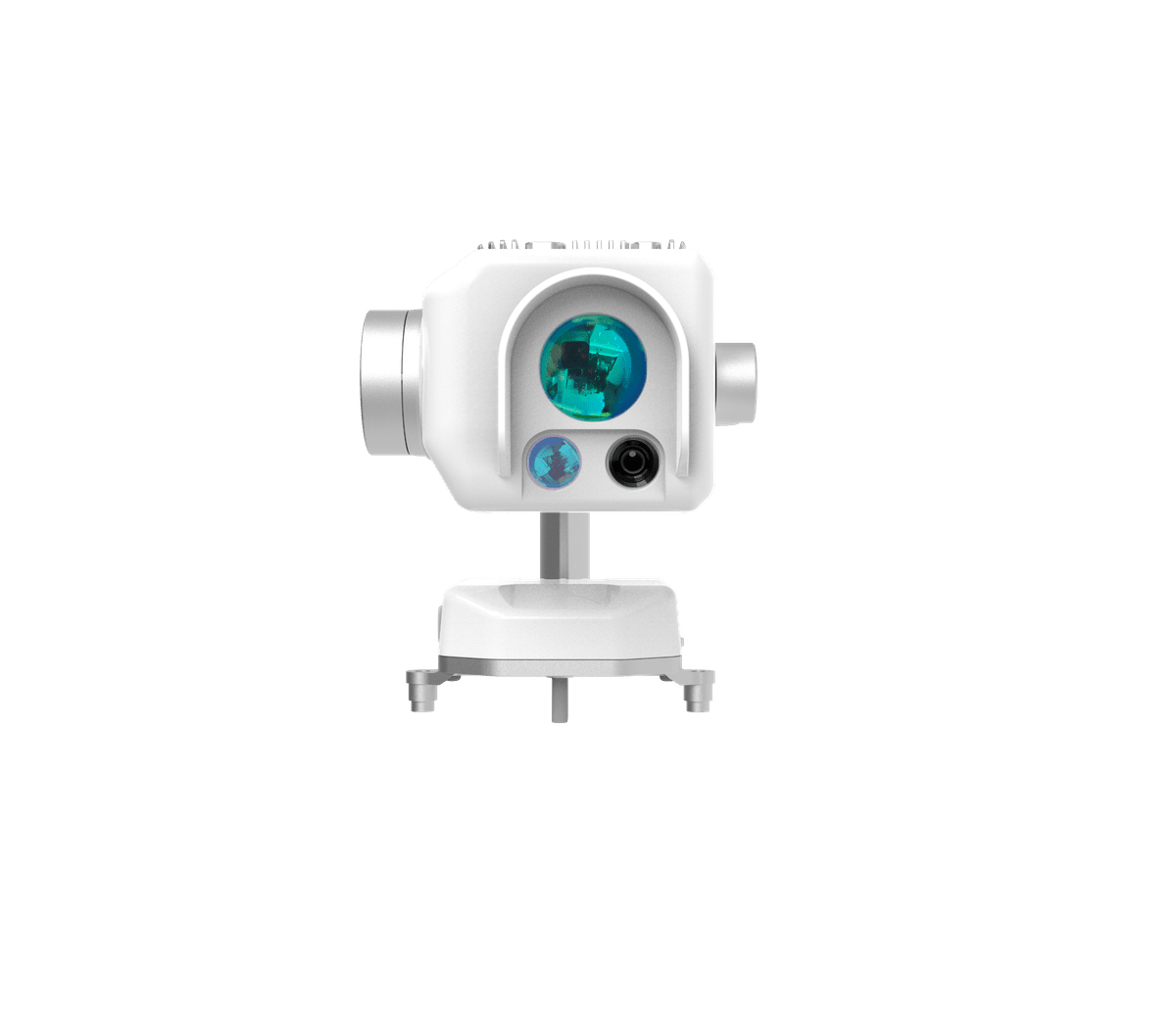

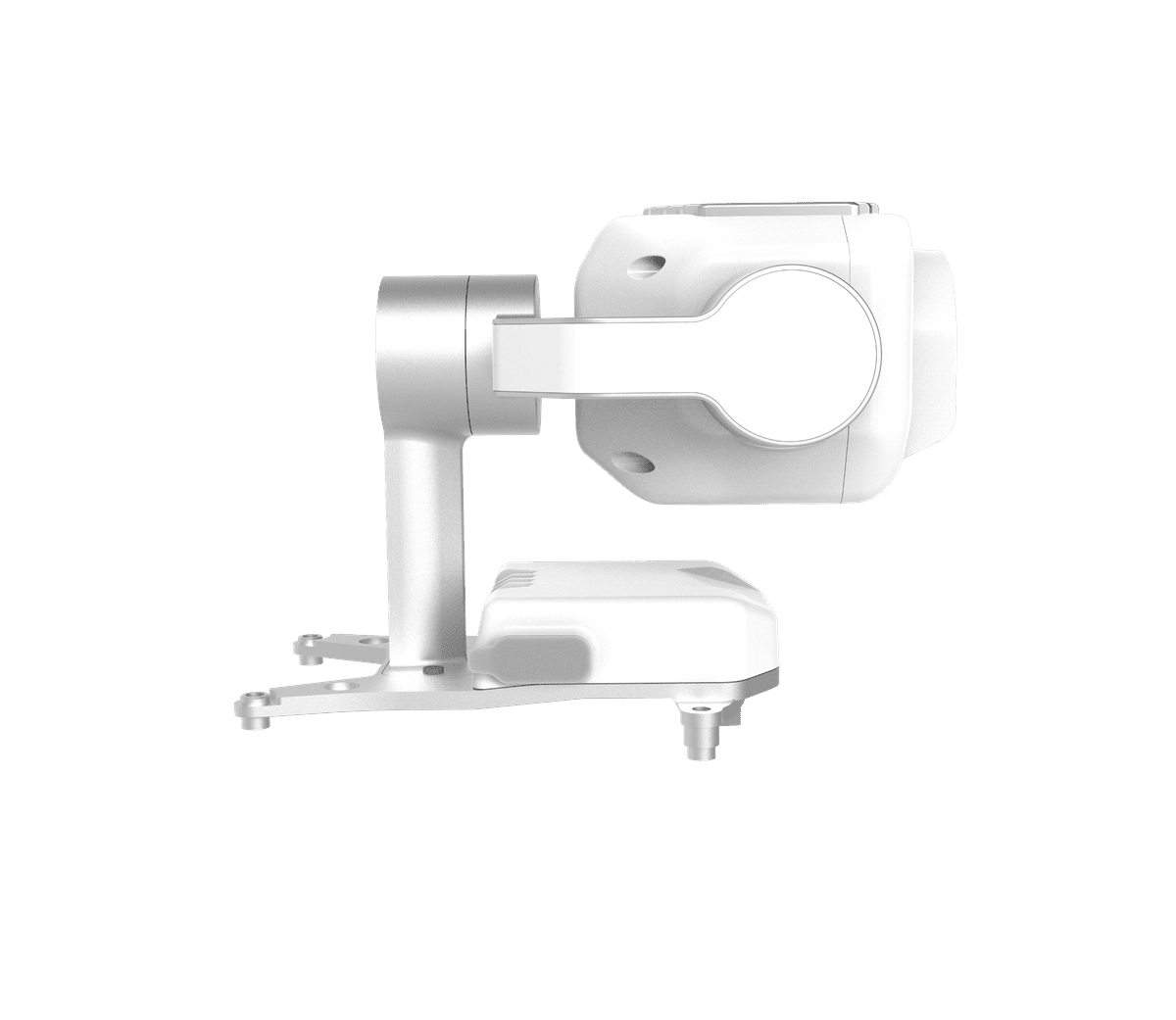

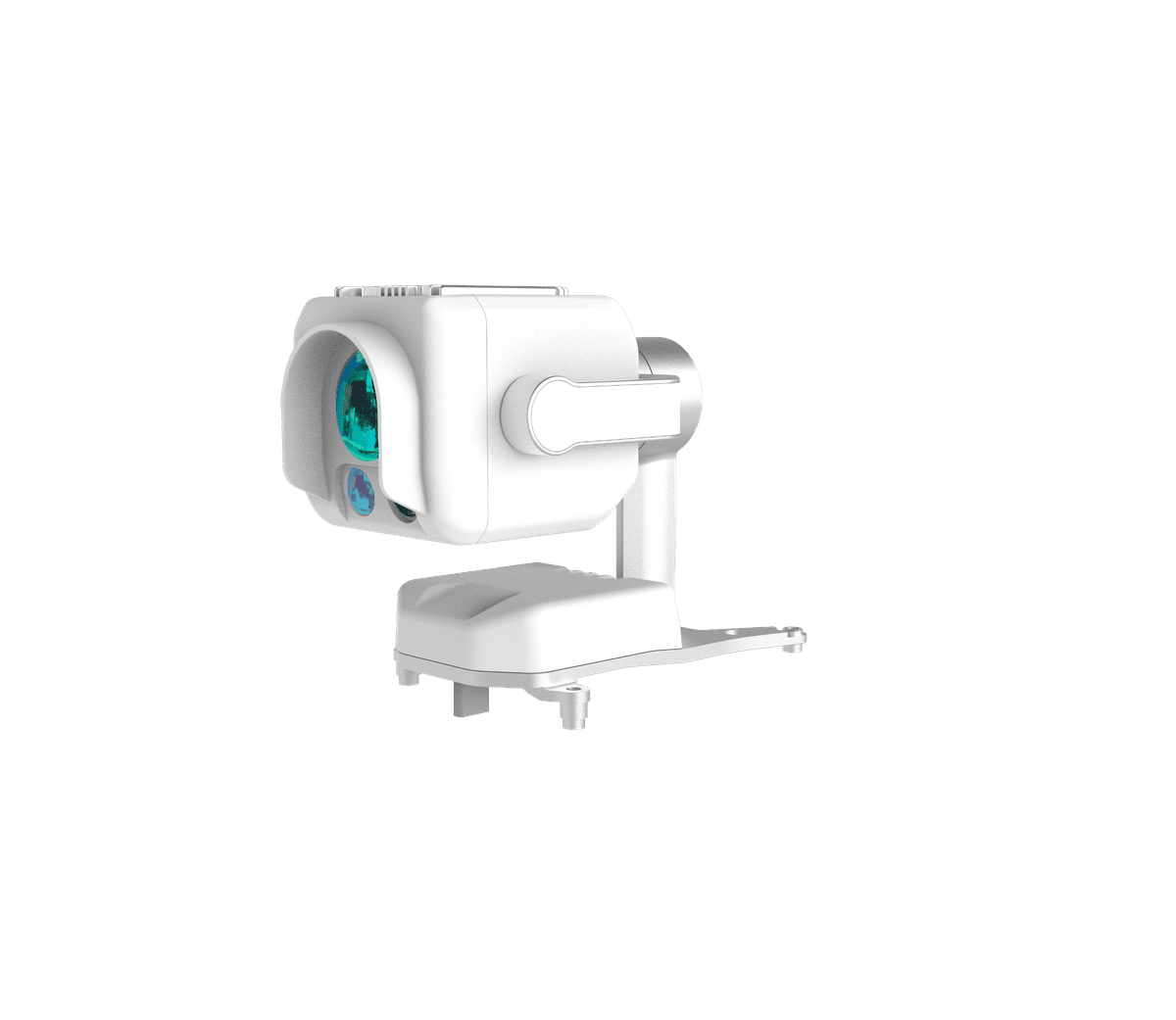

MetScan Nano 1F, détection de méthane par drone en visée avant, laser TDLAS

Dépister les fuites de méthane sur une installation, sans la survoler

Le MetScan Nano 1F mesure le méthane par spectroscopie laser à trajet ouvert (OP-TDLAS à réflexion diffuse) : le faisceau part vers l’avant, se réfléchit sur l’équipement visé et revient au capteur, qui en déduit la colonne de méthane traversée, en ppm·m. Le drone reste à distance de sécurité et balaie les composants d’une installation gazière, d’une station de compression, d’une décharge ou d’une station d’épuration. Le gaz cible est le méthane seul, sans interférence des autres gaz.

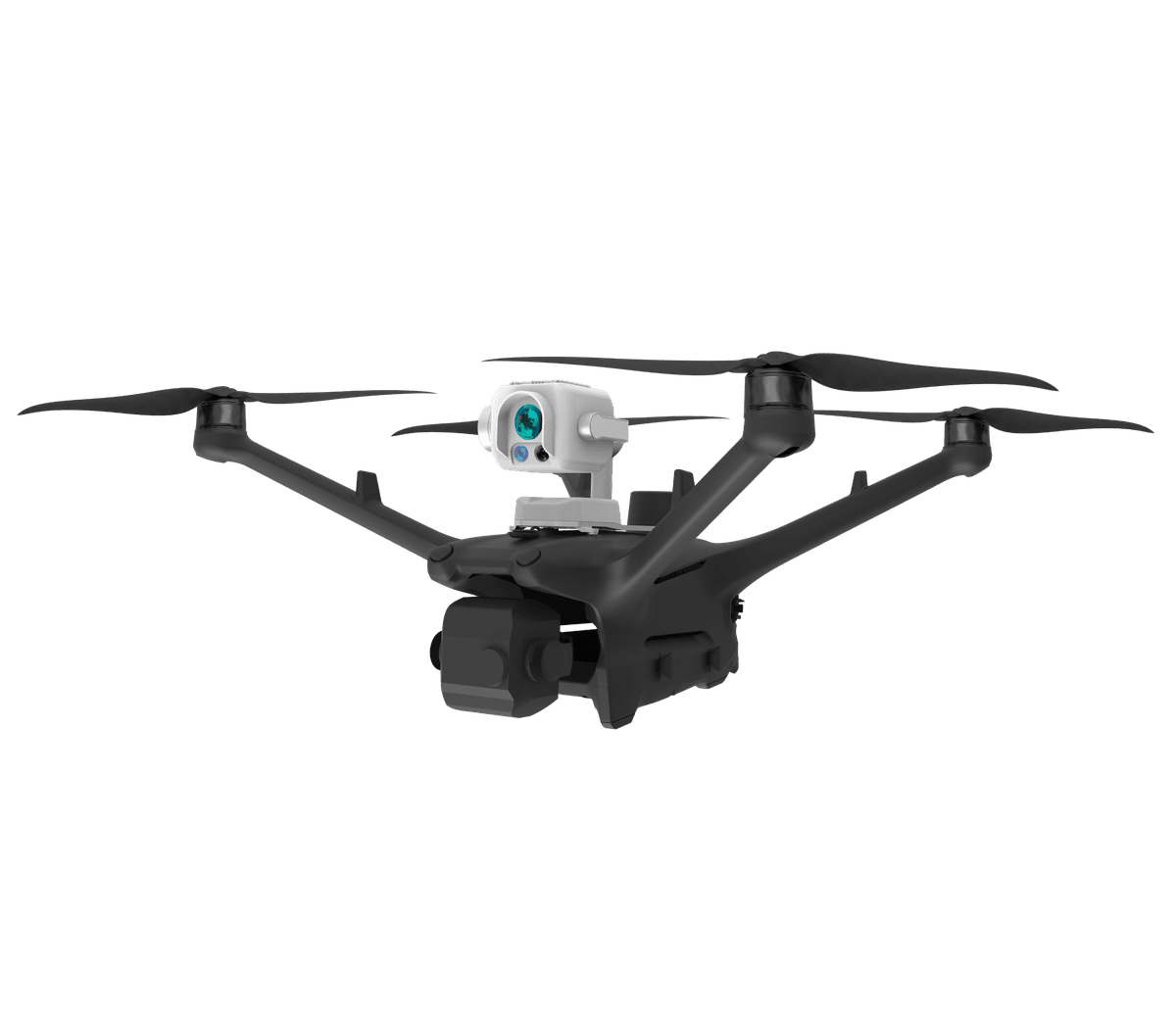

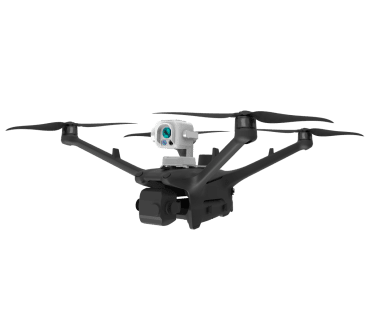

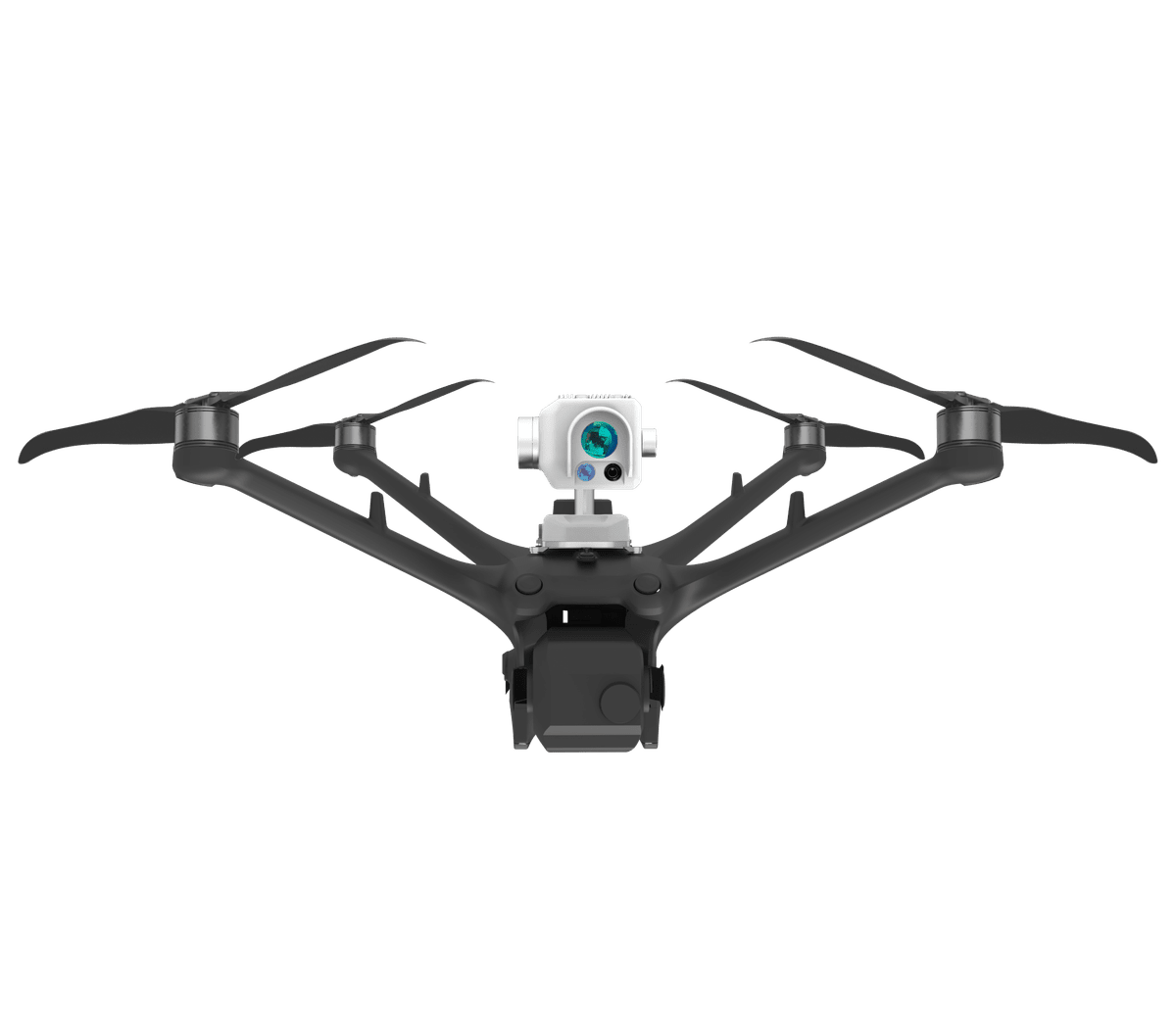

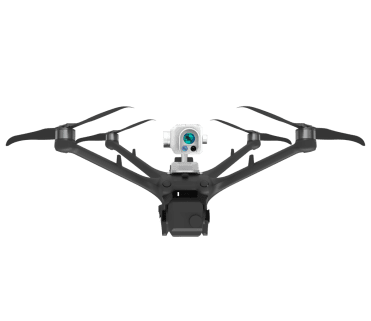

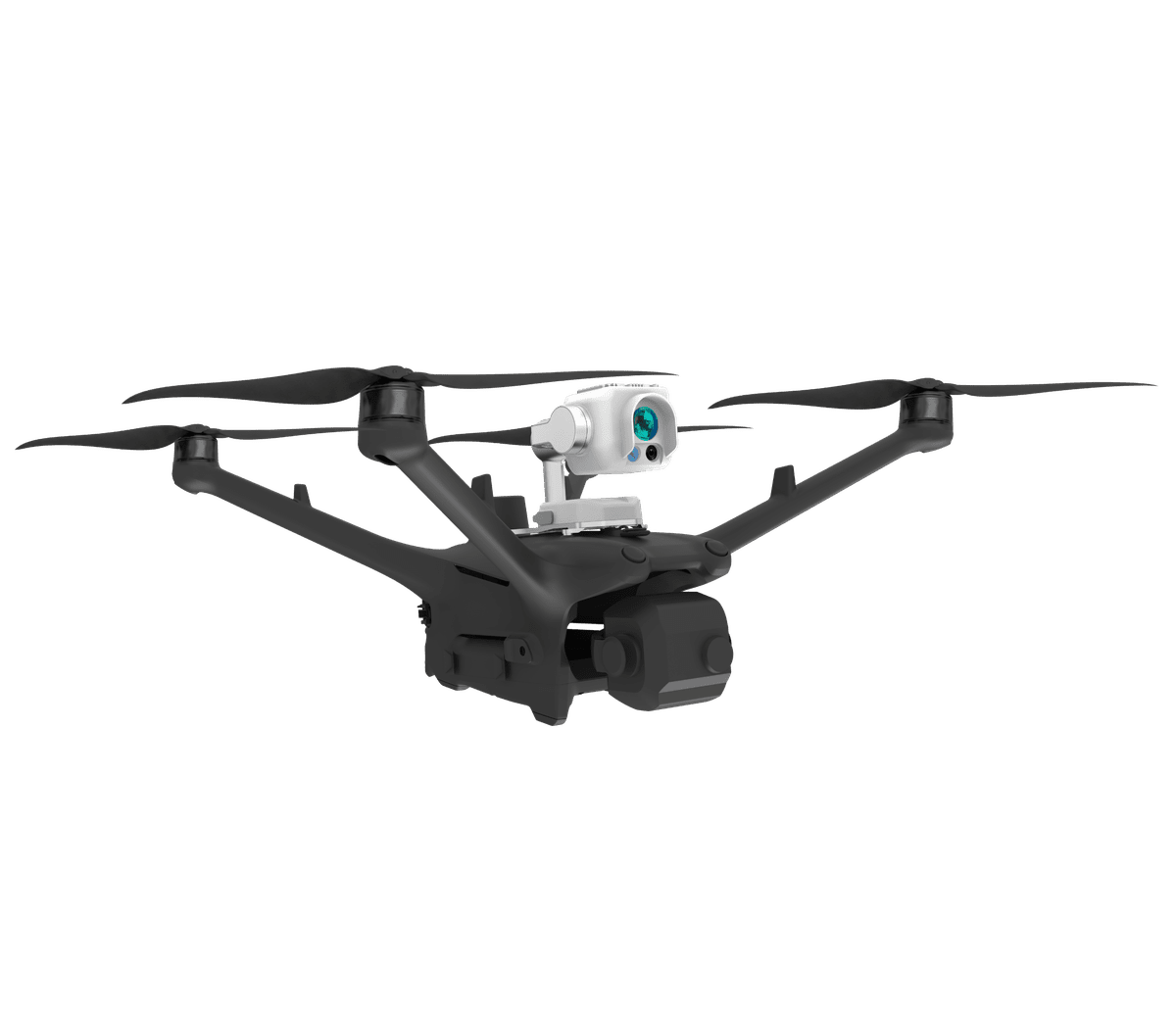

Conçu pour le DJI Matrice 4D / 4TD et le Dock 3

Le capteur se branche sur l’E-Port du DJI Matrice 4D / 4TD, fixation fournie, sans kit d’intégration. Il se pilote dans DJI Pilot 2 via PSDK, qui lui fournit la position du drone. Depuis un DJI Dock 3, les mêmes trajectoires se répètent automatiquement, jour après jour : c’est la configuration des programmes de surveillance LDAR récurrents sur un site. Le détail par drone figure dans notre tableau de compatibilité AIRINS et DJI.

Nano 1F ou Nano 1D : visée avant ou visée verticale

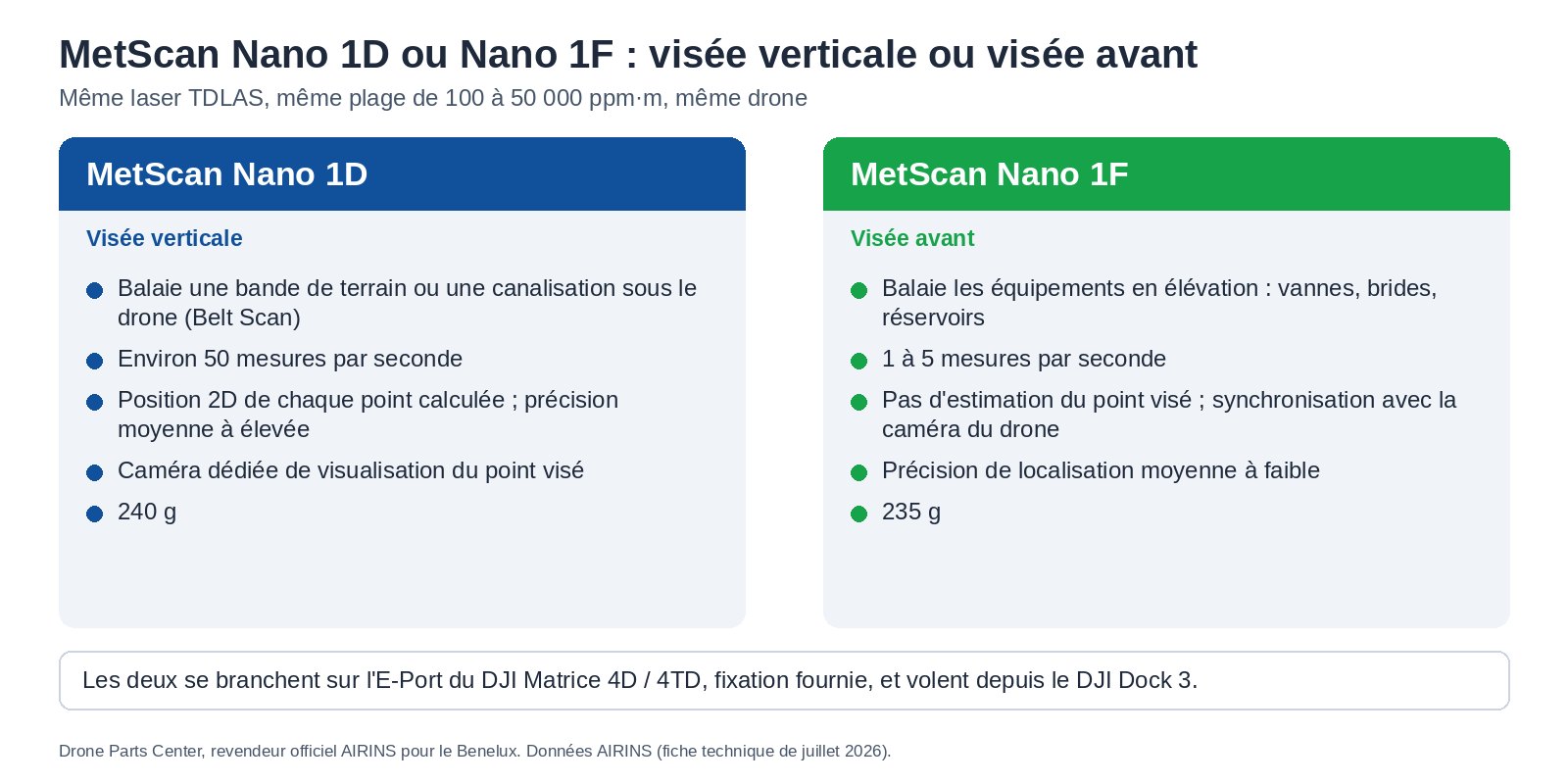

Les deux MetScan Nano partagent le même laser et la même plage de mesure. Le Nano 1F vise vers l’avant, à 1 à 5 Hz, pour inspecter des équipements en élévation ; il n’estime pas la position du point visé et s’appuie sur la synchronisation avec la caméra du drone. Le Nano 1D vise vers le bas, à environ 50 Hz, pour balayer une bande de terrain ou une canalisation ; il calcule la position 2D du point mesuré à partir de la position du drone. Pour une portée plus longue, une nacelle 3 axes et le Sector Scan sur Matrice 400 et 350, voyez le MetScan V1P.

Versions Ultra et Standard

La version Standard couvre la visualisation 2D dans AIRINS.ai, avec exports CSV et KML et 30 heures de stockage vidéo. La version Ultra ajoute la visualisation 3D, le Sector Scan, les exports GeoJSON et Shapefile, l’import d’orthoimages et de modèles, la fusion de missions, le transfert MQTT et le déploiement sur vos propres serveurs, avec 250 heures de stockage vidéo. Le passage de Standard à Ultra reste possible après l’achat. Les deux versions sont proposées sur devis.

AIRINS.ai, inclus à l’achat

Le logiciel AIRINS.ai est inclus à l’achat, en usage perpétuel pour une unité et un compte principal, avec un an de support technique à distance et de mises à jour. Un abonnement existe en alternative à l’achat. Le capteur se pilote dans DJI Pilot 2 ; AIRINS.ai sert à l’analyse : cartes de chaleur, points chauds classés en ppm·m, rapports PDF ou DOCX pour vos programmes LDAR et OGMP 2.0, exports SIG. Les données sont transférées par USB-C ; la connexion 4G est proposée en option.

Garantie, calibration et durée de vie

Garantie. Garantie standard d’un an. L’extension ne peut être souscrite qu’au moment de la commande initiale, au tarif de 20 % de la valeur totale du produit par année supplémentaire, dans la limite de deux années d’extension. Au-delà de la période de garantie, le matériel et le logiciel restent pleinement utilisables.

Calibration. Les unités sont calibrées en usine avant expédition. Une recalibration est recommandée tous les 12 mois en environnement d’utilisation stable. En cas de changement des conditions de travail (température, environnement de mesure), certains modules nécessitent un réajustement de leur point zéro. Deux méthodes sont possibles :

• Par le client. Injection d’un gaz étalon ou comparaison avec un équipement de référence d’une station de mesure. Le nouveau facteur de correction est calculé selon la formule du fabricant, puis enregistré dans l’interface de calibration de la plateforme AIRINS.ai.
• Par retour en usine, pour inspection et calibration annuelles. Prestation gratuite pendant la période de garantie, les frais de transport restant à la charge du client. Hors garantie, elle est facturée selon les résultats de l’inspection, les coûts étant communiqués pour accord préalable.

Durée de vie. 3 ans en moyenne, selon la fréquence d’utilisation et les niveaux de concentration rencontrés. Cette durée est réduite en cas d’utilisation fréquente en zone fortement polluée.

Caractéristiques techniques

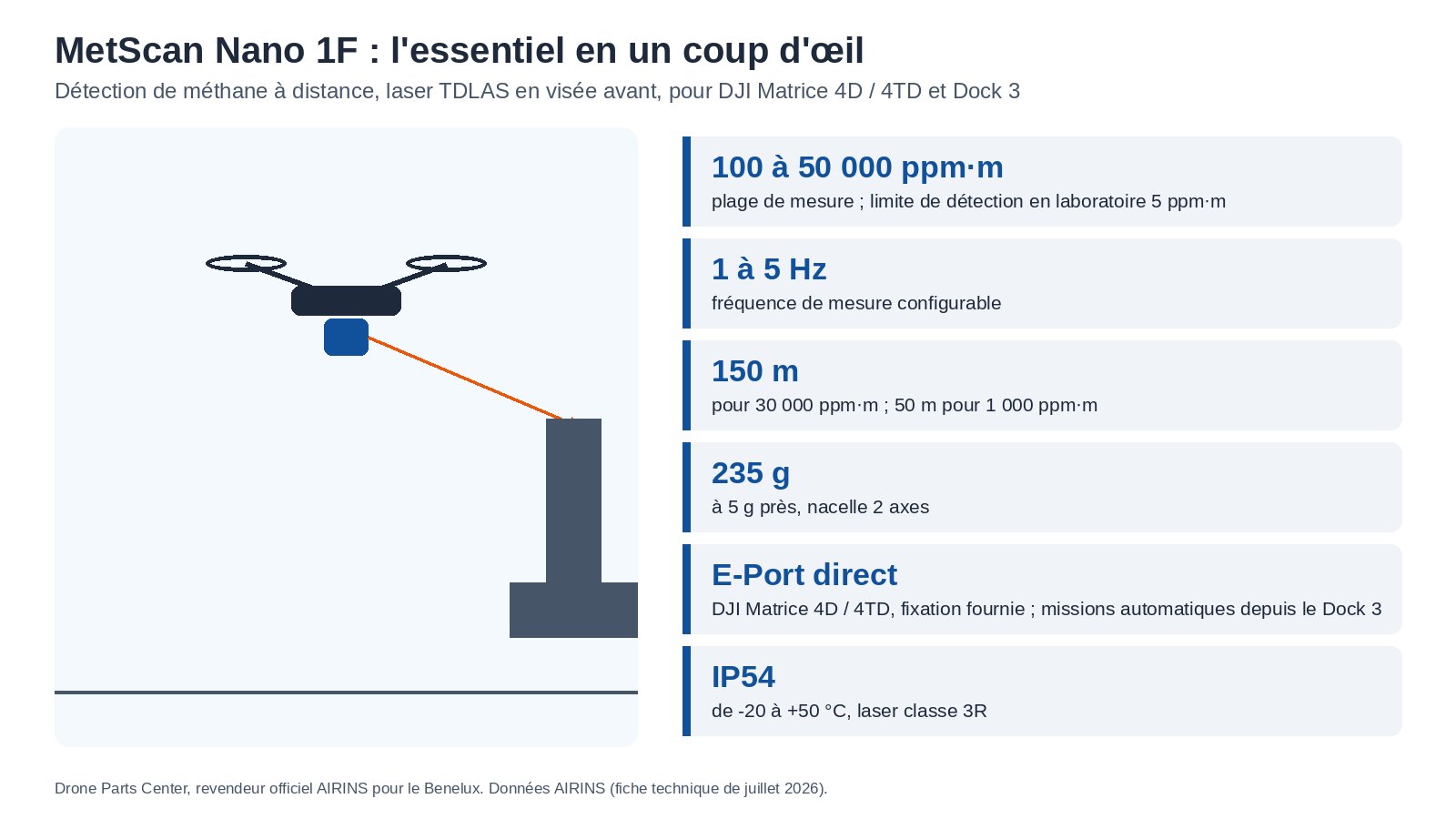

Principe de mesure	OP-TDLAS à réflexion diffuse, trajet ouvert, méthane seul
Plage de mesure linéaire	100 à 50 000 ppm·m
Limite de détection en laboratoire	5 ppm·m
Précision	Erreur relative de 10 % au plus, à 20 m, pour des panaches de 1 000 à 50 000 ppm·m
Distances typiques	150 m pour 30 000 ppm·m, 50 m pour 1 000 ppm·m, en détection statique horizontale
Fréquence de mesure	Configurable de 1 à 5 Hz
Temps de réponse	Configurable de 5 à 100 ms, 15 ms par défaut
Visée	Avant, pour le dépistage des composants et équipements
Télémètre	Aucun télémètre dédié
Localisation du point visé	Pas d’estimation du point d’impact ; position et orientation du capteur enregistrées, synchronisation visuelle avec la caméra du drone
Nacelle	2 axes (roulis et tangage), précision angulaire 0,01°
Classe laser	3R
Zone dangereuse (ATEX)	Non
Température de fonctionnement	-20 à +50 °C
Humidité	Moins de 95 % HR
Indice de protection	IP54
Poids	235 g à 5 g près
Alimentation et positionnement	E-Port DJI ; position du drone fournie par le DJI PSDK
Drones	DJI Matrice 4D / 4TD, fixation fournie ; missions automatiques depuis le DJI Dock 3
Interface	DJI Pilot 2 ; AIRINS.ai pour l’analyse des données
Connectivité	Transfert des données par USB-C ; 4G en option
Logiciel	AIRINS.ai inclus à l’achat, versions Ultra et Standard

Voir le MetScan Nano 1F en action

Commander chez Drone Parts Center

Drone Parts Center, revendeur officiel AIRINS pour le Benelux, vous aide à choisir le MetScan adapté à vos sites et assure la formation à Nivelles ou sur votre site. Demandez un devis : bon de commande accepté pour les administrations, facturation hors TVA intracommunautaire pour les professionnels assujettis. Découvrez toute la gamme AIRINS et nos solutions de surveillance environnementale.
