MetScan V1P (MS-1), détection de méthane à distance par drone, laser TDLAS

Un détecteur de méthane à distance pour les campagnes LDAR par drone

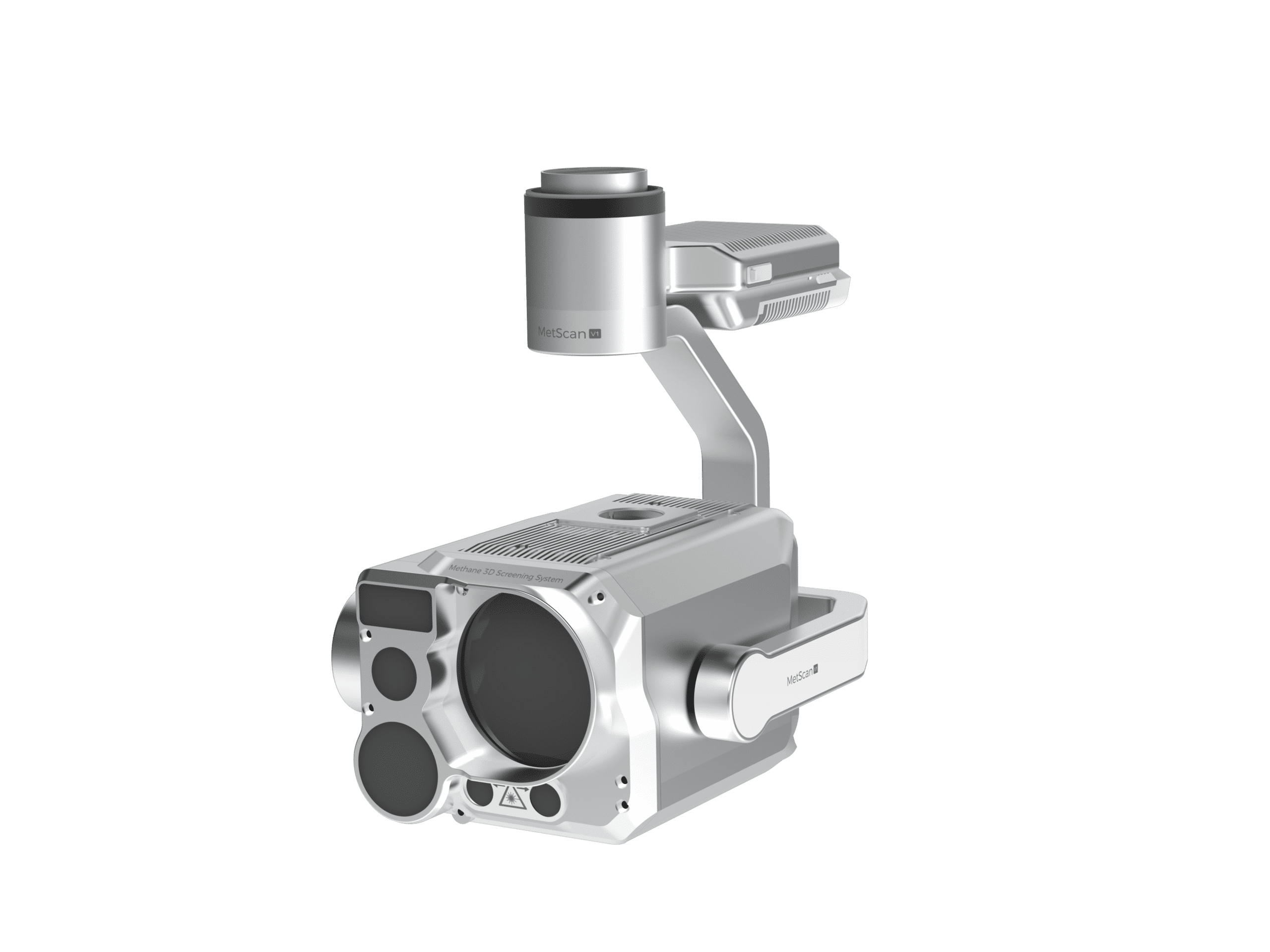

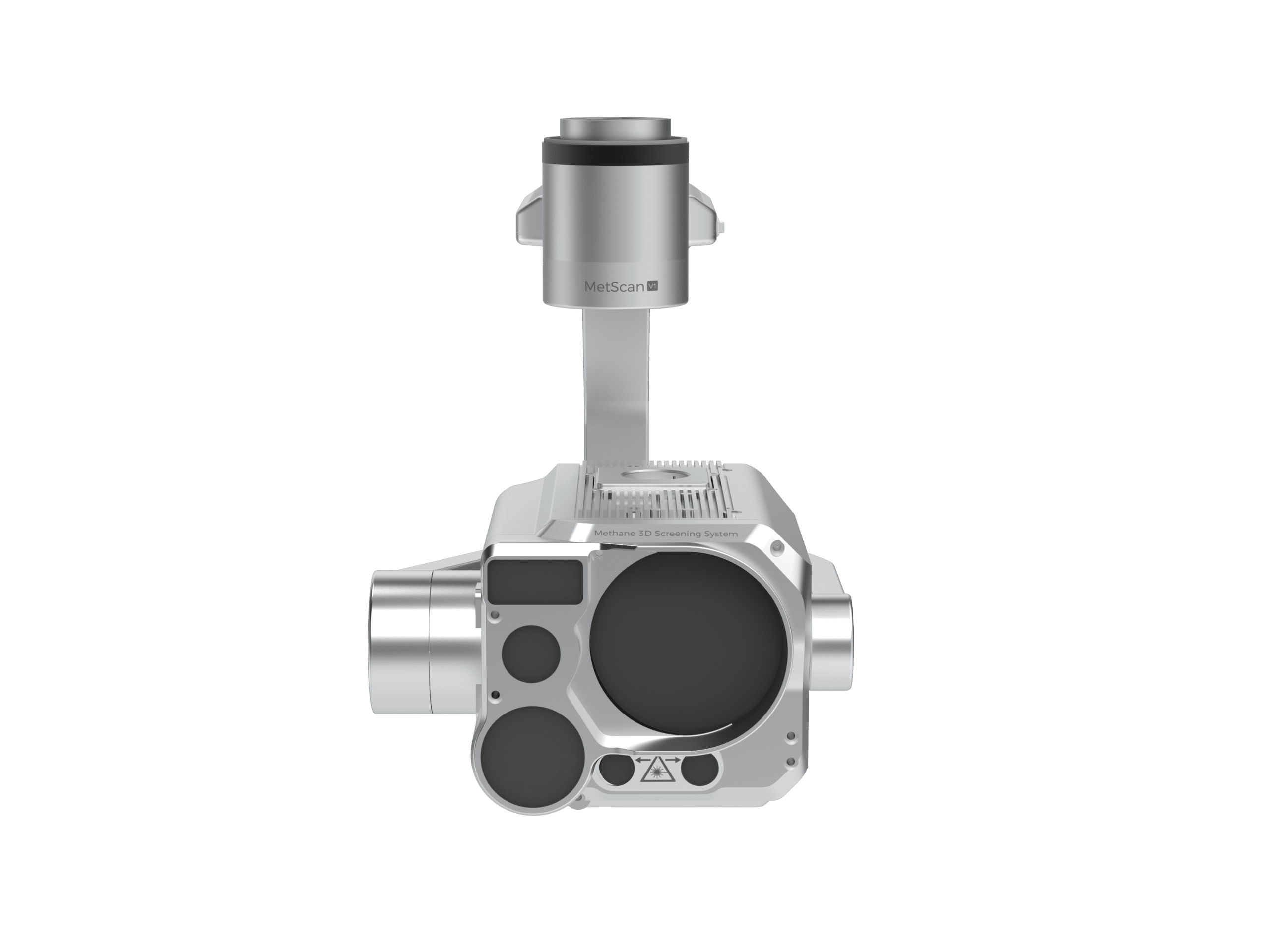

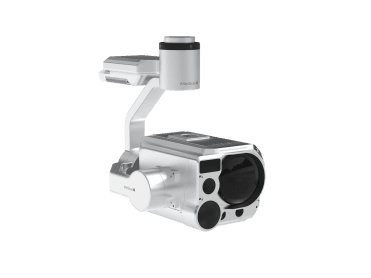

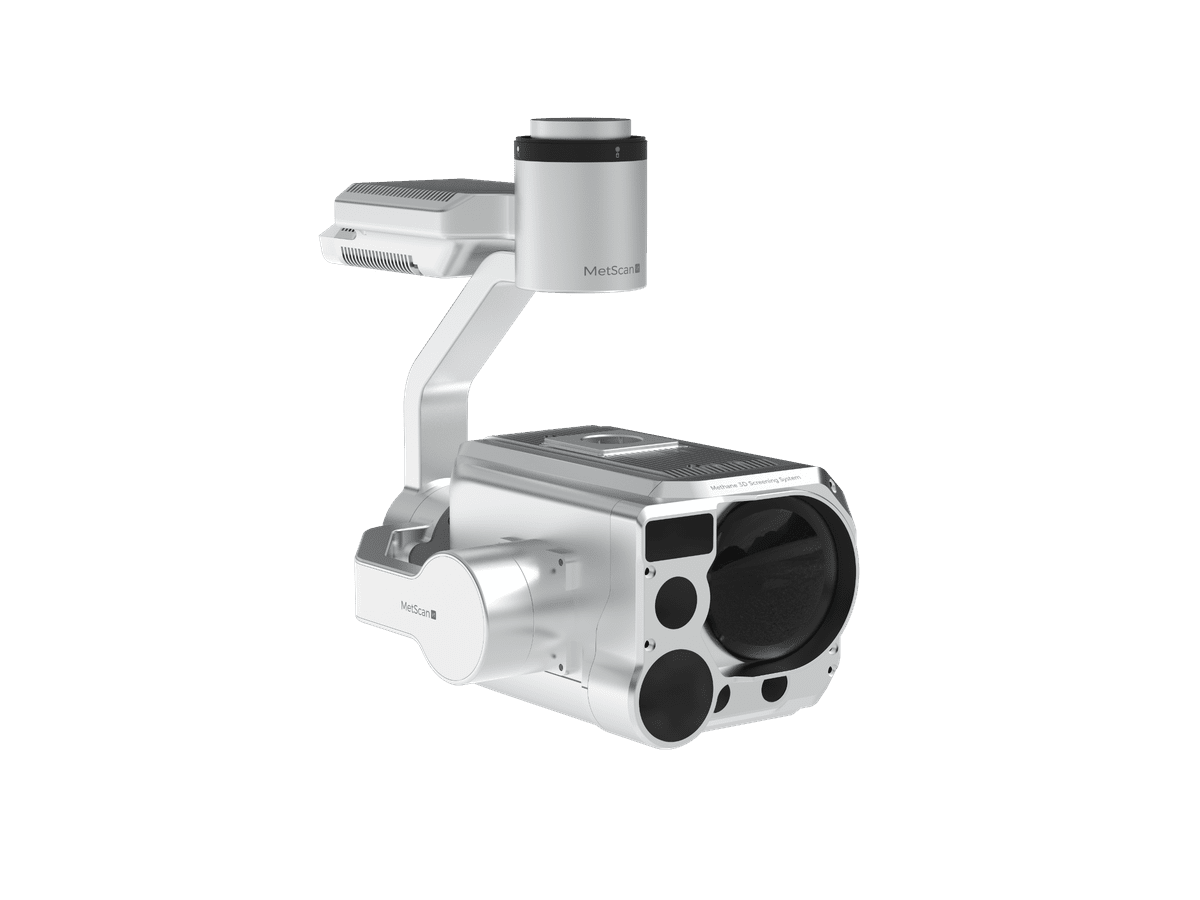

Le MetScan V1P est le détecteur de méthane longue portée de la gamme AIRINS. Son laser infrarouge à 1 650 nm traverse le panache, se réfléchit sur le sol ou sur l’installation et revient au capteur : la part absorbée donne la quantité de méthane traversée, en ppm·m. Un laser vert matérialise le point visé, un télémètre mesure la distance, et la position de chaque point de mesure est estimée en longitude, latitude et altitude. Le drone reste à distance de la source, ce qui convient aux réseaux de distribution de gaz, aux sites de production, aux décharges et aux stations d’épuration. Pour les Matrice 4D / 4TD et le Dock 3, voyez les détecteurs compacts MetScan Nano 1D et MetScan Nano 1F.

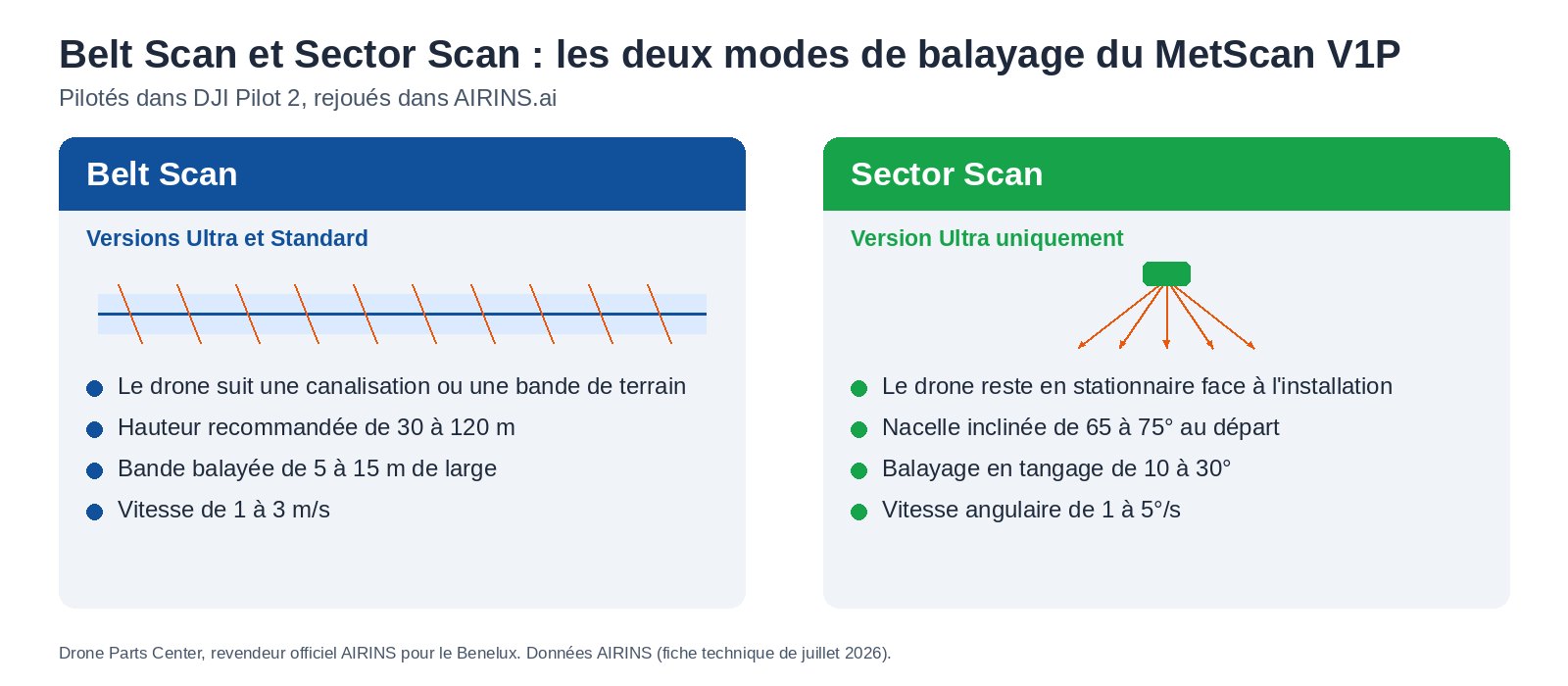

Deux modes de balayage

En Belt Scan, le drone suit une canalisation ou une bande de terrain, entre 30 et 120 m de hauteur, et le laser balaie une bande de 5 à 15 m de large à 1 à 3 m/s. En Sector Scan, réservé à la version Ultra, le drone reste en stationnaire et la nacelle balaie un secteur de l’installation en inclinant le laser par pas de 10 à 30°. Les deux modes se pilotent dans DJI Pilot 2 et se rejouent dans AIRINS.ai.

Ce que le capteur voit et mesure

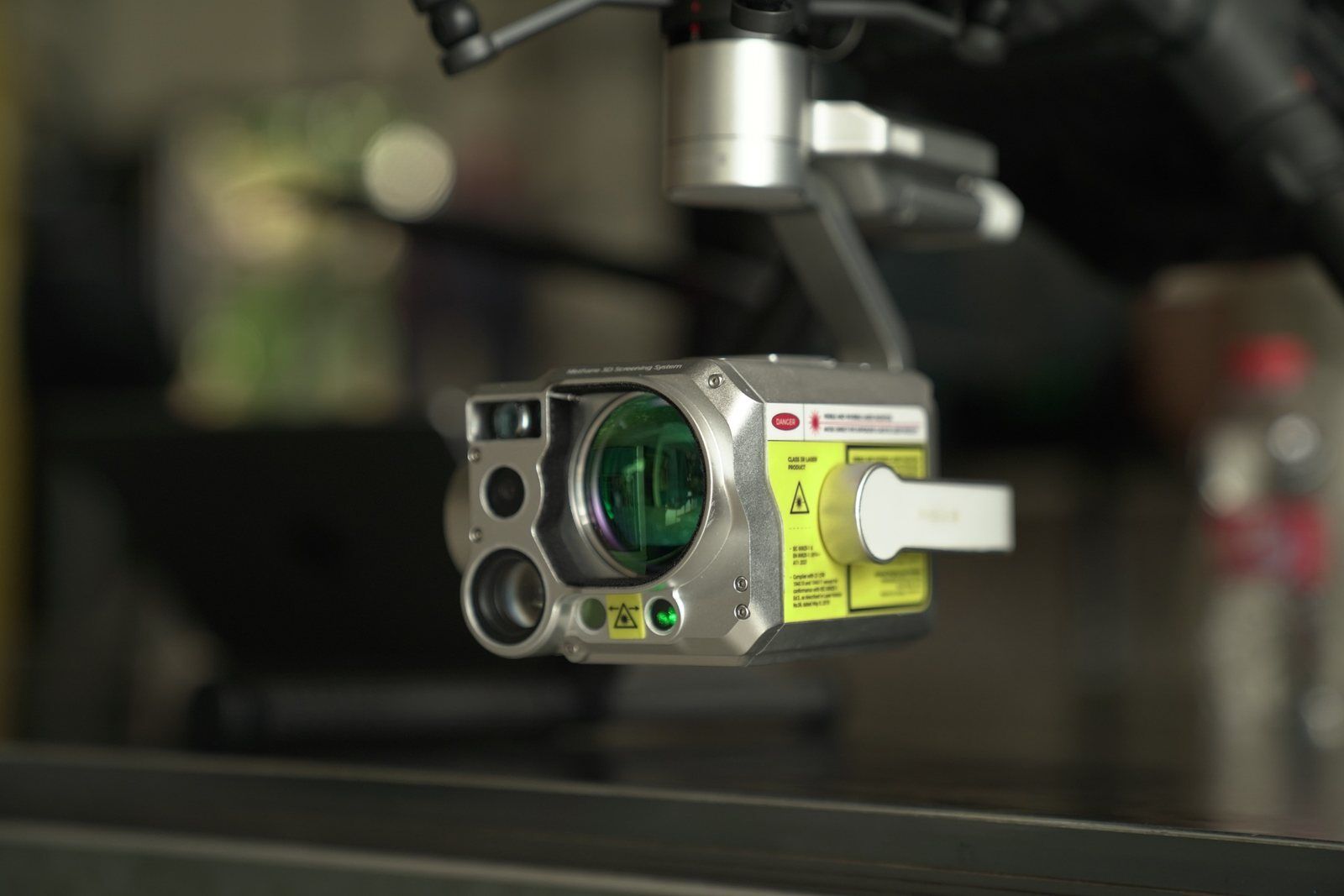

• Laser de mesure TDLAS à trajet ouvert, 1 650 nm, classe 3R, avec laser vert d’indication du point visé.
• Télémètre laser de classe 1 : 800 m de nuit, 500 m de jour.
• Caméra grand angle d’environ 35 mm et téléobjectif d’environ 300 mm en équivalent 35 mm, affichées ensemble dans DJI Pilot 2, vidéo synchronisée avec les mesures.
• Nacelle 3 axes (lacet, tangage, roulis), estimation de la position du point visé en longitude, latitude et altitude relative.
• Résultats typiques publiés par AIRINS : un nuage de 1 000 ppm·m détecté en continu à 75 m par temps ensoleillé, 2 500 ppm·m à 100 m par temps couvert.

Versions Ultra et Standard

Les deux versions partagent le même capteur. La version Standard couvre le Belt Scan et la visualisation 2D dans AIRINS.ai, avec exports CSV et KML. La version Ultra ajoute le Sector Scan, la visualisation 3D avec rayons laser, l’import d’orthoimages et de modèles 2,5D / 3D, la détection de points chauds par IA en 3D, la fusion de missions, l’export GeoJSON et Shapefile, le transfert MQTT, l’intégration web et le déploiement sur vos propres serveurs. Le passage de Standard à Ultra reste possible après l’achat.

AIRINS.ai, inclus à l’achat

Le logiciel AIRINS.ai est inclus à l’achat, en usage perpétuel pour une unité et un compte principal, avec un an de support technique à distance et de mises à jour. Un abonnement existe en alternative à l’achat. La plateforme localise les points chauds, les classe par intensité en ppm·m avec un indice de confiance, et produit des rapports PDF ou DOCX avec liens cartographiques, utilisables dans vos programmes LDAR et OGMP 2.0. Les données européennes sont hébergées sur des serveurs isolés dans l’Union européenne. La quantification en kg/h, qui exige des mesures de vent, est proposée en option.

Compatibilité et installation

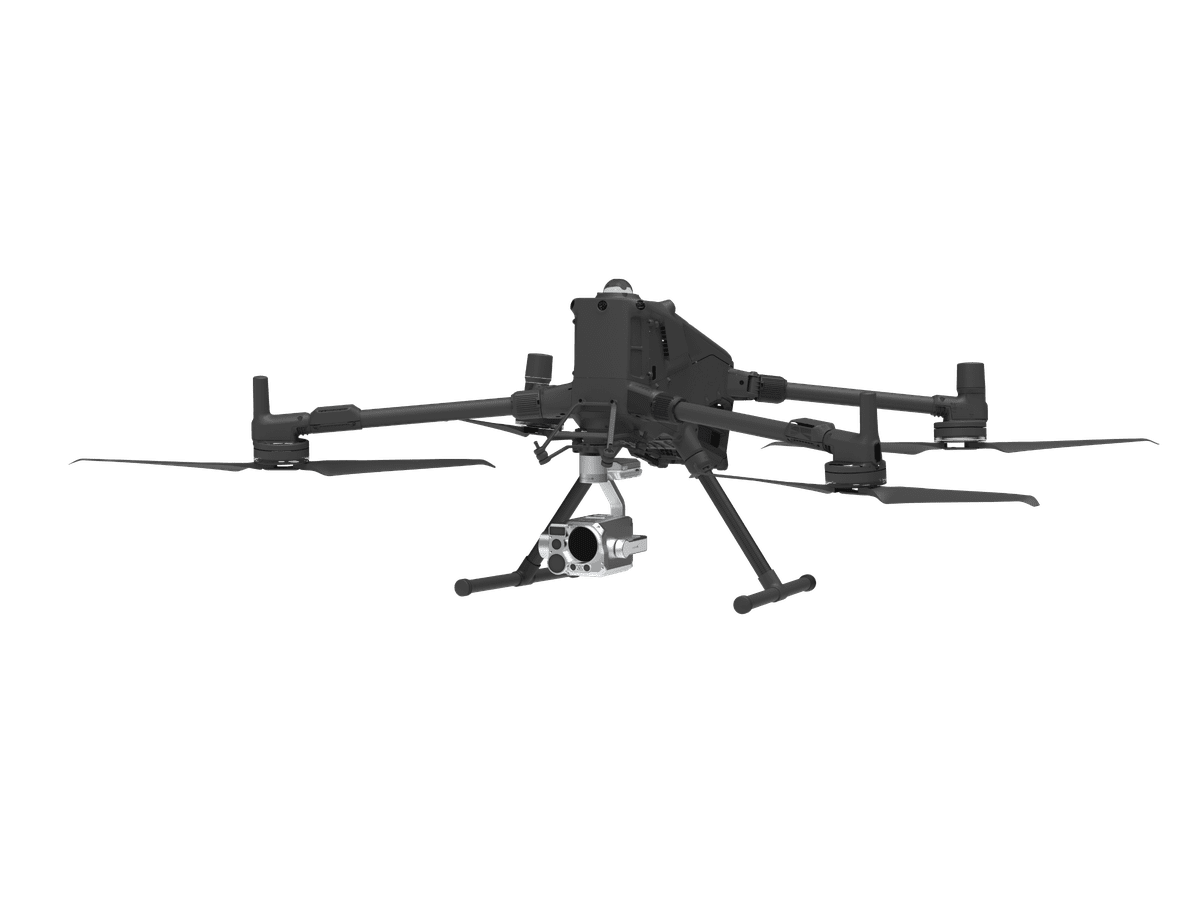

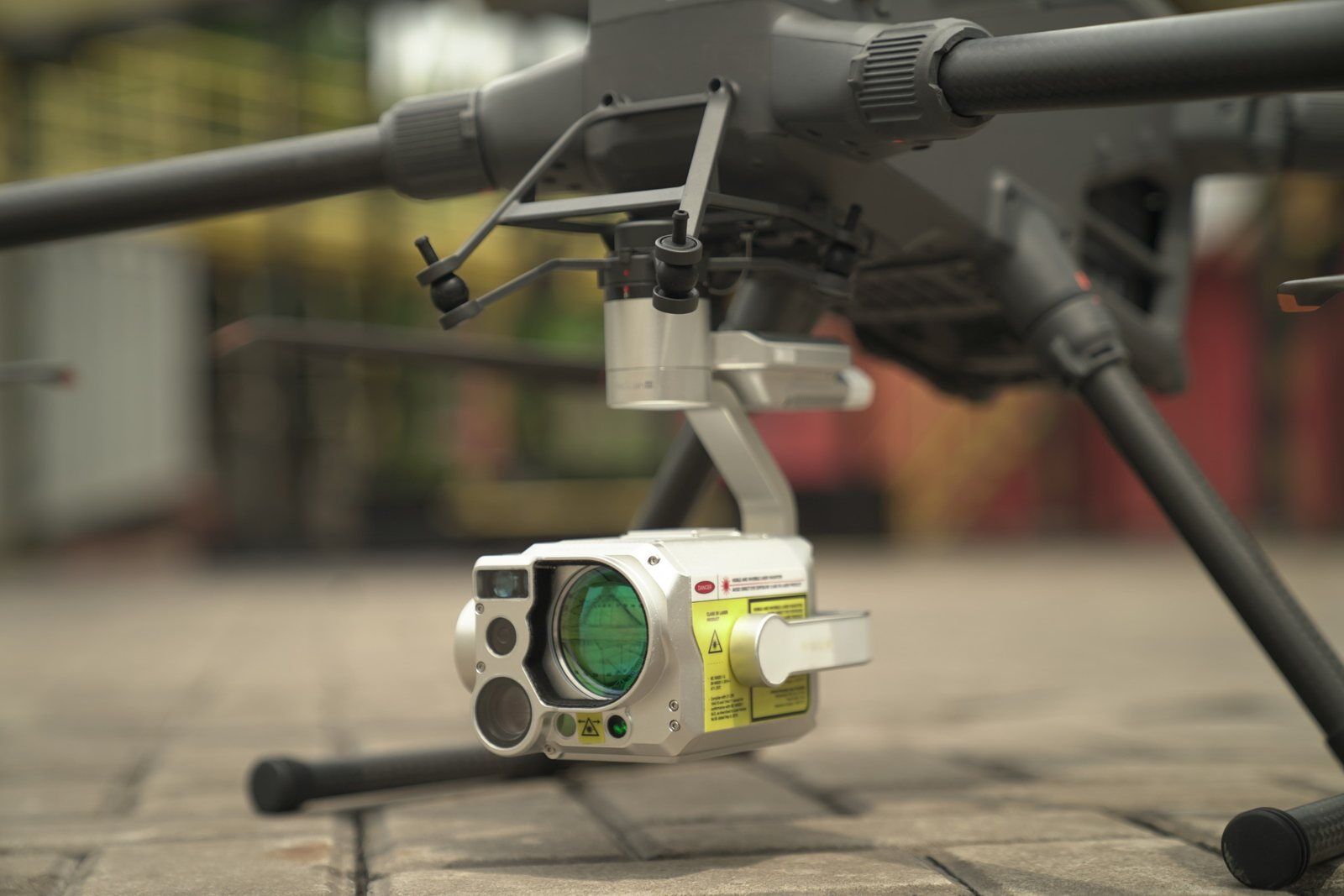

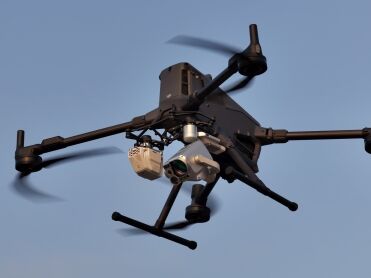

Le MetScan V1P se monte sur le DJI Matrice 400 et le DJI Matrice 350 RTK par l’adaptateur DJI SkyPort, et se pilote en PSDK dans DJI Pilot 2. Une version autonome, avec GNSS et centrale inertielle propres et alimentation de 18 à 32 V, s’installe sur d’autres porteurs et se pilote depuis AIRINS.ai. La connexion 4G sert aux mises à jour et à la synchronisation, le Wi-Fi 2,4 GHz et le port USB-C au transfert des données. Le détail par drone figure dans notre tableau de compatibilité AIRINS et DJI.

Garantie, calibration et durée de vie

Garantie. Garantie standard d’un an. L’extension ne peut être souscrite qu’au moment de la commande initiale, au tarif de 20 % de la valeur totale du produit par année supplémentaire, dans la limite de deux années d’extension. Au-delà de la période de garantie, le matériel et le logiciel restent pleinement utilisables.

Calibration. Les unités sont calibrées en usine avant expédition. Une recalibration est recommandée tous les 12 mois en environnement d’utilisation stable. En cas de changement des conditions de travail (température, environnement de mesure), certains modules nécessitent un réajustement de leur point zéro. Deux méthodes sont possibles :

• Par le client. Injection d’un gaz étalon ou comparaison avec un équipement de référence d’une station de mesure. Le nouveau facteur de correction est calculé selon la formule du fabricant, puis enregistré dans l’interface de calibration de la plateforme AIRINS.ai.
• Par retour en usine, pour inspection et calibration annuelles. Prestation gratuite pendant la période de garantie, les frais de transport restant à la charge du client. Hors garantie, elle est facturée selon les résultats de l’inspection, les coûts étant communiqués pour accord préalable.

Durée de vie. 3 ans en moyenne, selon la fréquence d’utilisation et les niveaux de concentration rencontrés. Cette durée est réduite en cas d’utilisation fréquente en zone fortement polluée.

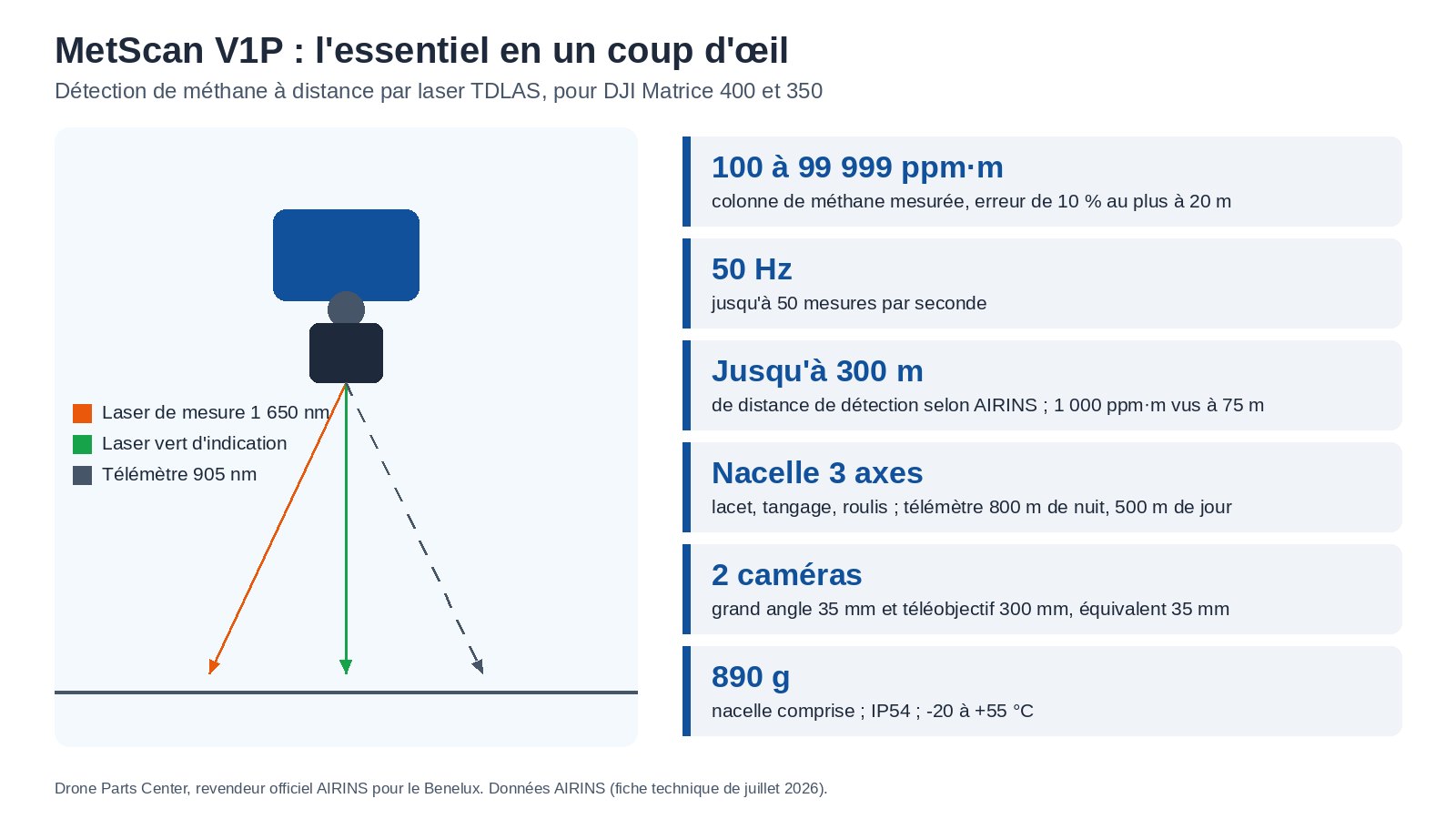

Caractéristiques techniques

Principe de mesure	OP-TDLAS à réflexion diffuse, trajet ouvert, méthane seul
Plage de mesure	100 à 99 999 ppm·m
Erreur de mesure	10 % au plus, de 1 000 à 50 000 ppm·m à 20 m
Fréquence de mesure	Jusqu’à 50 Hz
Lasers	Mesure 1 650 nm et indication verte 520 nm, classe 3R ; télémètre 905 nm, classe 1
Télémètre	800 m de nuit, 500 m de jour
Caméras	Grand angle environ 35 mm, téléobjectif environ 300 mm (équivalent 35 mm)
Nacelle	3 axes : lacet, tangage, roulis
Dimensions	Environ 192 × 129 × 172 mm, nacelle comprise
Poids	Environ 890 g, nacelle comprise
Indice de protection	IP54
Température de fonctionnement	-20 à +55 °C
Drones	DJI Matrice 400 et Matrice 350 RTK, adaptateur DJI SkyPort ; version autonome 18 à 32 V pour autres porteurs
Commande	DJI PSDK, données et commandes dans DJI Pilot 2
Connectivité	4G (carte SIM), Wi-Fi 2,4 GHz, USB-C
Logiciel	AIRINS.ai inclus à l’achat, versions Ultra et Standard
Contenu de la boîte	MetScan V1P, cache de lentille, capot d’adaptateur, câble USB-C double, poire à poussière, cellule de méthane de référence d’environ 1 700 ppm·m, mallette d’accessoires, mallette de transport, certificat de contrôle qualité

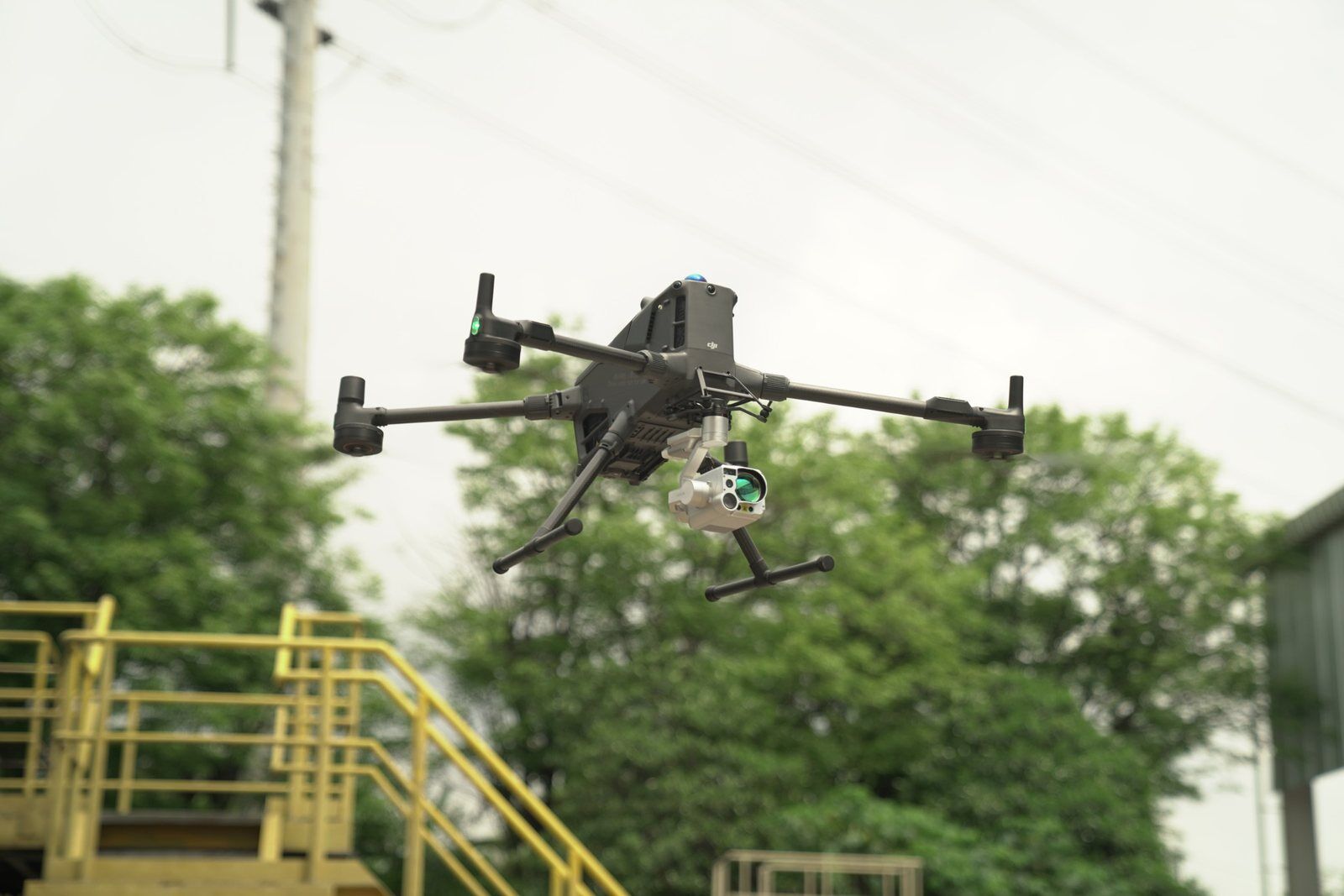

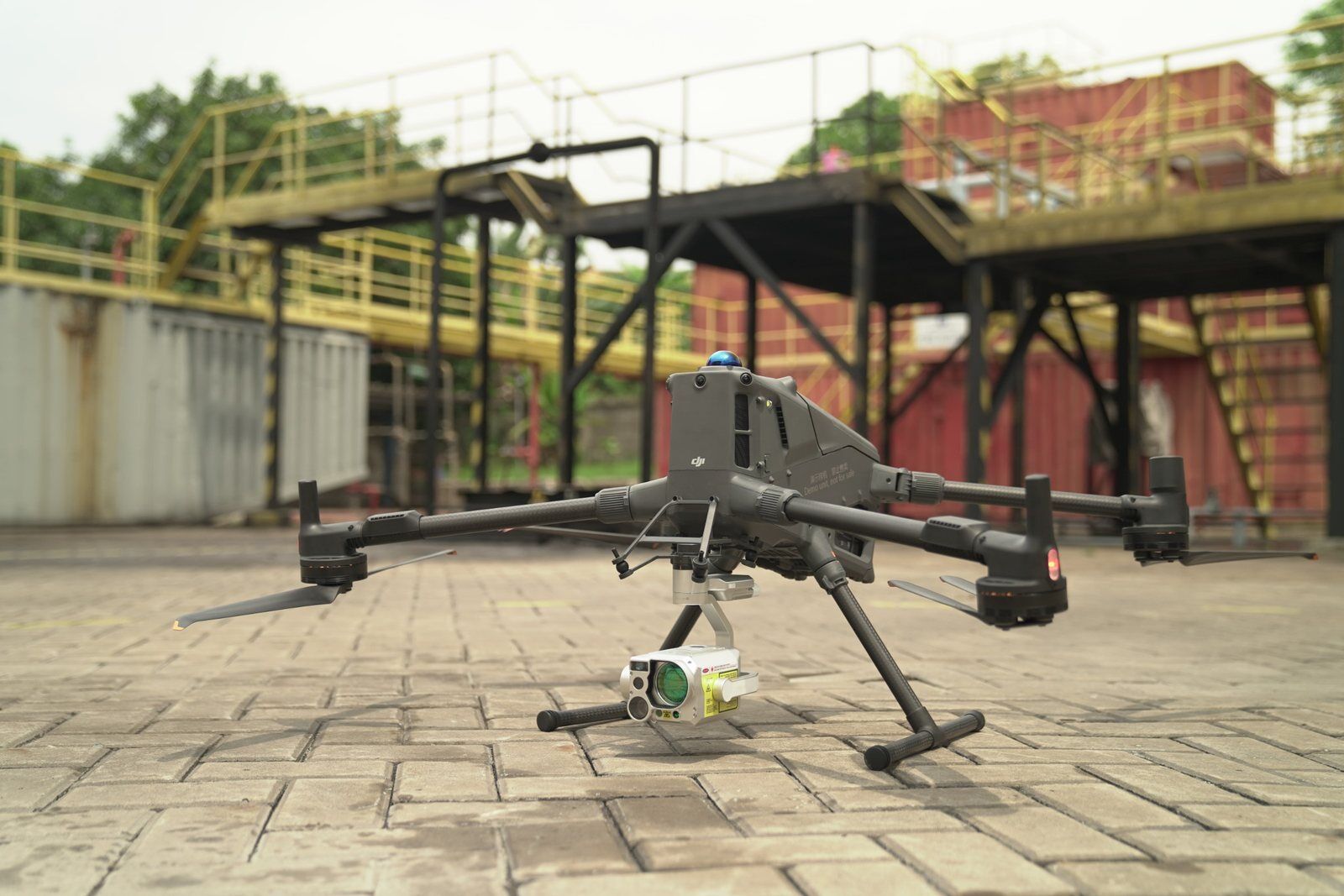

Voir le MetScan V1P en action

Commander chez Drone Parts Center

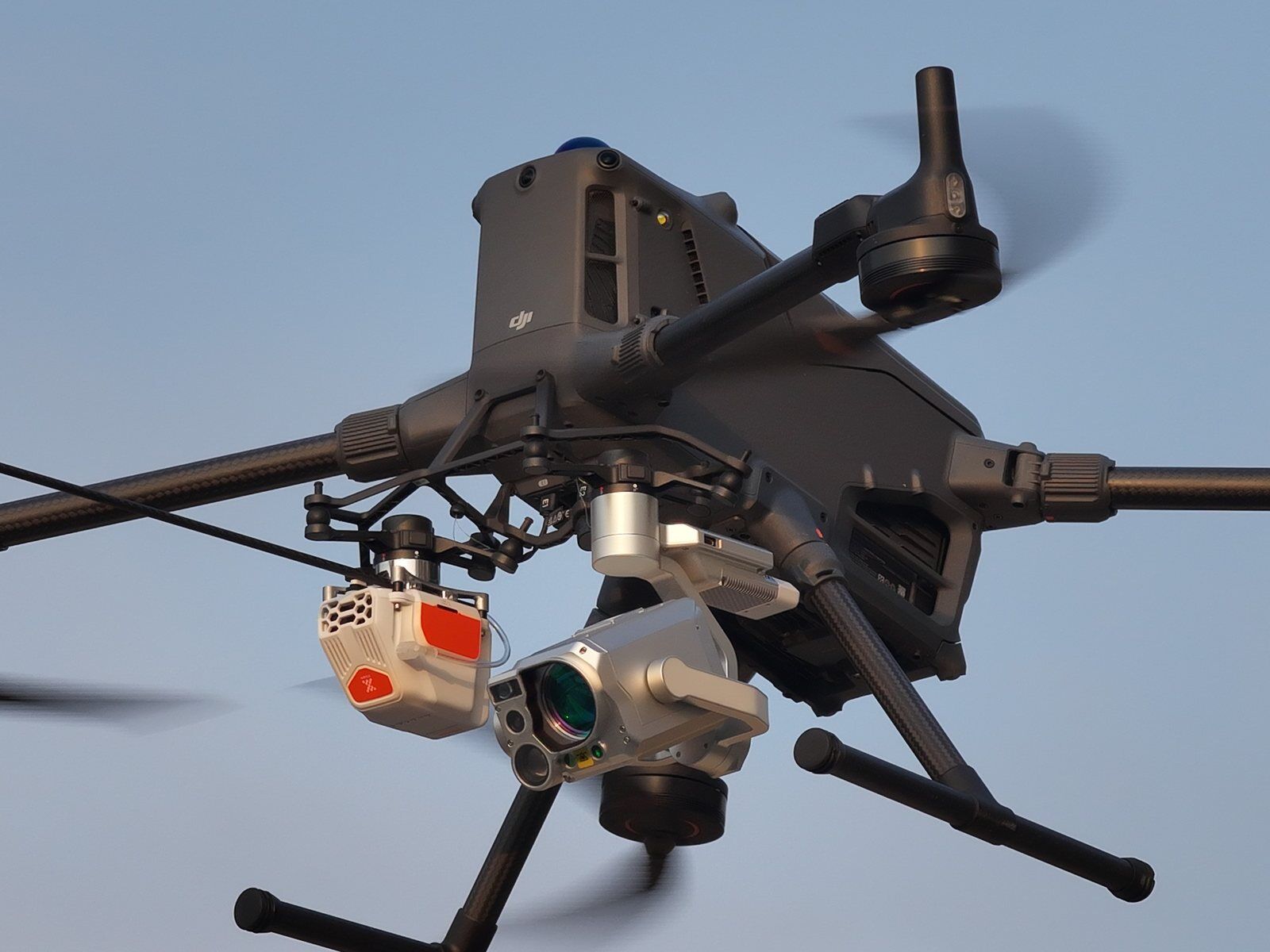

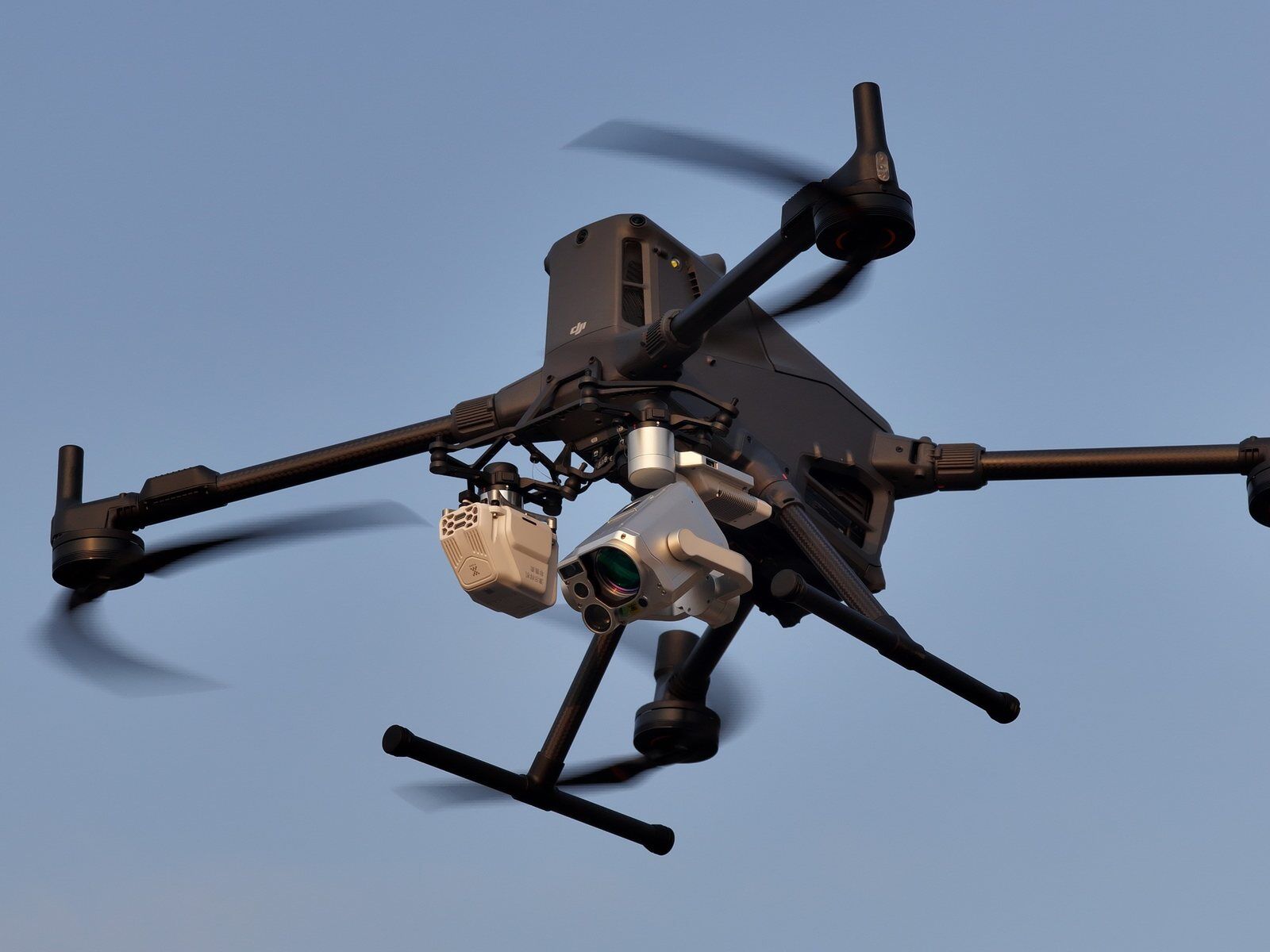

Drone Parts Center, revendeur officiel AIRINS pour le Benelux, vous aide à choisir entre Ultra et Standard et assure la formation à Nivelles ou sur votre site. Demandez un devis : bon de commande accepté pour les administrations, facturation hors TVA intracommunautaire pour les professionnels assujettis. Pour mesurer la concentration dans l’air plutôt qu’à distance, voyez le Sniffer4D Nano 2 Plus Méthane. Découvrez toute la gamme AIRINS et nos solutions de surveillance environnementale.
