MetScan V1P (MS-1), methaandetectie op afstand met de drone, TDLAS-laser

Een methaandetector op afstand voor LDAR-campagnes met de drone

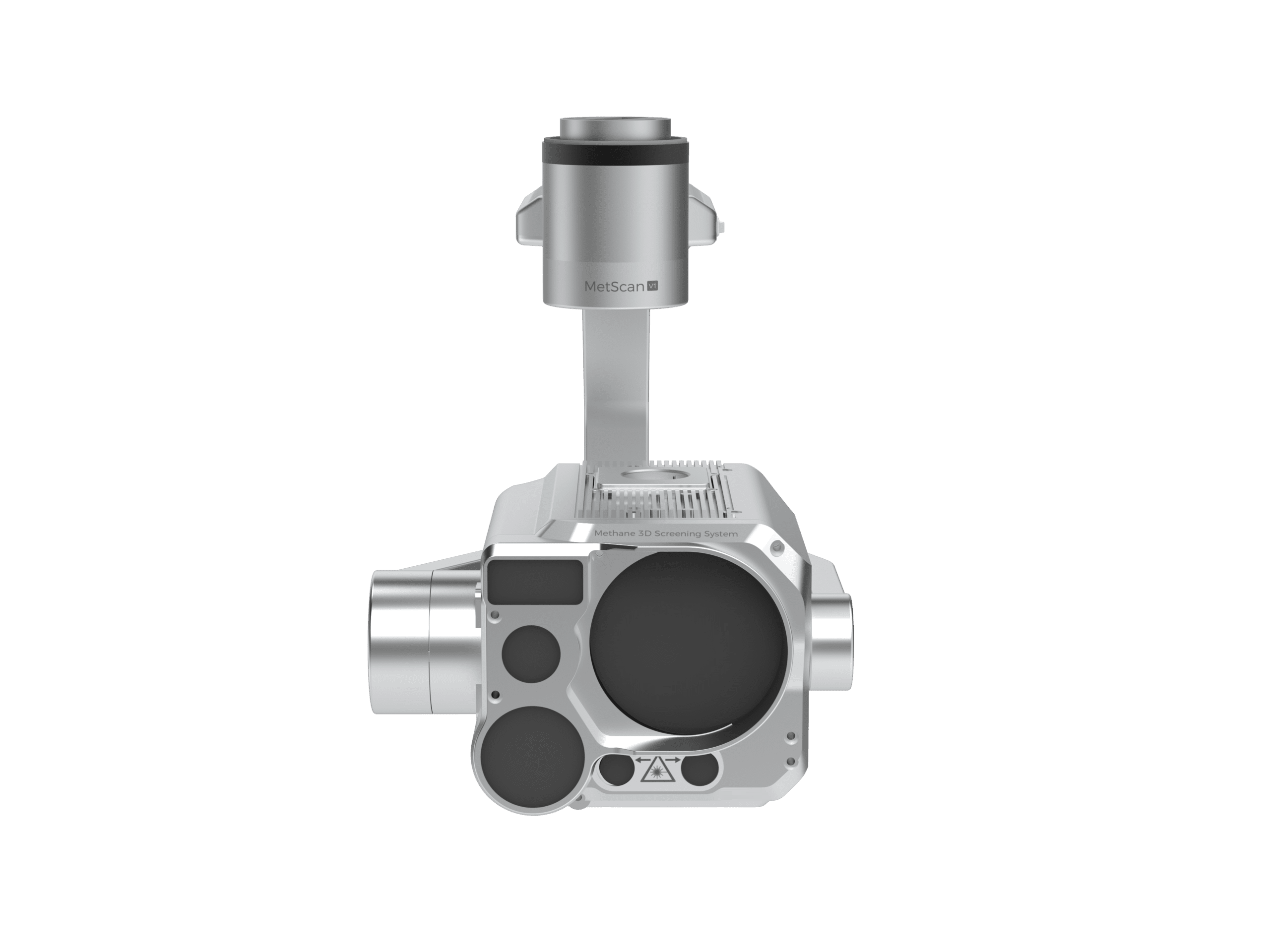

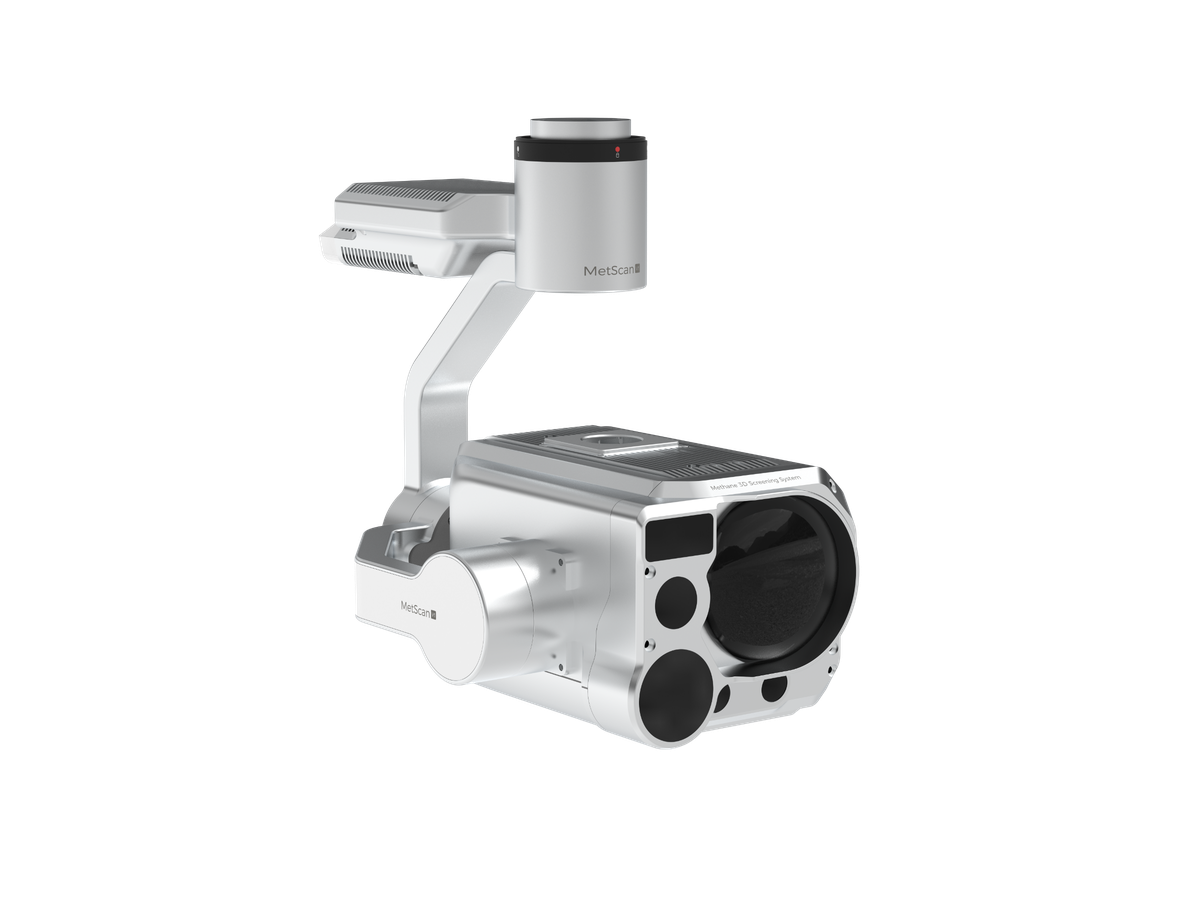

De MetScan V1P is de methaandetector met groot bereik uit het AIRINS-gamma. Zijn infraroodlaser van 1 650 nm doorkruist de rookpluim, weerkaatst op de grond of op de installatie en keert terug naar de sensor: het geabsorbeerde deel geeft de doorkruiste hoeveelheid methaan, in ppm·m. Een groene laser markeert het laserpunt, een afstandsmeter meet de afstand en de positie van elk meetpunt wordt geschat in lengtegraad, breedtegraad en hoogte. De drone blijft op afstand van de bron, wat geschikt is voor gasdistributienetten, productiesites, stortplaatsen en waterzuiveringsstations. Voor de Matrice 4D / 4TD en de Dock 3 zijn er de compacte detectoren MetScan Nano 1D en MetScan Nano 1F.

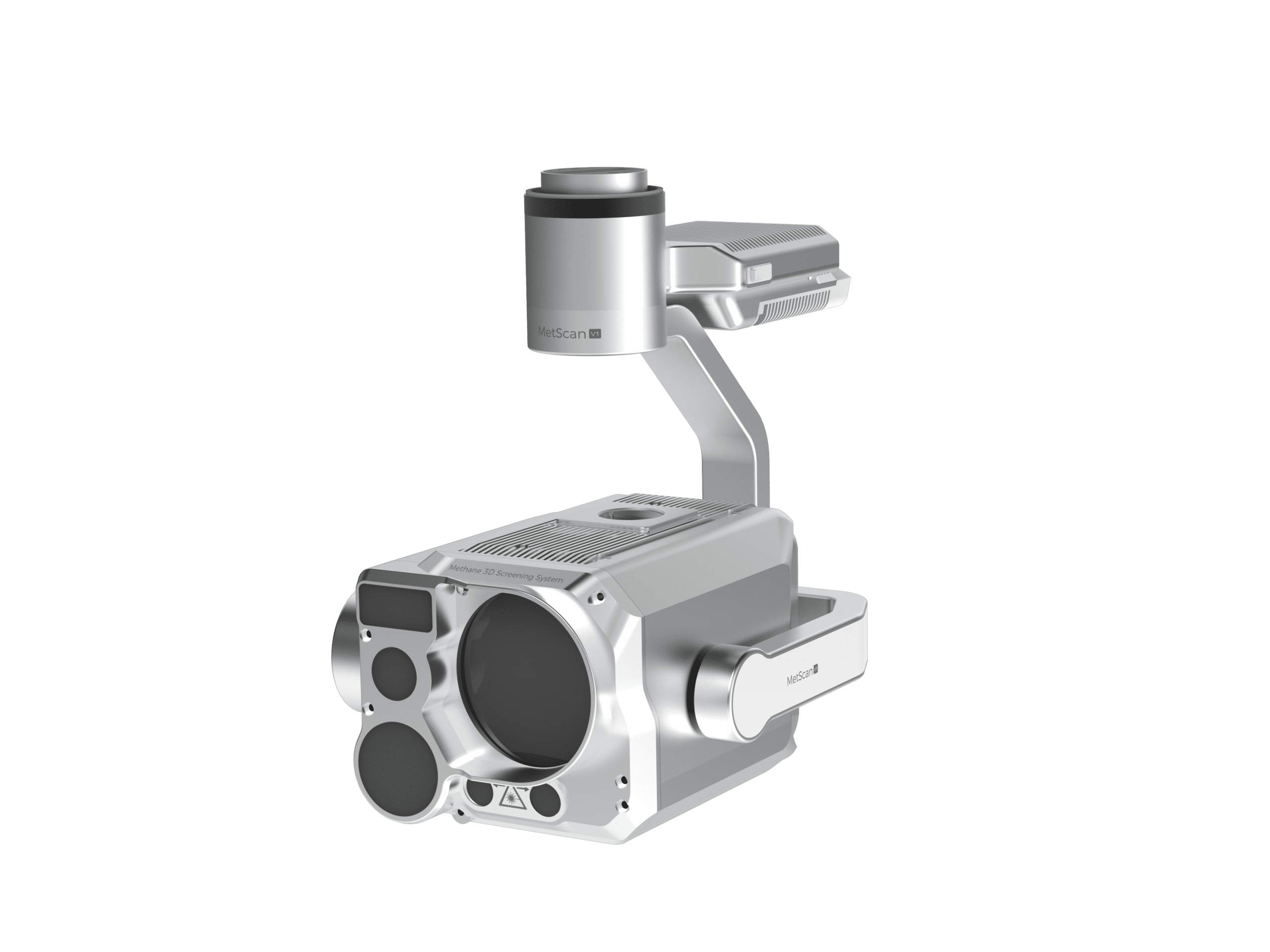

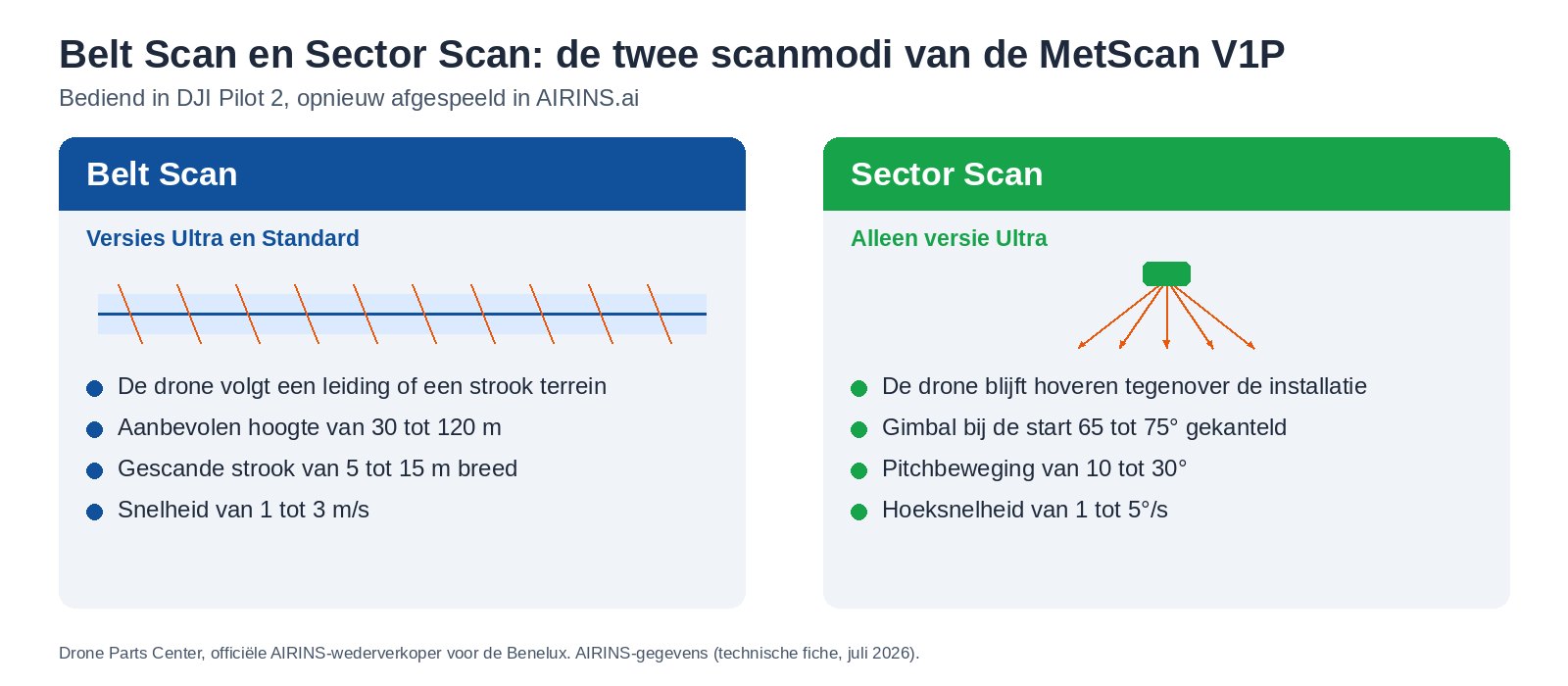

Twee scanmodi

In Belt Scan volgt de drone een pijpleiding of een strook terrein, op 30 tot 120 m hoogte, en scant de laser een strook van 5 tot 15 m breed met 1 tot 3 m/s. In Sector Scan, voorbehouden aan de versie Ultra, blijft de drone stil hangen en scant de gimbal een sector van de installatie door de laser in stappen van 10 tot 30° te kantelen. Beide modi worden bediend in DJI Pilot 2 en opnieuw afgespeeld in AIRINS.ai.

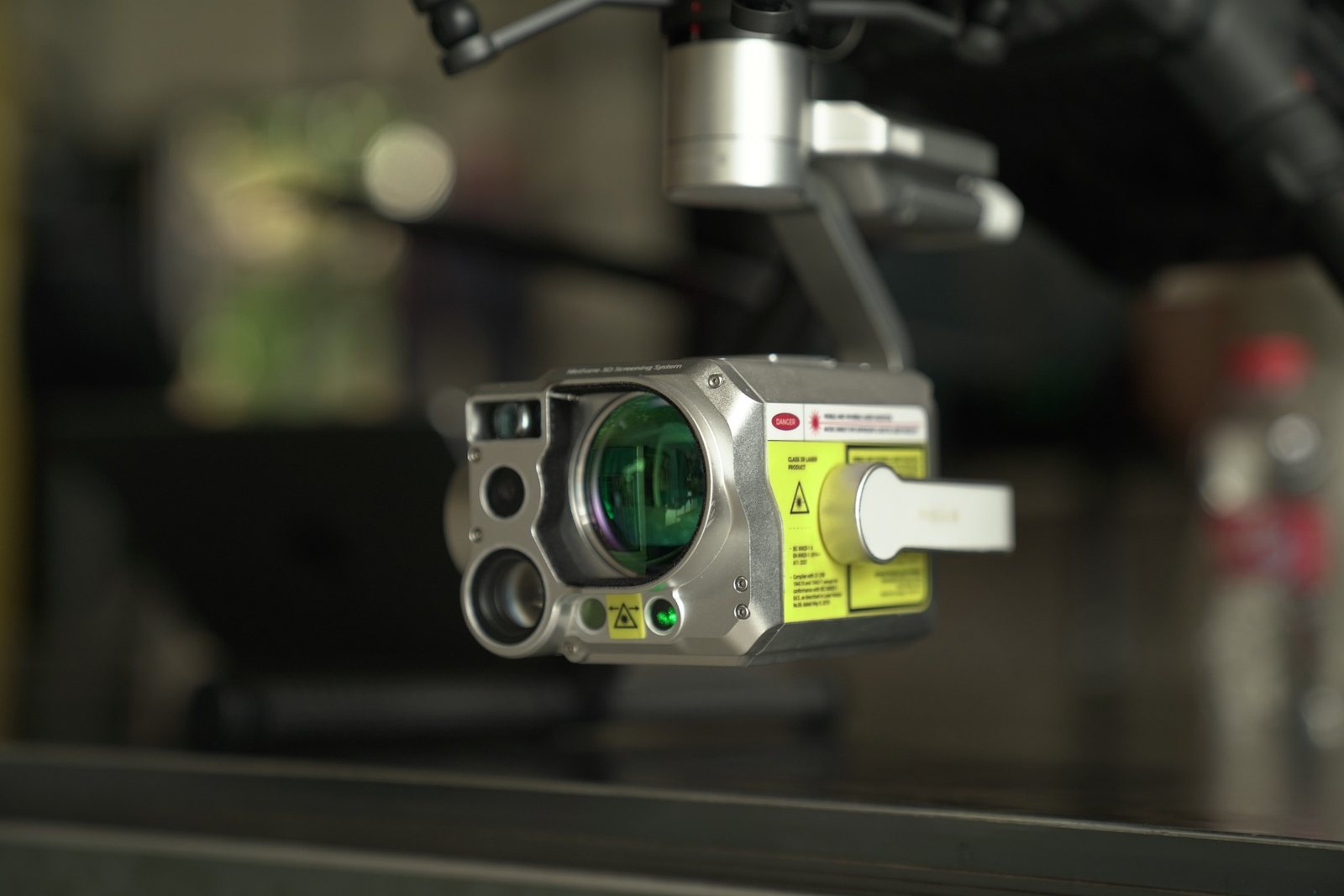

Wat de sensor ziet en meet

• TDLAS-meetlaser met open pad (1 650 nm), met groene laser die het laserpunt aanwijst (520 nm, klasse 3R).
• Laserafstandsmeter van klasse 1: 800 m ‘s nachts, 500 m overdag.
• Groothoekcamera van ongeveer 35 mm en telecamera van ongeveer 300 mm in 35 mm-equivalent, samen weergegeven in DJI Pilot 2, video gesynchroniseerd met de metingen.
• 3-assige gimbal (gieren, kantelen, rollen), schatting van de positie van het laserpunt in lengtegraad, breedtegraad en relatieve hoogte.
• Typische resultaten gepubliceerd door AIRINS: een wolk van 1 000 ppm·m continu gedetecteerd op 75 m bij zonnig weer, 2 500 ppm·m op 100 m bij bewolkt weer.

Versies Ultra en Standard

Beide versies hebben dezelfde sensor. De versie Standard omvat Belt Scan en 2D-visualisatie in AIRINS.ai, met export in CSV en KML. De versie Ultra voegt daar Sector Scan, 3D-visualisatie met laserstralen, import van orthobeelden en 2,5D- / 3D-modellen, AI-detectie van hotspots in 3D, samenvoeging van missies, export in GeoJSON en Shapefile, MQTT-overdracht, webintegratie en installatie op uw eigen servers aan toe. Overstappen van Standard naar Ultra blijft na de aankoop mogelijk.

AIRINS.ai, inbegrepen bij aankoop

De software AIRINS.ai is inbegrepen bij aankoop, voor eeuwigdurend gebruik met één eenheid en één hoofdaccount, met een jaar technische ondersteuning op afstand en updates. Als alternatief voor de aankoop bestaat er een abonnement. Het platform lokaliseert de hotspots, rangschikt ze naar intensiteit in ppm·m met een betrouwbaarheidsindex en maakt rapporten in PDF of DOCX met kaartlinks, bruikbaar in uw LDAR- en OGMP 2.0-programma’s. Europese gegevens worden gehost op afgeschermde servers in de Europese Unie. Kwantificering in kg/h, waarvoor windmetingen nodig zijn, is als optie beschikbaar.

Compatibiliteit en installatie

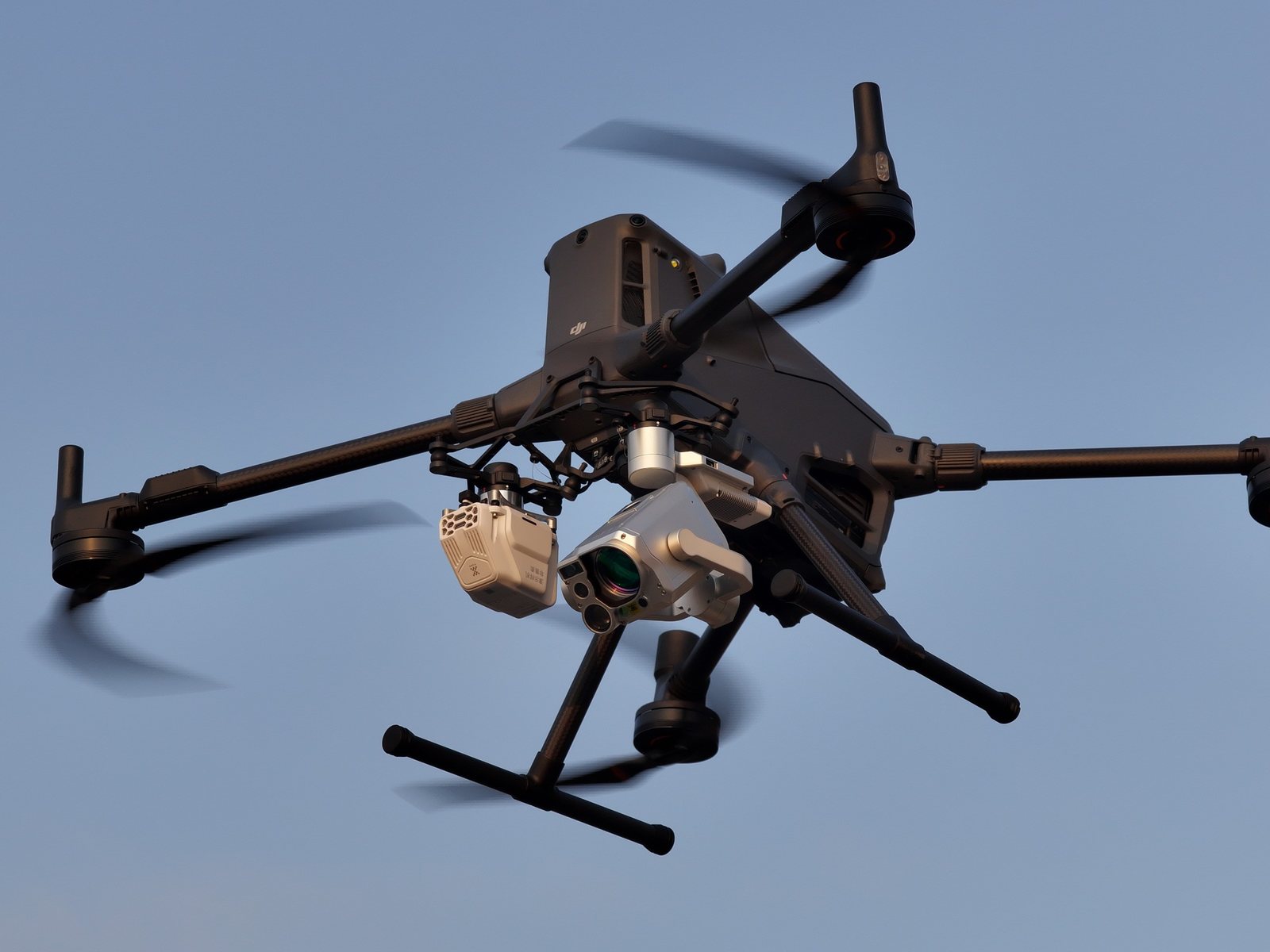

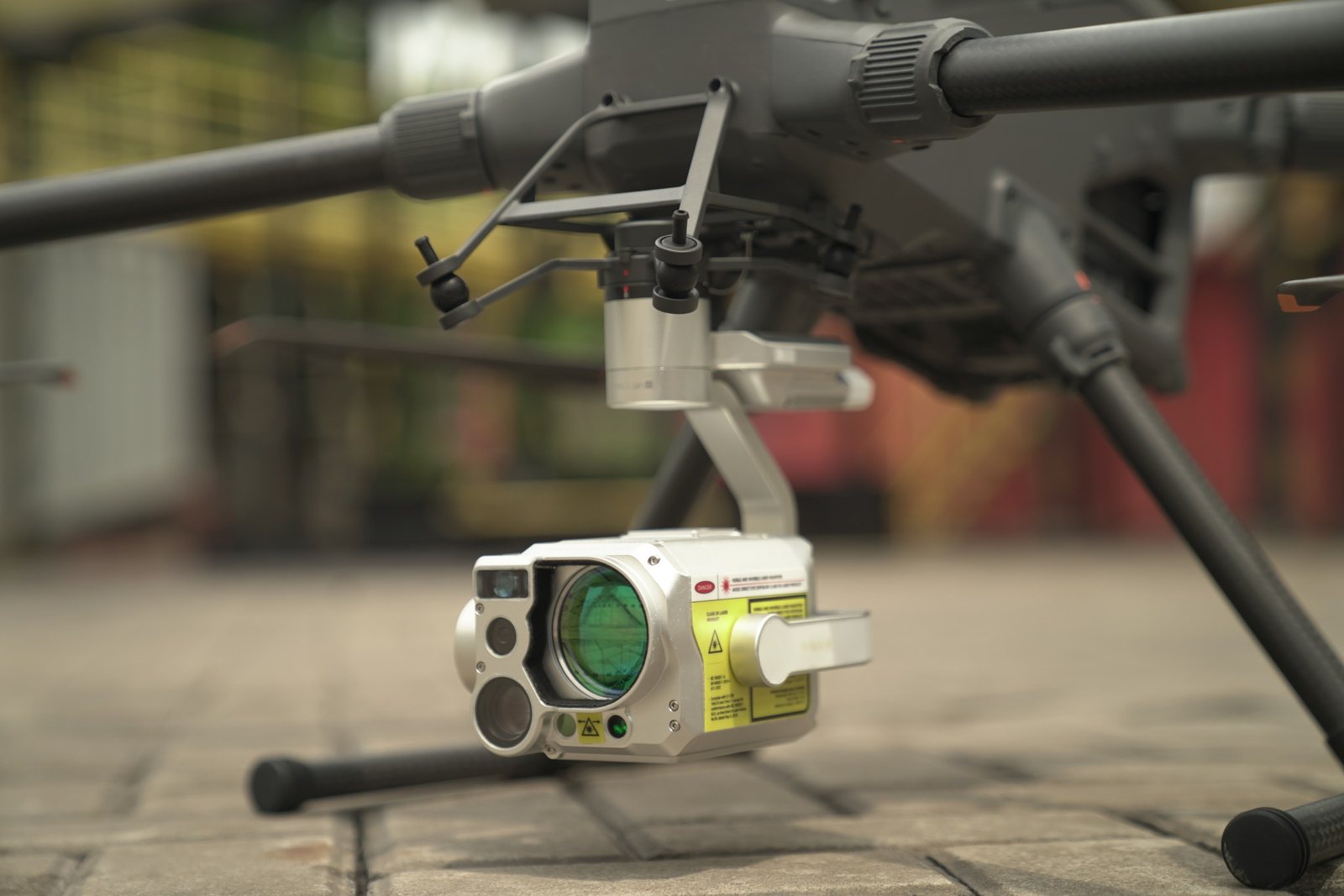

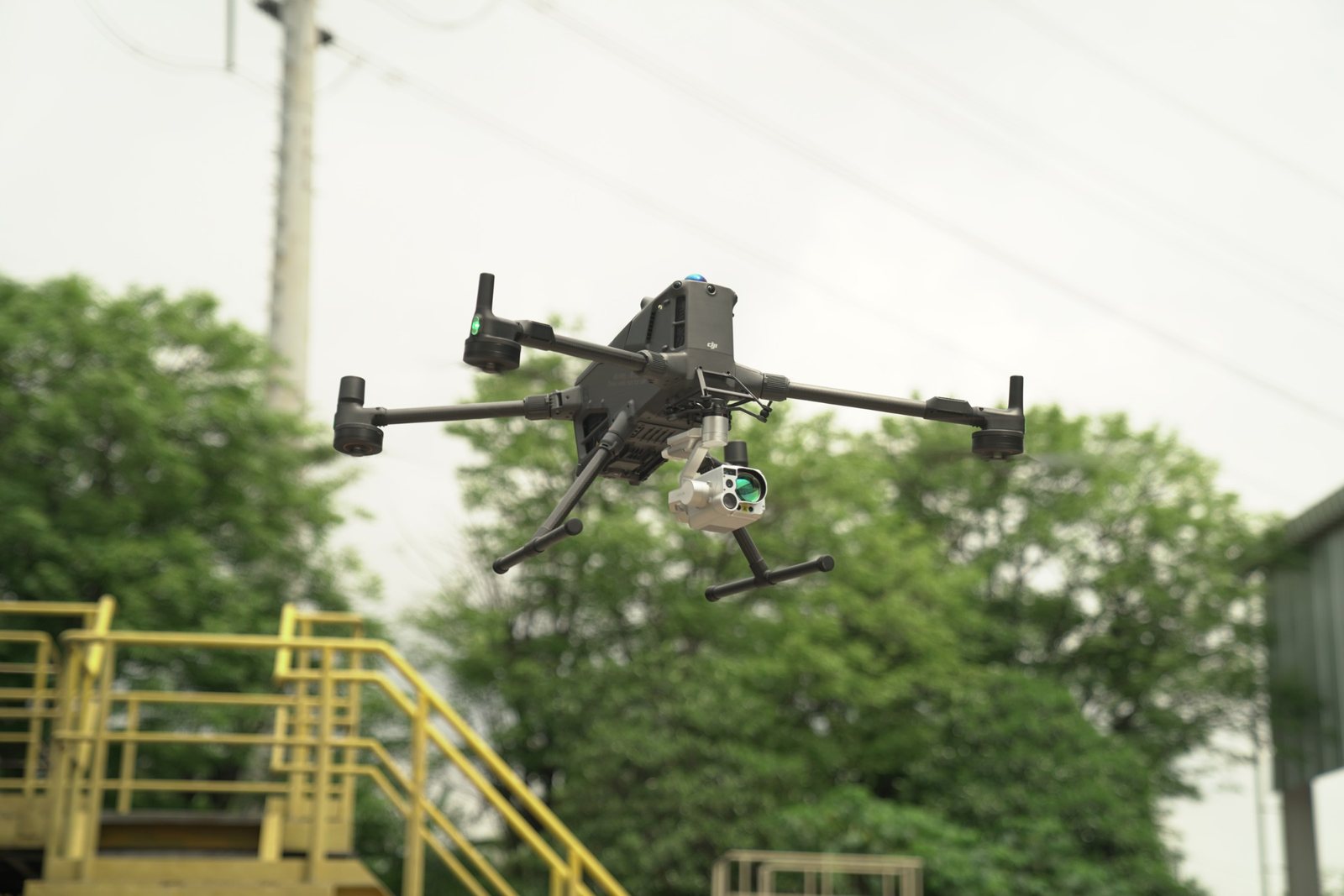

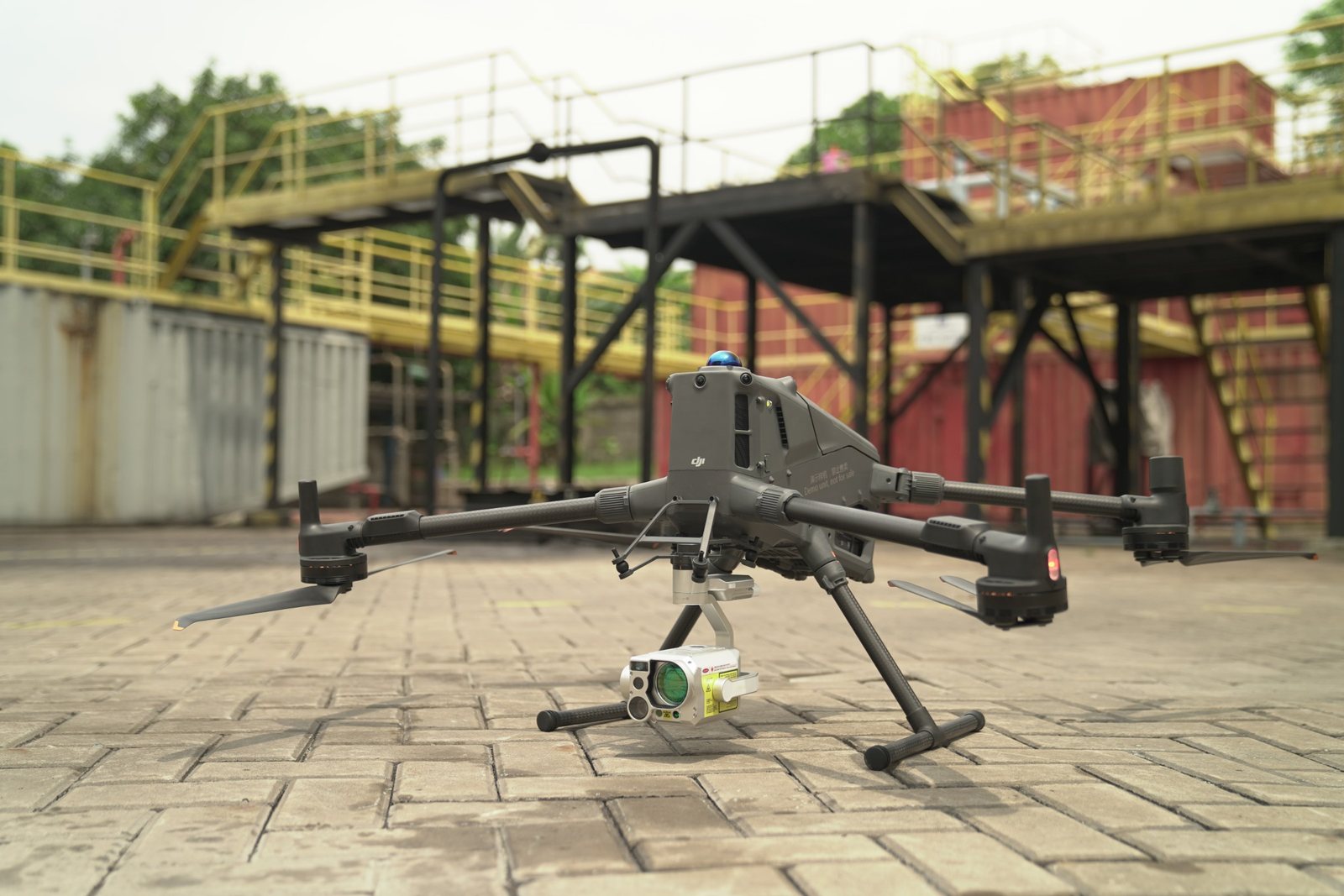

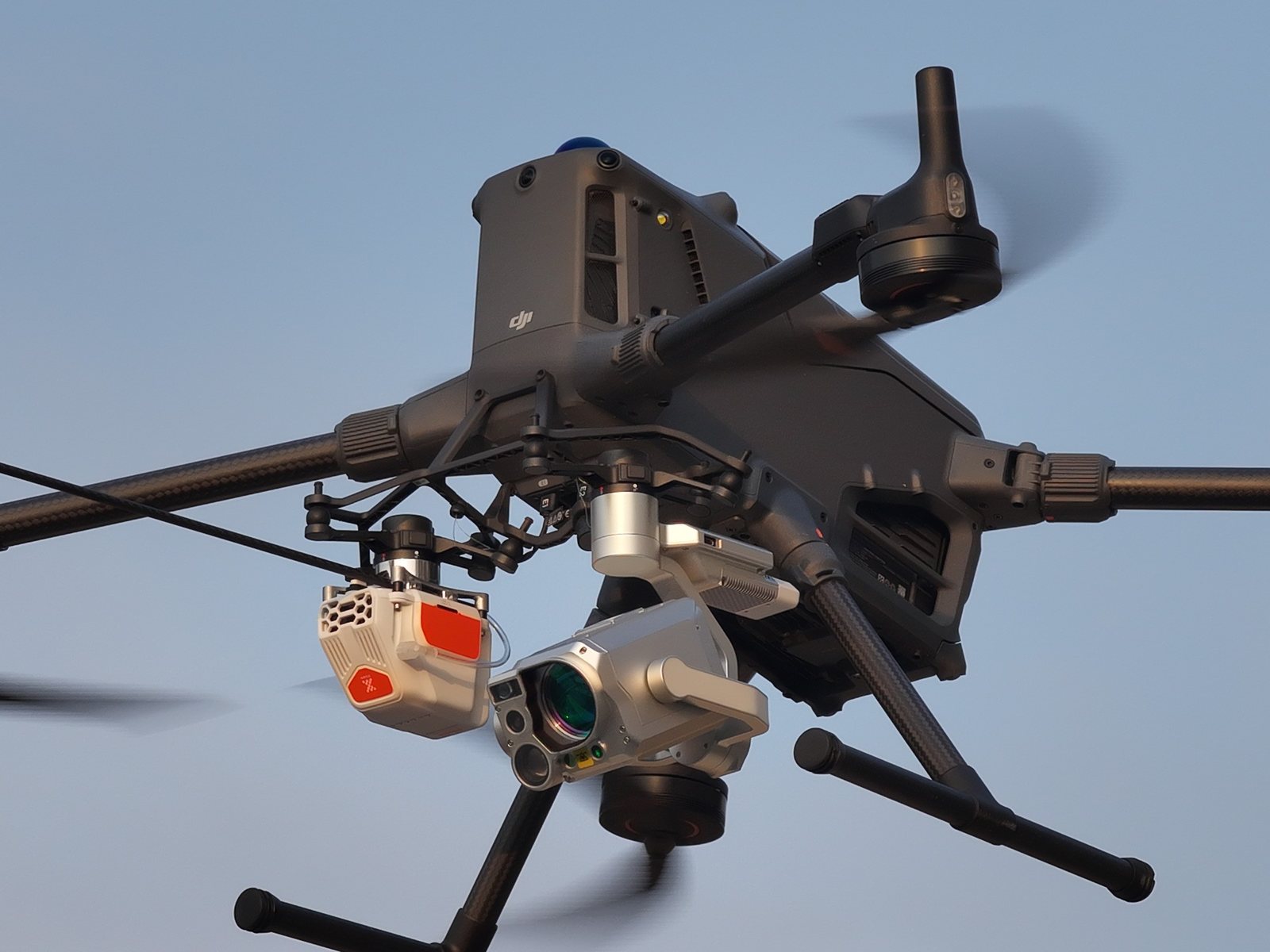

De MetScan V1P wordt via de DJI SkyPort-adapter gemonteerd op de DJI Matrice 400 en de DJI Matrice 350 RTK, en via PSDK bediend in DJI Pilot 2. Een autonome versie, met eigen GNSS en traagheidsnavigatie en een voeding van 18 tot 32 V, kan op andere draagplatformen worden geïnstalleerd en wordt bediend vanuit AIRINS.ai. De 4G-verbinding dient voor updates en synchronisatie, wifi op 2,4 GHz en de USB-C-poort voor de gegevensoverdracht. Het overzicht per drone vindt u in onze compatibiliteitstabel AIRINS en DJI.

Garantie, kalibratie en levensduur

Garantie. Standaardgarantie van één jaar. De verlenging kan alleen bij de initiële bestelling worden afgesloten, tegen 20% van de totale productwaarde per extra jaar, met een maximum van twee extra jaren. Na afloop van de garantieperiode blijven de hardware en de software volledig bruikbaar.

Kalibratie. De toestellen worden vóór verzending in de fabriek gekalibreerd. Een herkalibratie wordt om de 12 maanden aanbevolen bij gebruik in een stabiele omgeving. Wanneer de werkomstandigheden veranderen (temperatuur, meetomgeving), moet bij sommige modules het nulpunt opnieuw worden ingesteld. Er zijn twee methoden:

• Door de klant. Injectie van een kalibratiegas of vergelijking met de referentieapparatuur van een meetstation. De nieuwe correctiefactor wordt berekend volgens de formule van de fabrikant en vervolgens opgeslagen in de kalibratie-interface van het AIRINS.ai-platform.
• Door terugzending naar de fabriek, voor de jaarlijkse inspectie en kalibratie. Gratis tijdens de garantieperiode, de transportkosten zijn voor rekening van de klant. Buiten de garantie wordt ze gefactureerd op basis van de inspectieresultaten, waarbij de kosten vooraf ter goedkeuring worden meegedeeld.

Levensduur. Gemiddeld 3 jaar, afhankelijk van de gebruiksfrequentie en de gemeten concentraties. Deze duur is korter bij frequent gebruik in sterk vervuilde zones.

Technische kenmerken

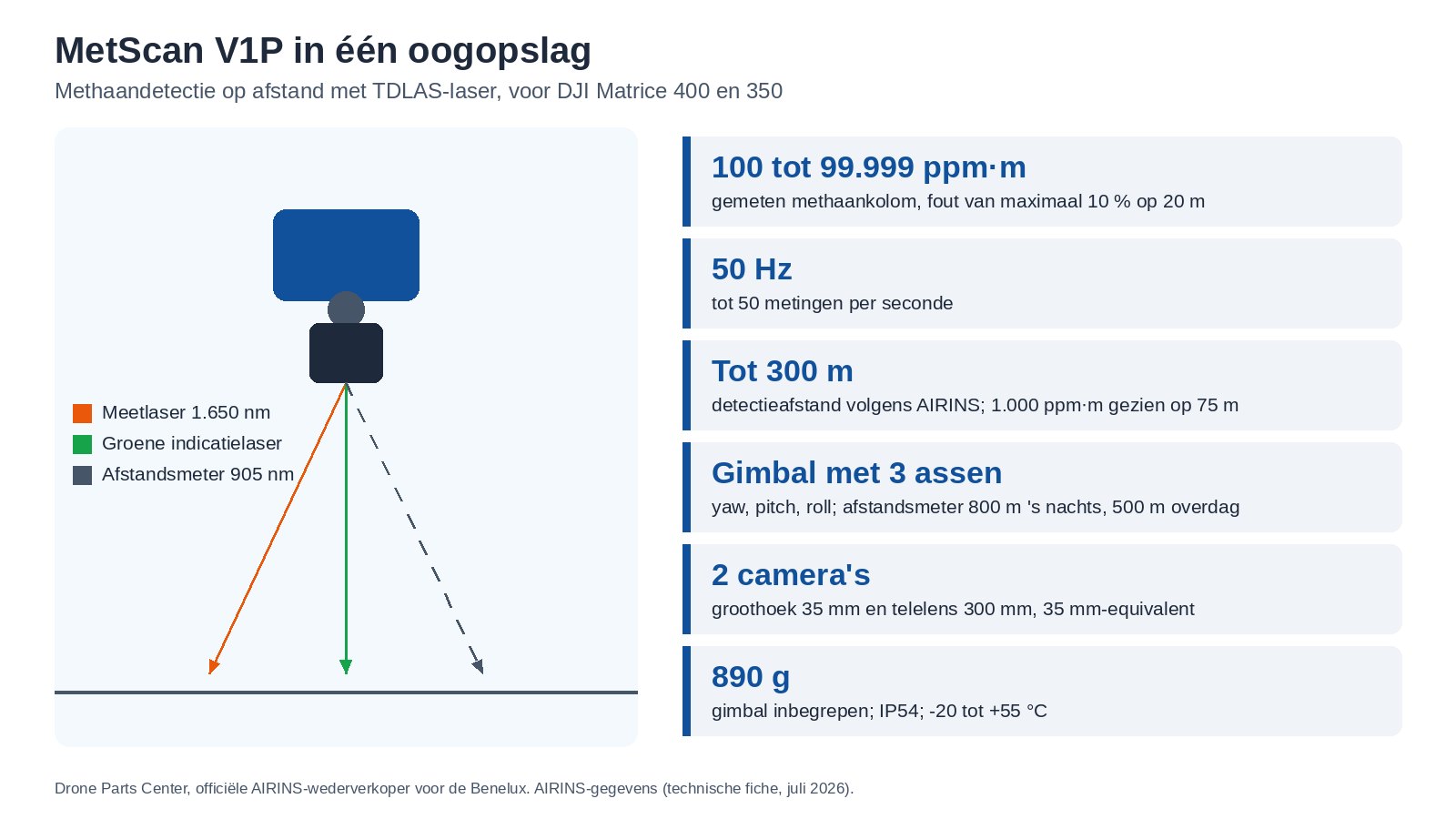

Meetprincipe	OP-TDLAS met diffuse reflectie, open pad, uitsluitend methaan
Meetbereik	100 tot 99 999 ppm·m
Meetfout	Maximaal 10%, van 1 000 tot 50 000 ppm·m op 20 m
Meetfrequentie	Tot 50 Hz
Lasers	Meetlaser 1 650 nm; groene aanwijslaser 520 nm, klasse 3R; afstandsmeter 905 nm, klasse 1
Afstandsmeter	800 m ‘s nachts, 500 m overdag
Camera’s	Groothoek ongeveer 35 mm, tele ongeveer 300 mm (35 mm-equivalent)
Gimbal	3 assen: gieren, kantelen, rollen
Afmetingen	Ongeveer 192 × 129 × 172 mm, gimbal inbegrepen
Gewicht	Ongeveer 890 g, gimbal inbegrepen
Beschermingsklasse	IP54
Werktemperatuur	-20 tot +55 °C
Drones	DJI Matrice 400 en Matrice 350 RTK, DJI SkyPort-adapter; autonome versie 18 tot 32 V voor andere draagplatformen
Bediening	DJI PSDK, gegevens en bediening in DJI Pilot 2
Connectiviteit	4G (simkaart), wifi 2,4 GHz, USB-C
Software	AIRINS.ai inbegrepen bij aankoop, versies Ultra en Standard
Inhoud van de doos	MetScan V1P, lensdop, adapterkap, dubbele USB-C-kabel, stofblazer, referentiecel met methaan van ongeveer 1 700 ppm·m, accessoirekoffer, transportkoffer, kwaliteitscontrolecertificaat

De MetScan V1P in actie

Bestellen bij Drone Parts Center
