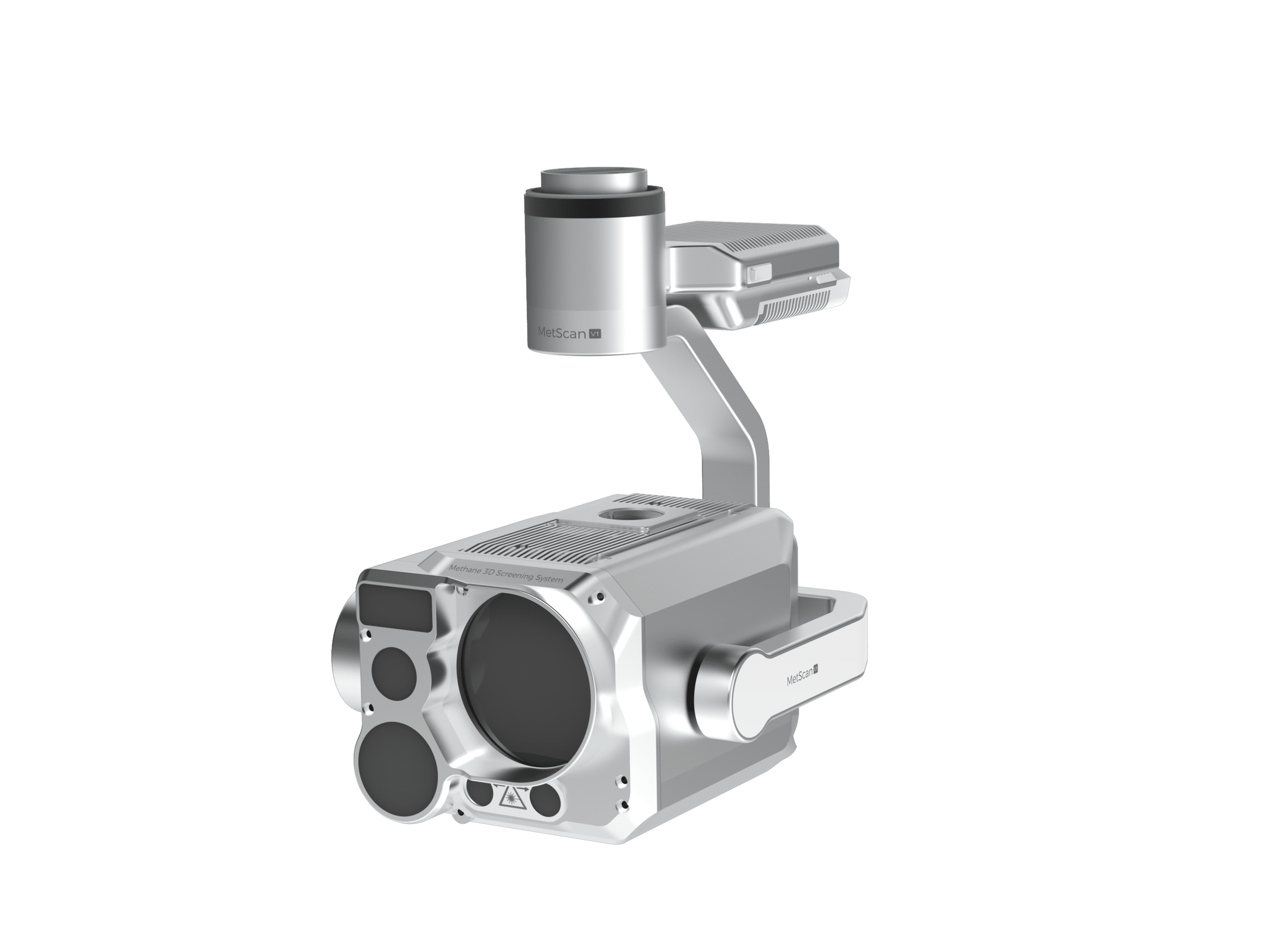

MetScan V1P (MS-1), Methan-Ferndetektion per Drohne, TDLAS-Laser

Ein Methan-Ferndetektor für LDAR-Kampagnen per Drohne

Der MetScan V1P ist der Methandetektor mit großer Reichweite im AIRINS-Sortiment. Sein Infrarotlaser mit 1 650 nm durchquert die Schadstofffahne, wird vom Boden oder von der Anlage reflektiert und kehrt zum Sensor zurück: Der absorbierte Anteil ergibt die durchstrahlte Methanmenge in ppm·m. Ein grüner Laser markiert den Laserpunkt, ein Entfernungsmesser misst die Distanz, und die Position jedes Messpunkts wird nach Länge, Breite und Höhe geschätzt. Die Drohne bleibt auf Abstand zur Quelle, was sich für Gasverteilnetze, Produktionsstandorte, Deponien und Kläranlagen eignet. Für die Matrice 4D / 4TD und das Dock 3 sehen Sie sich die kompakten Detektoren MetScan Nano 1D und MetScan Nano 1F an.

Zwei Scanmodi

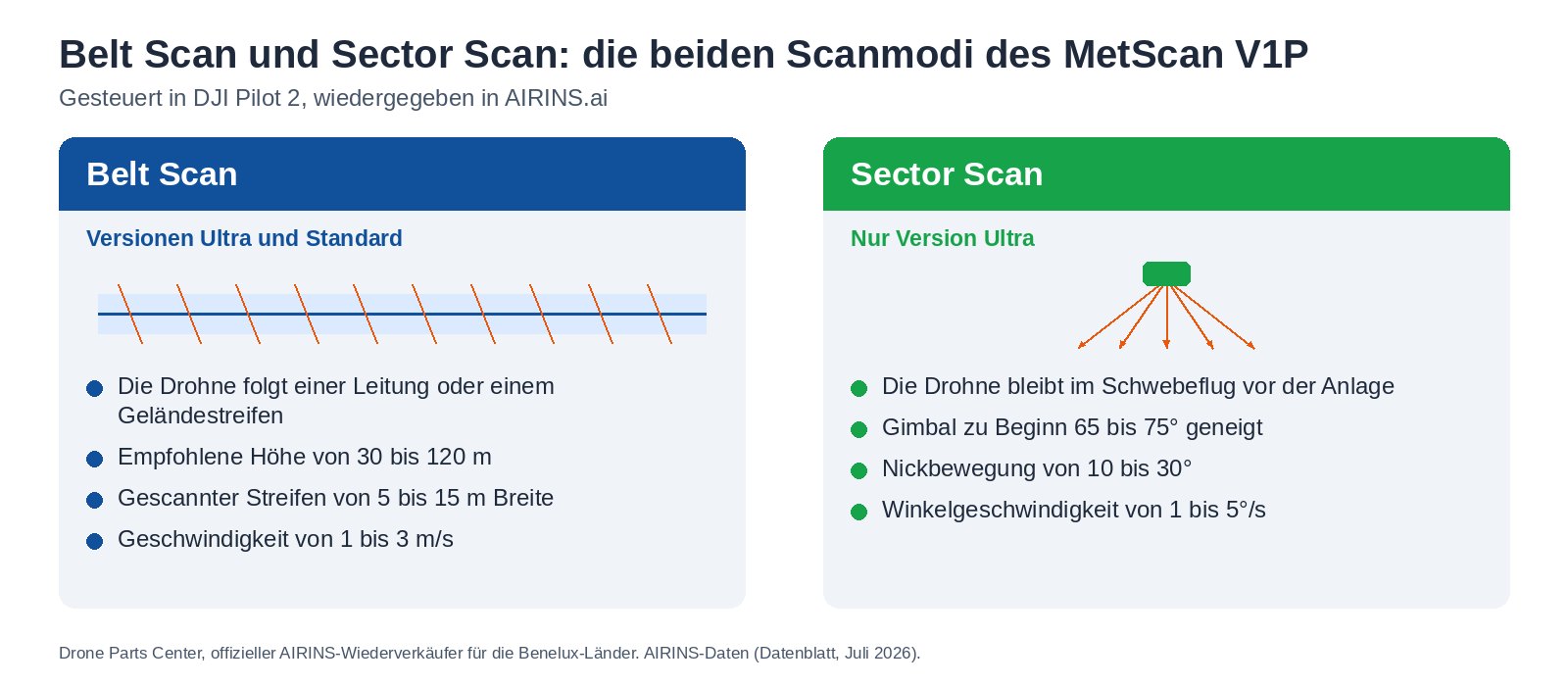

Im Modus Belt Scan folgt die Drohne einer Rohrleitung oder einem Geländestreifen in 30 bis 120 m Höhe, und der Laser tastet bei 1 bis 3 m/s einen Streifen von 5 bis 15 m Breite ab. Im Modus Sector Scan, der der Version Ultra vorbehalten ist, bleibt die Drohne im Schwebeflug und der Gimbal tastet einen Sektor der Anlage ab, indem er den Laser in Schritten von 10 bis 30° neigt. Beide Modi werden in DJI Pilot 2 gesteuert und lassen sich in AIRINS.ai erneut abspielen.

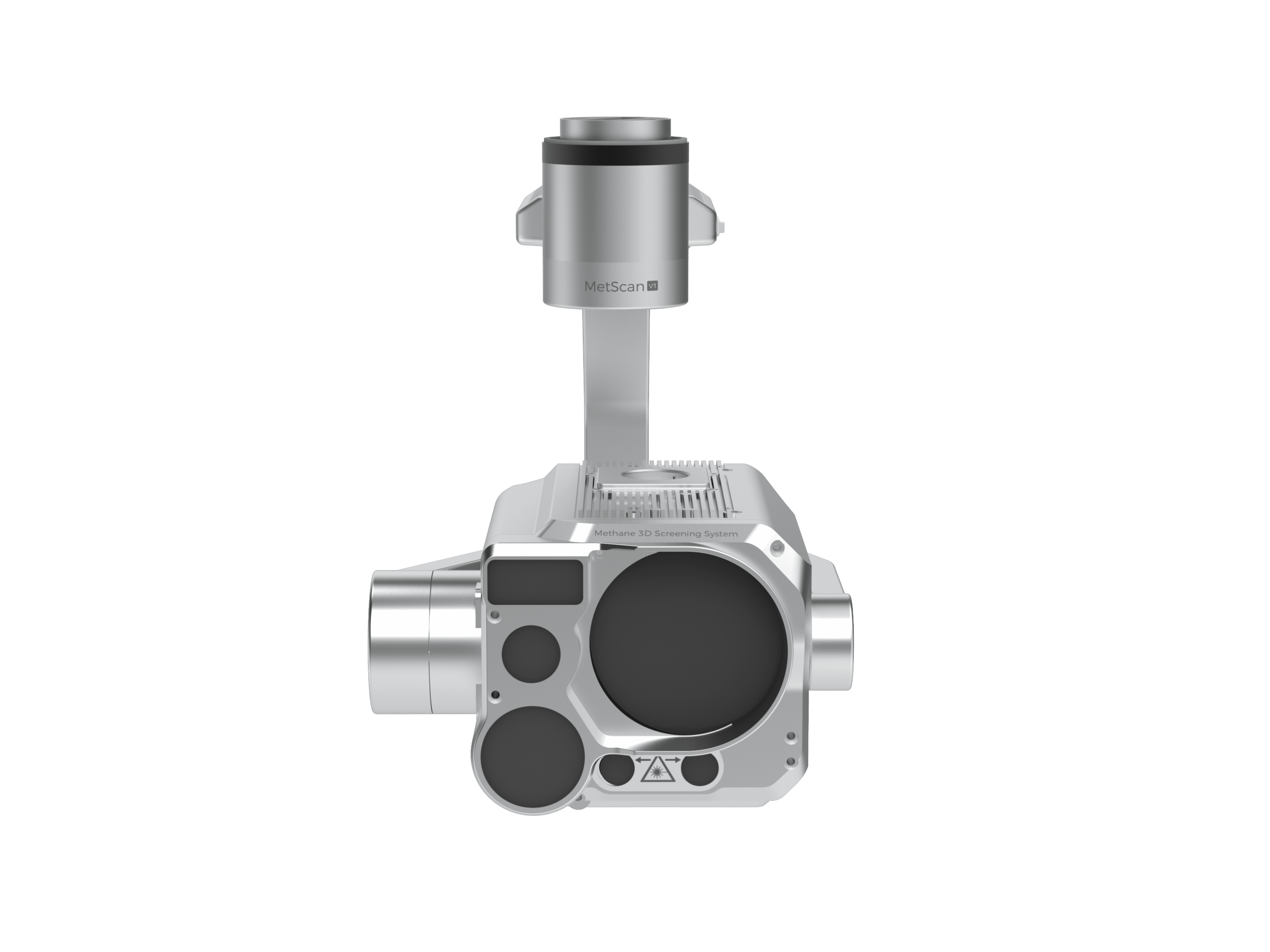

Was der Sensor sieht und misst

• TDLAS-Messlaser mit offenem Messpfad, 1 650 nm, Klasse 3R, mit grünem Ziellaser zur Anzeige des Laserpunkts.
• Laser-Entfernungsmesser der Klasse 1: 800 m bei Nacht, 500 m bei Tag.
• Weitwinkelkamera mit etwa 35 mm und Telekamera mit etwa 300 mm Kleinbild-Äquivalent 35 mm, gemeinsam in DJI Pilot 2 angezeigt, Video synchron zu den Messwerten.
• 3-Achsen-Gimbal (Gieren, Nicken, Rollen), Schätzung der Position des Laserpunkts nach Länge, Breite und relativer Höhe.
• Von AIRINS veröffentlichte typische Ergebnisse: eine Gaswolke von 1 000 ppm·m bei Sonnenschein auf 75 m durchgehend erkannt, 2 500 ppm·m auf 100 m bei bedecktem Himmel.

Versionen Ultra und Standard

Beide Versionen verwenden denselben Sensor. Die Version Standard umfasst Belt Scan und die 2D-Darstellung in AIRINS.ai mit Export in CSV und KML. Die Version Ultra bietet zusätzlich Sector Scan, die 3D-Darstellung mit Laserstrahlen, den Import von Orthobildern und 2,5D- / 3D-Modellen, die KI-gestützte Hotspot-Erkennung in 3D, die Zusammenführung von Missionen, den Export in GeoJSON und Shapefile, die MQTT-Übertragung, die Web-Integration und die Bereitstellung auf Ihren eigenen Servern. Ein Wechsel von Standard auf Ultra ist auch nach dem Kauf möglich.

AIRINS.ai, im Kaufpreis enthalten

Die Software AIRINS.ai ist im Kaufpreis enthalten, zur unbefristeten Nutzung für eine Einheit und ein Hauptkonto, mit einem Jahr technischem Fernsupport und Updates. Alternativ zum Kauf ist ein Abonnement erhältlich. Die Plattform lokalisiert die Hotspots, ordnet sie nach Intensität in ppm·m mit einem Konfidenzindex und erstellt Berichte als PDF oder DOCX mit Kartenlinks, die Sie in Ihren LDAR- und OGMP-2.0-Programmen verwenden können. Europäische Daten werden auf isolierten Servern in der Europäischen Union gehostet. Die Quantifizierung in kg/h, die Windmessungen erfordert, ist als Option erhältlich.

Kompatibilität und Montage

Der MetScan V1P wird über den Adapter DJI SkyPort an der DJI Matrice 400 und der DJI Matrice 350 RTK montiert und per PSDK in DJI Pilot 2 gesteuert. Eine eigenständige Version mit eigenem GNSS, eigener Inertialeinheit und Stromversorgung von 18 bis 32 V lässt sich an anderen Trägerplattformen montieren und wird über AIRINS.ai gesteuert. Die 4G-Verbindung dient Updates und Synchronisierung, WLAN mit 2,4 GHz und der USB-C-Anschluss der Datenübertragung. Die Details je Drohne finden Sie in unserer Kompatibilitätstabelle AIRINS und DJI.

Garantie, Kalibrierung und Lebensdauer

Garantie. Standardgarantie von einem Jahr. Die Verlängerung kann nur bei der Erstbestellung abgeschlossen werden, zu 20 % des Gesamtwerts des Produkts je zusätzlichem Jahr, um höchstens zwei Jahre. Nach Ablauf der Garantiezeit bleiben Hardware und Software uneingeschränkt nutzbar.

Kalibrierung. Die Geräte werden vor dem Versand im Werk kalibriert. Bei stabiler Einsatzumgebung wird eine Neukalibrierung alle 12 Monate empfohlen. Ändern sich die Arbeitsbedingungen (Temperatur, Messumgebung), muss bei einigen Modulen der Nullpunkt neu eingestellt werden. Zwei Verfahren sind möglich:

• Durch den Kunden. Aufgabe eines Prüfgases oder Vergleich mit dem Referenzgerät einer Messstation. Der neue Korrekturfaktor wird nach der Formel des Herstellers berechnet und anschließend in der Kalibrierungsoberfläche der Plattform AIRINS.ai gespeichert.
• Durch Rücksendung ins Werk, zur jährlichen Inspektion und Kalibrierung. Während der Garantiezeit kostenlos, die Versandkosten trägt der Kunde. Außerhalb der Garantie wird sie nach den Ergebnissen der Inspektion berechnet, die Kosten werden vorab zur Freigabe mitgeteilt.

Lebensdauer. Durchschnittlich 3 Jahre, abhängig von der Einsatzhäufigkeit und den gemessenen Konzentrationen. Bei häufigem Einsatz in stark belasteten Gebieten verkürzt sich diese Dauer.

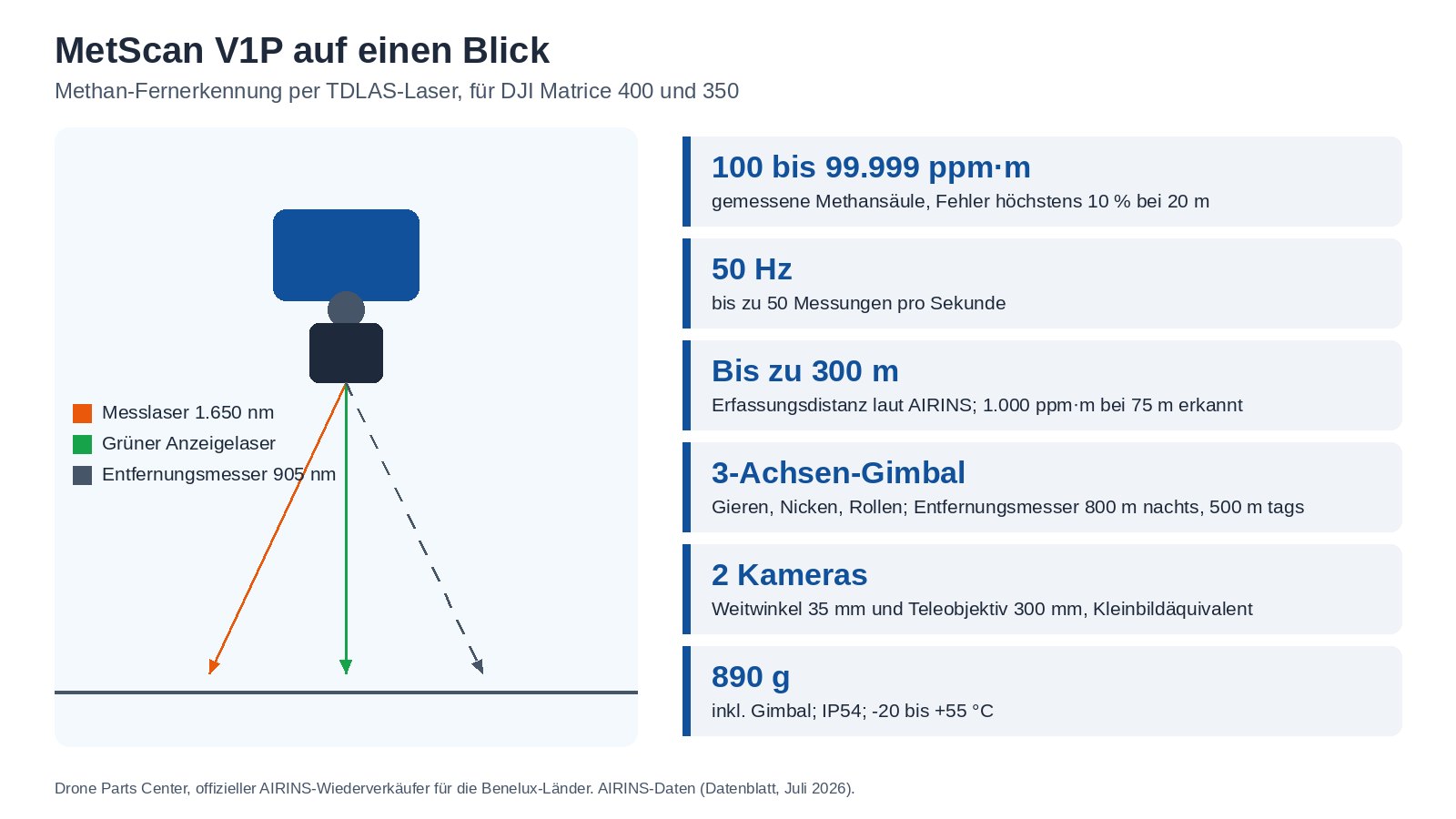

Technische Daten

Messprinzip	OP-TDLAS mit diffuser Reflexion, offener Messpfad, nur Methan
Messbereich	100 bis 99 999 ppm·m
Messfehler	Höchstens 10 %, von 1 000 bis 50 000 ppm·m auf 20 m
Messfrequenz	Bis 50 Hz
Laser	Messlaser 1 650 nm und grüner Ziellaser 520 nm, Klasse 3R; Entfernungsmesser 905 nm, Klasse 1
Entfernungsmesser	800 m bei Nacht, 500 m bei Tag
Kameras	Weitwinkel etwa 35 mm, Tele etwa 300 mm (Kleinbild-Äquivalent 35 mm)
Gimbal	3 Achsen: Gieren, Nicken, Rollen
Abmessungen	Etwa 192 × 129 × 172 mm, einschließlich Gimbal
Gewicht	Etwa 890 g, einschließlich Gimbal
Schutzart	IP54
Betriebstemperatur	-20 bis +55 °C
Drohnen	DJI Matrice 400 und Matrice 350 RTK, Adapter DJI SkyPort; eigenständige Version 18 bis 32 V für andere Trägerplattformen
Steuerung	DJI PSDK, Daten und Steuerung in DJI Pilot 2
Konnektivität	4G (SIM-Karte), WLAN 2,4 GHz, USB-C
Software	AIRINS.ai im Kaufpreis enthalten, Versionen Ultra und Standard
Lieferumfang	MetScan V1P, Objektivdeckel, Adapterabdeckung, doppeltes USB-C-Kabel, Staubbläser, Methan-Referenzzelle mit etwa 1 700 ppm·m, Zubehörkoffer, Transportkoffer, Qualitätsprüfzertifikat
