Sniffer4D Nano 2 Plus Methan, TDLAS-Laserdetektion per Drohne

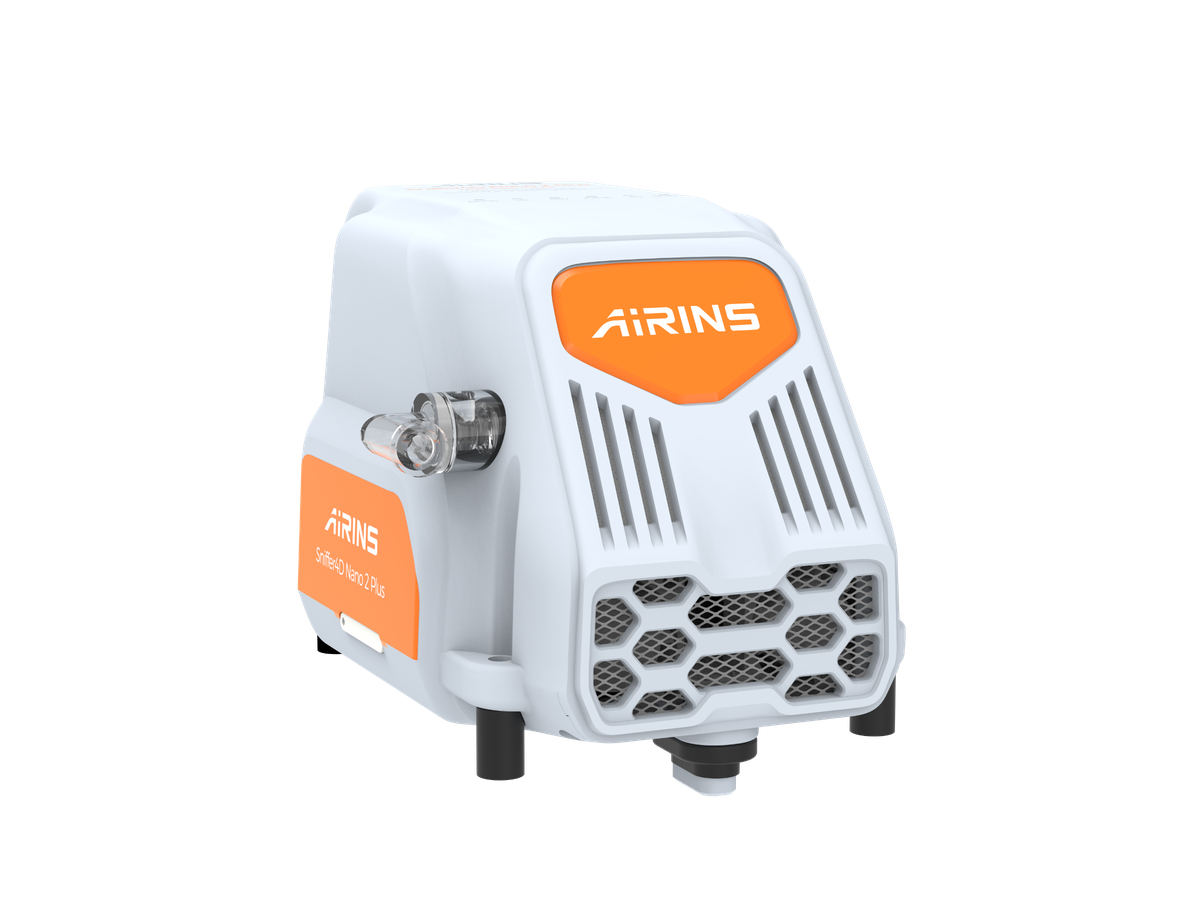

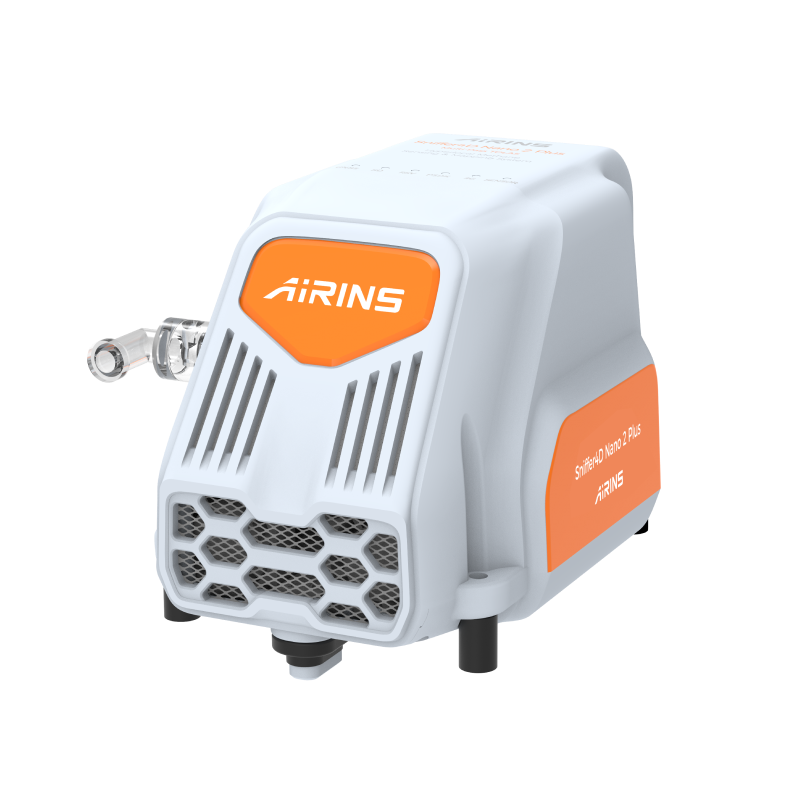

Ein Laser speziell für Methan, im selben Gehäuse wie der Nano 2 Plus

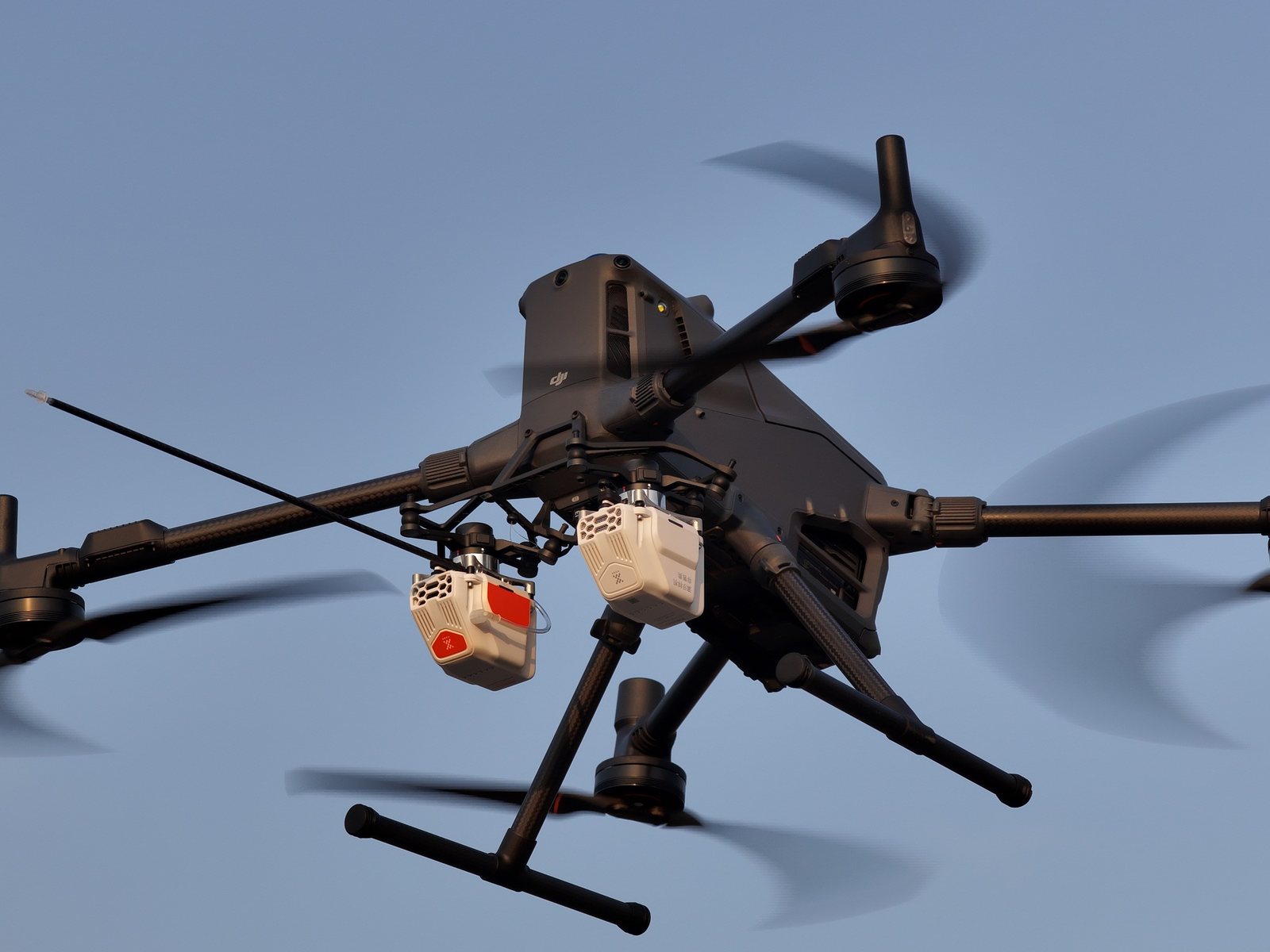

Den Sniffer4D Nano 2 Plus gibt es in zwei Versionen mit demselben Gehäuse, demselben aktiven Lufteinlass und derselben 4G-Verbindung: die Multi-Gas-Einheit, die bis zu 5 Module aufnimmt, und diese Methaneinheit mit einer einzigen MP-TDLAS-Lasermesszelle. Die Multipass-Absorptionsspektroskopie mit abstimmbarer Laserdiode reagiert ausschließlich auf Methan: keine Querempfindlichkeit gegenüber anderen Gasen, keine Kreuzkalibrierung. Die Methaneinheit wird allein eingesetzt, ohne weitere Module. Für Luftqualität und andere Gase sehen Sie sich den Sniffer4D Nano 2 Plus Multi-Gas an.

In der Schadstofffahne messen oder aus der Ferne: zwei sich ergänzende Ansätze

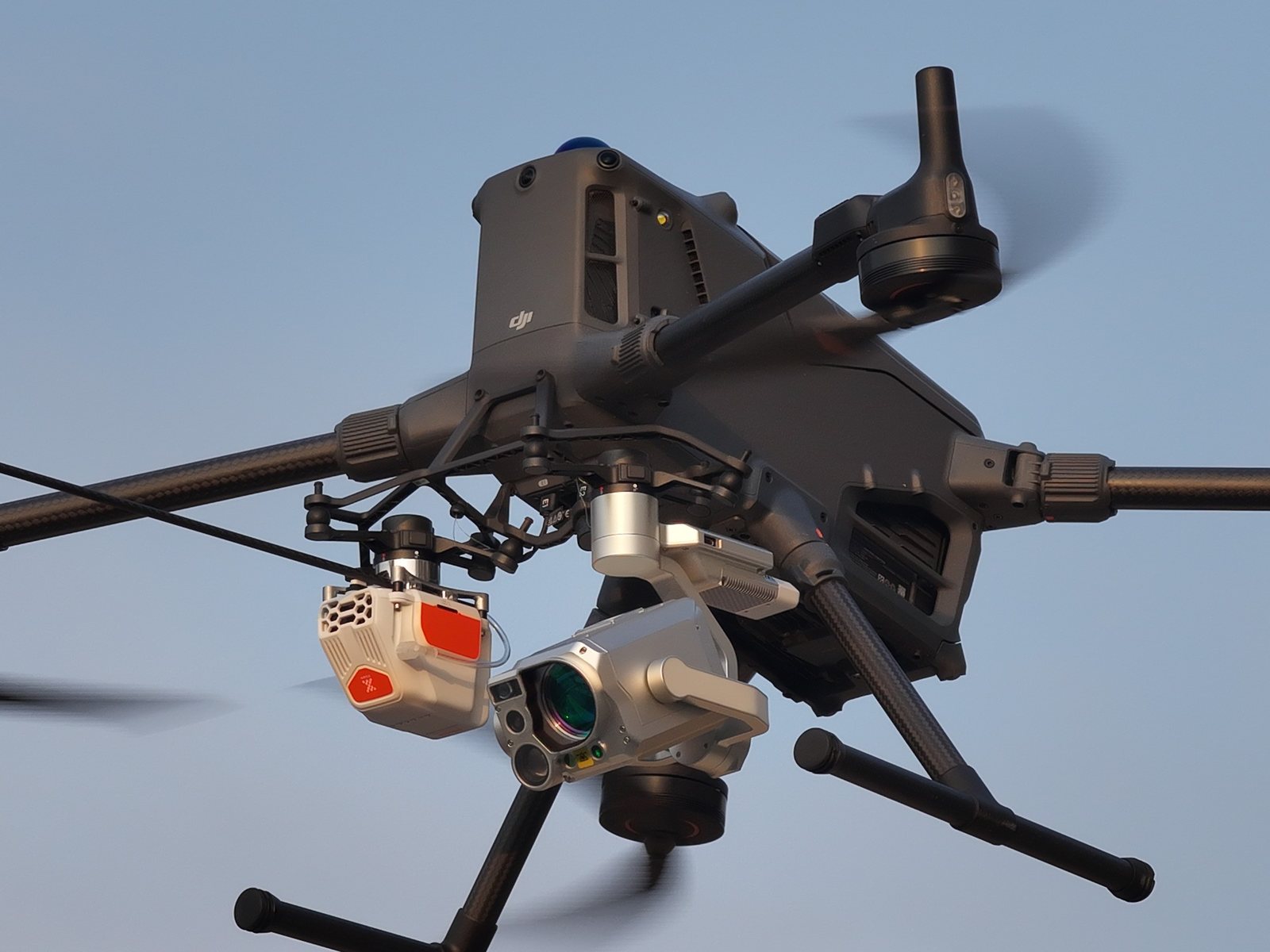

Der Nano 2 Plus Methan misst das Gas, das tatsächlich durch seine Messzelle strömt: Die Drohne muss in der Schadstofffahne fliegen. Er liefert eine Konzentration in ppm am Messpunkt, ideal zur Kartierung der Belastung rund um eine Deponie, eine Kläranlage oder einen Gasstandort und zur Langzeitüberwachung eines Standorts. Die MetScan-Detektoren dagegen richten den Laser auf den Boden und messen die durchstrahlte Methansäule in ppm·m aus mehreren Dutzend Metern Entfernung: das Werkzeug für die Leckortung an einer Anlage oder entlang einer Rohrleitung, ohne die Quelle zu überfliegen. Der MetScan Nano 1D und der MetScan Nano 1F werden an derselben Matrice 4D / 4TD montiert, der MetScan V1P an der Matrice 400 und 350.

Direkt an DJI Matrice 4D / 4TD und Dock 3, per Kit an weiteren Matrice-Modellen

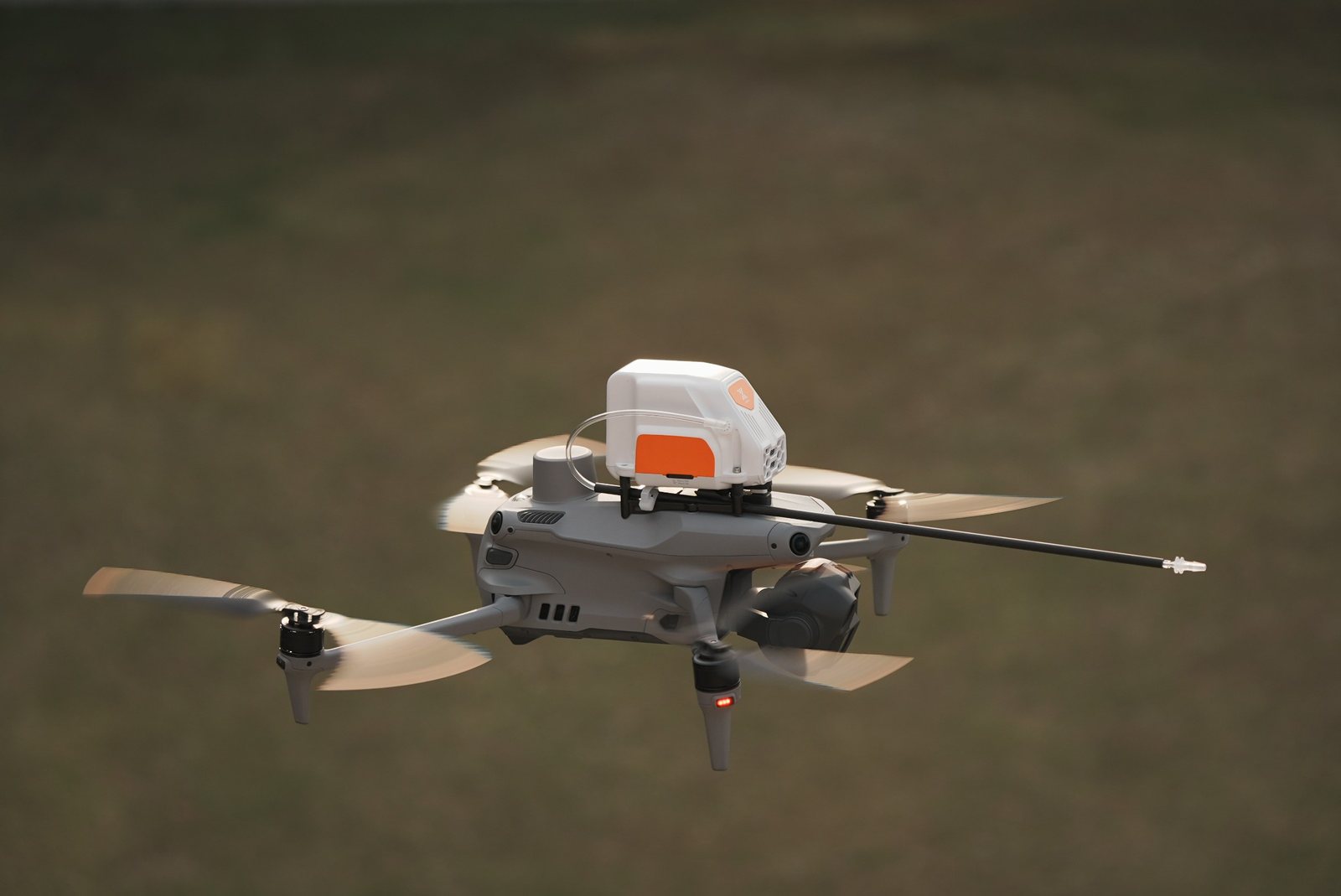

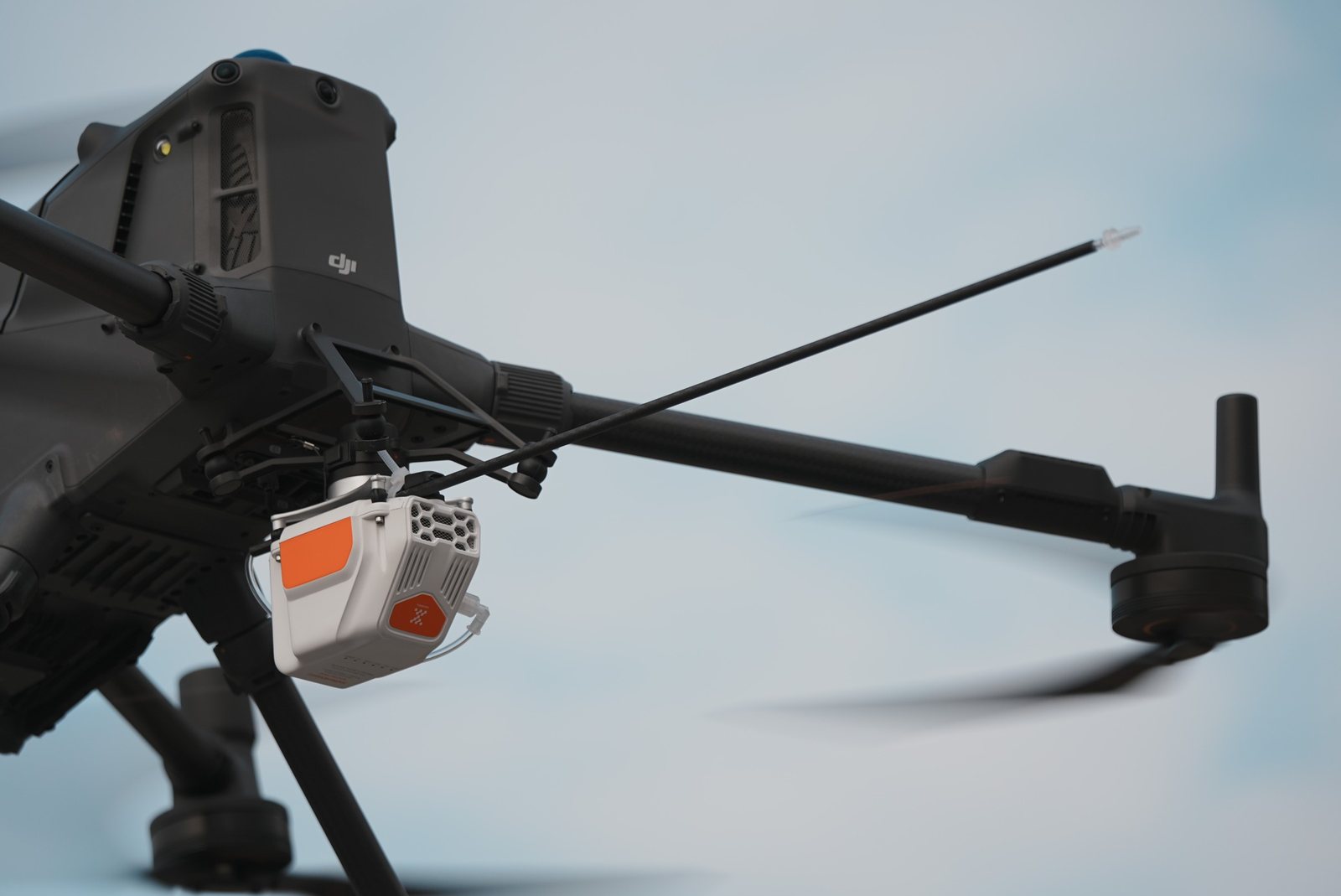

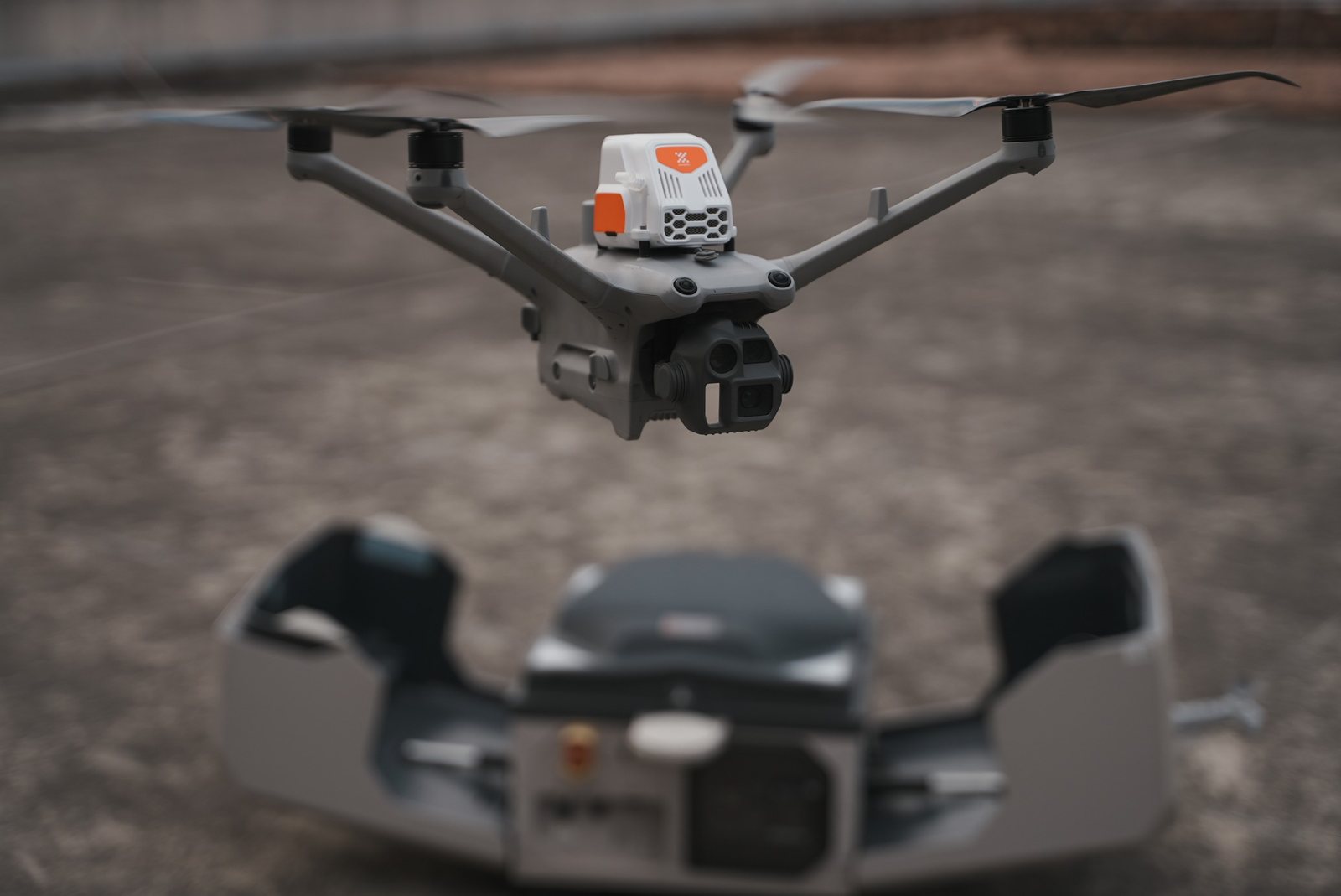

An der DJI Matrice 4D / 4TD und am DJI Dock 3 wird die Einheit direkt am E-Port angeschlossen, Befestigungsschrauben inklusive, und fliegt automatisierte Missionen vom Dock aus. Separat erhältliche Integrationskits ermöglichen die Montage an der DJI Matrice 400 (Ansaugrohr von 50 cm), Matrice 350 RTK / 300 RTK, Matrice 4E / 4T (Rohr von 25 cm) und Matrice 30 / 30T. Die PSDK-Integration ist vollständig: Daten und Steuerung in DJI Pilot 2 sowie Einbindung in DJI FlightHub 2, auch in der Version On-Premises. Die Details je Drohne finden Sie in unserer Kompatibilitätstabelle AIRINS und DJI.

Echtzeitdaten, auch ohne Netz

Das integrierte LTE-Modul überträgt die Messwerte verschlüsselt einmal pro Sekunde an AIRINS.ai; eine SIM-Karte ist erforderlich. Bricht die Verbindung ab, speichert der Sensor bis zu 12 Stunden Daten und sendet sie, sobald das Netz wieder verfügbar ist. Jede Mission wird außerdem als CSV-Datei auf der mitgelieferten 32-GB-MicroSD-Karte gespeichert. Missionen vom DJI Dock 3 oder über DJI FlightHub 2 erfordern eine 4G-Verbindung.

AIRINS.ai, im Kaufpreis enthalten

Die Software AIRINS.ai ist im Kaufpreis enthalten, zur unbefristeten Nutzung für eine Einheit und ein Hauptkonto, mit einem Jahr technischem Fernsupport und Updates. Alternativ zum Kauf ist ein Abonnement erhältlich. Sie verfolgen die Mission live (Flugbahn, Punktwolke, Heatmap), spielen den Verlauf als interpolierte 2D- und 3D-Karten ab, erstellen Berichte als PDF oder DOCX und exportieren in CSV, Shapefile oder GeoJSON oder per verschlüsseltem MQTT an Ihre eigenen Systeme.

Inbetriebnahme und Praxistipps

Lassen Sie den Sensor vor der Mission mindestens 3 Minuten stabilisieren. Ein Messrauschen von etwa plus oder minus 0,1 ppm ist normal; liegt es über 0,5 ppm, ist eine Überprüfung angebracht. Zur Lokalisierung einer Emissionsquelle empfiehlt AIRINS eine Fluggeschwindigkeit von höchstens 8 m/s, idealerweise um 5 m/s. Das Gerät ist nach IP55 geschützt und übersteht einen kurzen Regenschauer, doch Regen und hohe Luftfeuchtigkeit beeinträchtigen die Messgenauigkeit: Meiden Sie solche Bedingungen besser.

Garantie, Kalibrierung und Lebensdauer

Garantie. Standardgarantie von einem Jahr. Die Verlängerung kann nur bei der Erstbestellung abgeschlossen werden, zu 20 % des Gesamtwerts des Produkts je zusätzlichem Jahr, um höchstens zwei Jahre. Nach Ablauf der Garantiezeit bleiben Hardware und Software uneingeschränkt nutzbar.

Kalibrierung. Die Geräte werden vor dem Versand im Werk kalibriert. Bei stabiler Einsatzumgebung wird eine Neukalibrierung alle 12 Monate empfohlen. Ändern sich die Arbeitsbedingungen (Temperatur, Messumgebung), muss bei einigen Modulen der Nullpunkt neu eingestellt werden. Zwei Verfahren sind möglich:

• Durch den Kunden. Aufgabe eines Prüfgases oder Vergleich mit dem Referenzgerät einer Messstation. Der neue Korrekturfaktor wird nach der Formel des Herstellers berechnet und anschließend in der Kalibrierungsoberfläche der Plattform AIRINS.ai gespeichert.
• Durch Rücksendung ins Werk, zur jährlichen Inspektion und Kalibrierung. Während der Garantiezeit kostenlos, die Versandkosten trägt der Kunde. Außerhalb der Garantie wird sie nach den Ergebnissen der Inspektion berechnet, die Kosten werden vorab zur Freigabe mitgeteilt.

Lebensdauer. Durchschnittlich 3 Jahre, abhängig von der Einsatzhäufigkeit und den gemessenen Konzentrationen. Bei häufigem Einsatz in stark belasteten Gebieten verkürzt sich diese Dauer.

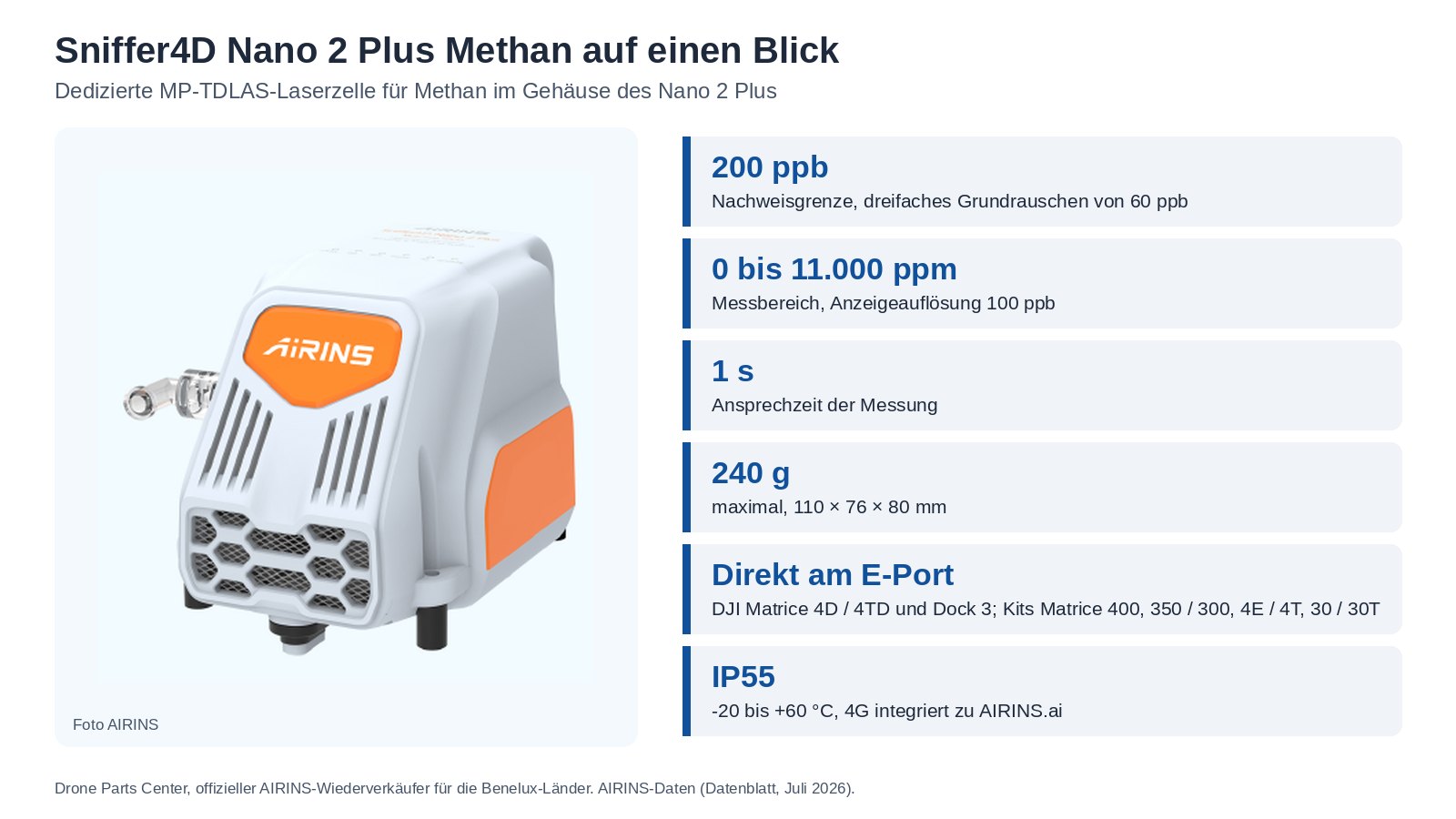

Technische Daten

Den Sniffer4D Nano 2 Plus im Einsatz sehen

Bei Drone Parts Center bestellen

Drone Parts Center, offizieller AIRINS-Wiederverkäufer für die Benelux-Länder, hilft Ihnen bei der Wahl zwischen der Messung in der Schadstofffahne und der Ferndetektion und übernimmt die Schulung in Nivelles oder bei Ihnen vor Ort. Fordern Sie ein Angebot an: Behörden können per Bestellschein bestellen, innergemeinschaftliche Rechnungsstellung ohne MwSt. für umsatzsteuerpflichtige Unternehmen. Entdecken Sie das gesamte AIRINS-Sortiment und unsere Lösungen für die Umweltüberwachung.
