DJI Matrice 5TD – Wärmebilddrohne für DJI Dock 4, mit O4 Ground Station

Drone Parts Center ist autorisierter DJI Enterprise Händler im Benelux, seit 2017 im Bereich professioneller Drohnen tätig.

Die Matrice 5TD wird als Combo mit der DJI O4 Ground Station angeboten. Die Akkus werden separat verkauft. Sie findet Platz im DJI Dock 4; das Komplettsystem gibt es als Paket DJI Dock 4 + Matrice 5TD mit vier Akkus.

Angebot für die DJI Matrice 5TD anfordern →

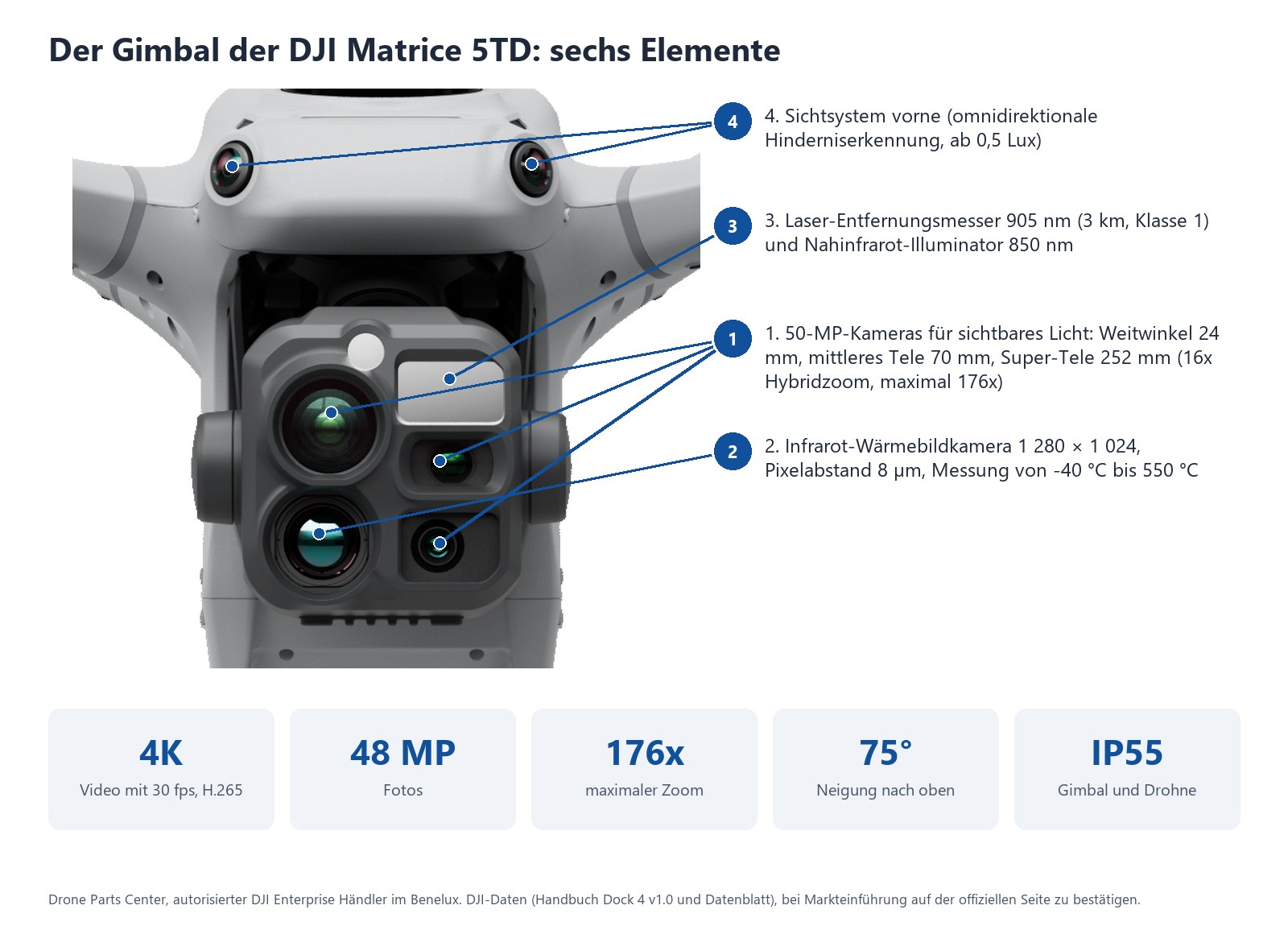

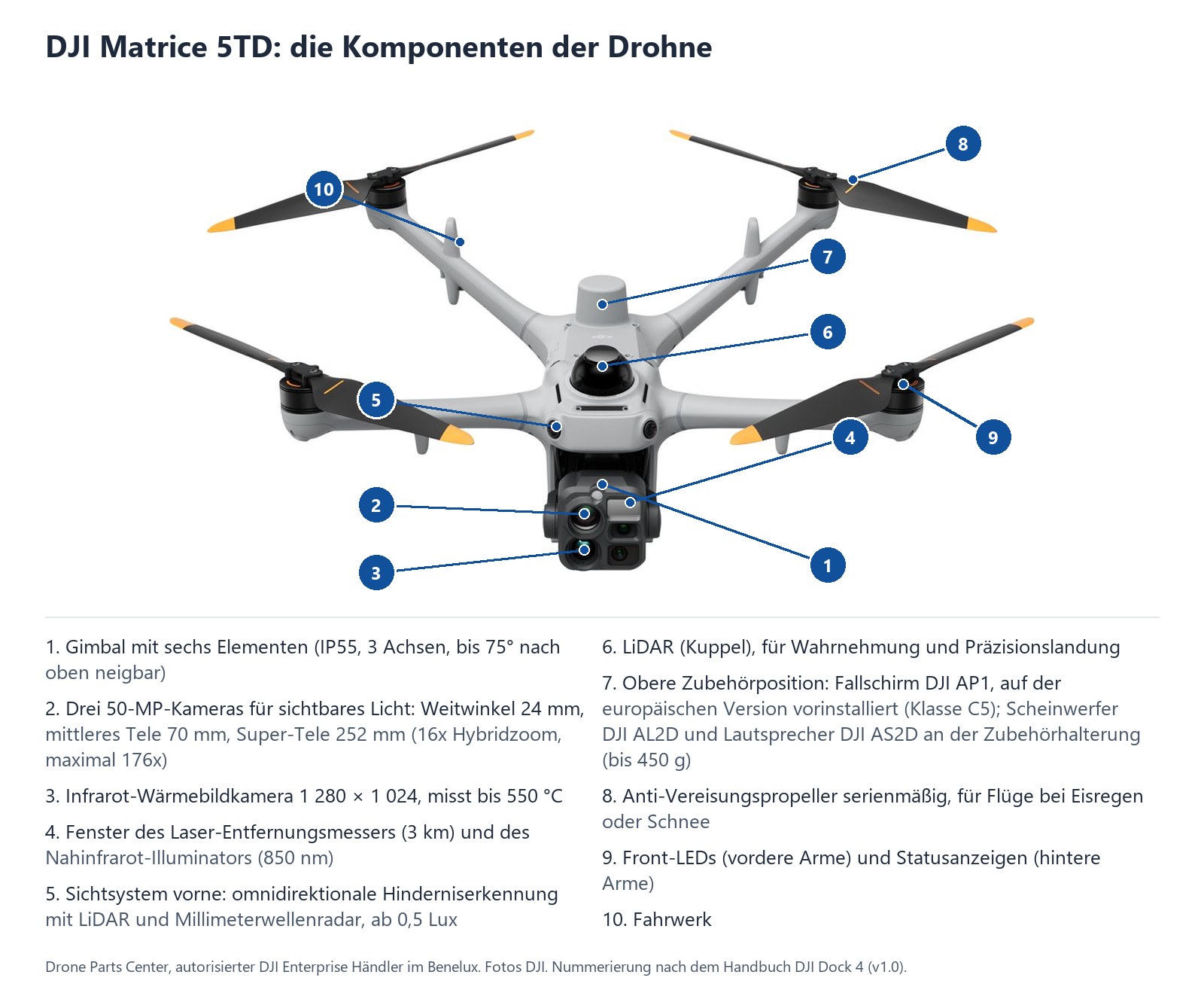

Ein Gimbal mit sechs Elementen

• Weitwinkelkamera: 1/0,98-Zoll-Sensor mit 50 MP, 23,5 mm äquivalent, f/1.8, Bildwinkel 85,7°.
• Mittlere Telekamera: 1/1,28-Zoll-Sensor mit 50 MP, 70 mm äquivalent, f/2.88.
• Super-Telekamera: 1/1,5-Zoll-RYYB-Sensor mit 50 MP, 252 mm äquivalent (11x), f/2.8; 16x Digitalzoom, bis 176x Hybridzoom.
• Infrarot-Wärmebildkamera: 1 280 × 1 024 (Superauflösung 2 560 × 2 048), Pixelabstand 8 µm, 53 mm äquivalent, Bildwinkel 45°, f/0.85, 32x Digitalzoom, NETD 50 mK; Messung von -40 °C bis 150 °C und von 0 °C bis 550 °C, Genauigkeit ±2 °C oder ±2 %.
• Nahinfrarot-Laserilluminator (850 nm) für die Nachtsicht.
• Laser-Entfernungsmesser: 905 nm, Klasse 1, Reichweite 3 km bei einem Ziel mit 25 % Reflexionsgrad (bis 6 km je nach Ziel), Genauigkeit ±(50 cm + 0,1 % der Entfernung).
• 4K-Video mit 30 fps in H.265, Fotos bis 48 MP, Nachtmodus; 3-Achsen-Gimbal, bis 75° nach oben neigbar, IP55.

Nach jeder Mission werden Fotos und Videos automatisch von der Drohne an das Dock und anschließend an DJI FlightHub 2 übertragen.

Nachts und weiter sehen

• RYYB-Tele: Ein gelber Filter ersetzt den grünen Filter und lässt mehr Licht durch, laut DJI etwa 30 % mehr; nachts bleibt das Bild heller und schärfer als mit einem herkömmlichen RGB-Sensor.
• Nachtmodus: Die 1/0,98-Zoll-Weitwinkelkamera öffnet bis f/1.8, und der Prozessor fusioniert Bilder mit bis zu 20 Hz für 4K-Nachtvideo; der Nahinfrarot-Laserilluminator beleuchtet die Szene ohne sichtbares Licht, für verdeckte Einsätze.
• Details auf Distanz: Laut DJI bleibt ein Kennzeichen auf 400 m lesbar und eine Schraube auf 100 m sichtbar.
• Fusionierte Wärmebildansicht: sichtbares und thermisches Bild kombiniert als Bild-in-Bild (PIP) oder MSX-Fusion, mit Konturen oder thermischen Details.
• Weitwinkel und Zoom mit einer Aufnahme, und Panoramen 2,4-mal schneller als mit dem Dock 3, laut DJI.
• Kartierung: auf 120 m, bei Nadir- oder Schrägmissionen, Aerotriangulationsgenauigkeit von etwa 10 cm an den Kontrollpunkten, mit 12-MP-Bildern (DJI).

Präzision und Wahrnehmung

• Integriertes RTK: Positionsgenauigkeit von 1 cm + 1 ppm horizontal und 1,5 cm + 1 ppm vertikal; Schweben innerhalb von ±0,1 m bei Windstille oder schwachem Wind. Positionierung unempfindlich gegen GNSS-Störungen, mit sichtgestütztem Schweben und Rückflug bei schwachem Signal.

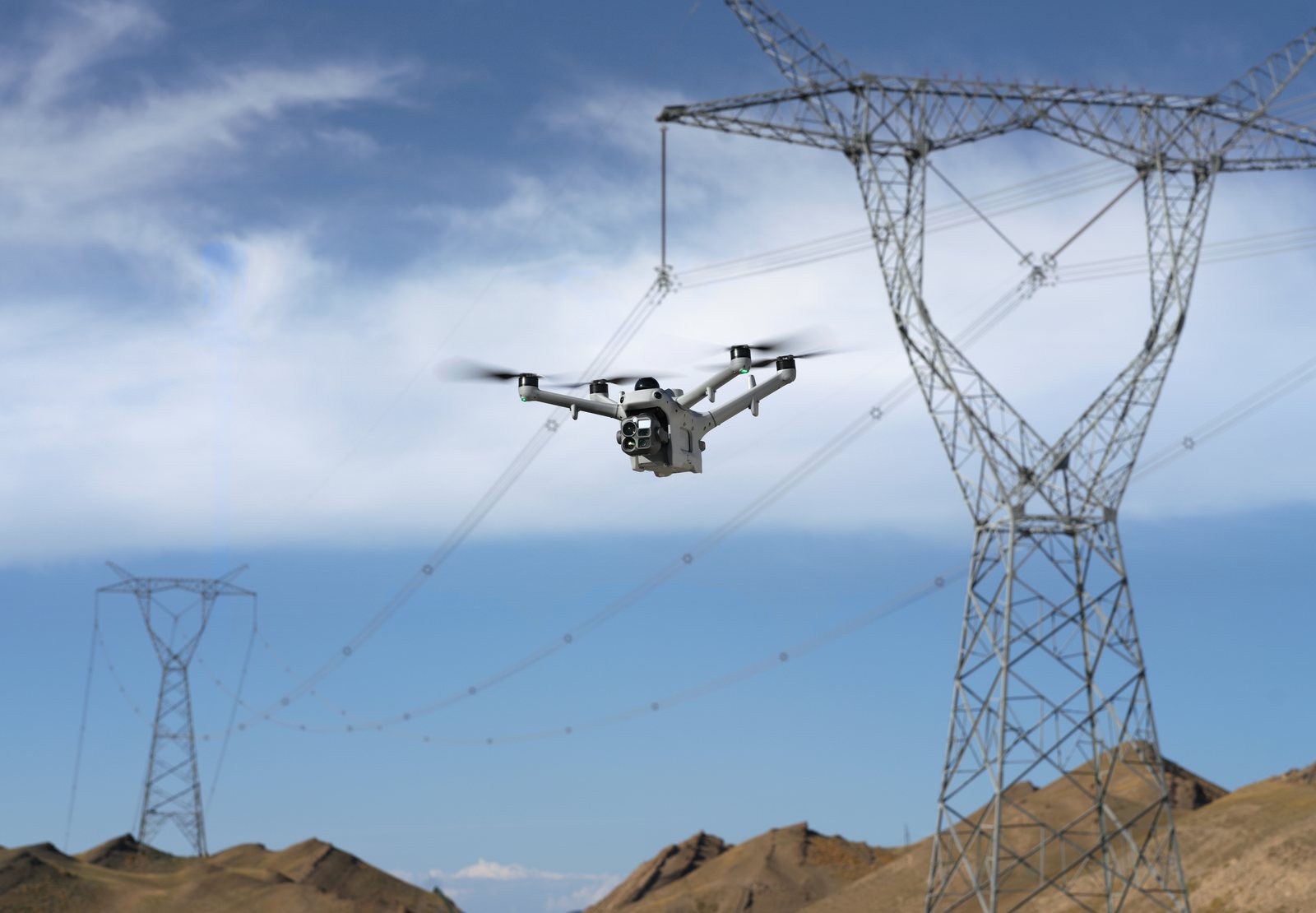

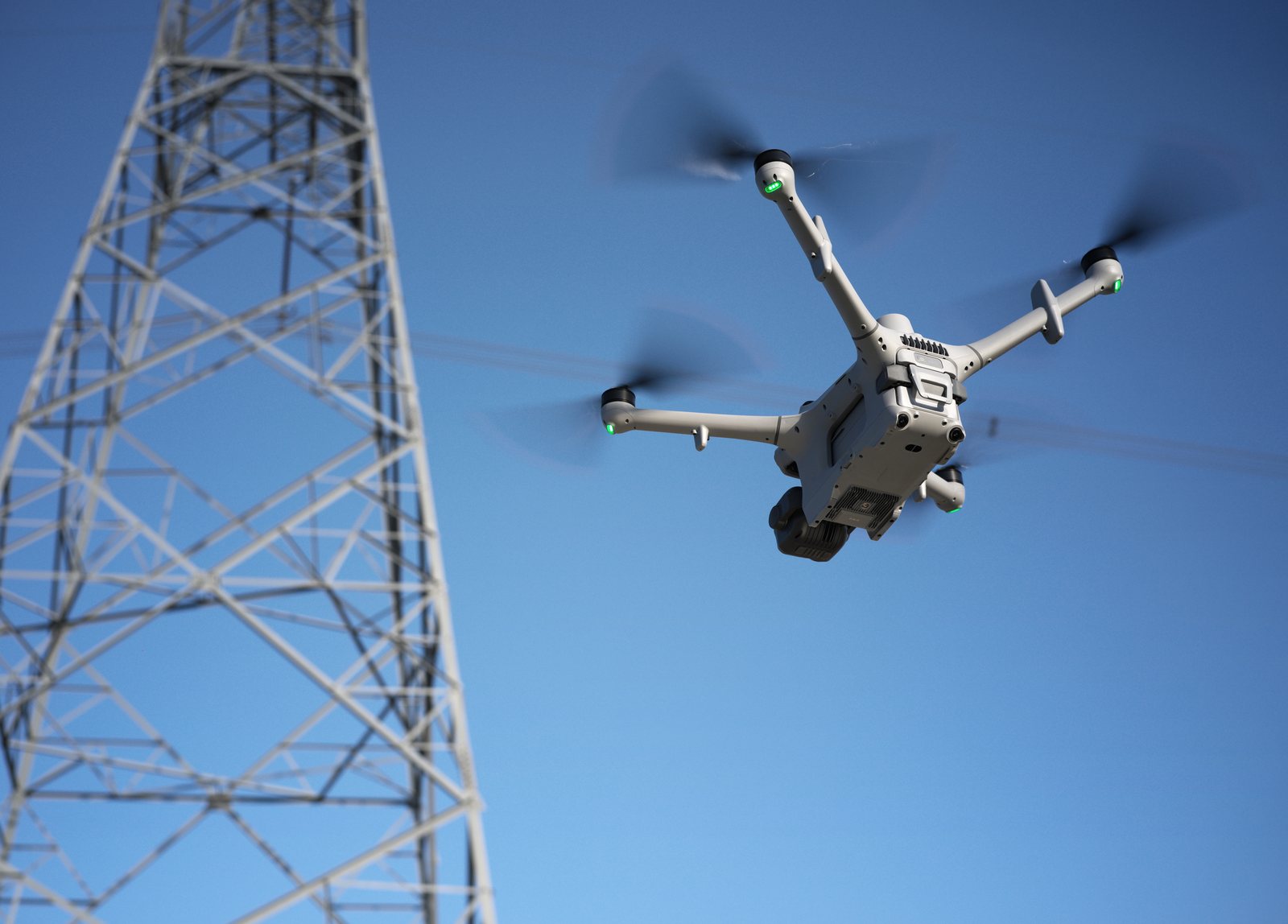

• Omnidirektionale Hinderniserkennung: sechs Farbkameras für die Sicht, LiDAR, 3D-Infrarotsensor und integriertes Millimeterwellenradar; erkennt ein 11-mm-Kabel, arbeitet ab 0,5 Lux und stoppt die Drohne automatisch vor einer Stromleitung.
• Geländefolge in Echtzeit: Ohne DSM-Datei folgt das Sichtsystem während der Mission dem Gelände, bei Neigungen bis 75°.
• DJI AirSense: Empfang von ADS-B-Signalen bemannter Luftfahrzeuge im Umkreis von 10 km, mit Warnungen in DJI FlightHub 2.
• Nachtflüge: Signalleuchte und Zusatzbeleuchtung, um die Drohne zu erkennen.
• Höhenwarnung in Echtzeit, sobald die Drohne die festgelegte Grenze überschreitet.
• Remote-ID-Erkennung: Die Drohne erkennt DJI-Drohnen, die eine Remote ID aussenden, im Umkreis von 200 m, zur Koordination zwischen Luftfahrzeugen.

Übertragung: O4 Enterprise Enhanced und integriertes 4G

Die Verbindung läuft über die Technologie DJI O4 Enterprise Enhanced, weitergeleitet von der DJI O4 Ground Station: 12 km Reichweite nach CE. Die erweiterte Übertragung (Enhanced Transmission) ergänzt sie um das 4G-Netz: Die Drohne verfügt über zwei Mobilfunkchips und benötigt nur eine Nano-SIM-Karte, ohne externen Dongle; dieser Dienst ist nur in bestimmten Ländern verfügbar. Das Video wird an Bord in H.265 codiert und ohne Neucodierung in die Cloud weitergeleitet, mit etwa 160 ms Latenz laut DJI; Medien werden mit 20 MB/s über die Funkverbindung und 80 MB/s per WLAN heruntergeladen.

Sicherheit: Geo-Caging, FTS und Fallschirm

• Geo-Caging: Der Betreiber legt in DJI FlightHub 2 das Flugvolumen und das Notfallvolumen fest.
• Flugabbruchsystem (FTS): in die Zelle integriert und unabhängig vom Autopiloten, wird es automatisch ausgelöst, wenn die Drohne das Betriebsvolumen verlässt oder bei einer Störung, oder manuell über DJI FlightHub 2; die Motoren stoppen und der Fallschirm öffnet sich, sofern installiert, mit Blinkleuchte und akustischem Alarm. Es funktioniert selbst bei vollständigem Stromausfall der Drohne und benötigt mindestens eine 4G-SIM-Karte.
• Fallschirm DJI AP1: 107 g, Auslösung ab 35 m über Grund, Endsinkgeschwindigkeit höchstens 6 m/s; konform mit ASTM F3322 (mehr als 45 Auslösetests) und dem EASA-Nachweisverfahren MoC 2512. Drei Jahre keine Werksprüfung, sofern die Selbsttests bestanden werden; nach einer Auslösung zu ersetzen. In Europa wird die Matrice 5TD mit vorinstalliertem Fallschirm geliefert; die Version ohne Fallschirm wird dort nicht angeboten.
• Remote ID: direkte Fernidentifizierung, im Flug nach der europäischen Norm EN 4709-002 ausgesendet.

Funktionen mit künstlicher Intelligenz

• Automatischer Vergleich zweier Flüge: Unterschiede werden auf Bildern und Modellen markiert.
• Präzise Wiederholung der Flugroute: dieselben Blickwinkel bei jedem Kontrollflug, mit mindestens 95 % Überlappung.
• Schnelle Modellierung: Die Fotos werden während des Flugs übertragen, Modell in etwa 3 Min. verfügbar (rund hundert Fotos).
• KI-Erkennung an Bord: 17 Zieltypen, die die Drohne selbst erkennt, darunter Personen und Fahrzeuge nach Farbe filterbar, Rauch und Feuer, Vieh (Kühe, Pferde, Schafe), Baumaschinen, Tankwagen, Fahrräder, Motorräder und Treibgut.
• Analyzer Pro: Erkennung von Veränderungen an einem Standort und Berechnung der geografischen Koordinaten von Zielen.

Europäische Klassen C5 und C6

Die DJI Matrice 5TD (Modell M5TD) fällt in die Klasse C6, wenn sie mit dem DJI Dock 4 eingesetzt wird, und mit dem Fallschirm DJI AP1 in die Klasse C5, bei einer maximalen Startmasse von 3 050 g. Die Klasse ist eine Voraussetzung für die Standardszenarien (C5 für STS-01, C6 für STS-02), für sich genommen aber keine Genehmigung: Der Zugang hängt zudem von der Erklärung des Betreibers, der Kompetenz des Fernpiloten und dem Betriebshandbuch ab.

Matrice 5TD oder Matrice 4TD?

Vergleich von DJI. Die Matrice 4TD bleibt mit dem DJI Dock 4 kompatibel.

Zubehör

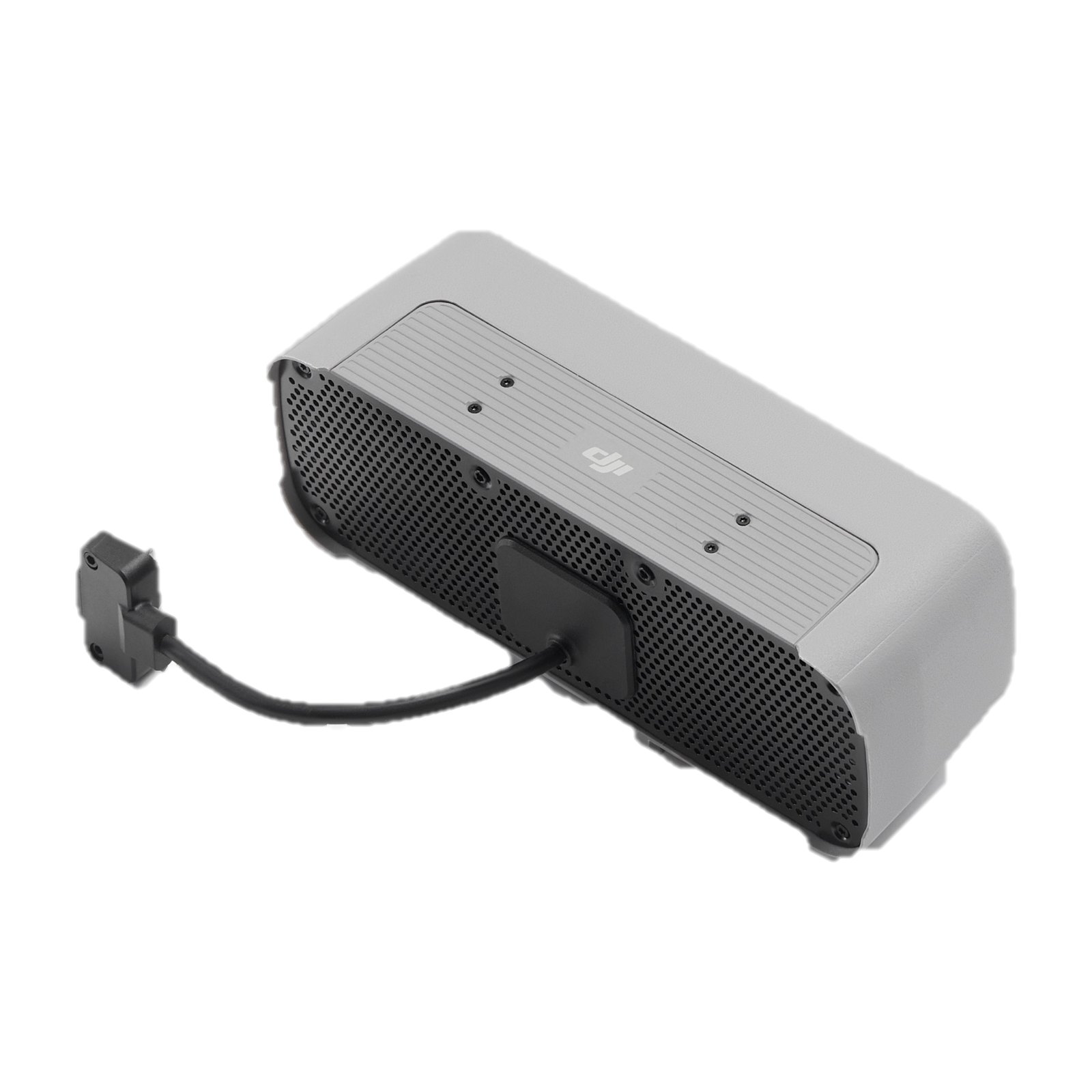

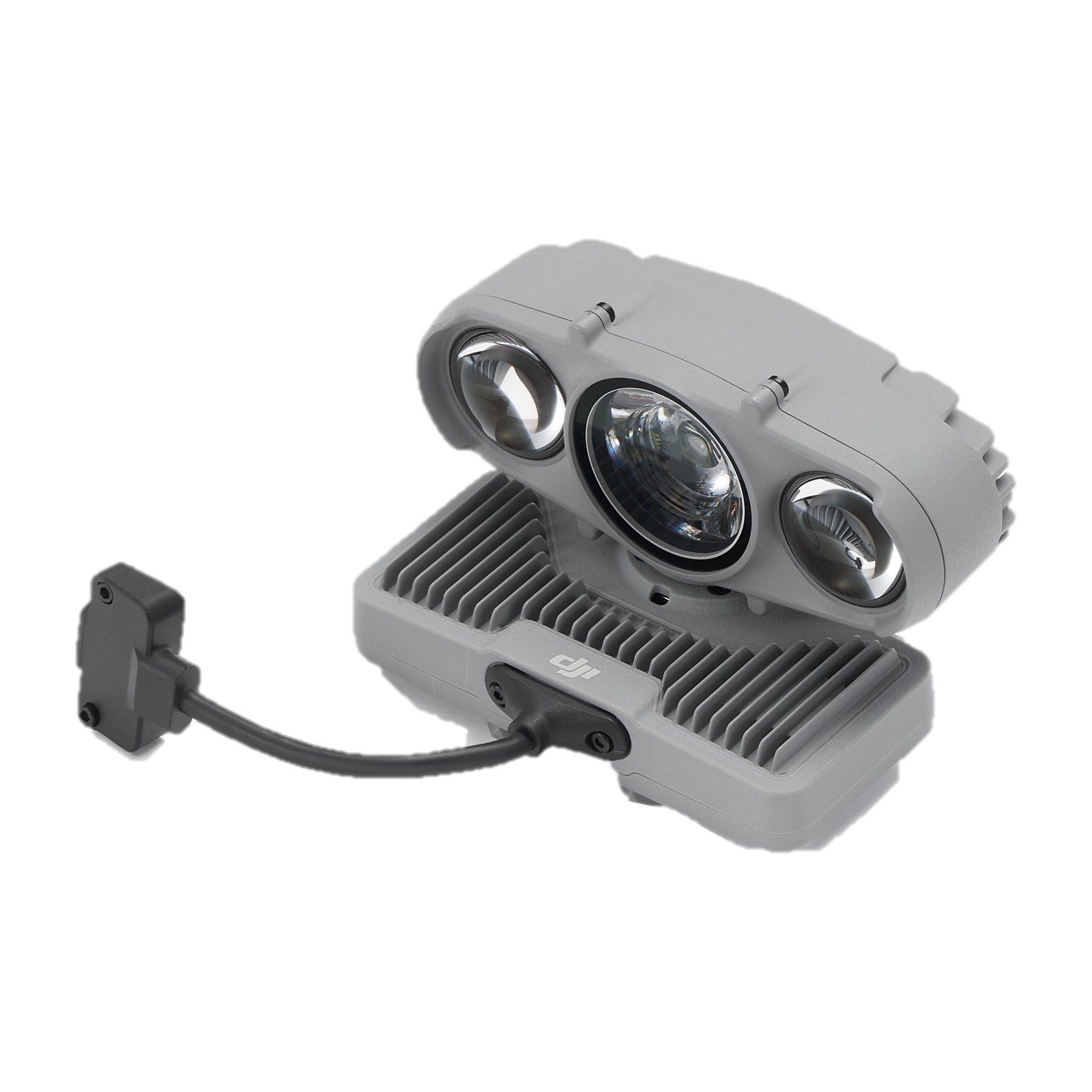

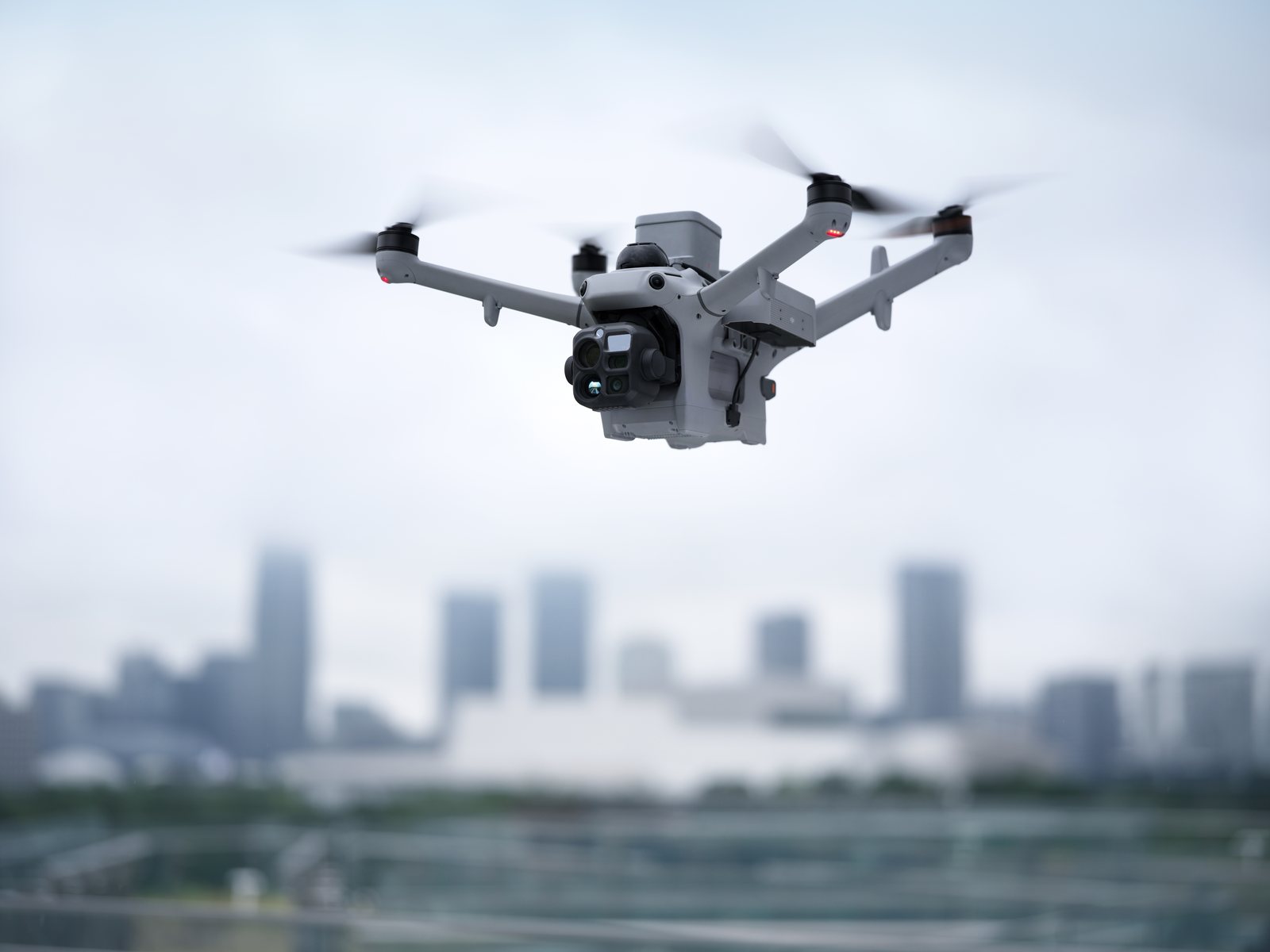

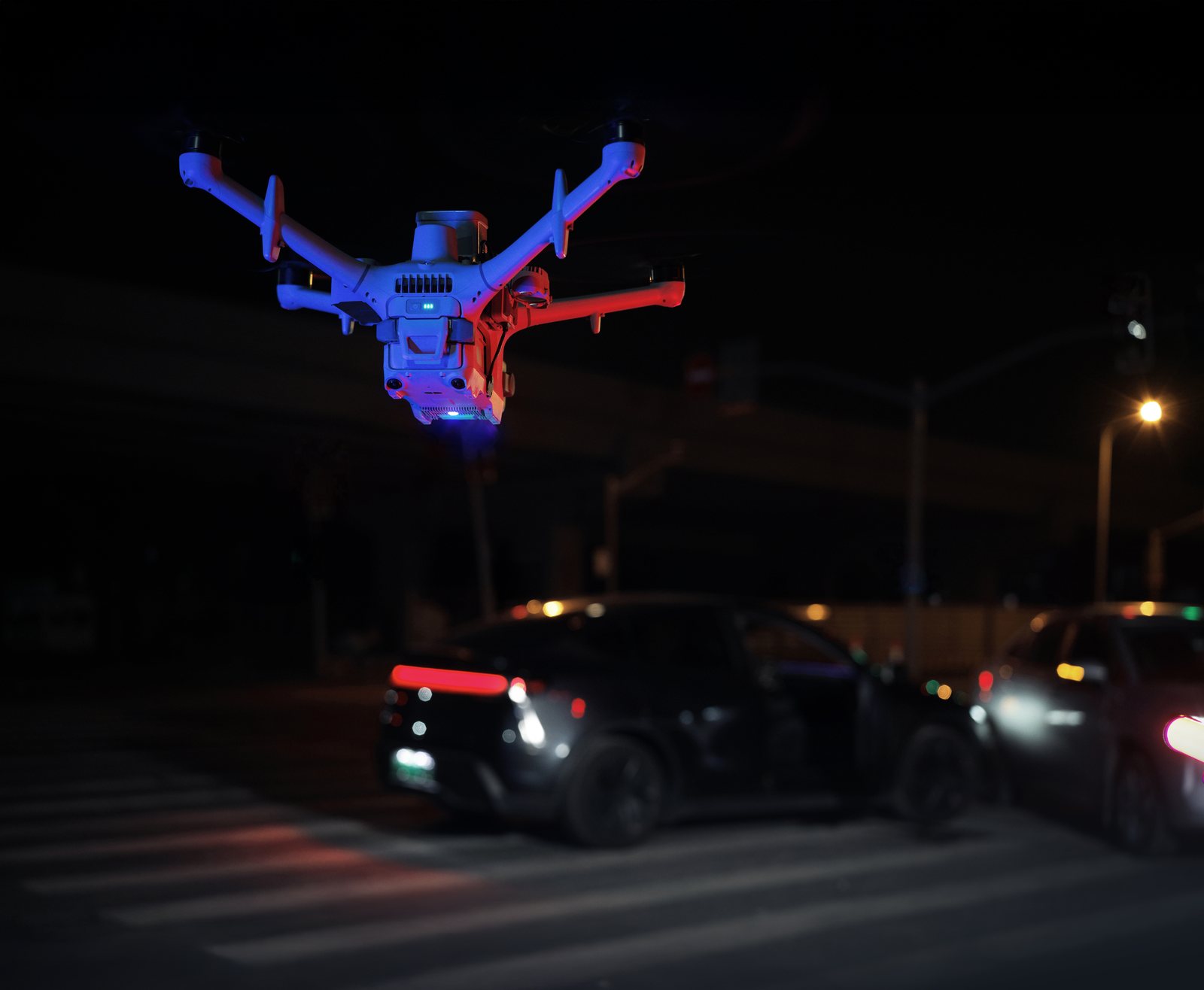

Der Lautsprecher DJI AS2D (120,5 dB auf 1 m, Reichweite 400 m; Live- oder aufgezeichnete Durchsagen, Text-to-Speech in 7 Sprachen mit DJI FlightHub 2 in der Public Cloud, Push-to-Talk; IP55), der Scheinwerfer DJI AL2D (Spot- und Flutlichtmodul, 2,6-mal heller als die Vorgängergeneration, leuchtet bis 100 m; Stroboskop, folgt dem Gimbal; IP55) und der Fallschirm DJI AP1 werden an der Zubehörhalterung der Matrice 5TD befestigt: der Lautsprecher links, der Scheinwerfer rechts, der Fallschirm oben. Die Halterung kann alle drei gleichzeitig aufnehmen, innerhalb von 450 g Nutzlast. Sie werden als Combo mit dieser Halterung angeboten. Bei eingeschaltetem Scheinwerfer ist die visuelle Hinderniserkennung deaktiviert: Nur das Millimeterwellenradar und das LiDAR bleiben aktiv. Lautsprecher und Scheinwerfer verkürzen die Flugzeit der Drohne. Die Drohne verfügt außerdem über anpassbare rote und blaue Warnleuchten.

Akkus: Der Akku DJI Matrice 5TD wird separat verkauft, vier pro System empfohlen. Lizenzen: DJI FlightHub 2 Business in der Cloud oder DJI FlightHub 2 On-Premises auf Ihren eigenen Servern; Schulung zu FlightHub 2. Das gesamte Sortiment: Drone In the Box.

Die wichtigsten technischen Daten der DJI Matrice 5TD

Kompatible AIRINS-Gassensoren

Das DJI Dock 4 und die DJI Matrice 5TD sind mit zwei AIRINS-Sensoren für die Gasdetektion bei automatisierten Missionen kompatibel: dem Sniffer4D Nano 2 Plus (Multigas oder Methan) und dem MetScan Nano 1D (Methan-Fernerkennung, TDLAS-Laser). Die Details finden Sie in unserer Kompatibilitätstabelle AIRINS und DJI.
