DJI Matrice 5TD – Thermische drone voor DJI Dock 4, met O4 Ground Station

Drone Parts Center is erkende DJI Enterprise dealer in de Benelux, actief in professionele drones sinds 2017.

De Matrice 5TD wordt aangeboden als combo met de DJI O4 Ground Station. De batterijen worden apart verkocht. Hij past in de DJI Dock 4; het volledige systeem is verkrijgbaar als pakket DJI Dock 4 + Matrice 5TD met vier batterijen.

Offerte aanvragen voor de DJI Matrice 5TD →

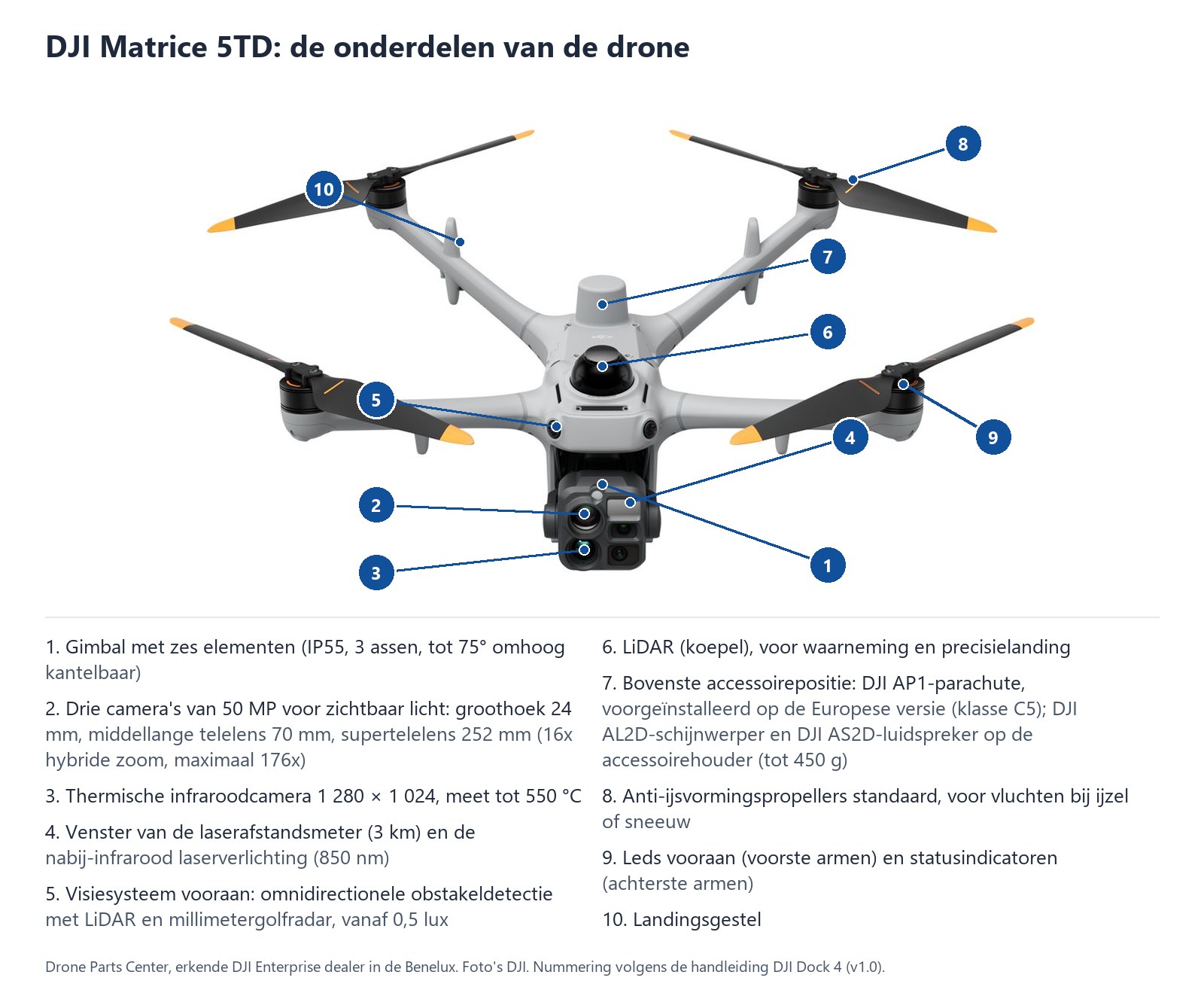

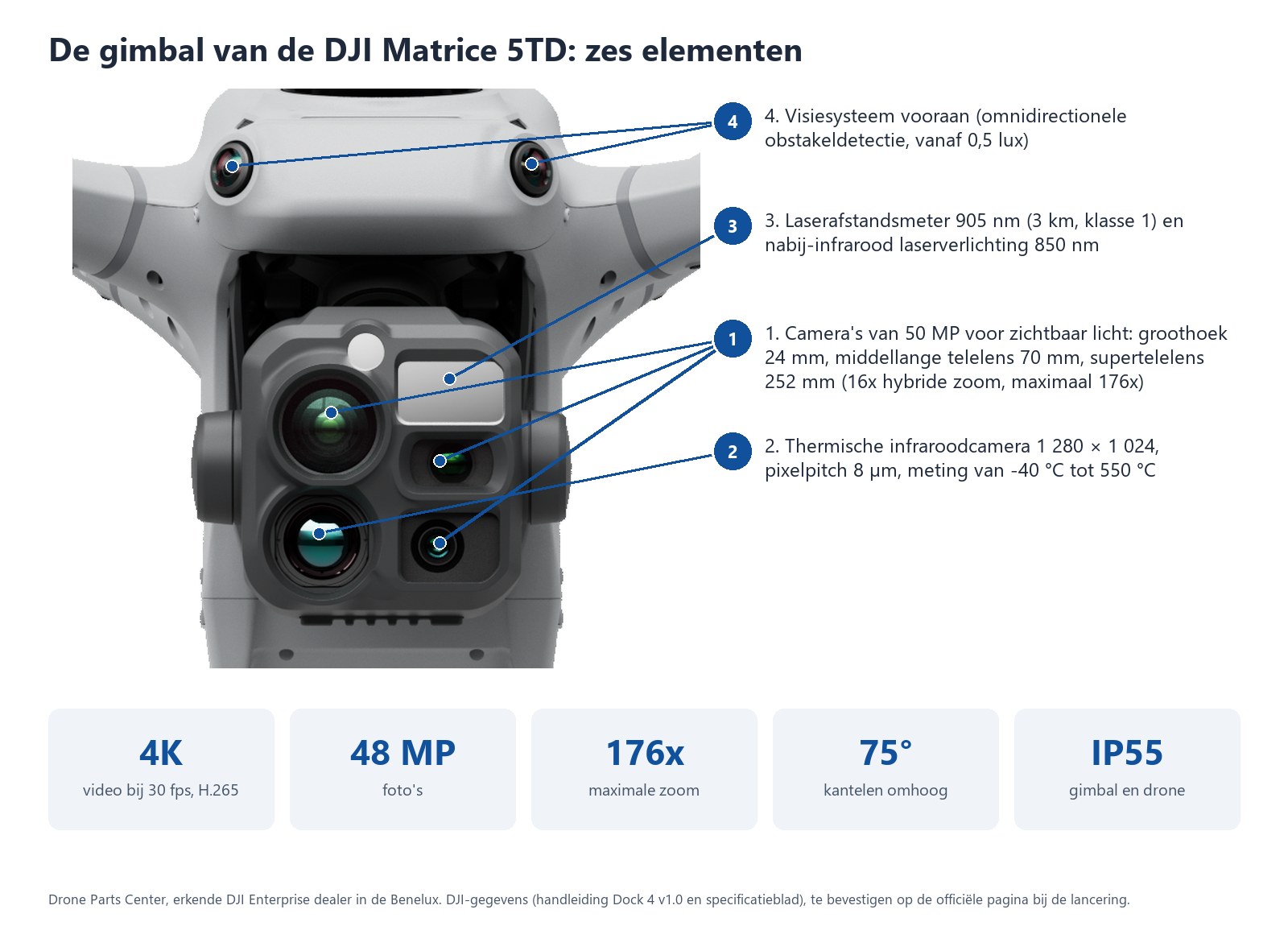

Een gimbal met zes elementen

• Groothoekcamera: 1/0,98-inch sensor van 50 MP, 23,5 mm equivalent, f/1.8, beeldhoek 85,7°.
• Camera met middellange telelens: 1/1,28-inch sensor van 50 MP, 70 mm equivalent, f/2.88.
• Camera met supertelelens: 1/1,5-inch RYYB-sensor van 50 MP, 252 mm equivalent (11x), f/2.8; 16x digitale zoom, tot 176x hybride zoom.
• Thermische infraroodcamera: 1 280 × 1 024 (superresolutie 2 560 × 2 048), pixelpitch 8 µm, 53 mm equivalent, beeldhoek 45°, f/0.85, 32x digitale zoom, NETD 50 mK; meting van -40 °C tot 150 °C en van 0 °C tot 550 °C, nauwkeurigheid ±2 °C of ±2 %.
• Laserilluminator voor nabij-infrarood (850 nm) voor nachtzicht.
• Laserafstandsmeter: 905 nm, klasse 1, bereik 3 km op een doel met 25 % reflectie (tot 6 km afhankelijk van het doel), nauwkeurigheid ±(50 cm + 0,1 % van de afstand).
• 4K-video bij 30 fps in H.265, foto’s tot 48 MP, nachtmodus; 3-assige gimbal, tot 75° omhoog kantelbaar, IP55.

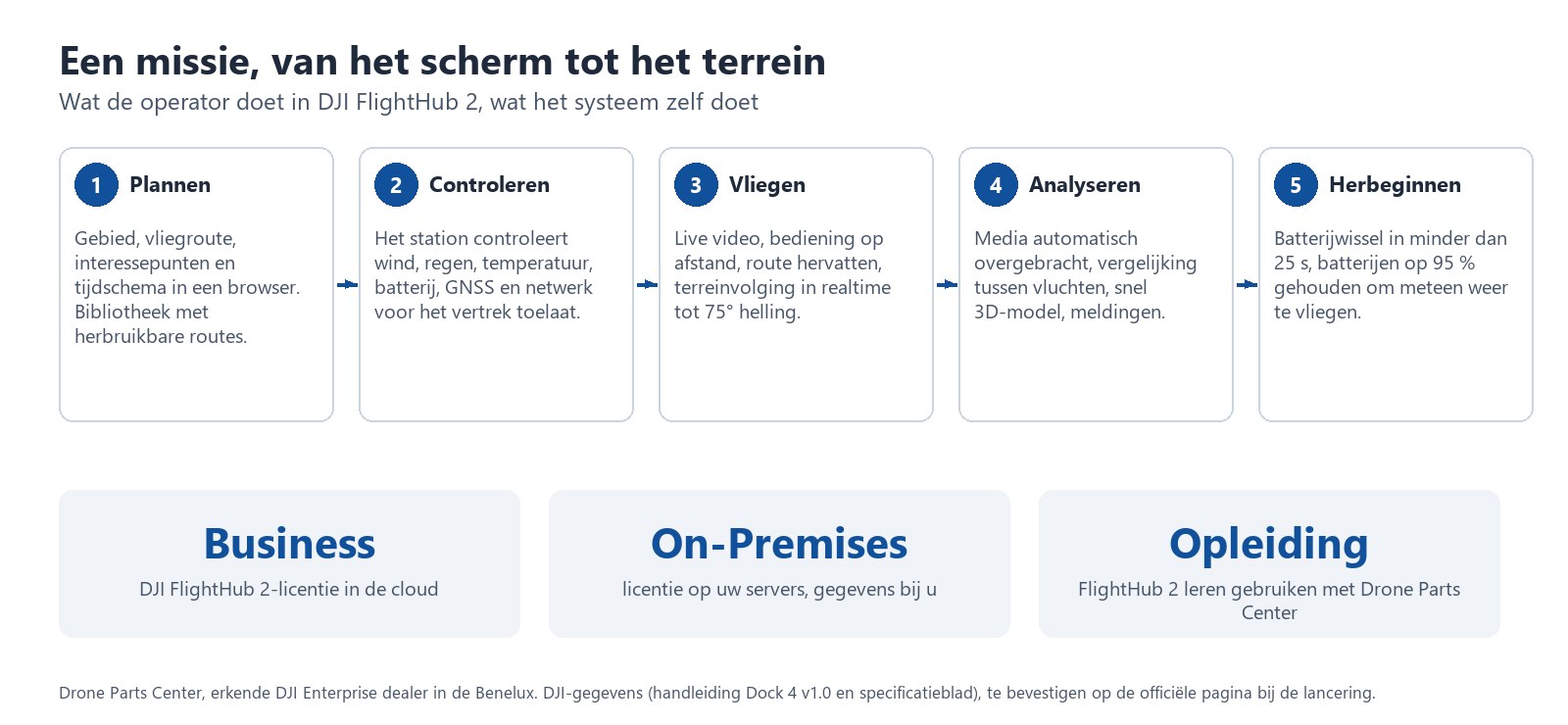

Na elke missie worden de foto’s en video’s automatisch van de drone naar het dock overgebracht, en daarna naar DJI FlightHub 2.

‘s Nachts en verder zien

• RYYB-telelens: een geel filter vervangt het groene filter en laat meer licht door, ongeveer 30 % meer volgens DJI; ‘s nachts blijft het beeld helderder en scherper dan met een klassieke RGB-sensor.
• Nachtmodus: de groothoekcamera van 1/0,98 inch opent tot f/1.8 en de processor voegt beelden samen tot 20 Hz voor 4K-nachtvideo; de laserilluminator voor nabij-infrarood verlicht de scène zonder zichtbaar licht, voor discrete operaties.
• Details op afstand: volgens DJI blijft een nummerplaat leesbaar op 400 m en een schroef zichtbaar op 100 m.
• Gecombineerd thermisch beeld: zichtbaar en thermisch beeld gecombineerd als beeld-in-beeld (PIP) of MSX-fusie, met contouren of thermische details.
• Groothoek en zoom in één opname, en panorama’s 2,4 keer sneller dan met de Dock 3, volgens DJI.
• Cartografie: op 120 m, bij nadir- of schuine missies, nauwkeurigheid van de aerotriangulatie van ongeveer 10 cm op de controlepunten, met beelden van 12 MP (DJI).

Precisie en waarneming

• Ingebouwde RTK: positienauwkeurigheid van 1 cm + 1 ppm horizontaal en 1,5 cm + 1 ppm verticaal; zweven binnen ±0,1 m bij geen of weinig wind. Positiebepaling bestand tegen GNSS-storing, met visueel ondersteund zweven en terugkeren bij een zwak signaal.

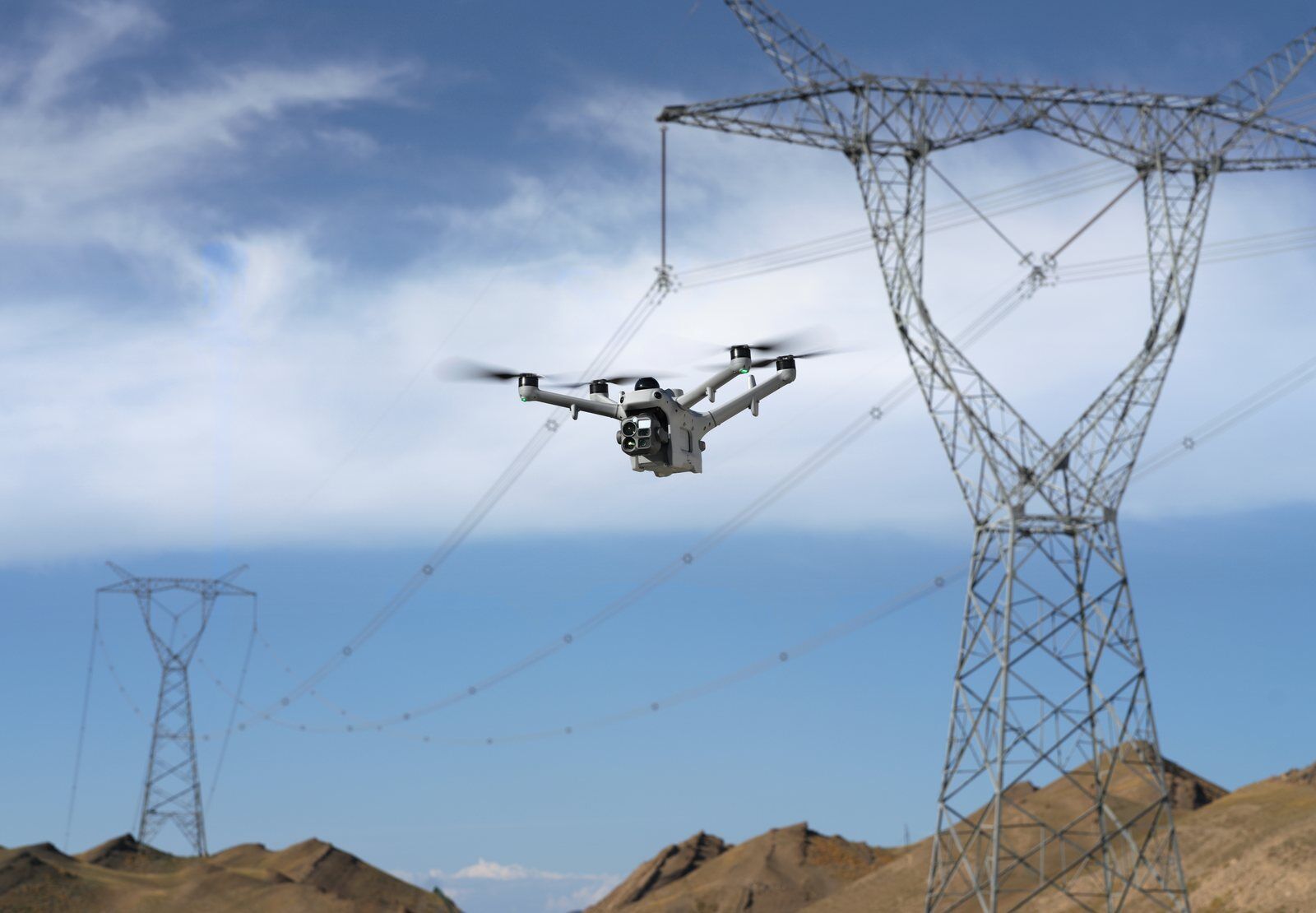

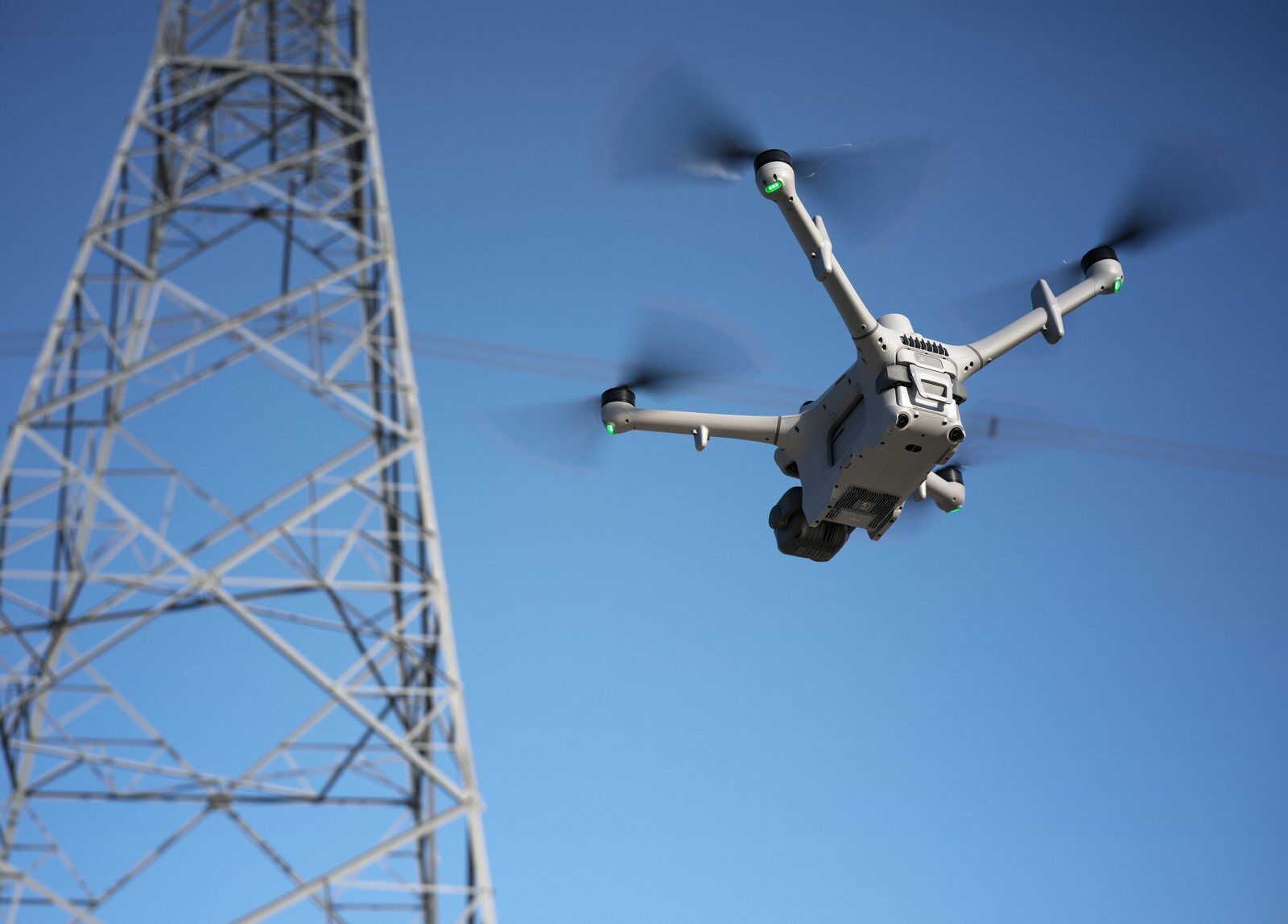

• Omnidirectionele obstakeldetectie: zes kleurencamera’s voor visie, LiDAR, 3D-infraroodsensor en ingebouwde millimetergolfradar; detecteert een kabel van 11 mm, werkt vanaf 0,5 lux en stopt de drone automatisch vóór een hoogspanningslijn.
• Terreinvolging in realtime: zonder DSM-bestand volgt het visiesysteem het reliëf tijdens de missie, bij hellingen tot 75°.
• DJI AirSense: ontvangst van ADS-B-signalen van bemande luchtvaartuigen binnen een straal van 10 km, met waarschuwingen in DJI FlightHub 2.
• Nachtvluchten: baken en hulpverlichting om de drone te kunnen zien.
• Hoogtewaarschuwing in realtime zodra de drone de ingestelde grens overschrijdt.
• Remote ID-detectie: de drone herkent DJI-drones die een Remote ID uitzenden binnen een straal van 200 m, voor coördinatie tussen luchtvaartuigen.

Transmissie: O4 Enterprise Enhanced en ingebouwde 4G

De verbinding loopt via de DJI O4 Enterprise Enhanced-technologie, doorgegeven door de DJI O4 Ground Station: 12 km bereik onder CE. De versterkte transmissie (Enhanced Transmission) voegt daar het 4G-netwerk aan toe: de drone is uitgerust met twee mobiele chips en heeft alleen een nano-simkaart nodig, zonder externe dongle; deze dienst is slechts in bepaalde landen beschikbaar. De video wordt aan boord in H.265 gecodeerd en zonder hercodering naar de cloud doorgestuurd, met ongeveer 160 ms vertraging volgens DJI; media worden gedownload met 20 MB/s via de radioverbinding en 80 MB/s via wifi.

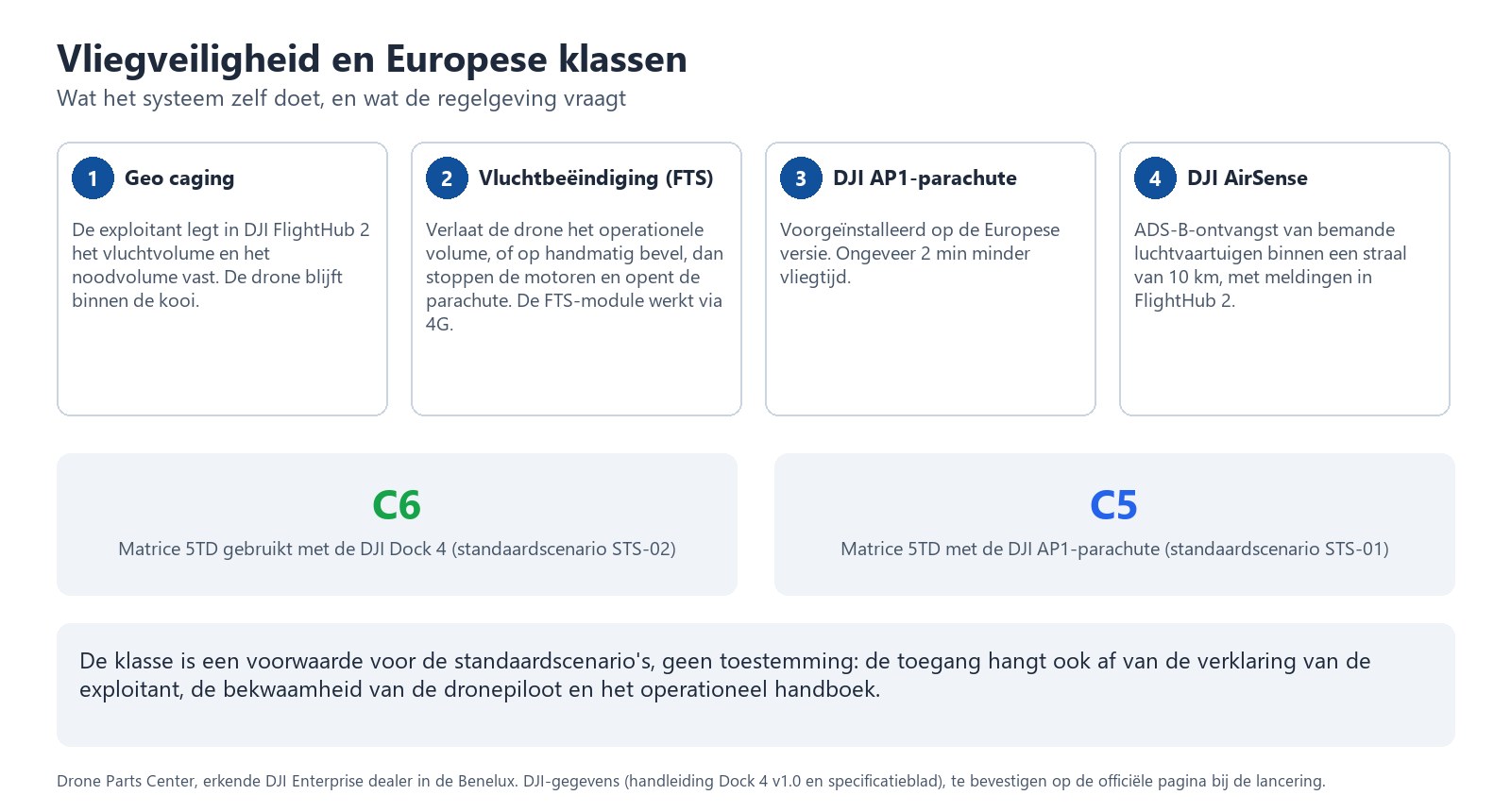

Veiligheid: geo caging, FTS en parachute

• Geo caging: de exploitant legt in DJI FlightHub 2 het vluchtvolume en het noodvolume vast.
• Vluchtbeëindigingssysteem (FTS): ingebouwd in het casco en onafhankelijk van de autopiloot, wordt het automatisch geactiveerd als de drone het operationeel volume verlaat of bij een storing, of handmatig vanuit DJI FlightHub 2; de motoren stoppen en de parachute gaat open als die geïnstalleerd is, met knipperbaken en geluidsalarm. Het werkt zelfs bij een volledig stroomverlies van de drone en vereist minstens één 4G-simkaart.
• DJI AP1-parachute: 107 g, opent vanaf 35 m boven de grond, eindsnelheid bij de daling van maximaal 6 m/s; conform ASTM F3322 (meer dan 45 ontplooiingstests) en het aanvaardbare middel van naleving MoC 2512 van het EASA. Geen controle in de fabriek gedurende drie jaar als de zelftests slagen; te vervangen na een ontplooiing. In Europa wordt de Matrice 5TD geleverd met voorgeïnstalleerde parachute; de versie zonder parachute wordt daar niet verkocht.
• Remote ID: directe identificatie op afstand, tijdens de vlucht uitgezonden volgens de Europese norm EN 4709-002.

Functies met artificiële intelligentie

• Automatische vergelijking tussen twee vluchten: verschillen gemarkeerd op beelden en op modellen.
• Nauwkeurige herhaling van de vliegroute: dezelfde standpunten bij elke ronde, met minstens 95 % overlap.
• Snelle modellering: de foto’s worden tijdens de vlucht verzonden, model beschikbaar in ongeveer 3 min (een honderdtal foto’s).
• AI-detectie aan boord: 17 soorten doelen die de drone zelf herkent, waaronder personen en voertuigen te filteren op kleur, rook en vuur, vee (koeien, paarden, schapen), bouwmachines, tankwagens, fietsen, motoren en drijvend afval.
• Analyzer Pro: detectie van veranderingen op een locatie en berekening van de geografische coördinaten van doelen.

Europese klassen C5 en C6

De DJI Matrice 5TD (model M5TD) valt onder klasse C6 wanneer hij met de DJI Dock 4 wordt gebruikt, en onder klasse C5 met de DJI AP1-parachute, bij een maximale startmassa van 3 050 g. De klasse is een voorwaarde voor de standaardscenario’s (C5 voor STS-01, C6 voor STS-02), geen toestemming op zich: de toegang hangt ook af van de verklaring van de exploitant, de bekwaamheid van de dronepiloot en het operationeel handboek.

Matrice 5TD of Matrice 4TD?

Vergelijking door DJI. De Matrice 4TD blijft compatibel met de DJI Dock 4.

Accessoires

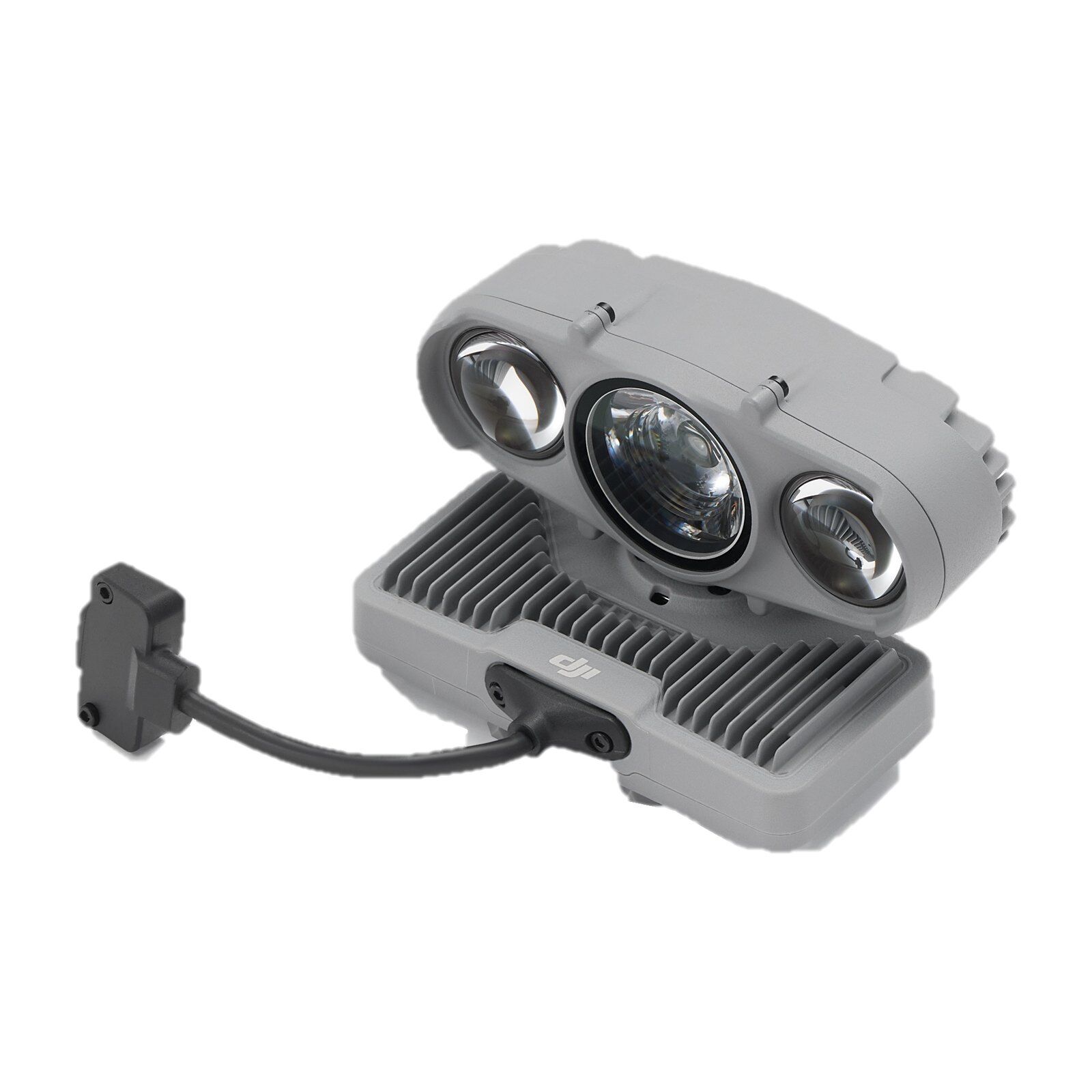

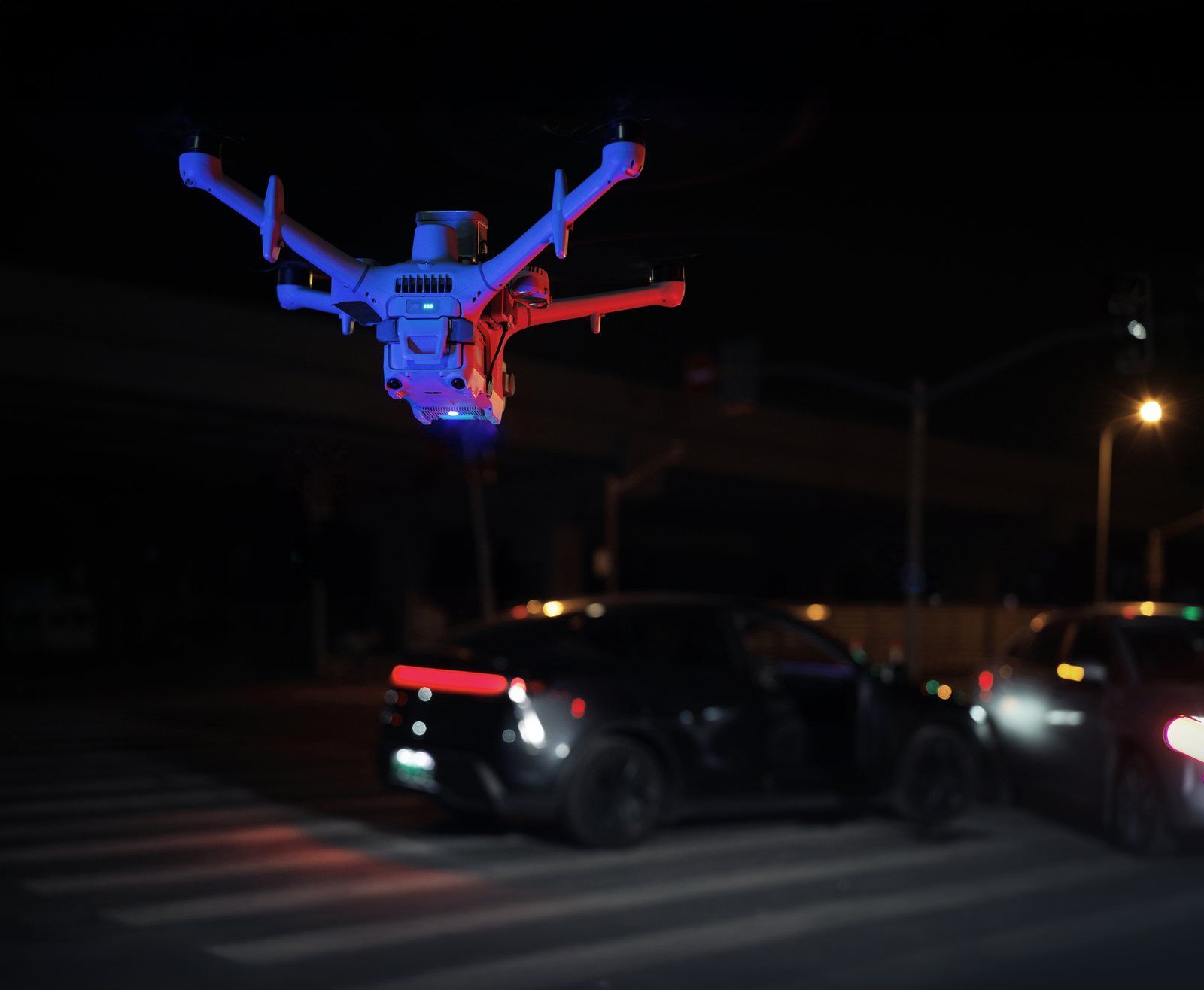

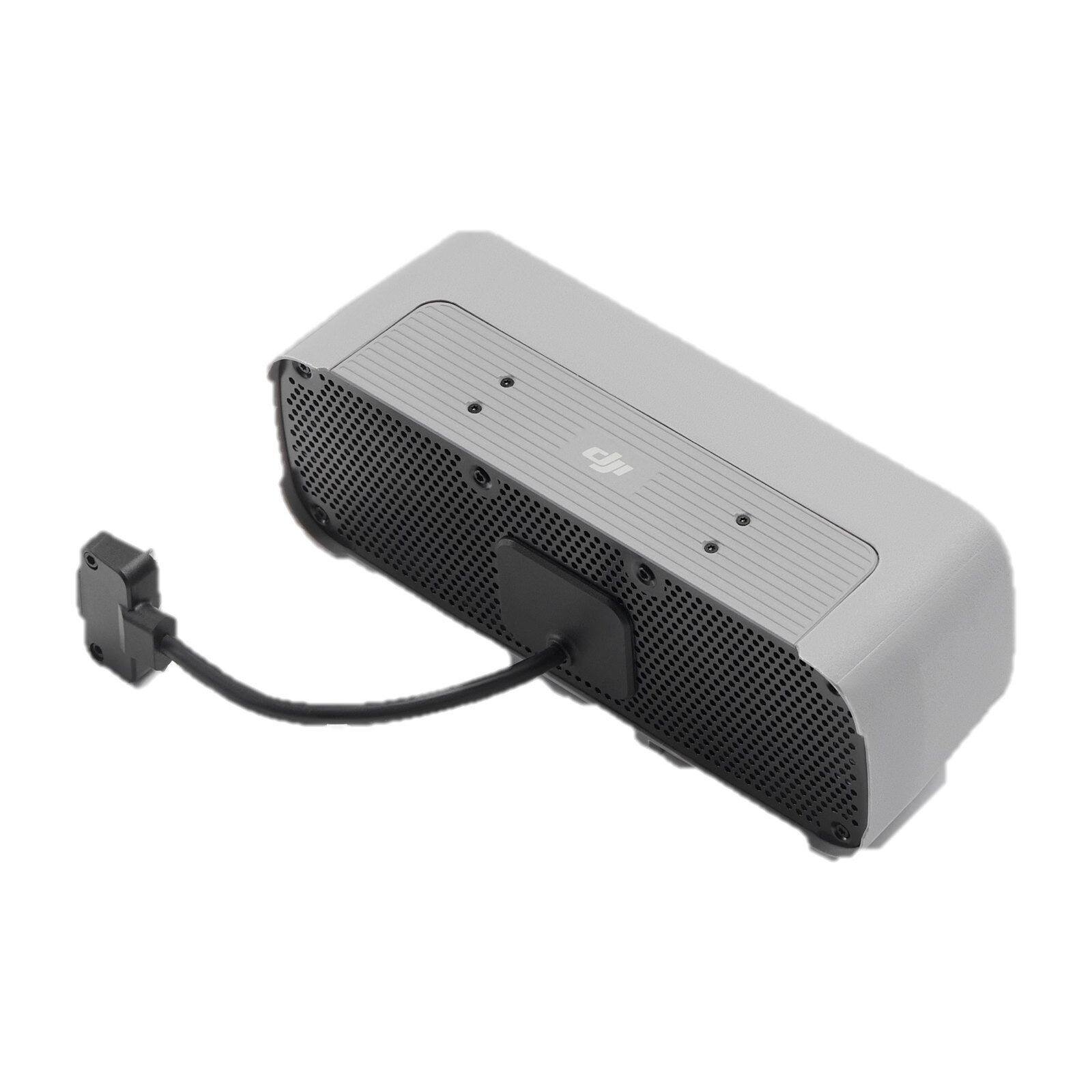

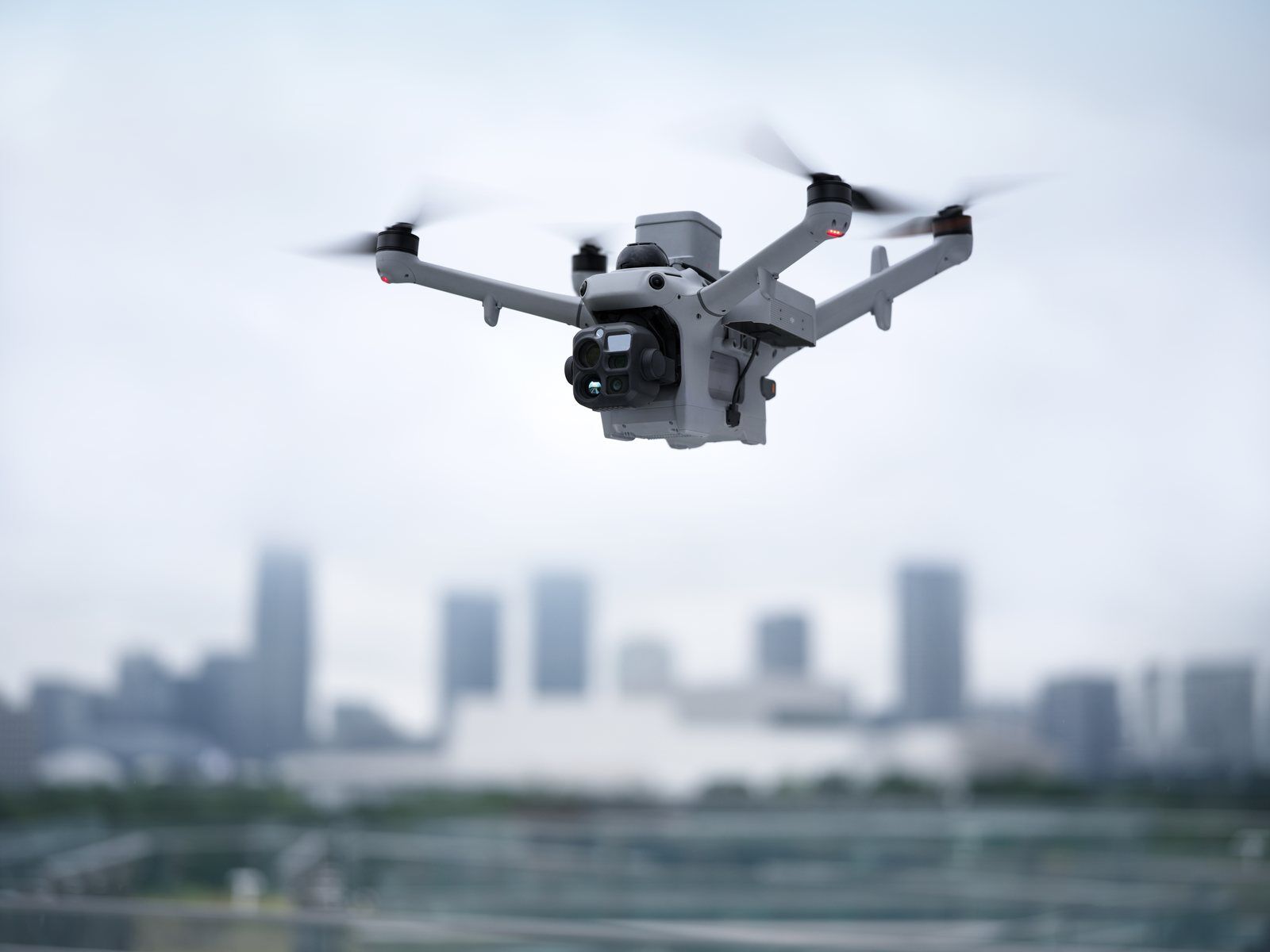

De DJI AS2D-luidspreker (120,5 dB op 1 m, bereik van 400 m; live of opgenomen berichten, tekst-naar-spraak in 7 talen met DJI FlightHub 2 in de publieke cloud, push-to-talk; IP55), de DJI AL2D-schijnwerper (spot- en breedstraalmodule, 2,6 keer helderder dan de vorige generatie, verlicht tot 100 m; stroboscoop, volgt de gimbal; IP55) en de DJI AP1-parachute worden bevestigd op de accessoirehouder van de Matrice 5TD: de luidspreker links, de schijnwerper rechts, de parachute bovenaan. De houder kan ze alle drie tegelijk dragen, binnen een nuttige last van 450 g. Ze worden aangeboden als combo met deze houder. Met de schijnwerper aan is de visuele obstakeldetectie uitgeschakeld: alleen de millimetergolfradar en de LiDAR blijven actief. De luidspreker en de schijnwerper verkorten de vliegtijd van de drone. De drone heeft ook aanpasbare rode en blauwe waarschuwingslichten.

Batterijen: de batterij DJI Matrice 5TD wordt apart verkocht, vier per systeem aanbevolen. Licenties: DJI FlightHub 2 Business in de cloud of DJI FlightHub 2 On-Premises op uw eigen servers; opleiding FlightHub 2. Het volledige assortiment: Drone In the Box.

Belangrijkste specificaties van de DJI Matrice 5TD

Model	M5TD
UAS-klasse (Europa)	C6 met de DJI Dock 4, C5 met de DJI AP1-parachute
Compatibele stations	DJI Dock 4; DJI Dock 3 met de door DJI aangekondigde upgradekit voor de O4 Ground Station
Maximale startmassa	3 050 g, waarvan tot 450 g accessoires
Startgewicht	2 600 g met propellers

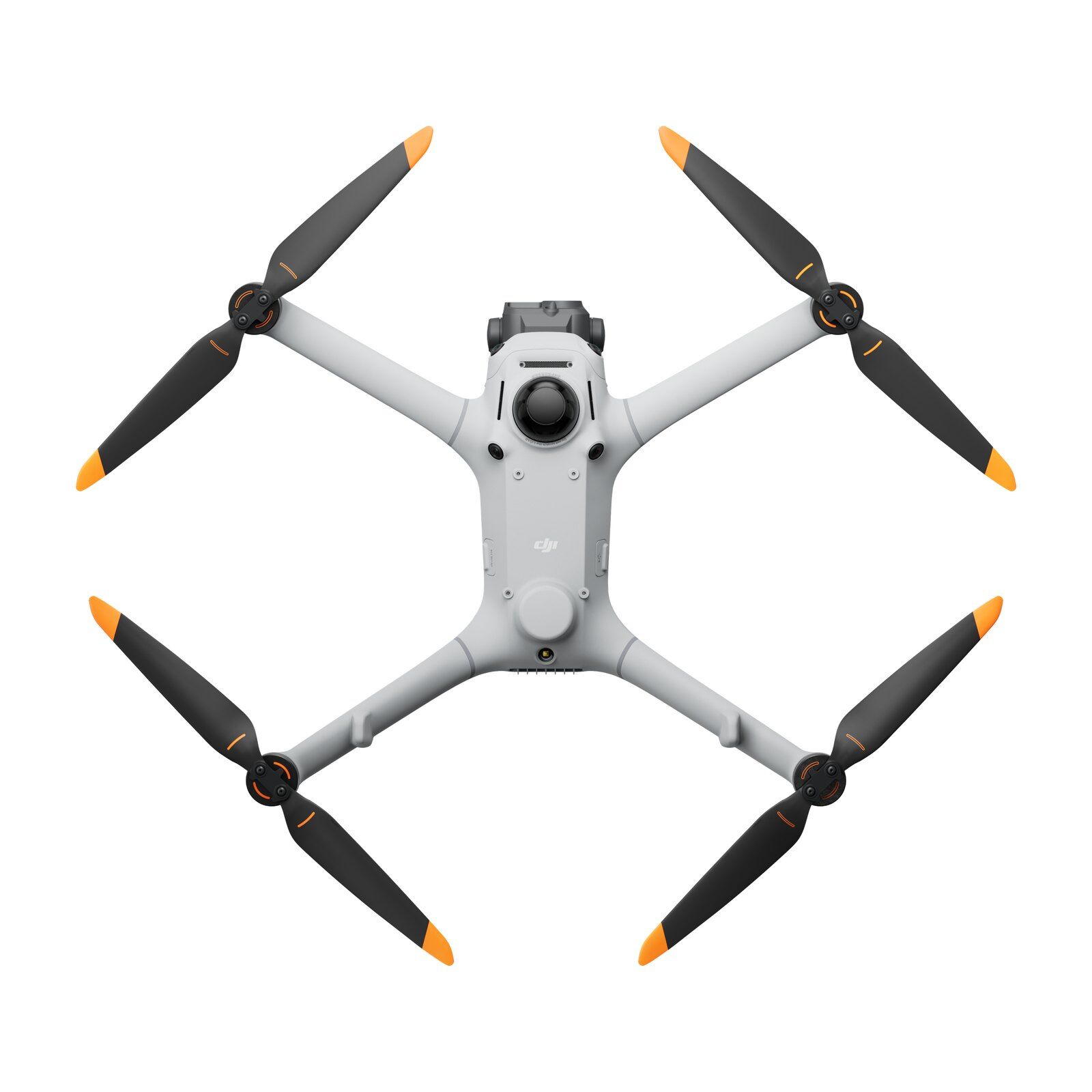

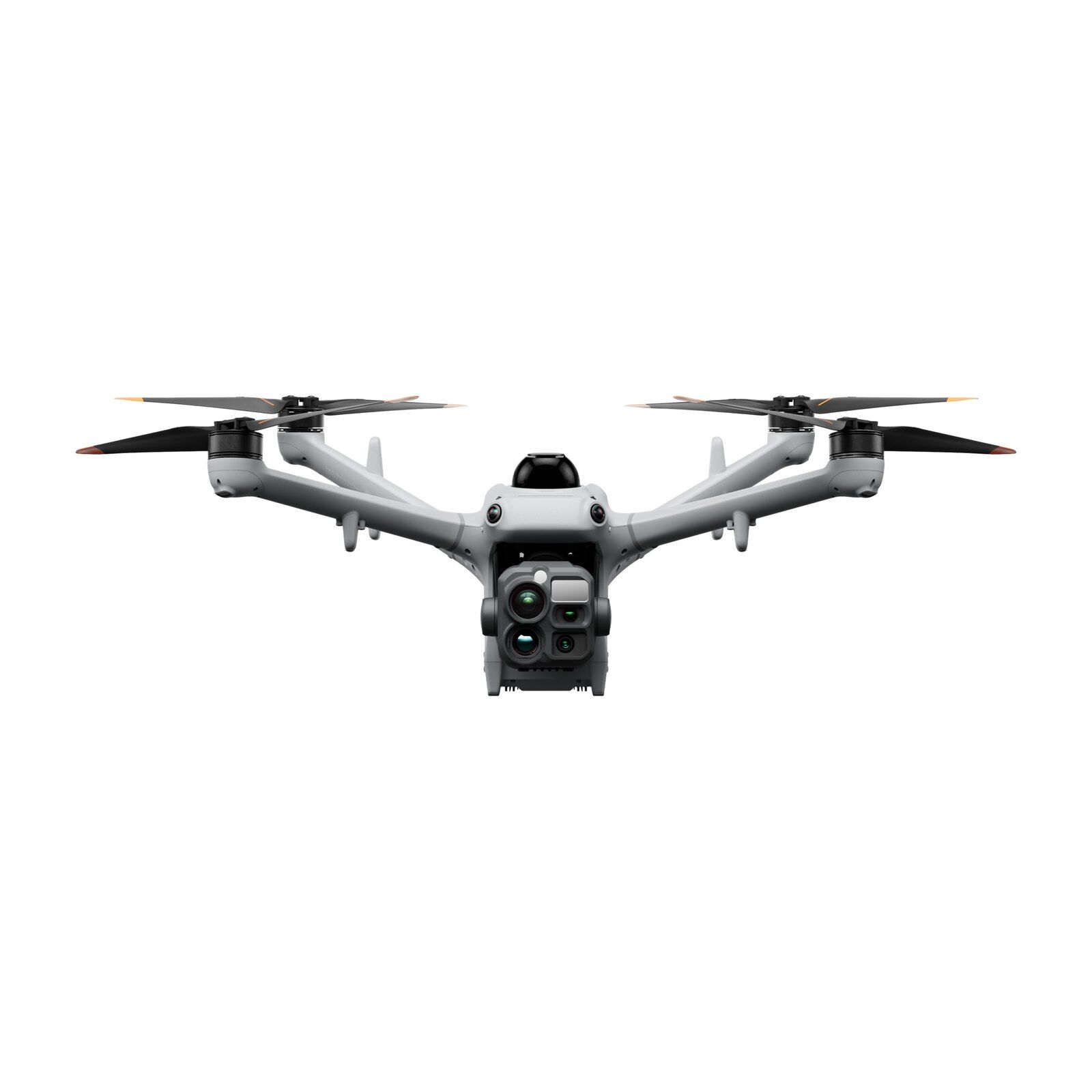

Afmetingen	392,5 × 416,2 × 230,8 mm zonder propellers, 676,5 × 476,5 × 230,8 mm met propellers

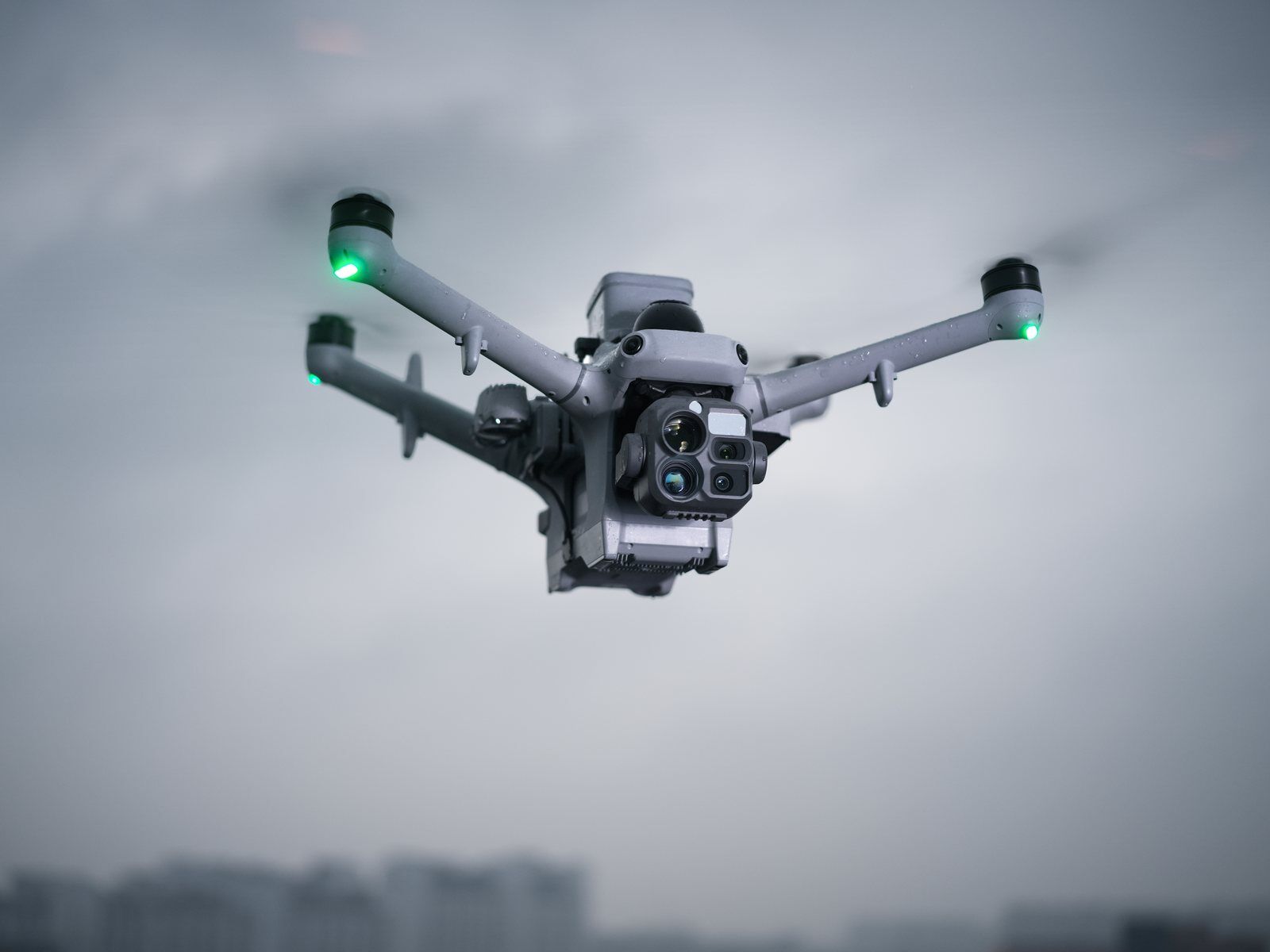

Beschermingsgraad	IP55 (IEC 60529), met de intelligente vliegbatterij
Vliegtijd	maximaal 59 min, 55 min zwevend (zonder wind); ongeveer 48 min bij praktisch gebruik volgens DJI
Maximumsnelheid	21 m/s (75 km/u) in de FlyTo-modus, 15 m/s in de andere modi
Actieradius	10 km; maximale vliegafstand van 53 km
Wind	12 m/s
Bedrijfstemperatuur	-40 °C tot +50 °C, verminderde prestaties boven 45 °C
Maximale starthoogte	6 500 m
Gimbal	Supertelelens, middellange telelens, groothoek, thermisch infrarood, laserilluminator voor nabij-infrarood, laserafstandsmeter (zie hierboven)
Positiebepaling	RTK 1 cm + 1 ppm horizontaal, 1,5 cm + 1 ppm verticaal; zweven binnen ±0,1 m
Obstakeldetectie	Omnidirectioneel: kleurenvisie, LiDAR, 3D-infrarood, millimetergolfradar; kabel van 11 mm, vanaf 0,5 lux
Verbinding	DJI O4 Enterprise Enhanced, 12 km (CE); ingebouwde 4G (twee chips, nano-simkaart of eSIM), Enhanced Transmission; download 20 MB/s (radio), 80 MB/s (wifi)
Remote ID	uitzending (EN 4709-002); detectie van DJI-drones binnen een straal van 200 m
Certificering	EU-typeonderzoekcertificaat nr. 0370-UAS-0147 (Applus+), klassen C5 en C6
DJI AirSense	ADS-B 1090ES en UAT, straal van 10 km
Opslag	64 GB ingebouwd plus microSD-kaart
Batterij	BPX340, 12 138 mAh, 21,42 V, 260 Wh, 925 g
Geluidsvermogensniveau	93 dB

Compatibele AIRINS-gassensoren

De DJI Dock 4 en de DJI Matrice 5TD zijn compatibel met twee AIRINS-sensoren voor gasdetectie tijdens automatische missies: de Sniffer4D Nano 2 Plus (multigas of methaan) en de MetScan Nano 1D (methaandetectie op afstand, TDLAS-laser). Het overzicht vindt u in onze compatibiliteitstabel AIRINS en DJI.
