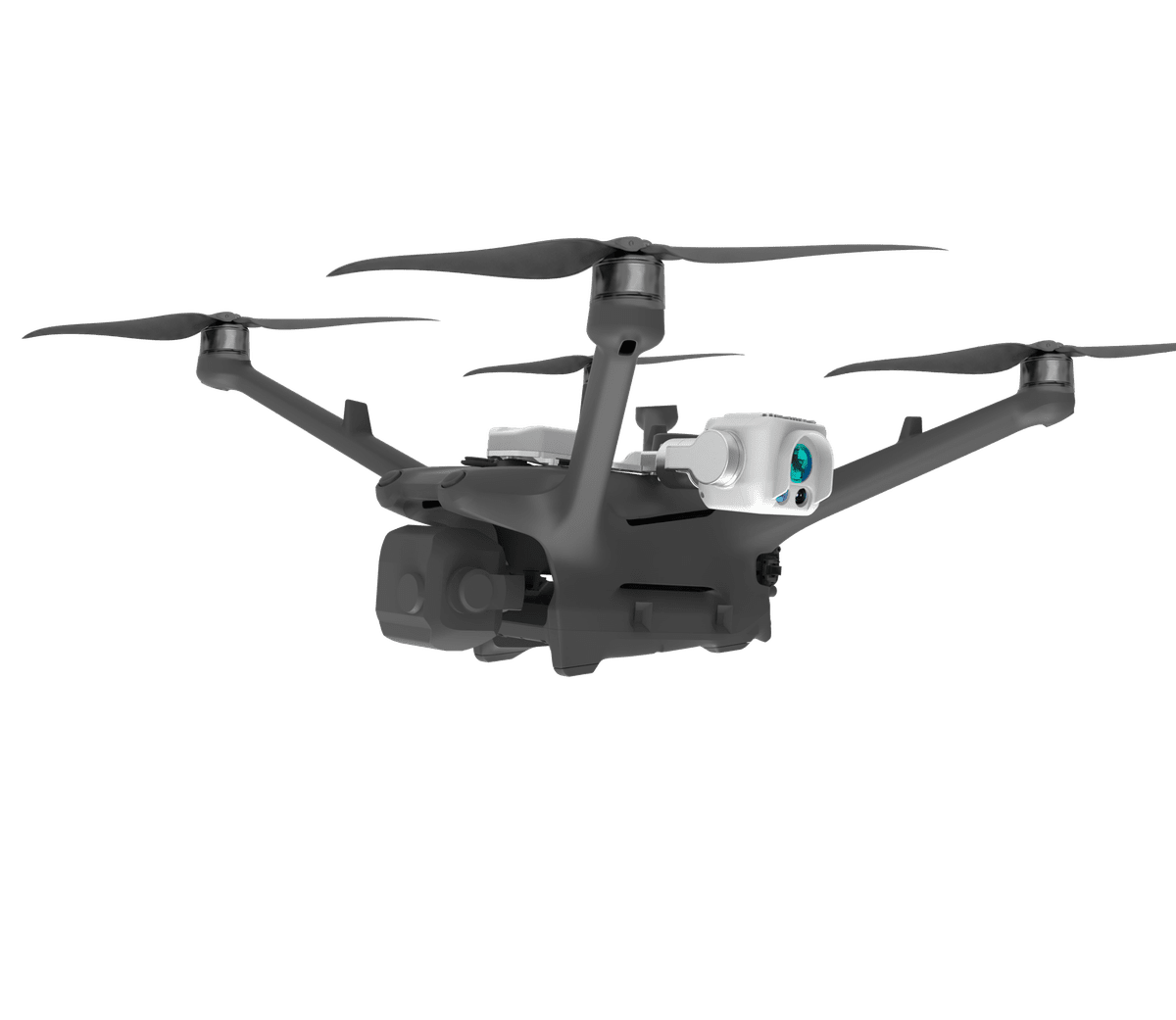

MetScan Nano 1D op een DJI-drone, driekwartaanzicht

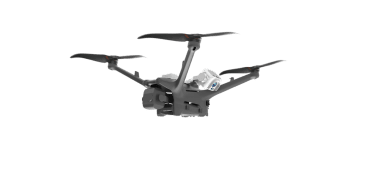

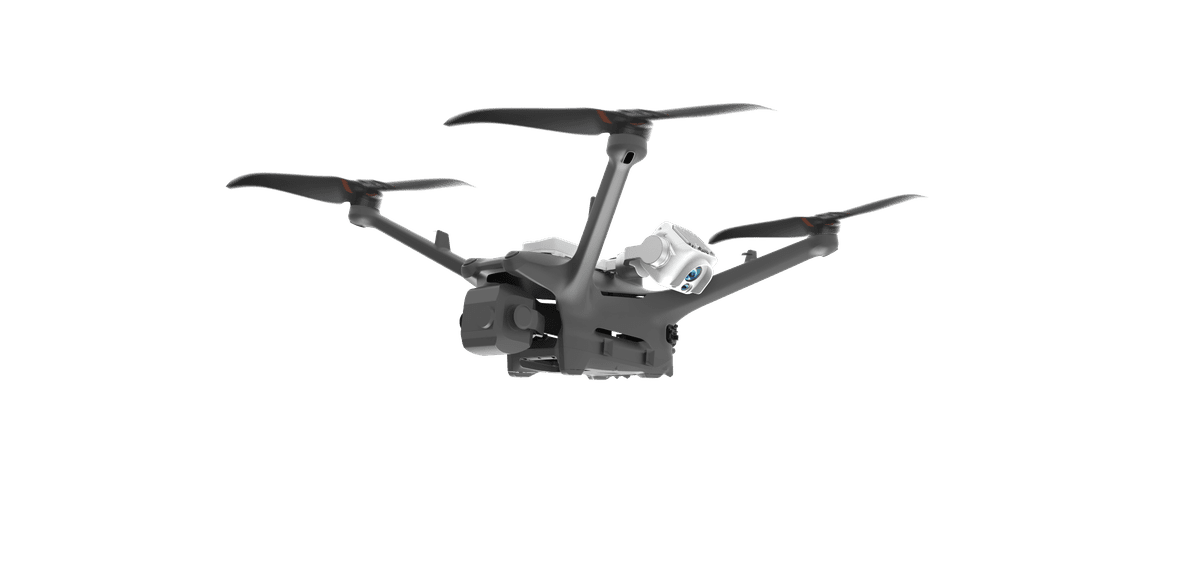

MetScan Nano 1D op een DJI-drone, ander driekwartaanzicht

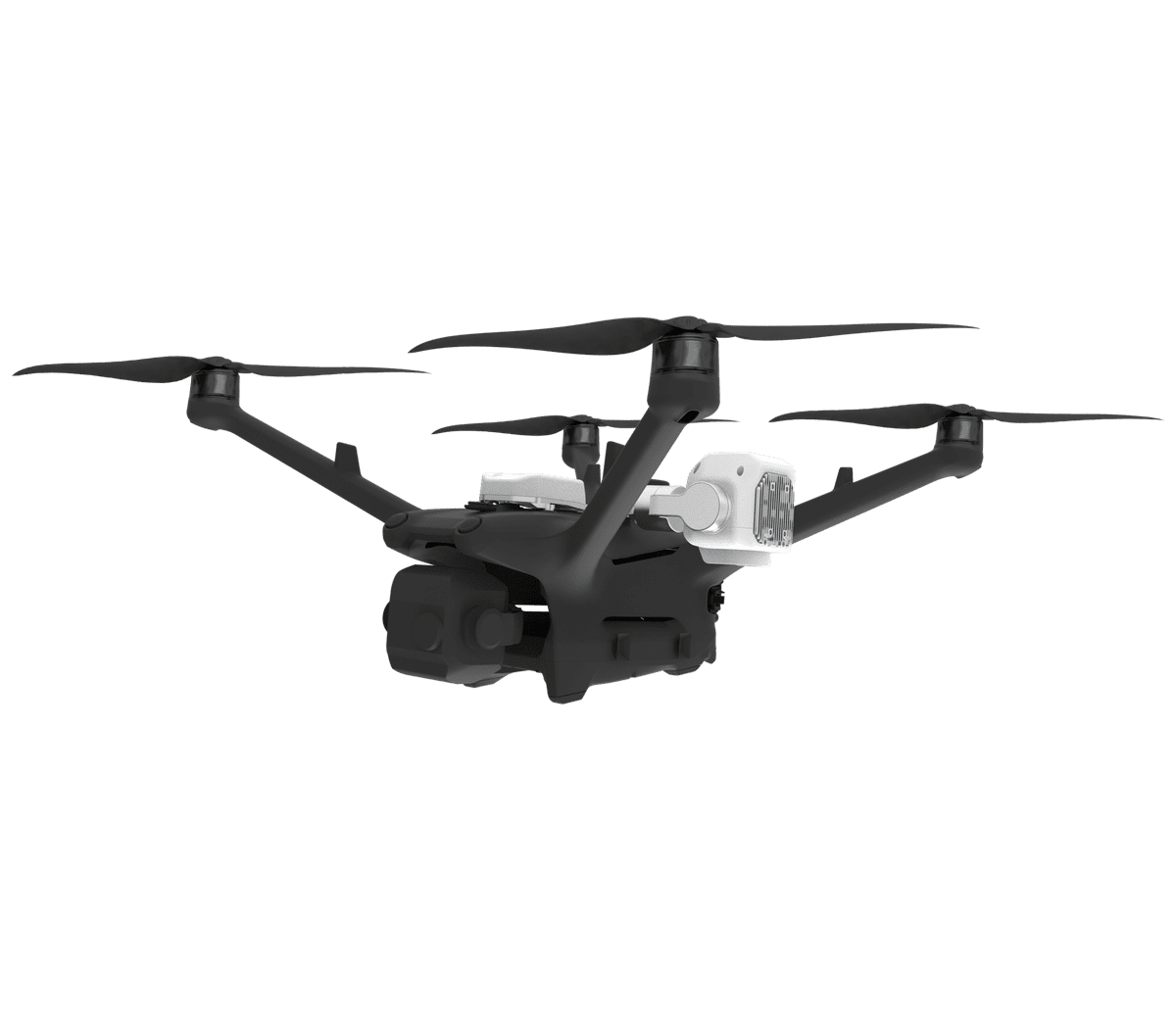

MetScan Nano 1D op een DJI-drone, vooraanzicht

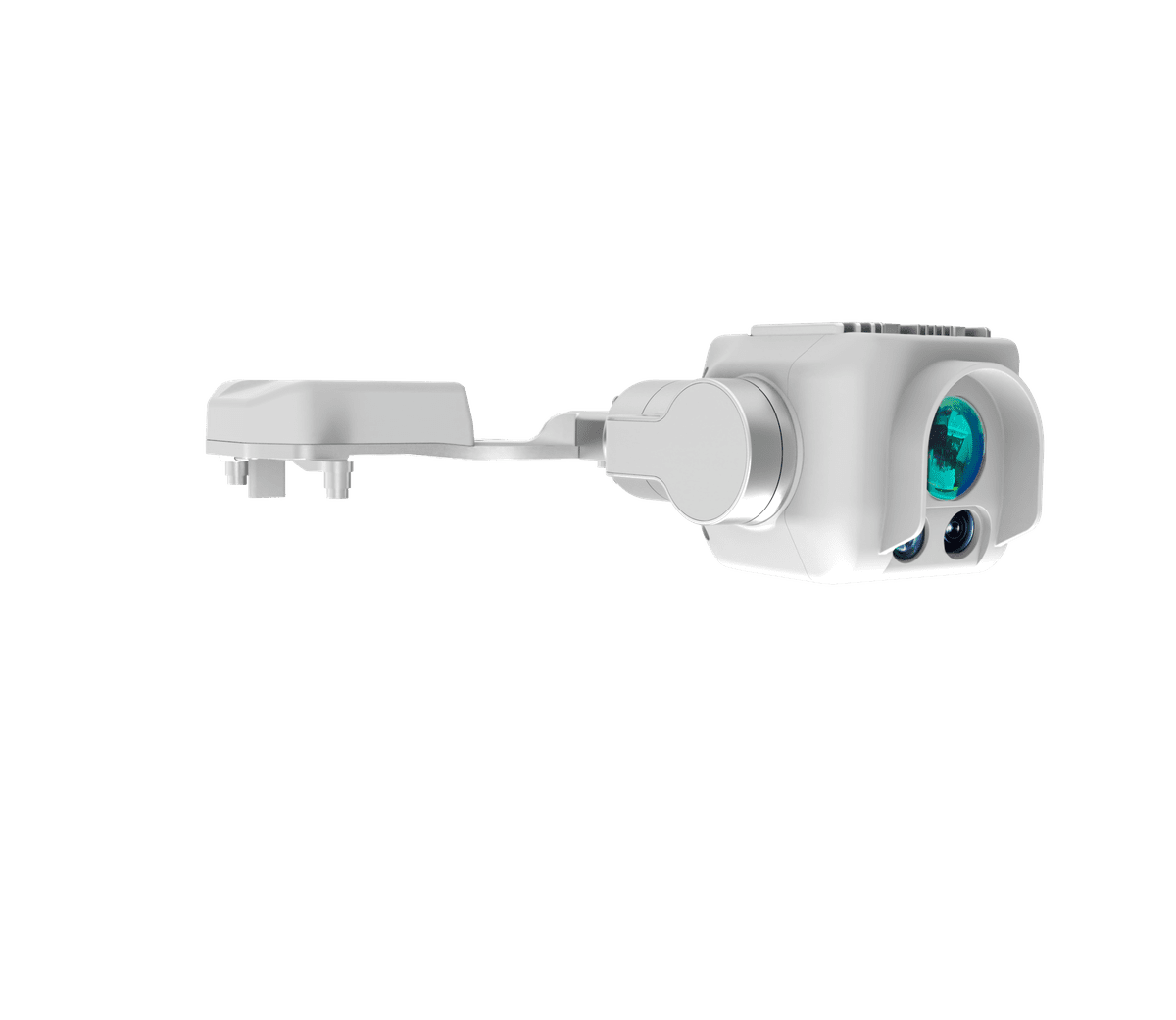

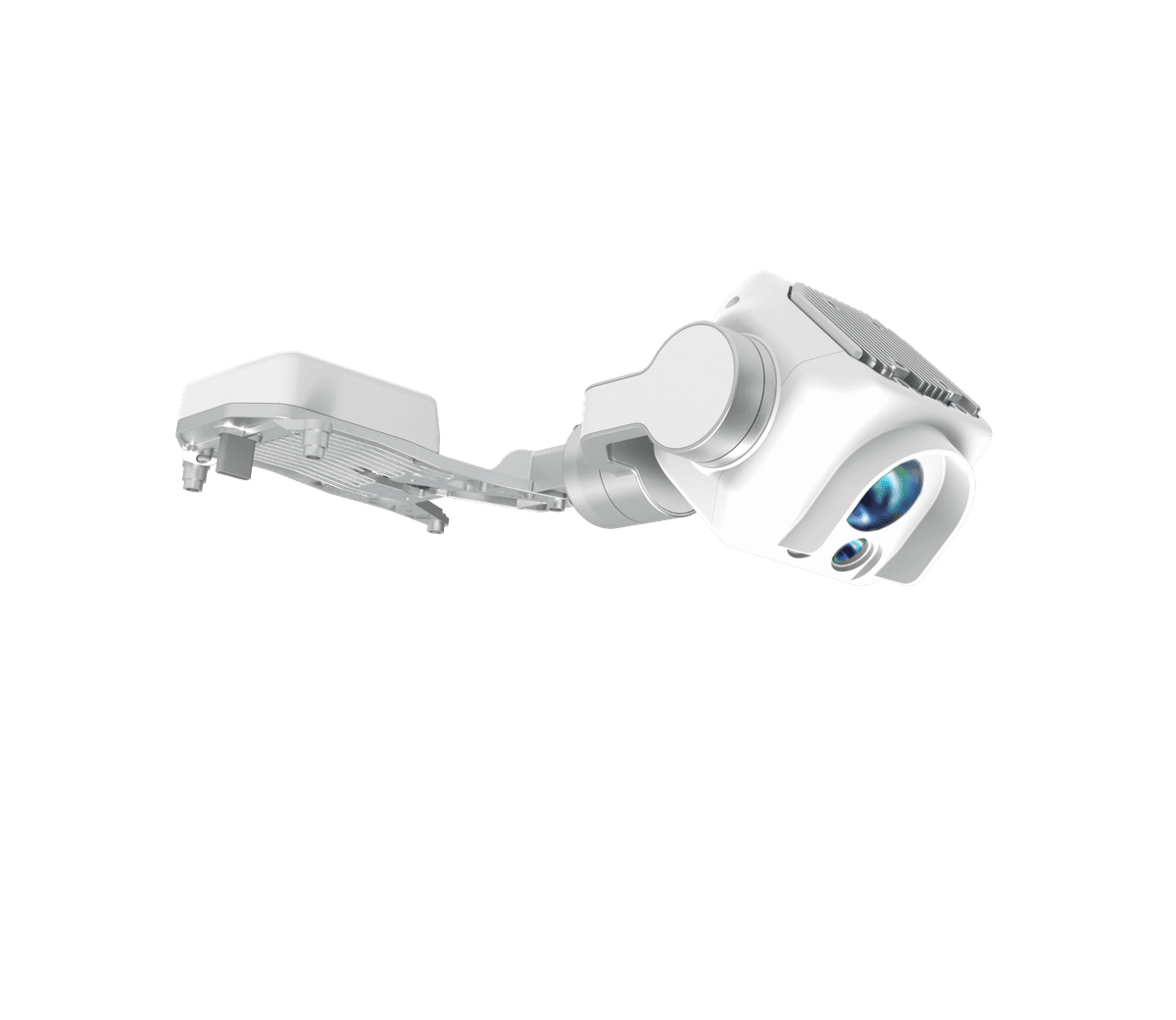

MetScan Nano 1D, methaandetectie met de drone, verticaal gericht, TDLAS-laser

Compacte, verticaal gerichte methaandetector voor DJI Matrice 4D / 4TD en Dock 3: TDLAS-laser met open pad, 100 tot 50 000 ppm·m, ongeveer 50 Hz, 240 g. Hij scant een strook terrein of een pijpleiding onder de vliegroute van de drone en berekent de positie van elk gemeten punt. Bestuurde of automatische missies vanuit het dock. AIRINS.ai inbegrepen bij aankoop.

Offerte aanvragen

SKU: 461583 Categorie: Milieumonitoring Merk: AIRINS

Beschrijving

In het kort

De MetScan Nano 1D detecteert methaan op afstand onder de drone: zijn TDLAS-laser is naar beneden gericht en scant een strook terrein, een pijpleiding of een installatie, met ongeveer 50 metingen per seconde, waarbij hij de positie van elk punt berekent. Hij wordt rechtstreeks aangesloten op de DJI Matrice 4D / 4TD en vliegt automatische missies vanuit de DJI Dock 3. Hij is ook compatibel met de DJI Matrice 5TD en de DJI Dock 4. Drone Parts Center, officiële AIRINS-wederverkoper voor de Benelux, helpt u kiezen tussen de Nano 1D, de naar voren gerichte Nano 1F en de MetScan V1P.

Offerte aanvragen Demonstratie aanvragen in Nijvel

100 tot 50 000 ppm·m

lineair meetbereik

50 Hz

meetfrequentie, bij benadering

Verticaal gericht

Belt Scan van pijpleidingen en terrein

240 g

met een marge van 5 g

E-Port direct

DJI Matrice 4D / 4TD en Dock 3, zonder kit

IP54

van -20 tot +50 °C

Een pijpleiding of een site scannen vanaf de drone

De MetScan Nano 1D meet methaan met laserspectroscopie met open pad (OP-TDLAS met diffuse reflectie): de straal vertrekt naar de grond, weerkaatst daarop en keert terug naar de sensor, die daaruit de doorkruiste methaankolom afleidt, in ppm·m. Door een pijpleiding te volgen of een site in een raster af te vliegen, legt de drone een doorlopende strook metingen vast, de Belt Scan, en elk punt wordt in 2D gepositioneerd op basis van de positie van de drone en de oriëntatie van de sensor. Een aparte camera toont het laserpunt. Het doelgas is uitsluitend methaan, zonder interferentie van andere gassen.

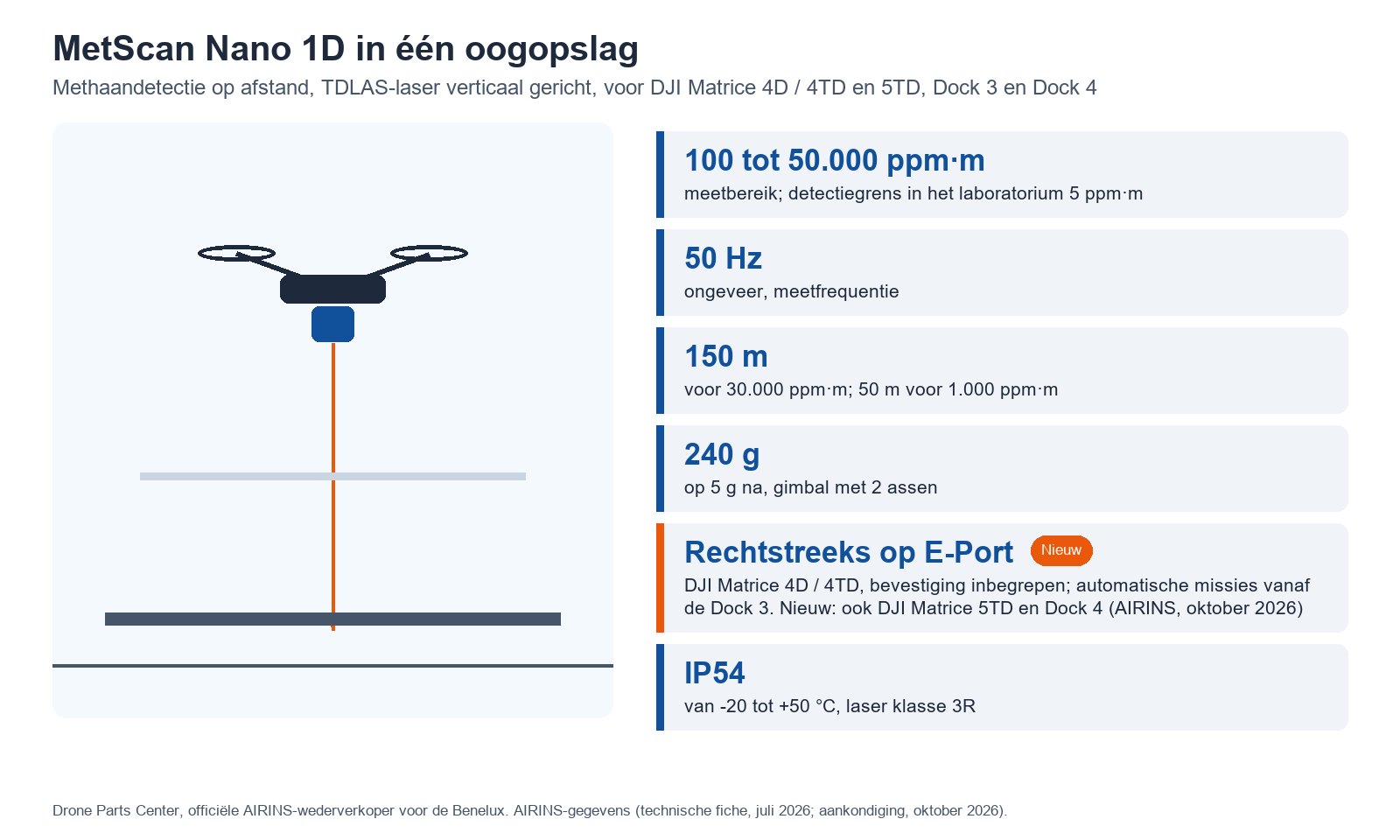

MetScan Nano 1D in één oogopslag, inclusief Matrice 5TD en Dock 4

Ontworpen voor de DJI Matrice 4D / 4TD en 5TD, en de Dock 3 en 4

De sensor wordt aangesloten op de E-Port van de DJI Matrice 4D / 4TD, bevestiging meegeleverd, zonder integratiekit. Hij wordt bediend in DJI Pilot 2 via PSDK, dat hem de positie van de drone doorgeeft. Vanuit een DJI Dock 3 worden dezelfde vliegroutes automatisch herhaald: terugkerende monitoring van een distributienet, een stortplaats of een waterzuiveringsstation, zonder piloot ter plaatse. Het overzicht per drone vindt u in onze compatibiliteitstabel AIRINS en DJI. Hij is ook compatibel met de DJI Matrice 5TD en de DJI Dock 4.

Nano 1D of Nano 1F: verticaal of naar voren gericht

Beide MetScan Nano-modellen delen dezelfde laser en hetzelfde meetbereik. De Nano 1D is naar beneden gericht, met ongeveer 50 Hz, en berekent de 2D-positie van elk gemeten punt, uitgaande van een vlakke ondergrond: gemiddelde tot hoge lokalisatienauwkeurigheid. De Nano 1F is naar voren gericht, met 1 tot 5 Hz, om apparatuur in de hoogte te inspecteren, en steunt op de synchronisatie met de camera van de drone. Voor een groter bereik, een 3-assige gimbal en Sector Scan op de Matrice 400 en 350, bekijk de MetScan V1P.

AIRINS.ai, inbegrepen bij aankoop

De software AIRINS.ai is inbegrepen bij aankoop, voor eeuwigdurend gebruik met één eenheid en één hoofdaccount, met een jaar technische ondersteuning op afstand en updates. Als alternatief voor de aankoop bestaat er een abonnement: een AIRINS.ai-account met terugbetaalbare waarborg en een driemaandelijks forfait met een kilometerquotum, voorwaarden op offerte. De sensor wordt bediend in DJI Pilot 2; AIRINS.ai dient voor de analyse: heatmaps, hotspots gerangschikt in ppm·m, rapporten in PDF of DOCX voor uw LDAR- en OGMP 2.0-programma’s, GIS-export. De gegevens worden via USB-C overgedragen; een 4G-verbinding is als optie beschikbaar.

Garantie, kalibratie en levensduur

Garantie. Standaardgarantie van één jaar. De verlenging kan alleen bij de initiële bestelling worden afgesloten, tegen 20% van de totale productwaarde per extra jaar, met een maximum van twee extra jaren. Na afloop van de garantieperiode blijven de hardware en de software volledig bruikbaar.

Kalibratie. De toestellen worden vóór verzending in de fabriek gekalibreerd. Een herkalibratie wordt om de 12 maanden aanbevolen bij gebruik in een stabiele omgeving. Wanneer de werkomstandigheden veranderen (temperatuur, meetomgeving), moet bij sommige modules het nulpunt opnieuw worden ingesteld. Er zijn twee methoden:

Door de klant. Injectie van een kalibratiegas of vergelijking met de referentieapparatuur van een meetstation. De nieuwe correctiefactor wordt berekend volgens de formule van de fabrikant en vervolgens opgeslagen in de kalibratie-interface van het AIRINS.ai-platform.
Door terugzending naar de fabriek, voor de jaarlijkse inspectie en kalibratie. Gratis tijdens de garantieperiode, de transportkosten zijn voor rekening van de klant. Buiten de garantie wordt ze gefactureerd op basis van de inspectieresultaten, waarbij de kosten vooraf ter goedkeuring worden meegedeeld.

Levensduur. Gemiddeld 3 jaar, afhankelijk van de gebruiksfrequentie en de gemeten concentraties. Deze duur is korter bij frequent gebruik in sterk vervuilde zones.

Technische kenmerken

Meetprincipe	OP-TDLAS met diffuse reflectie, open pad, uitsluitend methaan
Lineair meetbereik	100 tot 50 000 ppm·m
Detectiegrens in het laboratorium	5 ppm·m
Nauwkeurigheid	Relatieve fout van maximaal 10%, op 20 m, voor rookpluimen van 1 000 tot 50 000 ppm·m
Typische afstanden	150 m voor 30 000 ppm·m, 50 m voor 1 000 ppm·m, bij statische verticale detectie
Meetfrequentie	Ongeveer 50 Hz
Reactietijd	Instelbaar van 5 tot 100 ms, standaard 15 ms
Richting	Verticaal, Belt Scan van pijpleidingen en sites
Afstandsmeter	Geen aparte afstandsmeter
Lokalisatie van het laserpunt	In 2D berekend op basis van de positie van de drone en de oriëntatie van de sensor, uitgaande van een vlakke ondergrond; gemiddelde tot hoge nauwkeurigheid
Visuele context	Aparte camera die het laserpunt toont, gesynchroniseerd met de camera van de drone
Gimbal	2 assen (rollen en kantelen), hoeknauwkeurigheid 0,01°
Laserklasse	3R
Explosiegevaarlijke zone (ATEX)	Nee
Werktemperatuur	-20 tot +50 °C
Luchtvochtigheid	Minder dan 95% RV
Beschermingsklasse	IP54
Gewicht	240 g, met een marge van 5 g
Voeding en positionering	DJI E-Port; positie van de drone geleverd door de DJI PSDK
Drones	DJI Matrice 4D / 4TD, bevestiging meegeleverd; automatische missies vanuit de DJI Dock 3; compatibel met DJI Matrice 5TD en Dock 4
Interface	DJI Pilot 2; AIRINS.ai voor de gegevensanalyse
Connectiviteit	Gegevensoverdracht via USB-C; 4G als optie
Software	AIRINS.ai inbegrepen bij aankoop

De MetScan Nano 1D in actie

De MetScan Nano 1D op een DJI Matrice 5TD, vertrekkend vanuit een DJI Dock 4. Video: AIRINS, oktober 2026.

Bestellen bij Drone Parts Center

Drone Parts Center, officiële AIRINS-wederverkoper voor de Benelux, helpt u de MetScan te kiezen die bij uw sites past en verzorgt de opleiding in Nijvel of bij u ter plaatse. Vraag een offerte aan: bestelbon aanvaard voor overheden, facturatie zonder btw (intracommunautair) voor btw-plichtige bedrijven. Ontdek het volledige AIRINS-gamma en onze oplossingen voor milieumonitoring.

Veelgestelde vragen

Wat is het verschil tussen de MetScan Nano 1D en de Nano 1F?

De Nano 1D is naar beneden gericht, met ongeveer 50 Hz, scant een strook onder de vliegroute en berekent de 2D-positie van elk gemeten punt. De Nano 1F is naar voren gericht, met 1 tot 5 Hz, om de apparatuur van een installatie te inspecteren, en steunt op de synchronisatie met de camera van de drone.

Werkt de MetScan Nano 1D met de DJI Dock 3?

Ja. Hij wordt aangesloten op de E-Port van de DJI Matrice 4D / 4TD, bevestiging meegeleverd, zonder integratiekit, en herhaalt zijn vliegroutes automatisch vanuit de DJI Dock 3. Hij is ook compatibel met de DJI Matrice 5TD en de DJI Dock 4.

Moet u een licentie voor AIRINS.ai betalen?

Nee, niet bij aankoop. AIRINS.ai is inbegrepen voor eeuwigdurend gebruik met één eenheid en één hoofdaccount, met een jaar technische ondersteuning op afstand en updates. Als alternatief voor de aankoop bestaat er een abonnement, voorwaarden op offerte.

Op welke afstand detecteert hij methaan?

AIRINS vermeldt 150 m voor een rookpluim van 30 000 ppm·m en 50 m voor 1 000 ppm·m, bij statische verticale detectie, met een fout van maximaal 10% op 20 m.

Bestaat er een ATEX-versie?

Nee. De MetScan Nano 1D heeft geen optie voor explosiegevaarlijke zones. Zijn laser is van klasse 3R, de sensor heeft een IP54-classificatie en werkt van -20 tot +50 °C.

Hoe worden de gegevens opgehaald en geanalyseerd?

De sensor wordt bediend in DJI Pilot 2. De gegevens worden via USB-C, of als optie via 4G, overgedragen naar AIRINS.ai, dat heatmaps, een rangschikking van de hotspots en rapporten in PDF of DOCX opmaakt.

Welke garantie en kalibratie zijn voorzien?

Standaardgarantie van één jaar, bij de initiële bestelling te verlengen tegen 20% van de productwaarde per jaar, met maximaal twee extra jaren. Een herkalibratie wordt om de 12 maanden aanbevolen, door de klant of in de fabriek.
