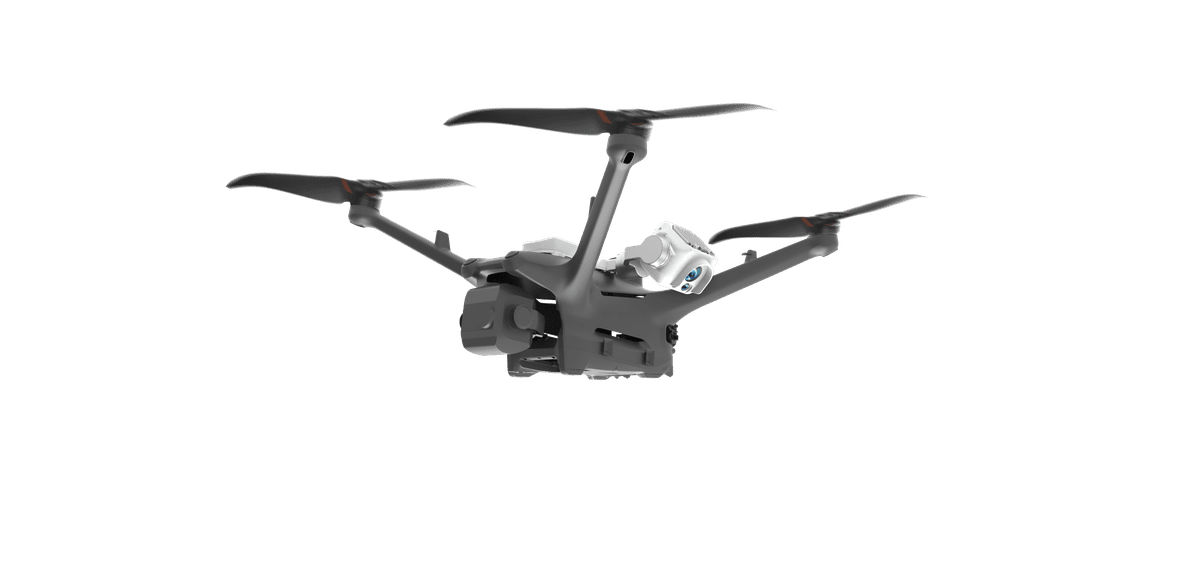

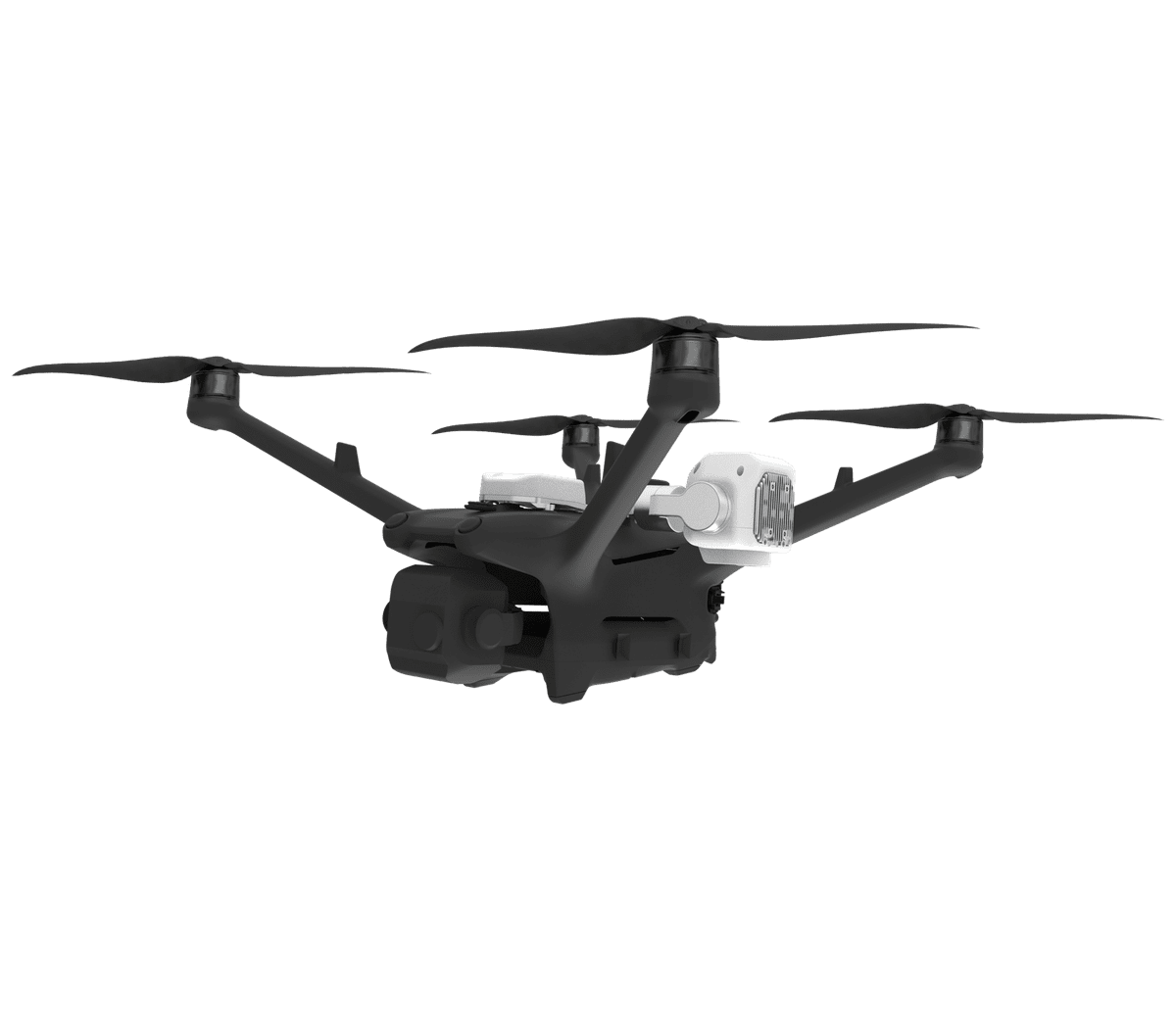

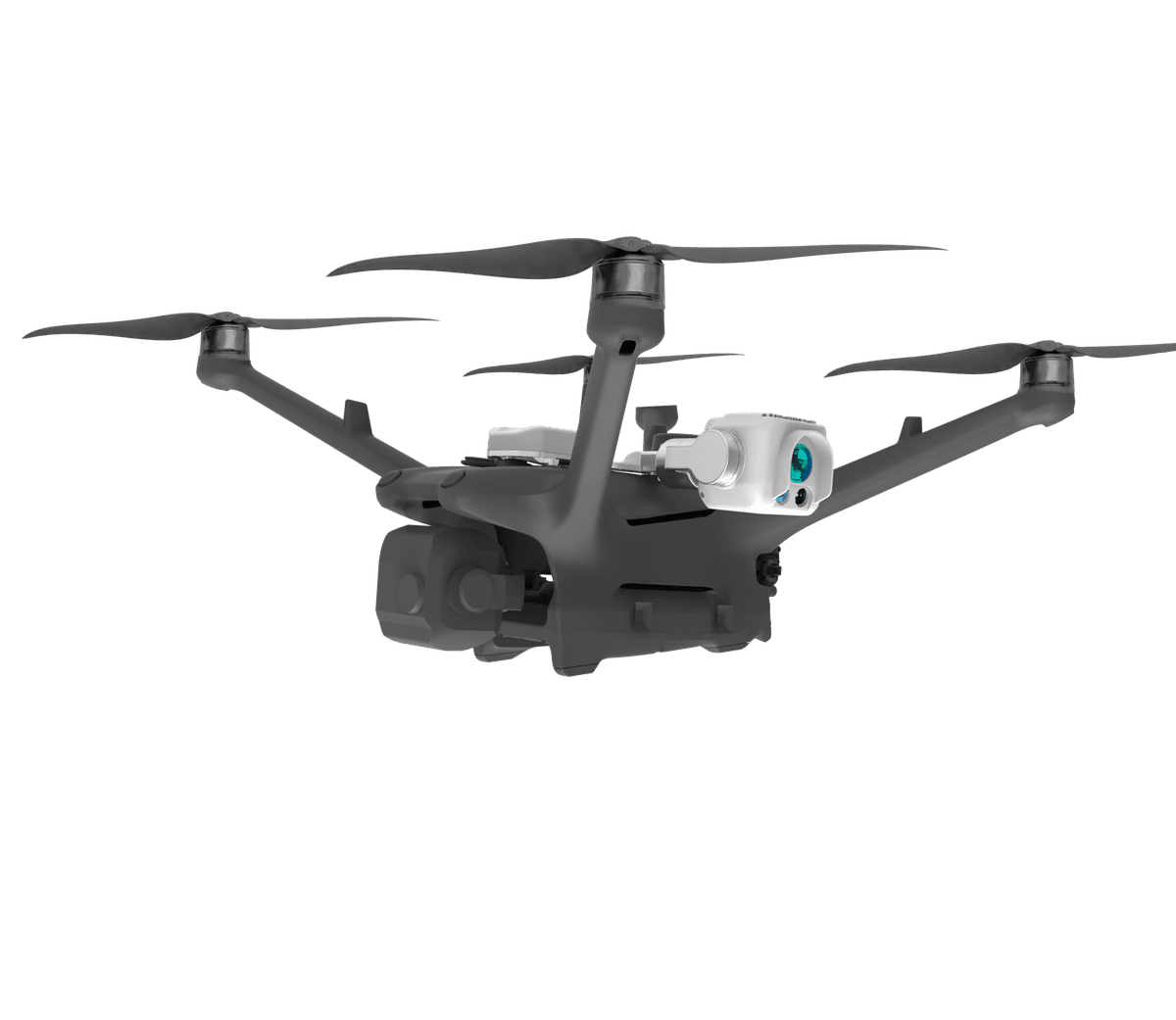

Methansensor MetScan Nano 1D an einer DJI Matrice 4D montiert

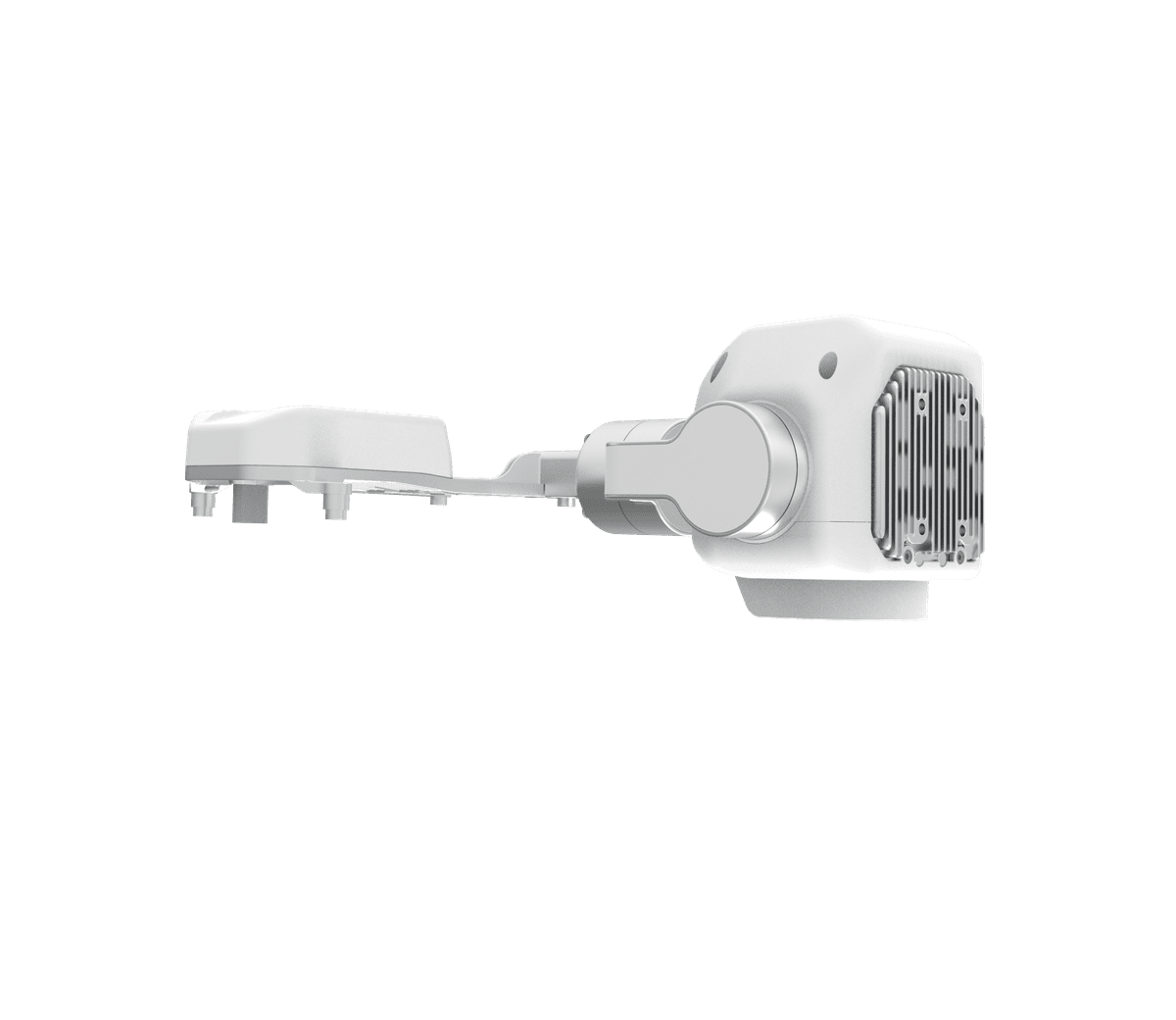

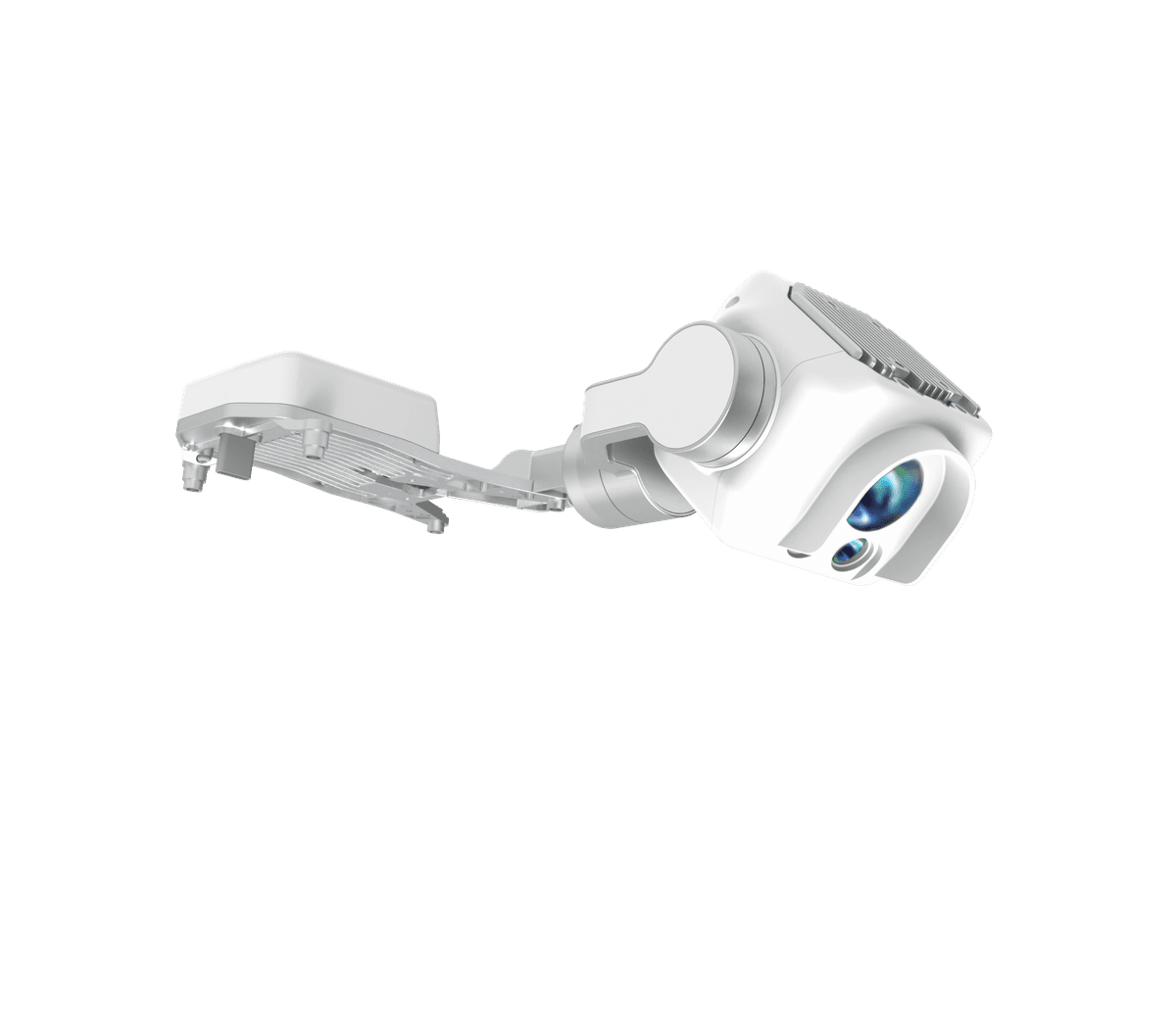

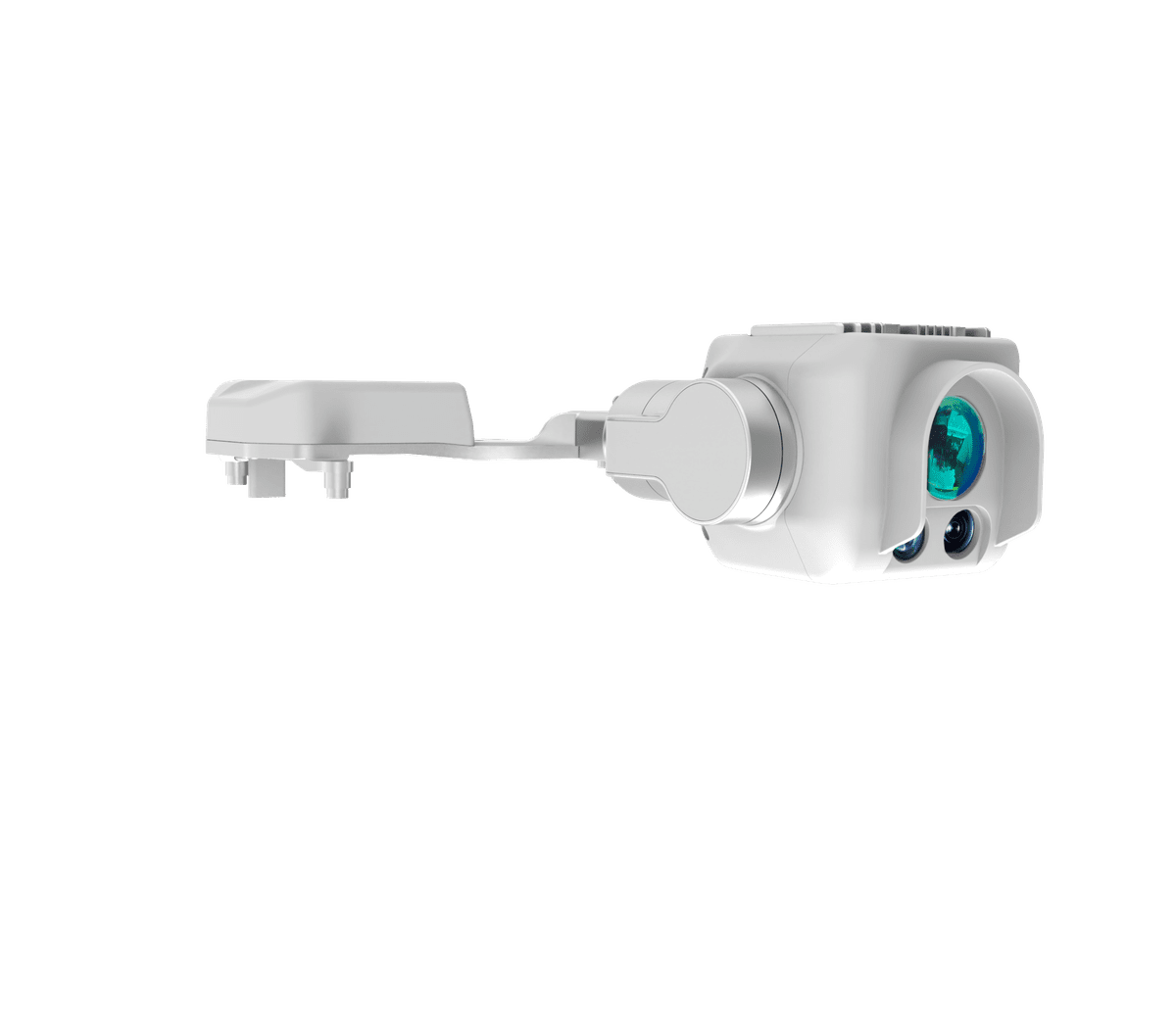

MetScan Nano 1D - Senkrecht ausgerichtete Methanerkennung per Drohne (TDLAS) für DJI Matrice 4D & Dock 3

Senkrecht nach unten ausgerichteter Methansensor (OP-TDLAS, laserbasierte Fernerkundung) für die DJI Matrice 4D/4TD und das Dock 3. Er scannt einen Streifen unterhalb der Flugbahn ab und verortet jeden Messwert in 2D, zur Inspektion von Pipelines, Anlagen und Deponien. Halterung inklusive; die Plattform AIRINS.ai ist beim Kauf zur unbefristeten Nutzung inbegriffen.

Angebot anfordern

SKU: 461583 Kategorie: Umweltüberwachung Marke: AIRINS

Beschreibung

Überblick

Der MetScan Nano 1D von AIRINS ist ein Methansensor für die laserbasierte Fernerkundung (OP-TDLAS mit diffuser Reflexion), entwickelt für die DJI Matrice 4D/4TD. Er ist senkrecht nach unten ausgerichtet: Die Drohne scannt einen Streifen unterhalb ihrer Flugbahn ab, und der Sensor erkennt Methan per Laser aus der Distanz.

Er ist für die Inspektion von Pipelines, Anlagen und Deponien ausgelegt, auch bei wiederkehrenden Missionen von einem DJI Dock 3 aus. Die Halterung für die Matrice 4D/4TD ist im Lieferumfang enthalten, ein Integrationskit ist nicht erforderlich.

Die wichtigsten Vorteile

2D-Lokalisierung der Messwerte - jeder Messpunkt wird aus der Position der Drohne und der Ausrichtung des Sensors berechnet, mit mittlerer bis hoher Genauigkeit.
Ca. 50 Hz - Messfrequenz, gegenüber 1 bis 5 Hz beim Nano 1F.
Für das Dock 3 geeignet - wiederkehrende Missionen von einem DJI Dock 3 aus, über die Matrice 4D/4TD.
Direkte Integration - Stromversorgung über den DJI E-Port, Drohnenposition über das DJI PSDK, Halterung inklusive.
AIRINS.ai inbegriffen - die Plattform zur Datenanalyse ist beim Kauf inbegriffen, zur unbefristeten Nutzung.

Drohnenkompatibilität

DJI Matrice 4D / 4TD - direkter Anschluss am E-Port, Halterung inklusive
DJI Dock 3 - wiederkehrende Missionen über die Matrice 4D/4TD

Angaben zu den übrigen AIRINS-Sensoren finden Sie auf der Seite Kompatibilität von AIRINS und DJI.

Nano 1D oder Nano 1F: nach unten oder nach vorn gerichtet?

Beide Sensoren arbeiten mit demselben OP-TDLAS-Messprinzip, demselben Messbereich und derselben Nachweisgrenze. Sie unterscheiden sich in der Ausrichtung des Sensors, in der Messfrequenz und in der Art, wie jeder Messwert verortet wird.

Merkmal	MetScan Nano 1D	MetScan Nano 1F
Ausrichtung	senkrecht nach unten, zum Boden	nach vorn
Typischer Einsatz	streifenweises Abscannen von Pipelines und Anlagen	Screening von Komponenten und Ausrüstung
Messfrequenz	ca. 50 Hz	einstellbar von 1 bis 5 Hz
Lokalisierung des Zielpunkts	berechnet aus der Position der Drohne und der Ausrichtung des Sensors, unter Annahme eines ebenen Bodens	keine Schätzung des Laserauftreffpunkts: Position und Blickrichtung des Sensors werden aufgezeichnet
Lokalisierungsgenauigkeit	mittel bis hoch (2D)	mittel bis gering (hauptsächlich visuelle Synchronisierung)
Systemgewicht	240 g ± 5 g	235 g ± 5 g

Für die Inspektion von Komponenten und Ausrüstung mit nach vorn gerichtetem Sensor gibt es den MetScan Nano 1F. Für das vielseitige Screening aus der Luft steht der MetScan V1P zur Verfügung, für die Messung direkt im Gas mit geschlossenem Messpfad der Sniffer4D Nano2+ Methane.

AIRINS.ai beim Kauf inbegriffen

Der Sensor wird über DJI Pilot 2 bedient, die Plattform AIRINS.ai dient der Datenanalyse. Sie ist beim Kauf des MetScan Nano 1D inbegriffen:

Unbefristete Nutzung - für die weitere Nutzung der Software muss keine Lizenz verlängert werden.
Ein Jahr Garantie, Support und Updates - technischer Fernsupport und Software-Updates inklusive.
Nach dem ersten Jahr - Hardware und Software bleiben nutzbar.
Abonnementmodell - Alternative zum Kauf: Einrichtung eines AIRINS.ai-Kontos, rückzahlbare Kaution, Quartalspauschale mit einem Kilometerkontingent, darüber hinaus Abrechnung pro Kilometer. Konditionen und Beträge auf Anfrage.
Optionen - On-Premises-Betrieb, Weiterleitung per MQTT an Drittsysteme, Einbettung in Webseiten: auf Anfrage.

Garantie, Kalibrierung und Lebensdauer

Garantie
Standardgarantie von einem Jahr. Die Verlängerung kann nur bei der Erstbestellung abgeschlossen werden, zu 20 % des Gesamtwerts des Produkts je zusätzlichem Jahr, um höchstens zwei Jahre. Nach Ablauf der Garantiezeit bleiben Hardware und Software uneingeschränkt nutzbar.

Kalibrierung
Die Geräte werden vor dem Versand im Werk kalibriert. Bei stabiler Einsatzumgebung wird eine Neukalibrierung alle 12 Monate empfohlen. Ändern sich die Arbeitsbedingungen (Temperatur, Messumgebung), muss bei einigen Modulen der Nullpunkt neu eingestellt werden. Zwei Verfahren sind möglich:

Durch den Kunden. Aufgabe eines Prüfgases oder Vergleich mit dem Referenzgerät einer Messstation. Der neue Korrekturfaktor wird nach der Formel des Herstellers berechnet und anschließend in der Kalibrierungsoberfläche der Plattform AIRINS.ai gespeichert.
Durch Rücksendung ins Werk, zur jährlichen Inspektion und Kalibrierung. Während der Garantiezeit kostenlos, die Versandkosten trägt der Kunde. Außerhalb der Garantie wird sie nach den Ergebnissen der Inspektion berechnet, die Kosten werden vorab zur Freigabe mitgeteilt.

Lebensdauer
Durchschnittlich 3 Jahre, abhängig von der Einsatzhäufigkeit und den gemessenen Konzentrationen. Bei häufigem Einsatz in stark belasteten Gebieten verkürzt sich diese Dauer.

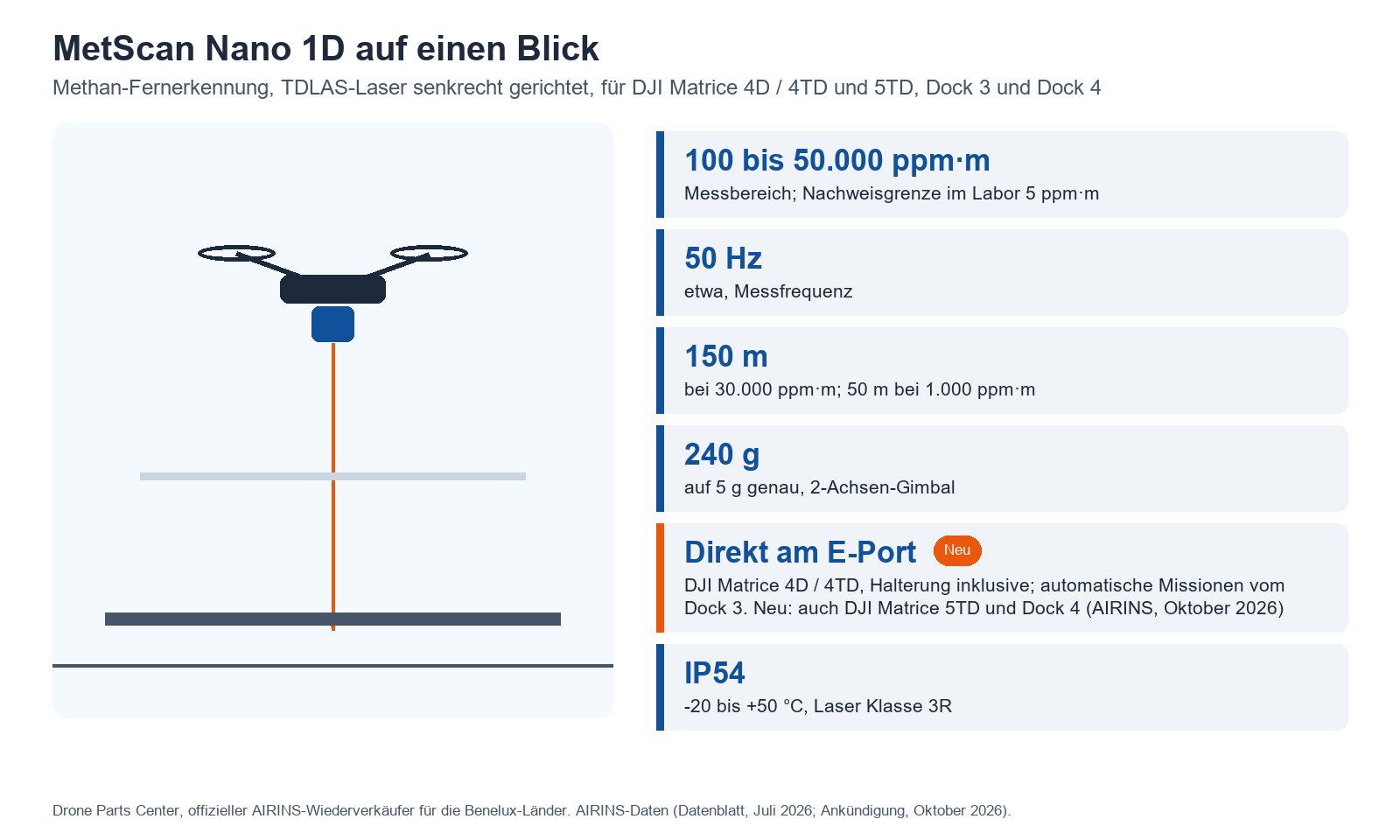

Technische Daten des MetScan Nano 1D

Messprinzip	OP-TDLAS mit diffuser Reflexion
Linearer Messbereich	100 bis 50.000 ppm·m
Nachweisgrenze im Labor	5 ppm·m
Messfrequenz	ca. 50 Hz
Ansprechzeit	einstellbar von 5 bis 100 ms, standardmäßig 15 ms
Visueller Kontext	Hauptkamera der Plattform
Visuelle Synchronisierung	Synchronisierung mit der Kamera der Plattform, weniger präzise als beim V1P
Entfernungsmesser	kein eigener Entfernungsmesser
Lokalisierung des Zielpunkts	berechnet aus der Position der Plattform und der nach unten gerichteten Ausrichtung des Sensors, unter Annahme eines ebenen Bodens
Lokalisierungsgenauigkeit	mittel bis hoch (2D)
Winkelgenauigkeit des Gimbals	0,01°
Laserklasse	3R
Option für explosionsgefährdete Bereiche (ATEX)	nein
Betriebstemperatur	-20 bis 50 °C
Schutzart	IP54
Systemgewicht	240 g ± 5 g
Stromversorgung	DJI E-Port
Positionsbestimmung	Drohnenposition, bereitgestellt über das DJI PSDK
Bedienoberfläche	DJI Pilot 2; AIRINS.ai ausschließlich für die Datenanalyse
Konnektivität	4G optional; Datenübertragung per USB-C

Der MetScan Nano 1D im Einsatz

Dock-Based Drone Methane Detection | MetScan Nano 1D on DJI Matrice 4D

Gas Leak Detection Drone for Facility Methane Screening | AIRINS MetScan Nano 1D

Häufig gestellte Fragen

Was unterscheidet den MetScan Nano 1D vom Nano 1F?

Der Nano 1D ist senkrecht nach unten ausgerichtet und scannt einen Streifen unterhalb der Flugbahn der Drohne ab; der Nano 1F misst nach vorn, für das Screening von Komponenten und Ausrüstung. Der Nano 1D berechnet die 2D-Position jedes Messwerts aus der Position der Drohne und der Ausrichtung des Sensors, unter Annahme eines ebenen Bodens, mit mittlerer bis hoher Genauigkeit. Der Nano 1F schätzt den Laserauftreffpunkt nicht und stützt sich hauptsächlich auf die visuelle Synchronisierung. Der Nano 1D misst mit ca. 50 Hz, der Nano 1F mit 1 bis 5 Hz.

Funktioniert der MetScan Nano 1D mit dem DJI Dock 3?

Ja, über die Matrice 4D/4TD: Der Sensor wird am DJI E-Port angeschlossen und ist für wiederkehrende Missionen von einem Dock 3 aus ausgelegt. Die Halterung für die Matrice 4D/4TD ist im Lieferumfang enthalten, ein Integrationskit ist nicht erforderlich.

Muss ich eine AIRINS.ai-Lizenz bezahlen?

Nein, nicht beim Kauf. AIRINS.ai ist zur unbefristeten Nutzung inbegriffen, mit einem Jahr Garantie, Support und Software-Updates. Danach bleiben Hardware und Software nutzbar. Als Alternative zum Kauf gibt es ein Abonnementmodell: rückzahlbare Kaution, Quartalspauschale mit einem Kilometerkontingent, darüber hinaus Abrechnung pro Kilometer. Konditionen und Beträge auf Anfrage.

Welche Garantie gilt?

Standardgarantie von einem Jahr. Die Verlängerung kann nur bei der Erstbestellung abgeschlossen werden, zu 20 % des Gesamtwerts des Produkts je zusätzlichem Jahr, um höchstens zwei Jahre. Nach Ablauf der Garantiezeit bleiben Hardware und Software uneingeschränkt nutzbar.

Gibt es den MetScan Nano 1D in einer ATEX-Ausführung?

Nein. Für den Nano 1D gibt es keine Option für explosionsgefährdete Bereiche (ATEX). Der Laser entspricht der Klasse 3R; der Sensor erfüllt die Schutzart IP54 und arbeitet bei -20 bis 50 °C.

Wie werden die Daten übertragen und ausgewertet?

Der Sensor wird über DJI Pilot 2 bedient, AIRINS.ai dient ausschließlich der Datenanalyse. Die Daten werden per USB-C übertragen, 4G ist optional erhältlich.

Siehe auch unsere Lösungen zur Methanerkennung für die Öl- und Gasindustrie und zur Umweltüberwachung.

Ein Projekt zur Methanerkennung per Drohne? Drone Parts Center ist offizieller AIRINS-Händler für die Benelux-Länder und Autorisierter Händler für DJI Enterprise.

Angebot für den MetScan Nano 1D anfordern
