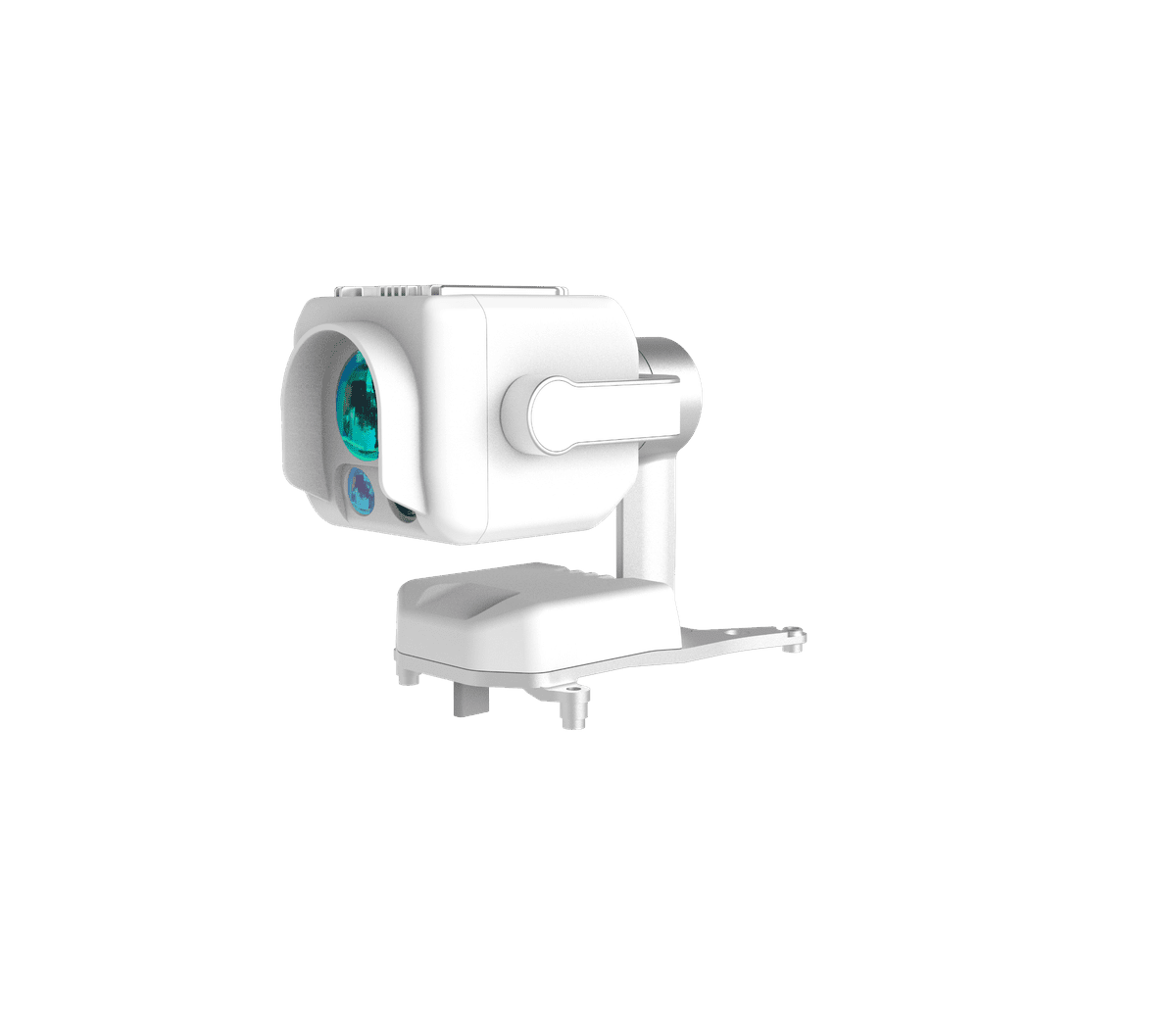

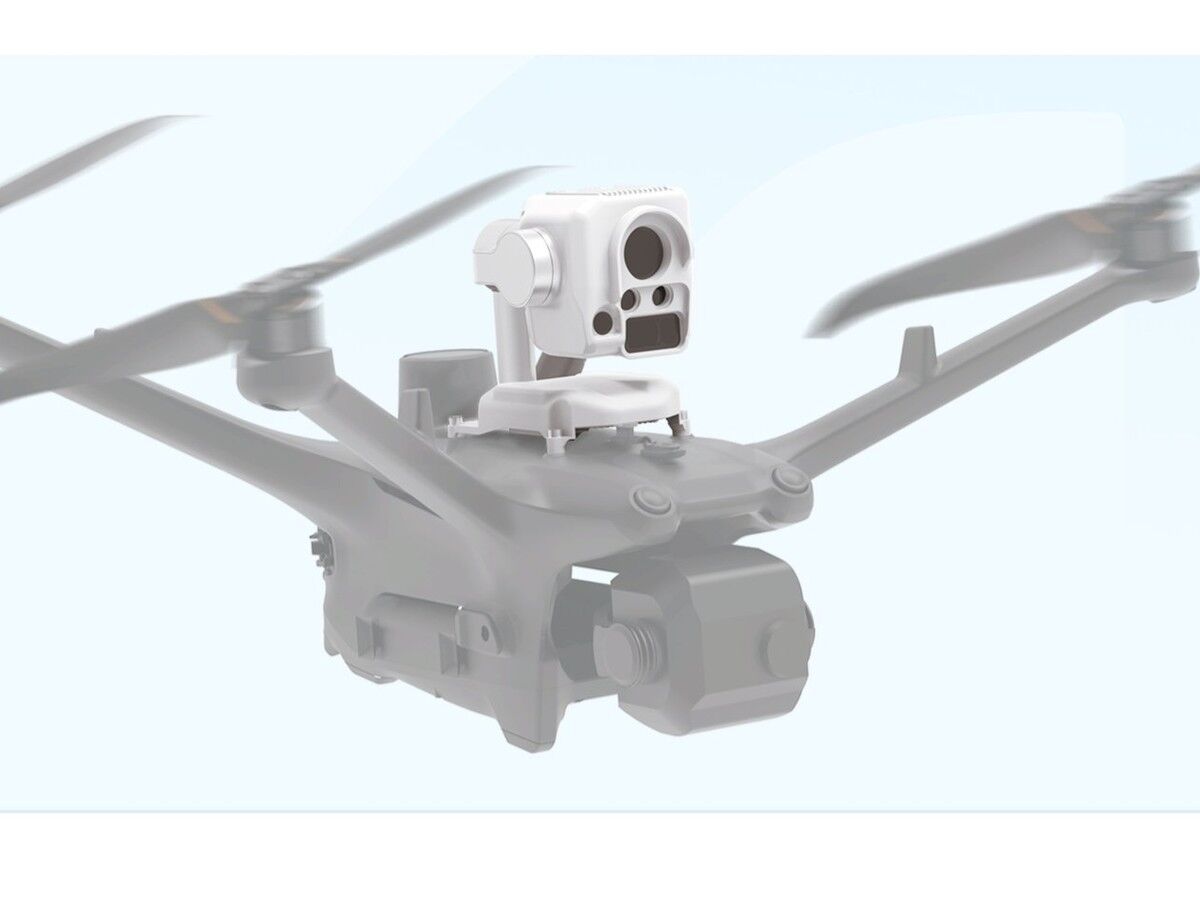

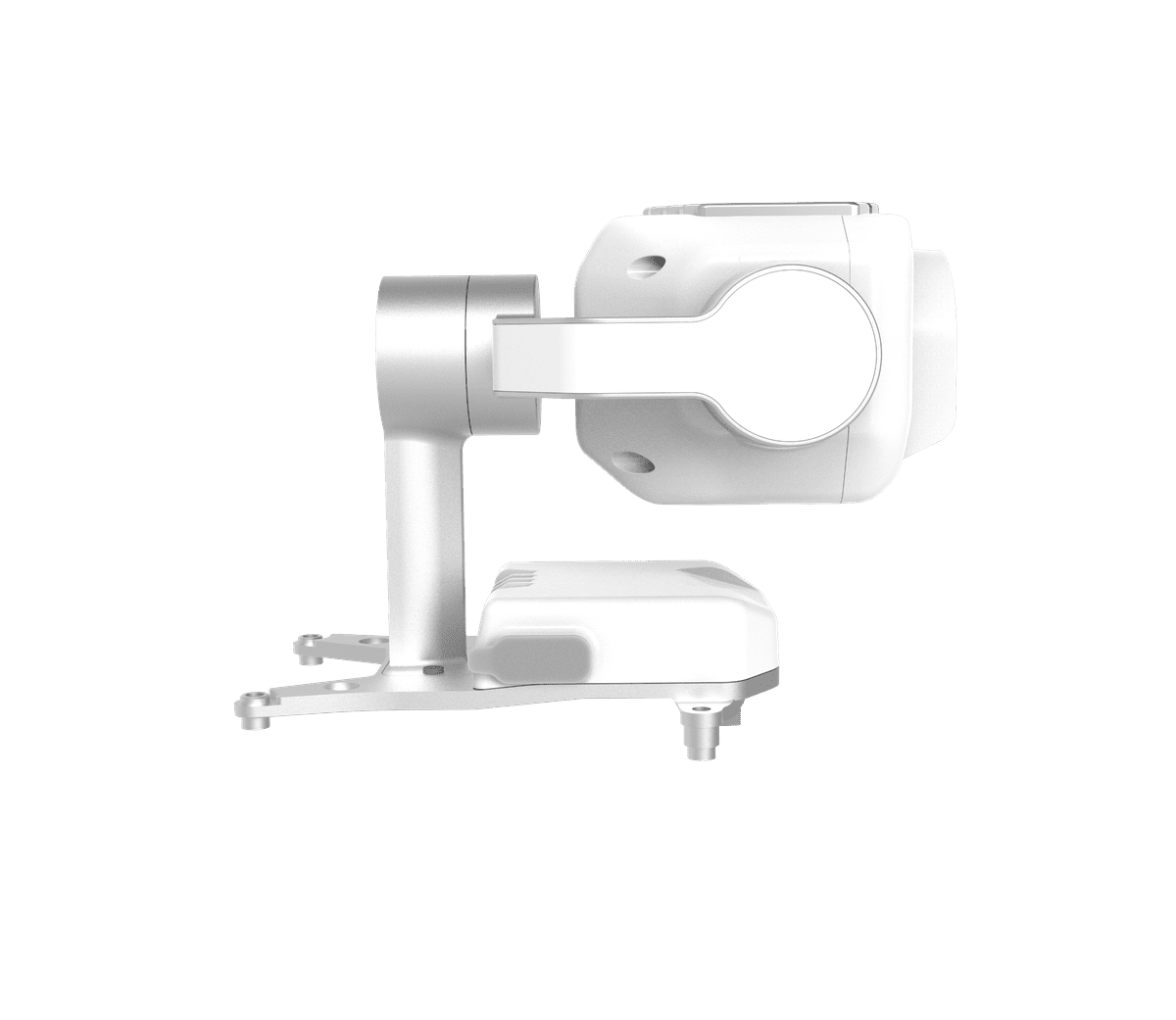

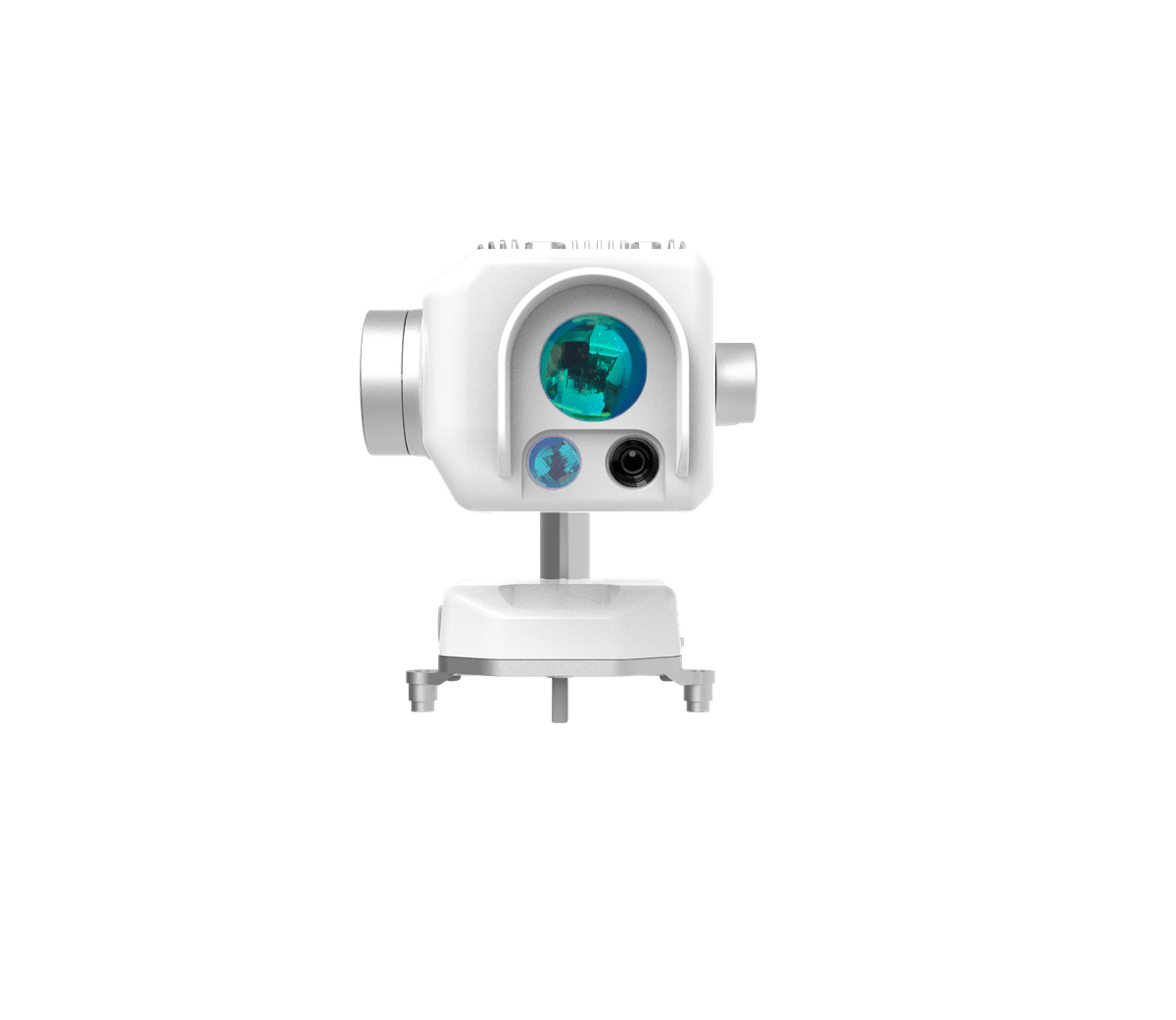

MetScan Nano 1F, Methandetektion per Drohne nach vorn gerichtet, TDLAS-Laser

Methanlecks an einer Anlage aufspüren, ohne sie zu überfliegen

Der MetScan Nano 1F misst Methan per Laserspektroskopie mit offenem Messpfad (OP-TDLAS mit diffuser Reflexion): Der Strahl wird nach vorn ausgesandt, am anvisierten Anlagenteil reflektiert und kehrt zum Sensor zurück, der daraus die durchstrahlte Methansäule in ppm·m ableitet. Die Drohne bleibt in sicherem Abstand und tastet die Bauteile einer Gasanlage, einer Verdichterstation, einer Deponie oder einer Kläranlage ab. Zielgas ist ausschließlich Methan, ohne Querempfindlichkeit gegenüber anderen Gasen.

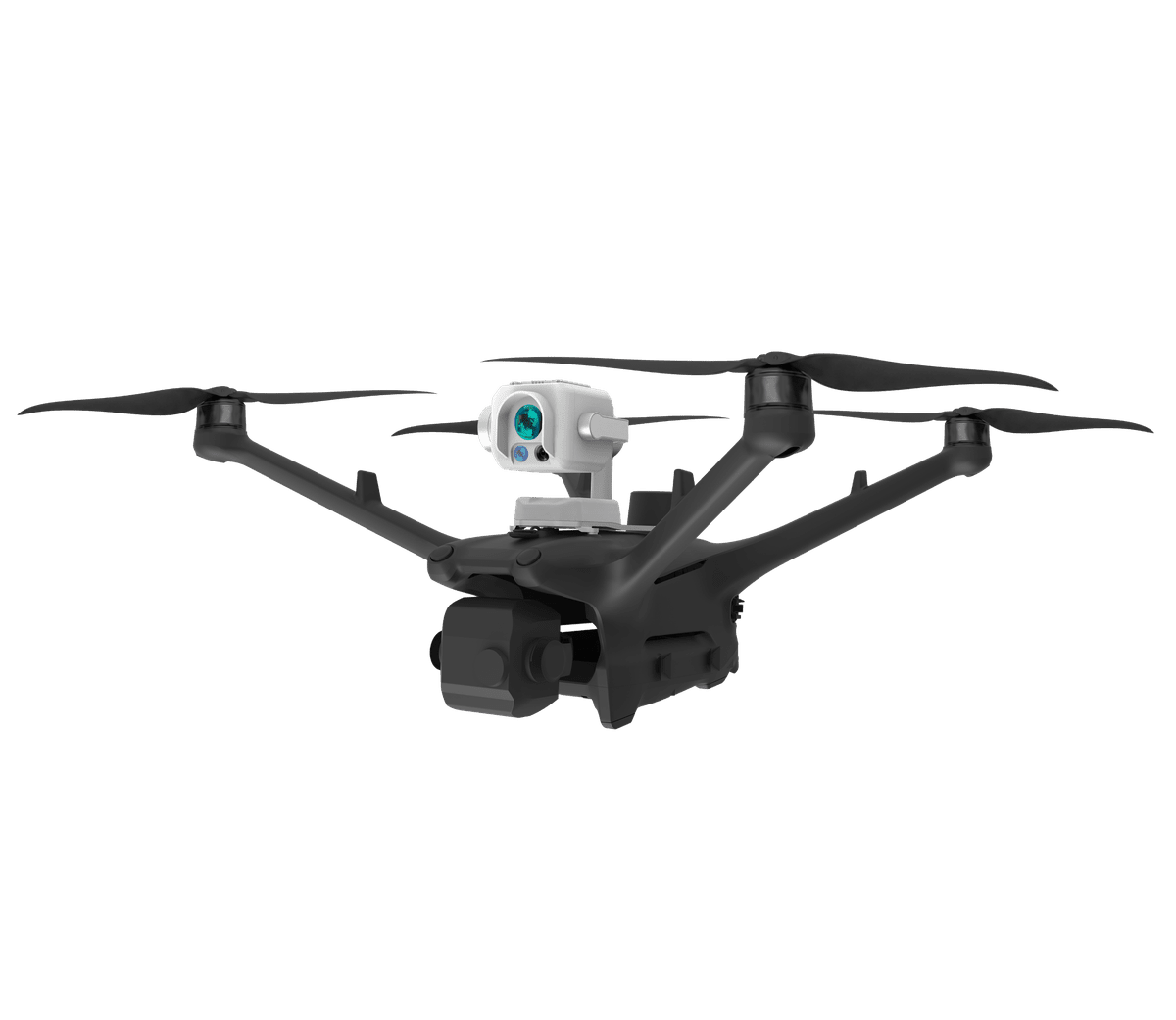

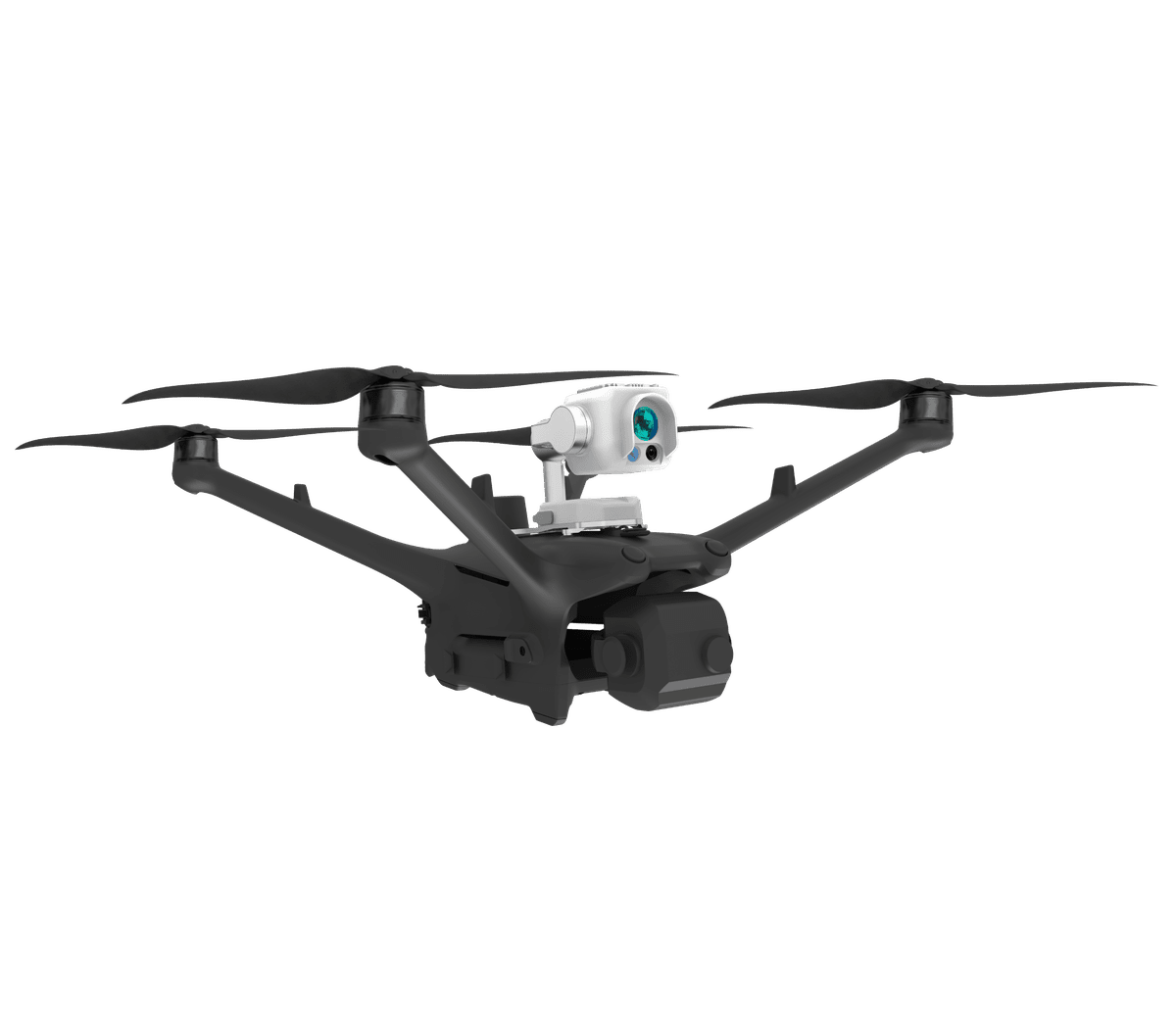

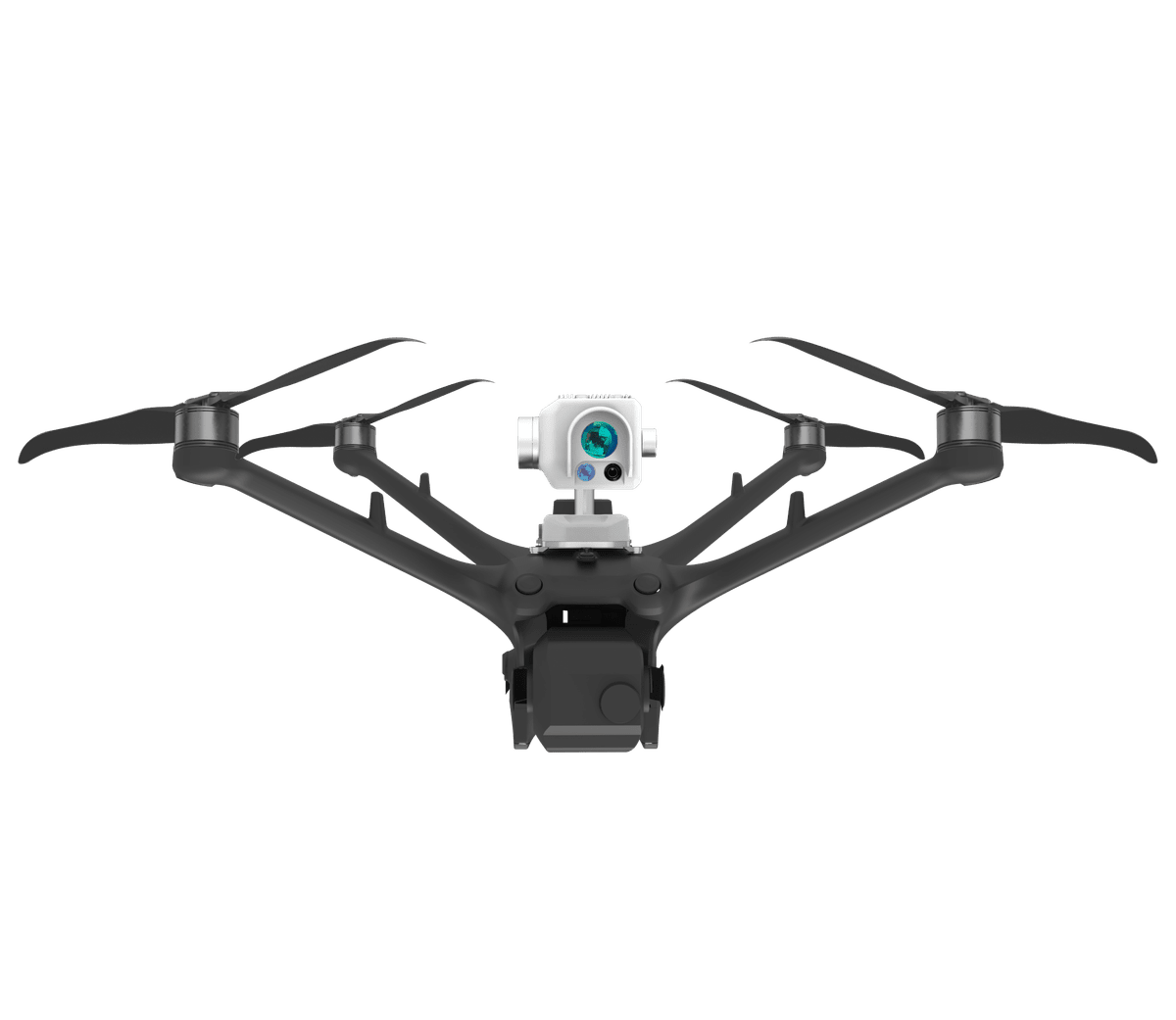

Entwickelt für die DJI Matrice 4D / 4TD und das Dock 3

Der Sensor wird am E-Port der DJI Matrice 4D / 4TD angeschlossen, Halterung im Lieferumfang, ohne Integrationskit. Er wird über PSDK in DJI Pilot 2 gesteuert, das ihm die Position der Drohne liefert. Vom DJI Dock 3 aus werden dieselben Flugbahnen Tag für Tag automatisch wiederholt: die typische Konfiguration für wiederkehrende LDAR-Überwachungsprogramme an einem Standort. Die Details je Drohne finden Sie in unserer Kompatibilitätstabelle AIRINS und DJI.

Nano 1F oder Nano 1D: nach vorn oder senkrecht gerichtet

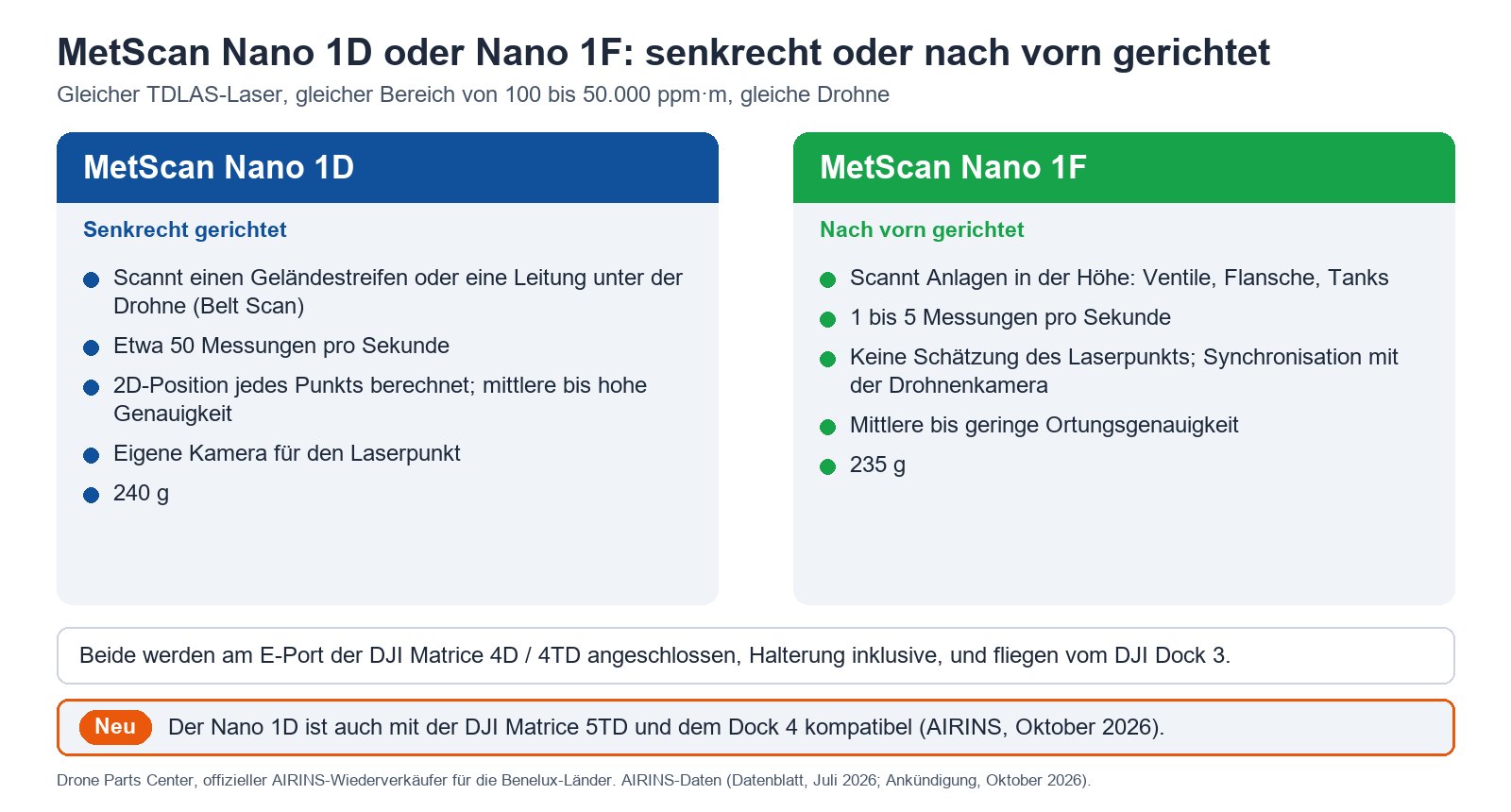

Beide MetScan Nano nutzen denselben Laser und denselben Messbereich. Der Nano 1F ist nach vorn gerichtet, mit 1 bis 5 Hz, zur Inspektion erhöht liegender Anlagenteile; er schätzt die Position des Laserpunkts nicht und stützt sich auf die Synchronisierung mit der Kamera der Drohne. Der Nano 1D ist nach unten gerichtet, mit etwa 50 Hz, um einen Geländestreifen oder eine Rohrleitung abzutasten; er berechnet die 2D-Position des Messpunkts aus der Position der Drohne. Für größere Reichweite, einen 3-Achsen-Gimbal und Sector Scan an der Matrice 400 und 350 sehen Sie sich den MetScan V1P an.

Versionen Ultra und Standard

Die Version Standard umfasst die 2D-Darstellung in AIRINS.ai, mit Export in CSV und KML und 30 Stunden Videospeicher. Die Version Ultra bietet zusätzlich die 3D-Darstellung, Sector Scan, den Export in GeoJSON und Shapefile, den Import von Orthobildern und Modellen, die Zusammenführung von Missionen, die MQTT-Übertragung und die Bereitstellung auf Ihren eigenen Servern, mit 250 Stunden Videospeicher. Ein Wechsel von Standard auf Ultra ist auch nach dem Kauf möglich. Beide Versionen sind auf Anfrage per Angebot erhältlich.

AIRINS.ai, im Kaufpreis enthalten

Die Software AIRINS.ai ist im Kaufpreis enthalten, zur unbefristeten Nutzung für eine Einheit und ein Hauptkonto, mit einem Jahr technischem Fernsupport und Updates. Alternativ zum Kauf ist ein Abonnement erhältlich. Gesteuert wird der Sensor in DJI Pilot 2; AIRINS.ai dient der Auswertung: Heatmaps, nach ppm·m geordnete Hotspots, Berichte als PDF oder DOCX für Ihre LDAR- und OGMP-2.0-Programme, GIS-Exporte. Die Daten werden über USB-C übertragen; eine 4G-Verbindung ist als Option erhältlich.

Garantie, Kalibrierung und Lebensdauer

Garantie. Standardgarantie von einem Jahr. Die Verlängerung kann nur bei der Erstbestellung abgeschlossen werden, zu 20 % des Gesamtwerts des Produkts je zusätzlichem Jahr, um höchstens zwei Jahre. Nach Ablauf der Garantiezeit bleiben Hardware und Software uneingeschränkt nutzbar.

Kalibrierung. Die Geräte werden vor dem Versand im Werk kalibriert. Bei stabiler Einsatzumgebung wird eine Neukalibrierung alle 12 Monate empfohlen. Ändern sich die Arbeitsbedingungen (Temperatur, Messumgebung), muss bei einigen Modulen der Nullpunkt neu eingestellt werden. Zwei Verfahren sind möglich:

• Durch den Kunden. Aufgabe eines Prüfgases oder Vergleich mit dem Referenzgerät einer Messstation. Der neue Korrekturfaktor wird nach der Formel des Herstellers berechnet und anschließend in der Kalibrierungsoberfläche der Plattform AIRINS.ai gespeichert.
• Durch Rücksendung ins Werk, zur jährlichen Inspektion und Kalibrierung. Während der Garantiezeit kostenlos, die Versandkosten trägt der Kunde. Außerhalb der Garantie wird sie nach den Ergebnissen der Inspektion berechnet, die Kosten werden vorab zur Freigabe mitgeteilt.

Lebensdauer. Durchschnittlich 3 Jahre, abhängig von der Einsatzhäufigkeit und den gemessenen Konzentrationen. Bei häufigem Einsatz in stark belasteten Gebieten verkürzt sich diese Dauer.

Technische Daten

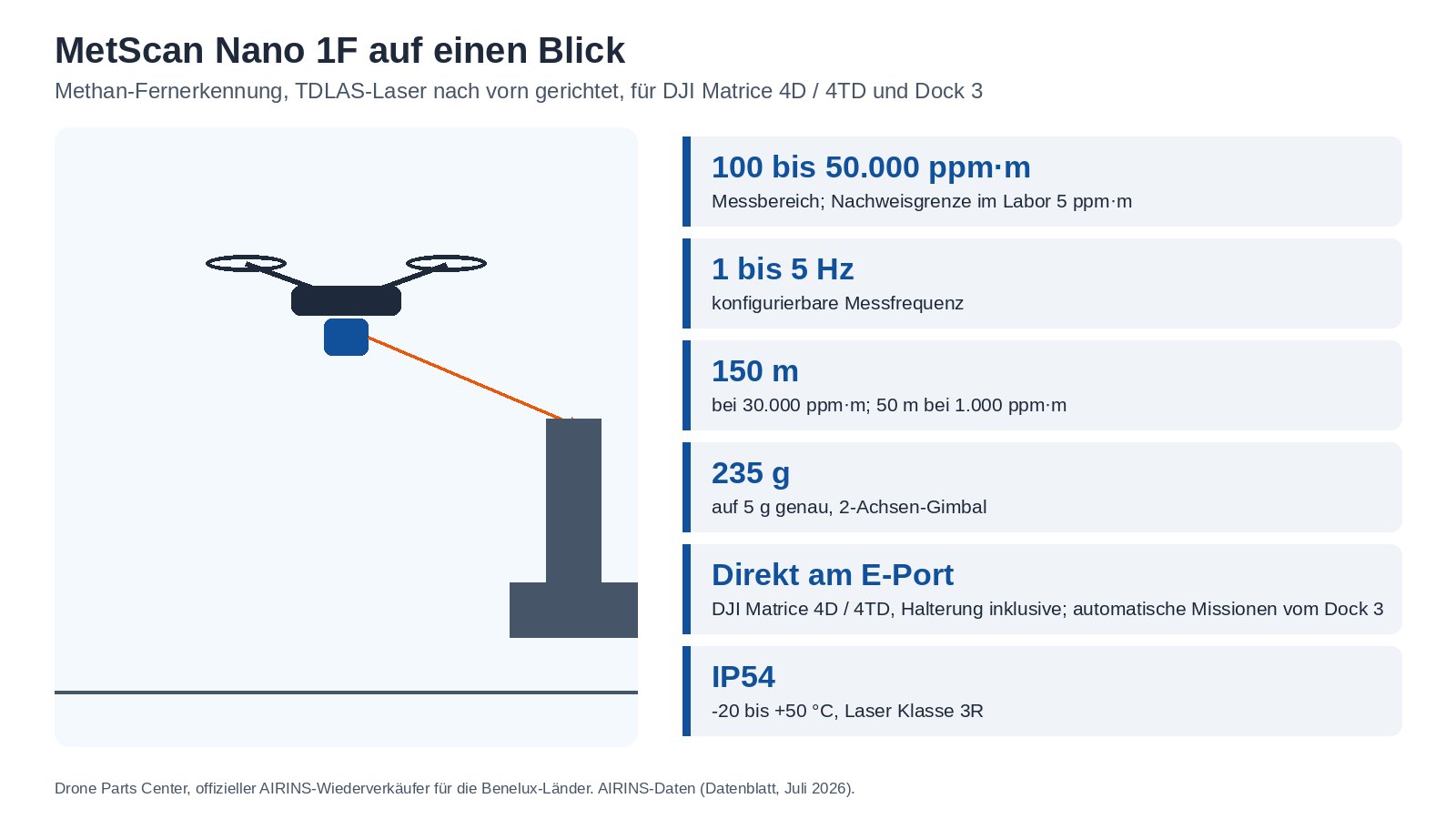

Messprinzip	OP-TDLAS mit diffuser Reflexion, offener Messpfad, nur Methan
Linearer Messbereich	100 bis 50 000 ppm·m
Nachweisgrenze im Labor	5 ppm·m
Genauigkeit	Relativer Fehler höchstens 10 %, auf 20 m, für Gasfahnen von 1 000 bis 50 000 ppm·m
Typische Entfernungen	150 m bei 30 000 ppm·m, 50 m bei 1 000 ppm·m, bei statischer horizontaler Detektion
Messfrequenz	Einstellbar von 1 bis 5 Hz
Ansprechzeit	Einstellbar von 5 bis 100 ms, Standardwert 15 ms
Ausrichtung	Nach vorn, für die Inspektion von Bauteilen und Anlagenteilen
Entfernungsmesser	Kein eigener Entfernungsmesser
Lokalisierung des Laserpunkts	Keine Schätzung des Auftreffpunkts; Position und Ausrichtung des Sensors werden aufgezeichnet, visuelle Synchronisierung mit der Kamera der Drohne
Gimbal	2 Achsen (Rollen und Nicken), Winkelgenauigkeit 0,01°
Laserklasse	3R
Explosionsgefährdeter Bereich (ATEX)	Nein
Betriebstemperatur	-20 bis +50 °C
Luftfeuchtigkeit	Unter 95 % rF
Schutzart	IP54
Gewicht	235 g, auf 5 g genau
Stromversorgung und Positionierung	DJI E-Port; Position der Drohne über DJI PSDK
Drohnen	DJI Matrice 4D / 4TD, Halterung im Lieferumfang; automatisierte Missionen vom DJI Dock 3 aus; auch kompatibel mit DJI Matrice 4E / 4T und Matrice 30 / 30T
Bedienoberfläche	DJI Pilot 2; AIRINS.ai für die Datenauswertung
Konnektivität	Datenübertragung über USB-C; 4G optional
Software	AIRINS.ai im Kaufpreis enthalten, Versionen Ultra und Standard
