Sniffer4D Nano 2 Plus, Multigas-Sensor für DJI-Drohnen

Ein Multigas-Sensor für Drohnen, von der Schadstoffkartierung bis zum Notfalleinsatz

Der Sniffer4D Nano 2 Plus von AIRINS macht eine DJI Enterprise-Drohne zur mobilen Messstation für die Luftqualität. Er kartiert die Luftbelastung rund um einen Industriestandort, eine Deponie oder ein Stadtgebiet, hilft beim Aufspüren von Leckagen an Anlagen und gibt Einsatzkräften einen Überblick über die vorhandenen Gase, ohne dass jemand der Schadstofffahne ausgesetzt wird. Ein aktiver Lufteinlass mit Lüfter verkürzt die Ansprechzeit der Sensoren deutlich.

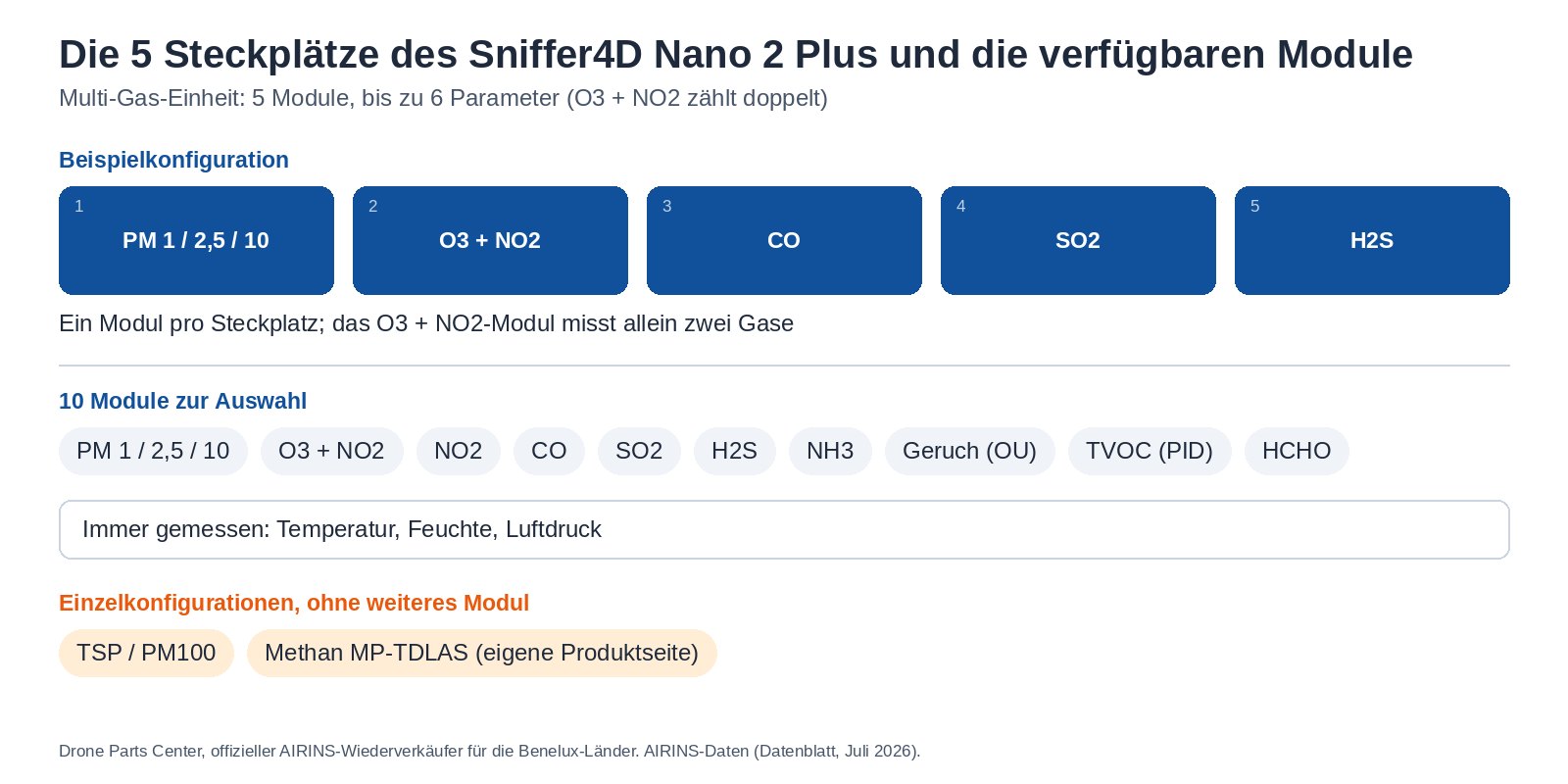

Bis zu 6 Parameter auf 5 Steckplätzen

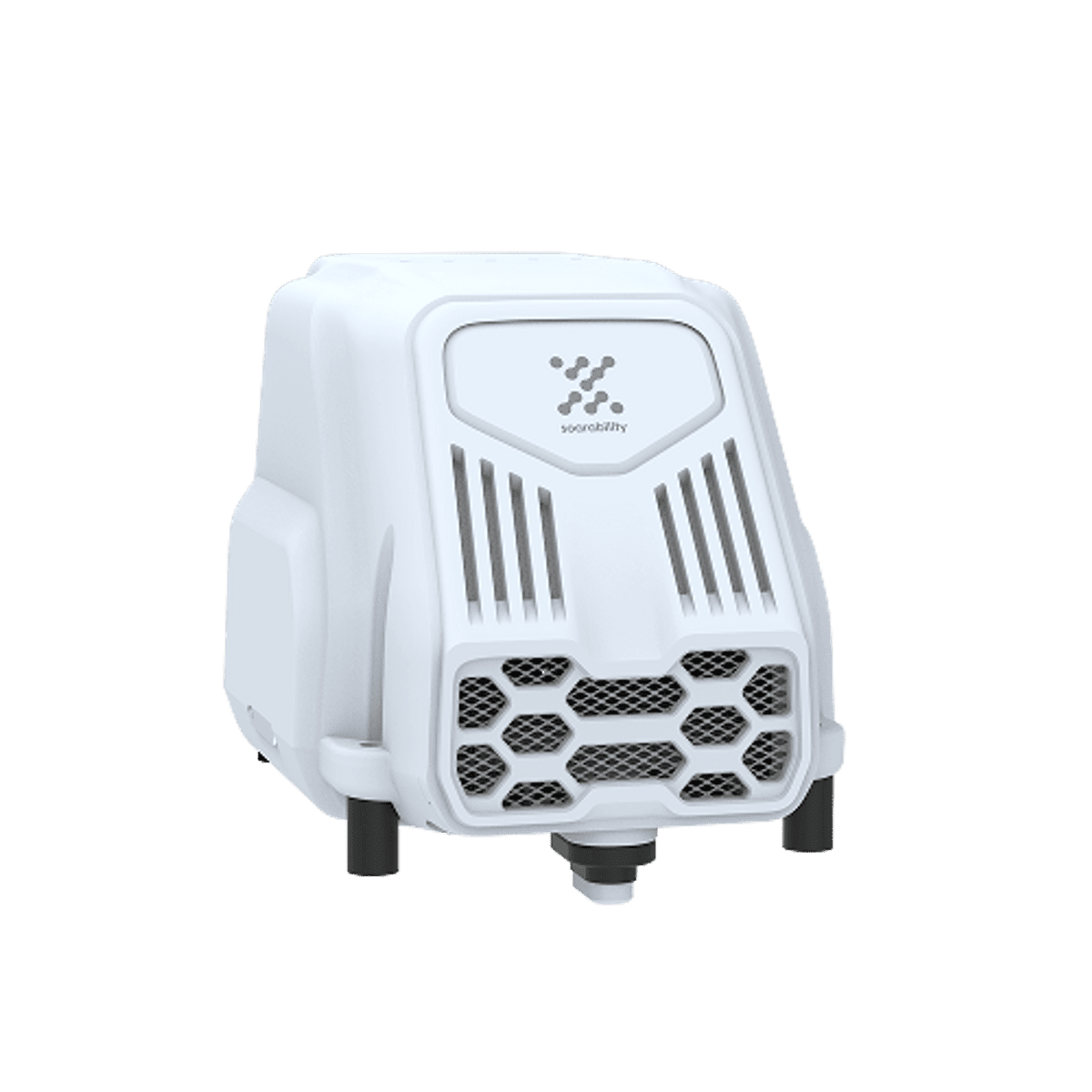

Die Multi-Gas-Einheit nimmt 5 frei wählbare Module auf und misst bis zu 6 Parameter gleichzeitig: Das Modul O3 + NO2 zählt doppelt. Zur Auswahl stehen zehn Module: Feinstaub PM 1 / 2,5 / 10, O3 + NO2, NO2, CO, SO2, H2S, NH3, Geruch (OU), TVOC und HCHO. Temperatur, Luftfeuchtigkeit und Luftdruck werden zusätzlich zu den gewählten Modulen ständig erfasst.

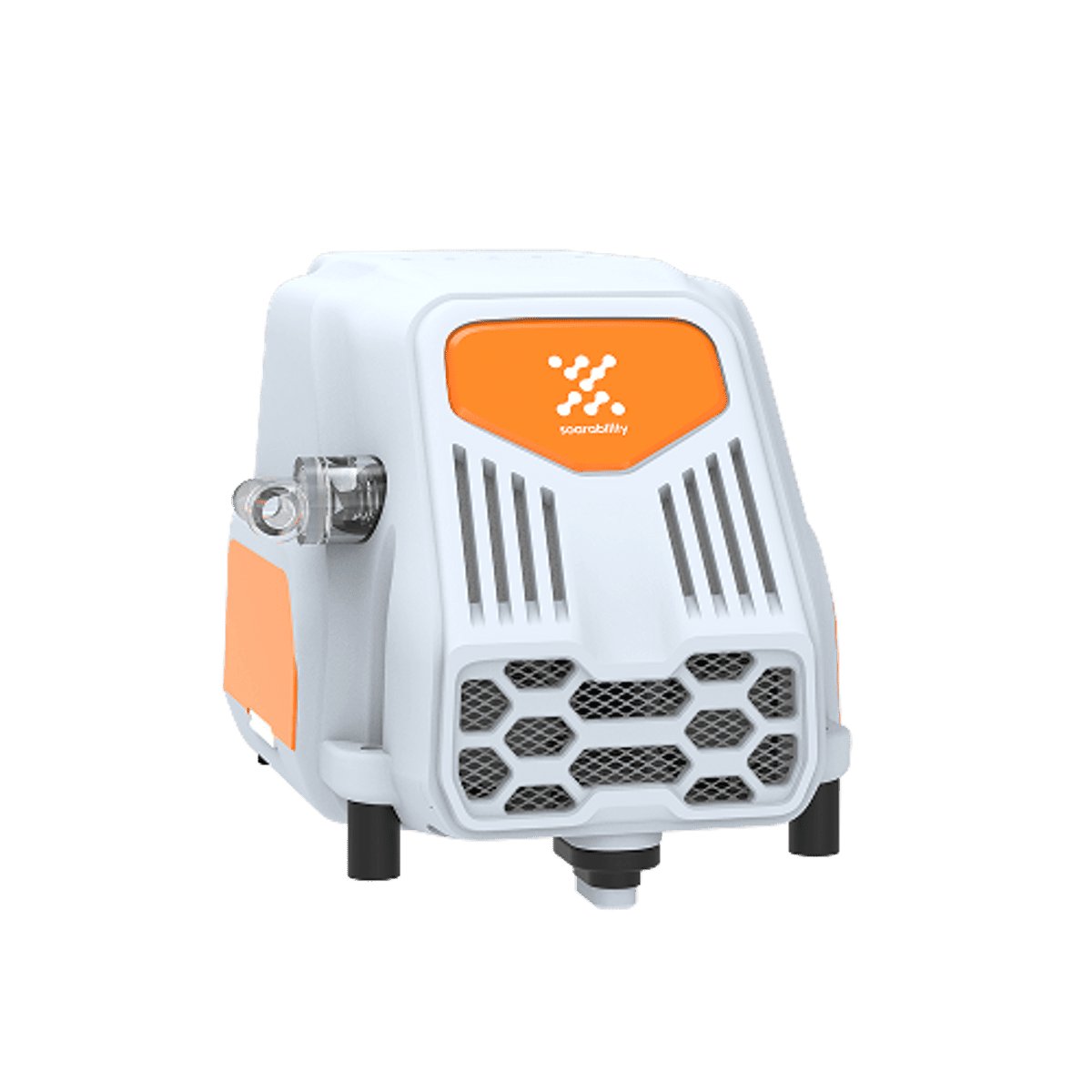

Zwei Konfigurationen werden ohne weitere Module eingesetzt: das Gesamtstaubmodul TSP / PM100 und die Methaneinheit MP-TDLAS (Laserabsorption, ausschließlich methanempfindlich, Nachweisgrenze 200 ppb). Für Letztere gibt es ein eigenes Produktblatt, den Sniffer4D Nano 2 Plus Methan TDLAS. Um Methan aus der Ferne zu erkennen, von der Drohne aus und ohne Kontakt mit dem Gas, sehen Sie sich auch den MetScan Nano 1D an.

Ihren Sniffer4D Nano 2 Plus konfigurieren

Wählen Sie unten Ihre Module und Ihr Integrationskit. Die Zusammenfassung können Sie unverändert mit Ihrer Angebotsanfrage senden.

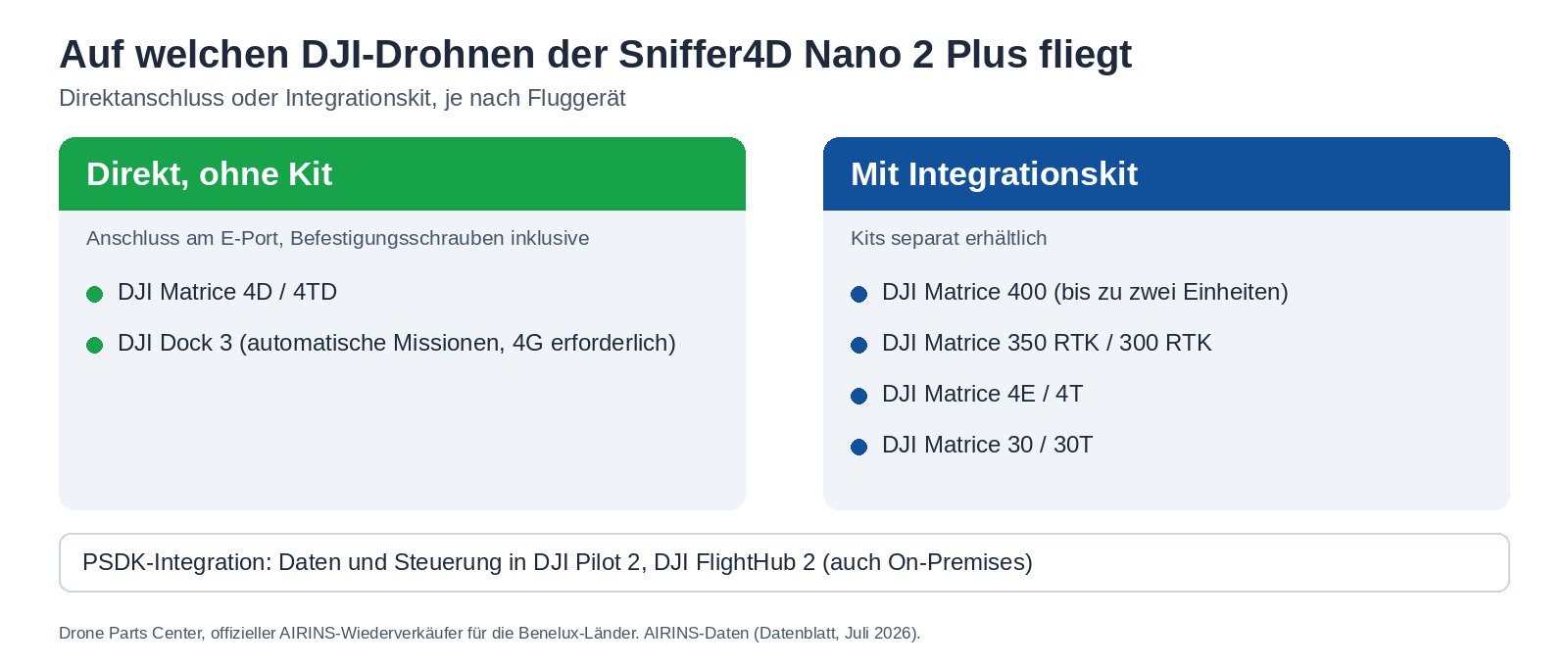

Direkt an DJI Matrice 4D / 4TD und Dock 3, per Kit an weiteren Matrice-Modellen

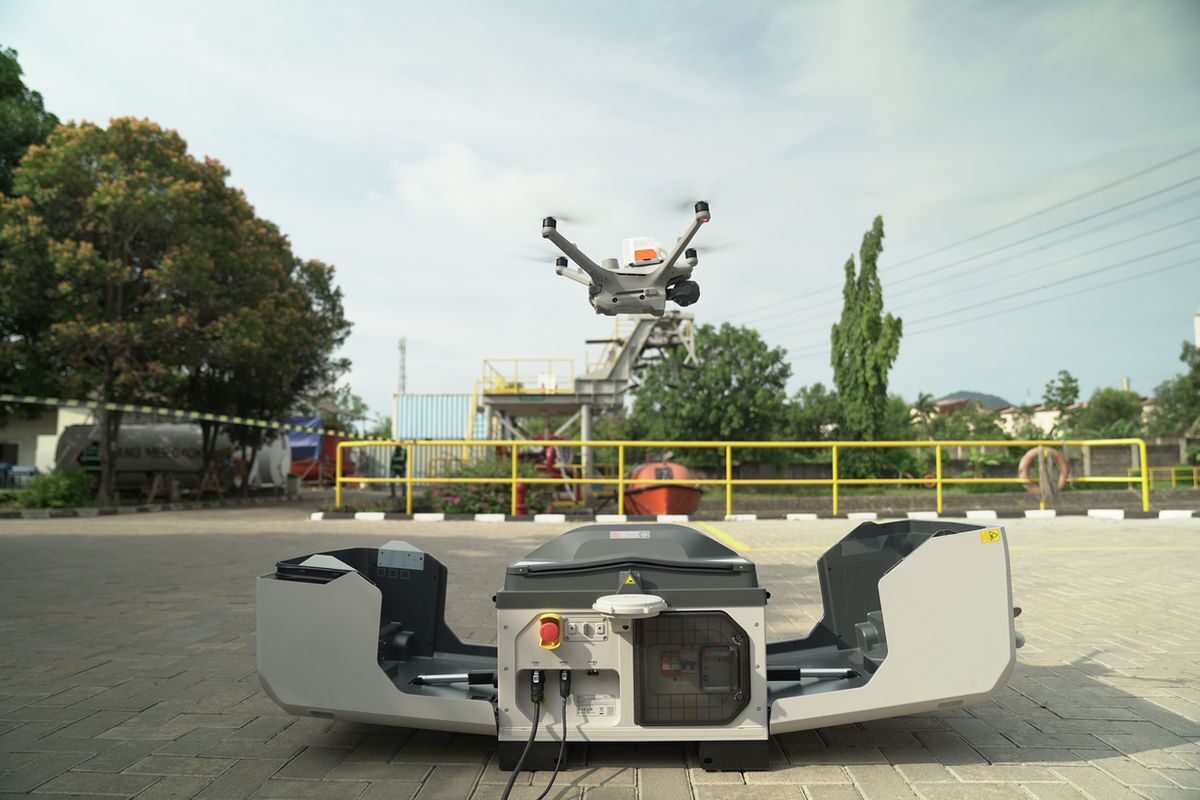

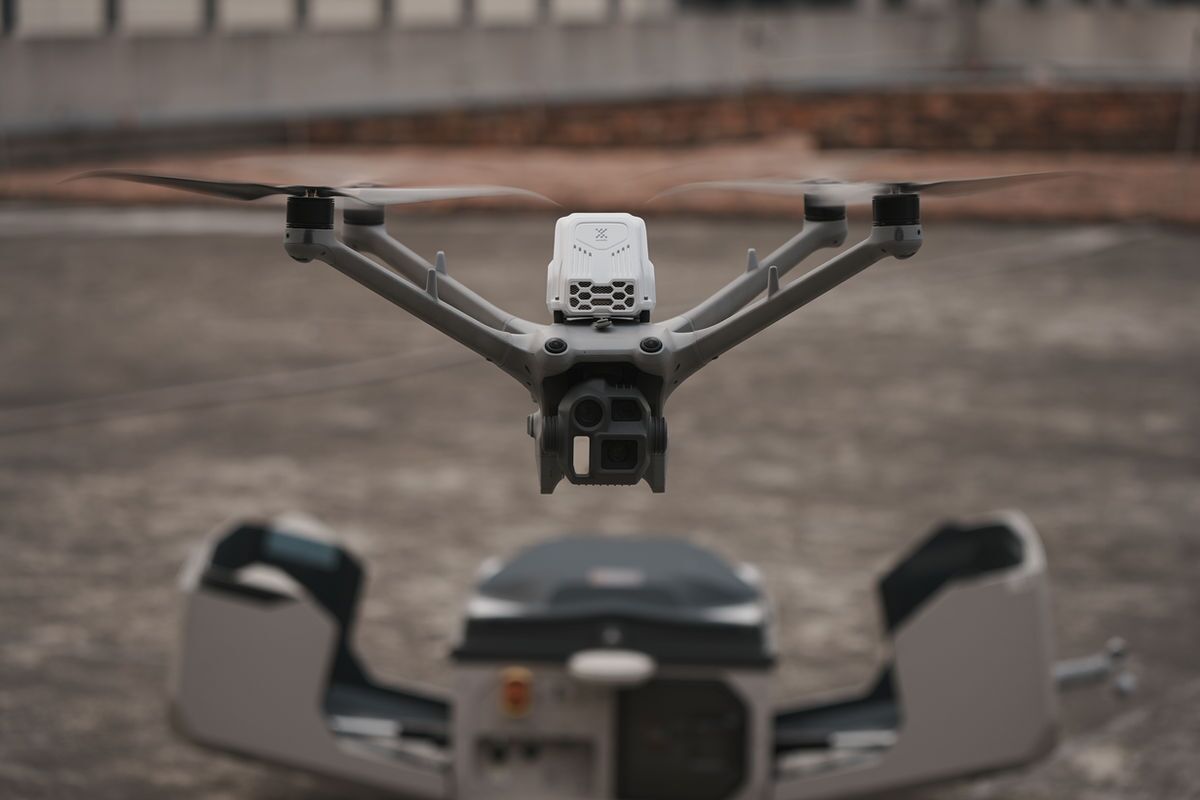

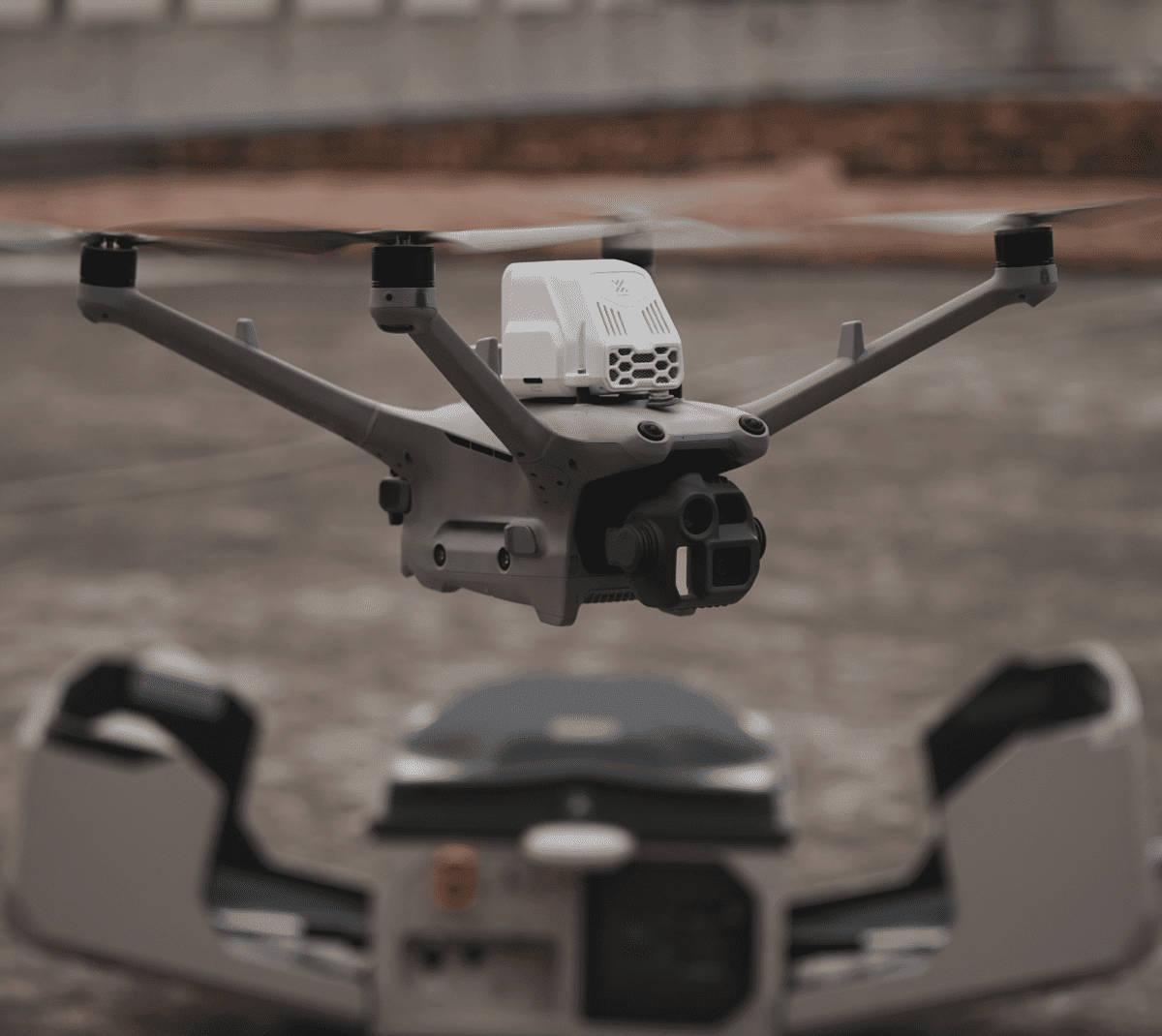

An der DJI Matrice 4D / 4TD und am DJI Dock 3 wird der Sniffer4D Nano 2 Plus direkt am E-Port angeschlossen, Befestigungsschrauben inklusive. So fliegt er automatisierte Missionen vom Dock aus. Seine 6 Status-LEDs bleiben im Kamerabild des Dock 3 sichtbar.

Separat erhältliche Integrationskits ermöglichen die Montage an der DJI Matrice 400 (bis zu zwei Einheiten), Matrice 350 RTK / 300 RTK, Matrice 4E / 4T und Matrice 30 / 30T. Die PSDK-Integration ist vollständig: Daten und Steuerung in DJI Pilot 2 sowie Einbindung in DJI FlightHub 2, auch in der Version On-Premises. Die Details je Drohne finden Sie in unserer Kompatibilitätstabelle AIRINS und DJI.

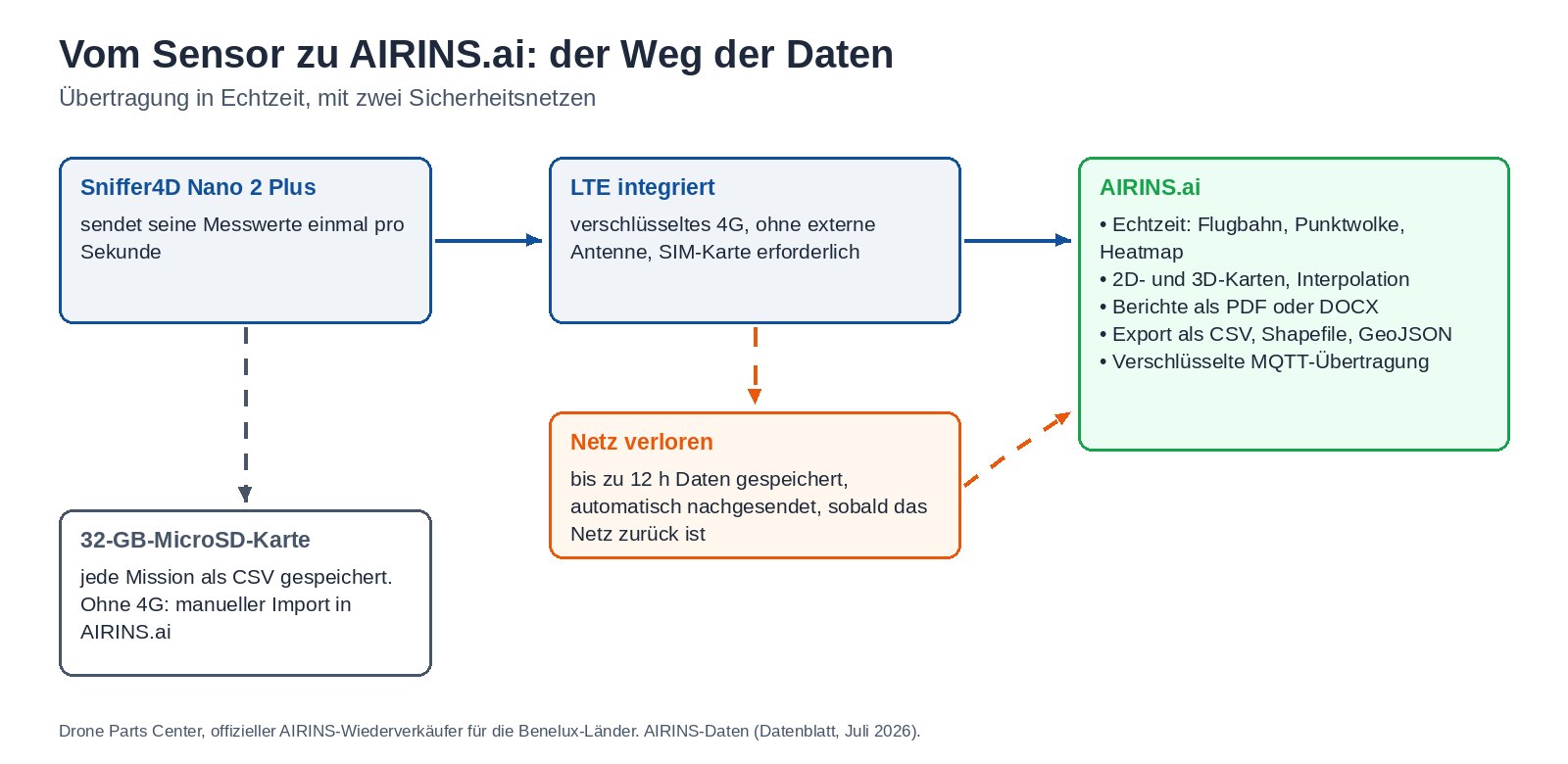

Echtzeitdaten, auch ohne Netz

Das integrierte LTE-Modul, ohne externe Antenne, überträgt die Messwerte verschlüsselt einmal pro Sekunde an AIRINS.ai. Dafür ist eine SIM-Karte mit Datentarif erforderlich: Ihre eigene oder die von AIRINS angebotene. Bricht die Verbindung ab, speichert der Sensor bis zu 12 Stunden Daten und sendet sie automatisch, sobald das Netz wieder verfügbar ist. Jede Mission wird außerdem als CSV-Datei auf der mitgelieferten 32-GB-MicroSD-Karte gespeichert.

Ohne 4G erscheint die Mission nicht automatisch im Verlauf von AIRINS.ai: Die Dateien müssen dann von der MicroSD-Karte kopiert und importiert werden. Missionen vom DJI Dock 3 oder über DJI FlightHub 2 erfordern eine 4G-Verbindung.

AIRINS.ai, im Kaufpreis enthalten

Die Software AIRINS.ai ist im Kaufpreis enthalten, zur unbefristeten Nutzung für eine Einheit und ein Hauptkonto, mit einem Jahr technischem Fernsupport und Updates. Alternativ zum Kauf ist ein Abonnement erhältlich. Die Plattform deckt den gesamten Missionsablauf ab:

• im Flug: Trendkurven, Flugbahn, Punktwolke, Hexagonraster und Heatmap, mit Mittel- und Spitzenwert je Rasterzelle;
• automatisierte Missionen, ausgelöst durch Geofence-Zonen für Start und Ende;
• nach dem Flug: 2D- und 3D-Karten, interpolierte Heatmaps, Zweifach- oder Vierfachansicht, Suche im Verlauf nach mehreren Kriterien;
• Missionsberichte als PDF oder als bearbeitbare DOCX-Datei;
• Import und Export in CSV, Shapefile und GeoJSON, verschlüsselte MQTT-Übertragung an Ihre eigenen Systeme.

Inbetriebnahme und Praxistipps

Lassen Sie den Sensor vor der Mission mindestens 3 Minuten stabilisieren. Zur Lokalisierung einer Emissionsquelle empfiehlt AIRINS eine Fluggeschwindigkeit von höchstens 8 m/s, idealerweise um 5 m/s. Das Gerät ist nach IP55 geschützt und übersteht einen kurzen Regenschauer, doch Regen und hohe Luftfeuchtigkeit beeinträchtigen die Messgenauigkeit: Meiden Sie solche Bedingungen besser. Die Firmware wird in etwa 5 Minuten über die MicroSD-Karte aktualisiert.

Garantie, Kalibrierung und Lebensdauer

Garantie. Standardgarantie von einem Jahr. Die Verlängerung kann nur bei der Erstbestellung abgeschlossen werden, zu 20 % des Gesamtwerts des Produkts je zusätzlichem Jahr, um höchstens zwei Jahre. Nach Ablauf der Garantiezeit bleiben Hardware und Software uneingeschränkt nutzbar.

Kalibrierung. Die Geräte werden vor dem Versand im Werk kalibriert. Bei stabiler Einsatzumgebung wird eine Neukalibrierung alle 12 Monate empfohlen. Ändern sich die Arbeitsbedingungen (Temperatur, Messumgebung), muss bei einigen Modulen der Nullpunkt neu eingestellt werden. Zwei Verfahren sind möglich:

• Durch den Kunden. Aufgabe eines Prüfgases oder Vergleich mit dem Referenzgerät einer Messstation. Der neue Korrekturfaktor wird nach der Formel des Herstellers berechnet und anschließend in der Kalibrierungsoberfläche der Plattform AIRINS.ai gespeichert.
• Durch Rücksendung ins Werk, zur jährlichen Inspektion und Kalibrierung. Während der Garantiezeit kostenlos, die Versandkosten trägt der Kunde. Außerhalb der Garantie wird sie nach den Ergebnissen der Inspektion berechnet, die Kosten werden vorab zur Freigabe mitgeteilt.

Lebensdauer. Durchschnittlich 3 Jahre, abhängig von der Einsatzhäufigkeit und den gemessenen Konzentrationen. Bei häufigem Einsatz in stark belasteten Gebieten verkürzt sich diese Dauer.

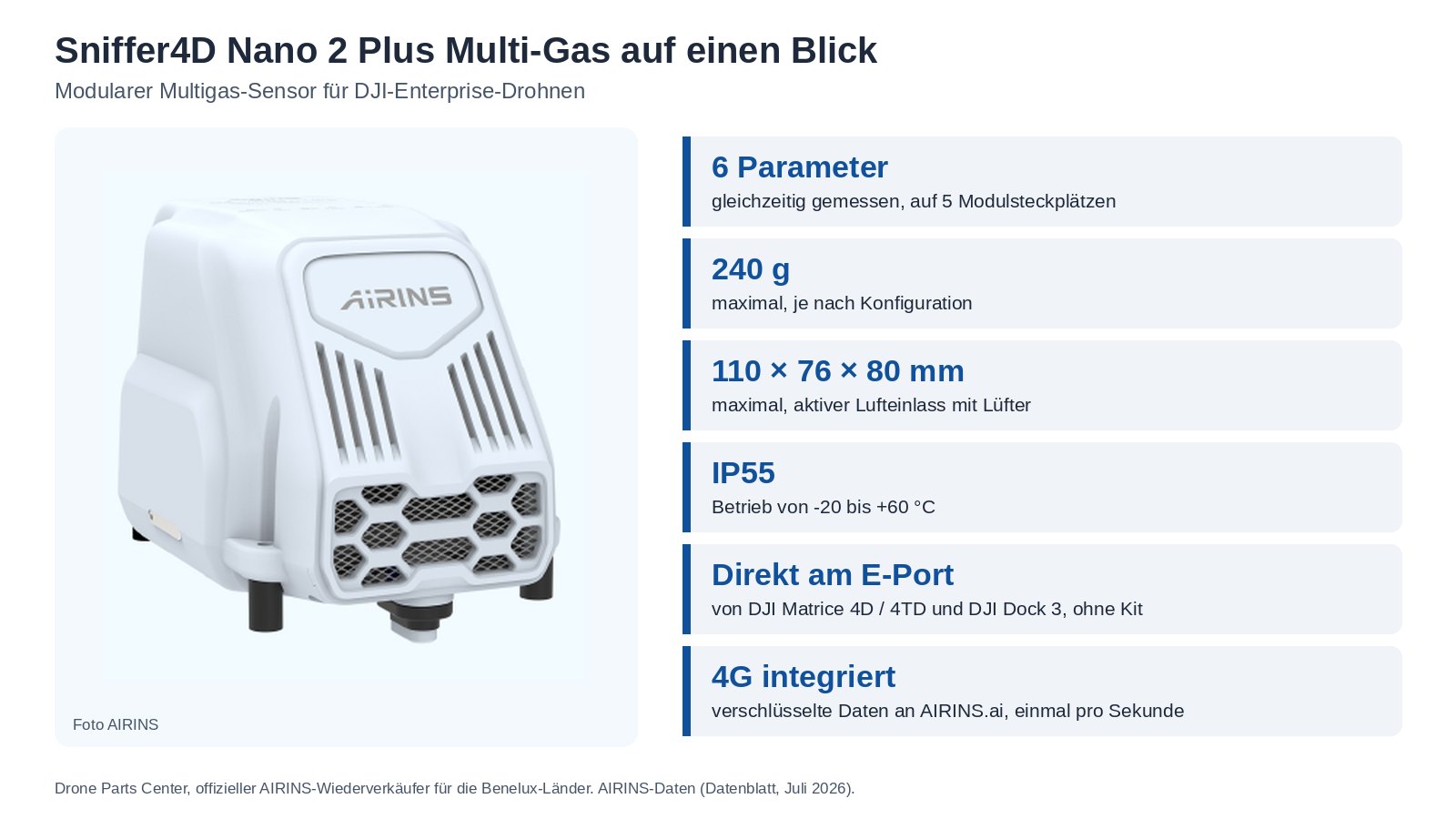

Technische Daten der Einheit

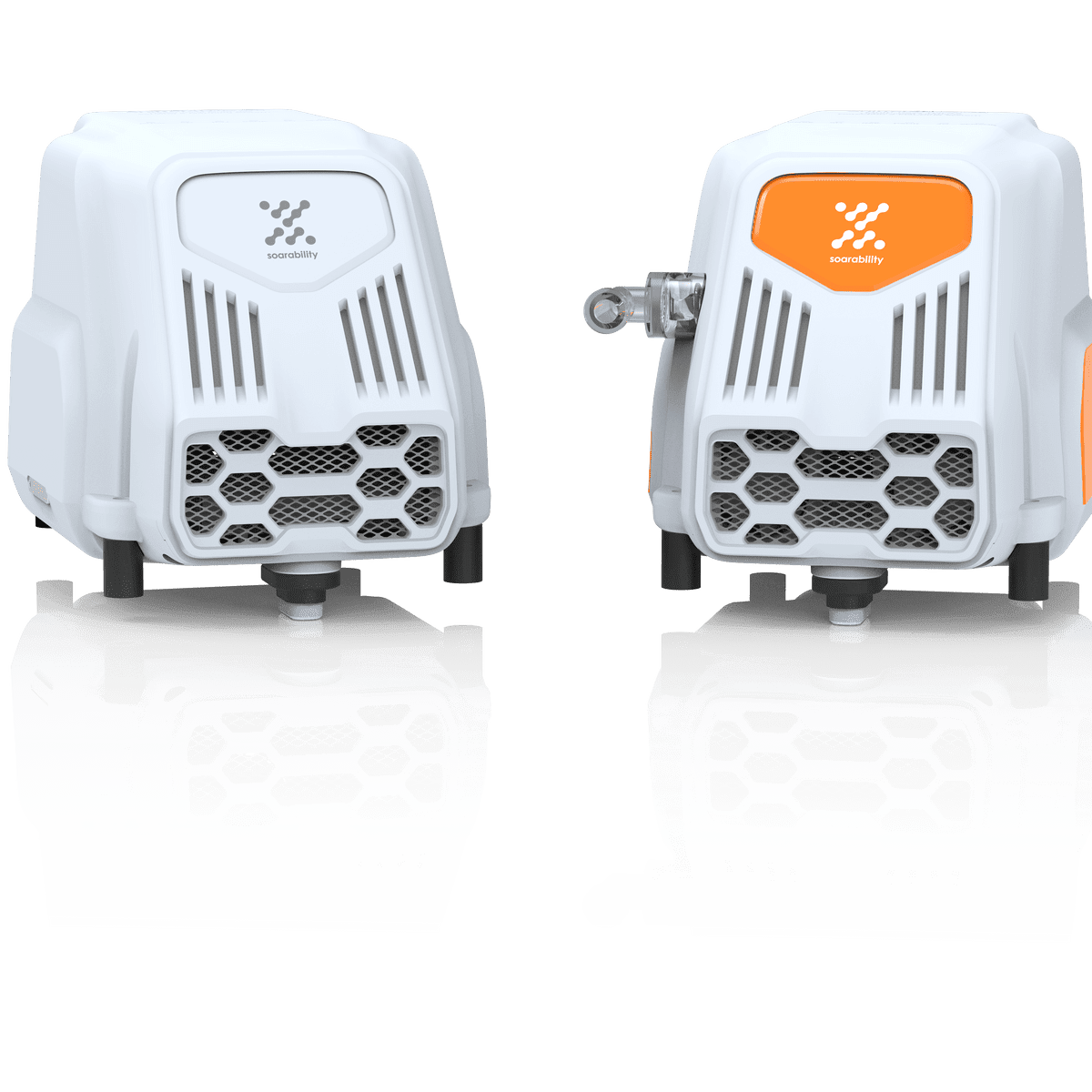

Versionen	Multi-Gas (5 Steckplätze); Methan MP-TDLAS (eigenes Produktblatt)
Gleichzeitige Parameter	Bis zu 6 (das Modul O3 + NO2 zählt doppelt)
Integrierte Messungen	Temperatur, Luftfeuchtigkeit, Luftdruck
Gewicht	Höchstens 240 g, je nach Konfiguration
Abmessungen	Unter 110 × 76 × 80 mm
Lufteinlass	Aktiv, mit Lüfter
Schutzart	IP55
Betriebstemperatur	-20 bis +60 °C
Anschluss an die Drohne	E-Port direkt an DJI Matrice 4D / 4TD und Dock 3; Kits für Matrice 400, 350 RTK / 300 RTK, 4E / 4T, 30 / 30T
Stromversorgung ohne E-Port	Kabel USB-A auf USB-C, Quelle mit 5 V / 3 A (15 W)
DJI-Integration	PSDK, DJI Pilot 2, DJI FlightHub 2 (auch On-Premises)
Übertragung	Integriertes LTE (4G, 3G), verschlüsselt, 1 Hz; SIM-Karte erforderlich
Speicher	32-GB-MicroSD-Karte im Lieferumfang, CSV-Dateien; 12 h Datenspeicherung ohne Netz
Anzeigen	6 Status-LEDs, sichtbar für die Kamera des DJI Dock 3
Software	AIRINS.ai im Kaufpreis enthalten
Lieferumfang	Einheit, Transportkoffer, 32-GB-MicroSD-Karte, Schraubendreher M3, Befestigungsschrauben, Qualitätsprüfzertifikat

Messmodule

Ansprechzeit t90, Werte aus dem technischen Datenblatt von AIRINS vom Juli 2026. Das TVOC-Modul ist auf Isobutylen kalibriert; andere flüchtige organische Verbindungen werden über einen Korrekturfaktor gemessen.

Den Sniffer4D Nano 2 Plus im Einsatz sehen

Bei Drone Parts Center bestellen

Drone Parts Center, offizieller AIRINS-Wiederverkäufer für die Benelux-Länder, hilft Ihnen bei der Auswahl der passenden Module für Ihre Einsätze und übernimmt die Schulung in Nivelles oder bei Ihnen vor Ort. Fordern Sie ein Angebot an mit Ihrer Konfiguration: Behörden können per Bestellschein bestellen, innergemeinschaftliche Rechnungsstellung ohne MwSt. für umsatzsteuerpflichtige Unternehmen. Entdecken Sie das gesamte AIRINS-Sortiment und unsere Lösungen für die Umweltüberwachung.
