Sniffer4D Nano 2 Plus, multigassensor voor DJI-drones

Een multigassensor voor drones, van het in kaart brengen van vervuiling tot interventies

De Sniffer4D Nano 2 Plus van AIRINS maakt van een DJI Enterprise-drone een mobiel meetstation voor luchtkwaliteit. Hij brengt de luchtvervuiling rond een industriële site, een stortplaats of een stedelijke zone in kaart, helpt een lek in een installatie op te sporen en geeft interventieploegen inzicht in de aanwezige gassen, zonder dat iemand zich in de rookpluim hoeft te begeven. Een actieve luchtinlaat met ventilator verkort de reactietijd van de sensoren aanzienlijk.

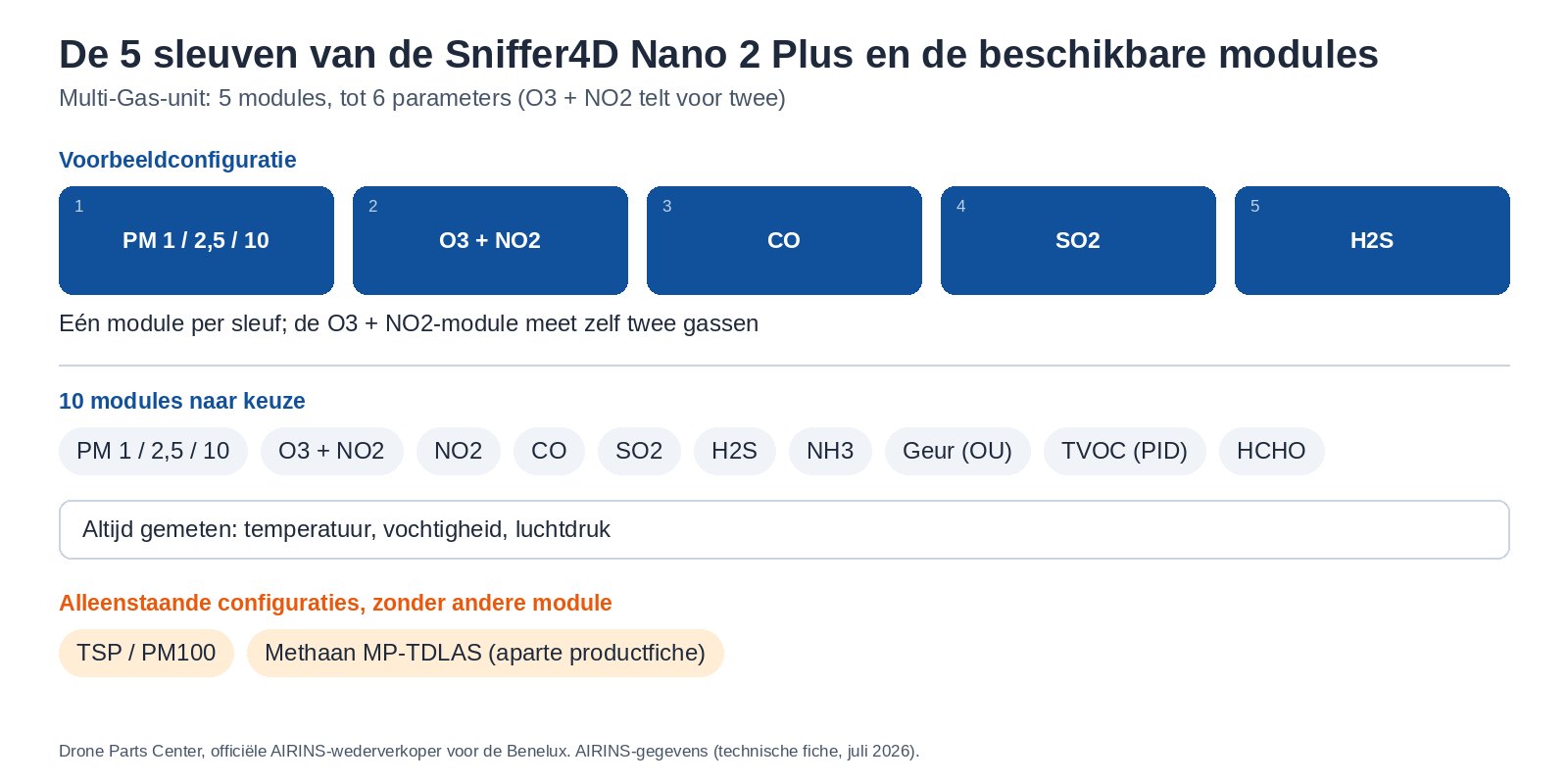

Tot 6 parameters op 5 sleuven

De Multi-Gas-eenheid biedt plaats aan 5 modules naar keuze en meet tot 6 parameters tegelijk: de module O3 + NO2 telt voor twee. Er zijn tien modules beschikbaar: fijnstof PM 1 / 2,5 / 10, O3 + NO2, NO2, CO, SO2, H2S, NH3, geur (OU), TVOC en HCHO. Temperatuur, luchtvochtigheid en luchtdruk worden altijd gemeten, bovenop de gekozen modules.

Twee configuraties worden alleen gebruikt, zonder andere module: de module voor totaal stof TSP / PM100 en de methaaneenheid MP-TDLAS (laserabsorptie, uitsluitend gevoelig voor methaan, detectiegrens van 200 ppb). Voor die laatste bestaat een aparte productfiche, de Sniffer4D Nano 2 Plus methaan TDLAS. Wilt u methaan op afstand detecteren, vanaf de drone en zonder contact met het gas, bekijk dan ook de MetScan Nano 1D.

Uw Sniffer4D Nano 2 Plus configureren

Kies hieronder uw modules en uw integratiekit. Het overzicht kunt u ongewijzigd meesturen met uw offerteaanvraag.

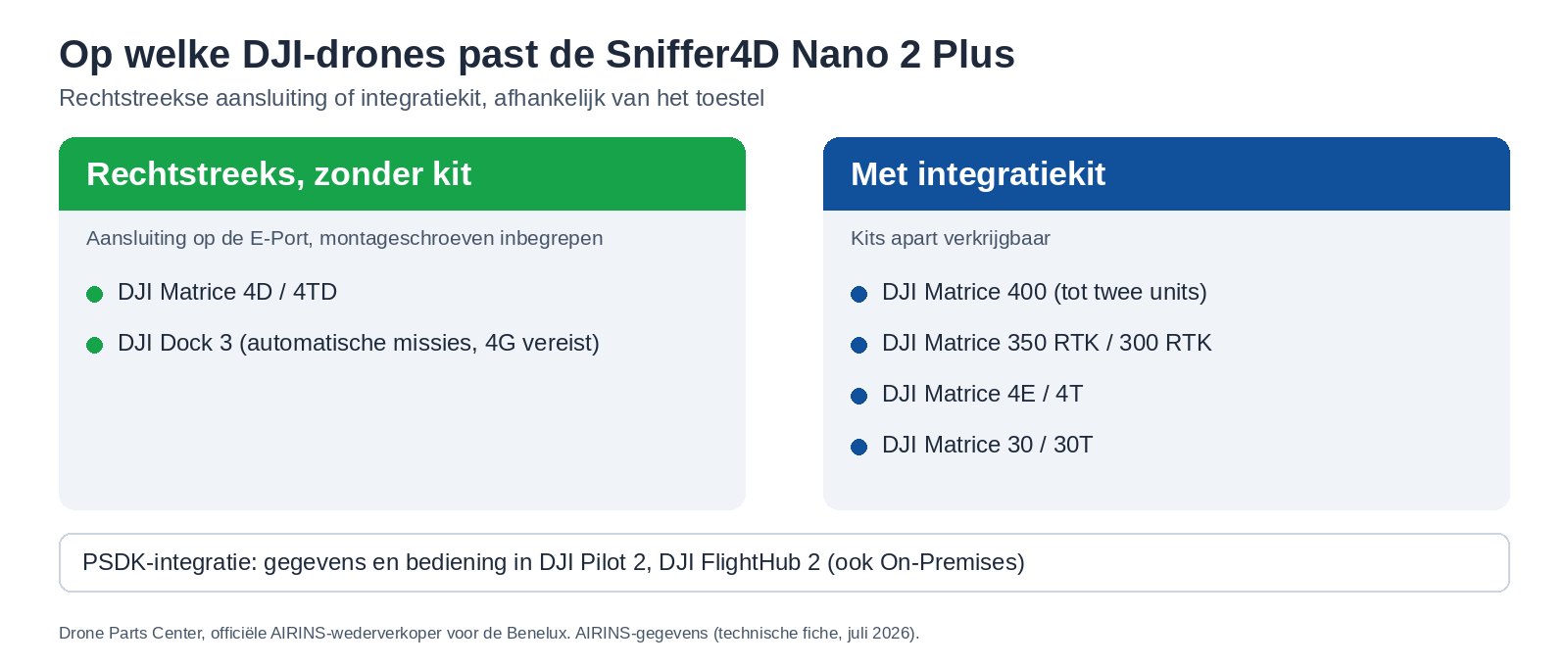

Direct op DJI Matrice 4D / 4TD en Dock 3, met een kit op de andere Matrice-modellen

Op de DJI Matrice 4D / 4TD en de DJI Dock 3 wordt de Sniffer4D Nano 2 Plus rechtstreeks op de E-Port aangesloten, montageschroeven inbegrepen. Zo werkt hij in automatische missies vanuit het dock. De 6 status-LED’s blijven zichtbaar in het camerabeeld van de Dock 3.

Met afzonderlijk verkrijgbare integratiekits monteert u hem op de DJI Matrice 400 (tot twee eenheden), Matrice 350 RTK / 300 RTK, Matrice 4E / 4T en Matrice 30 / 30T. De PSDK-integratie is volledig: gegevens en bediening in DJI Pilot 2, en integratie in DJI FlightHub 2, ook in de On-Premises-versie. Het overzicht per drone vindt u in onze compatibiliteitstabel AIRINS en DJI.

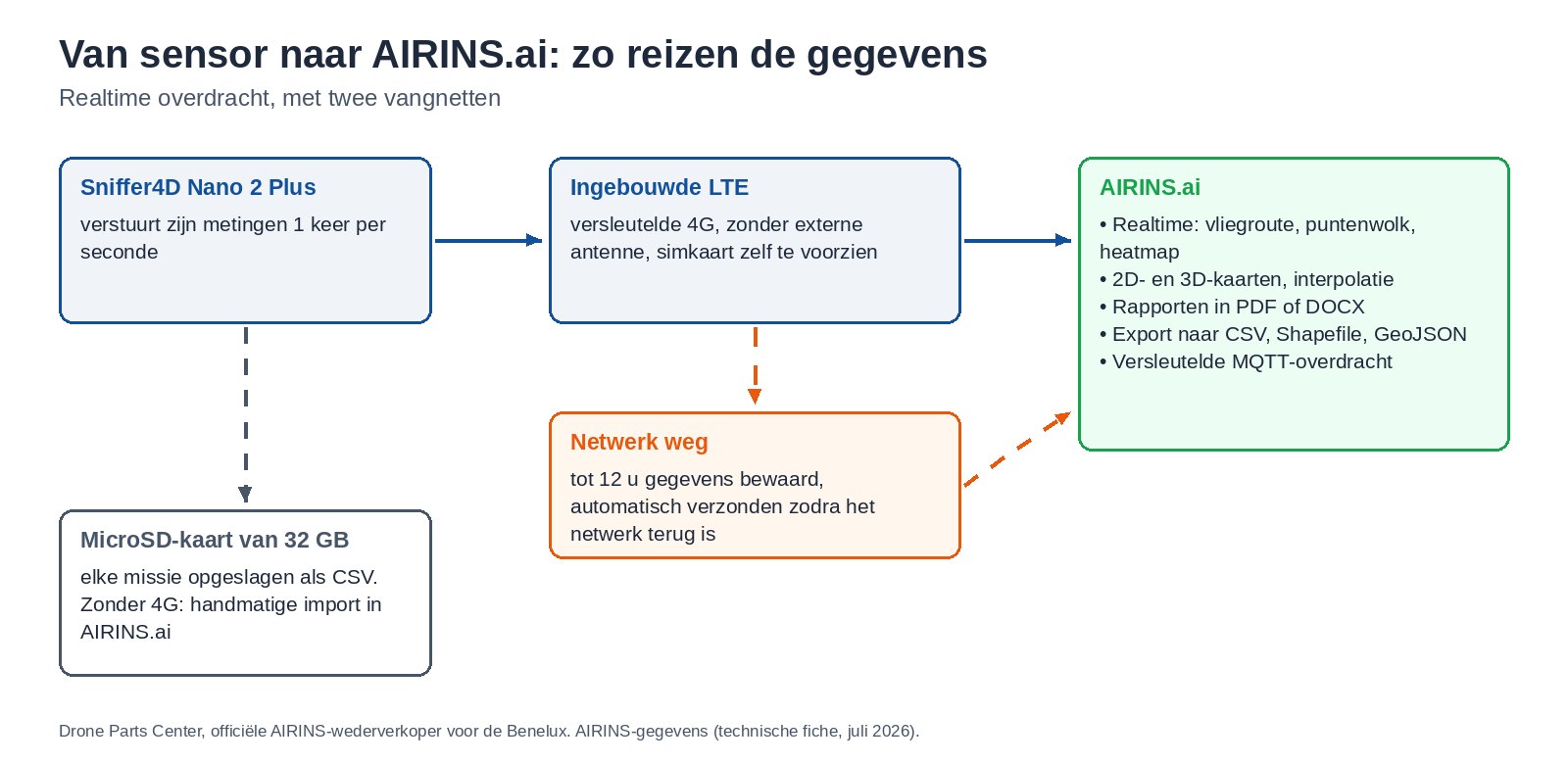

Gegevens in realtime, ook zonder netwerk

De ingebouwde LTE-module, zonder externe antenne, verstuurt de versleutelde metingen eenmaal per seconde naar AIRINS.ai. Daarvoor is een simkaart met data-abonnement nodig: uw eigen kaart of die van AIRINS. Valt de verbinding weg, dan bewaart de sensor tot 12 uur aan gegevens en verstuurt hij die automatisch zodra het netwerk terug is. Elke missie wordt bovendien als CSV opgeslagen op de meegeleverde MicroSD-kaart van 32 GB.

Zonder 4G verschijnt de missie niet vanzelf in de historiek van AIRINS.ai: u moet dan de bestanden van de MicroSD-kaart kopiëren en importeren. Missies vanuit de DJI Dock 3 of DJI FlightHub 2 vereisen een 4G-verbinding.

AIRINS.ai, inbegrepen bij aankoop

De software AIRINS.ai is inbegrepen bij aankoop, voor eeuwigdurend gebruik met één eenheid en één hoofdaccount, met een jaar technische ondersteuning op afstand en updates. Als alternatief voor de aankoop bestaat er een abonnement. Het platform dekt de volledige missiecyclus:

• tijdens de vlucht: trendcurven, vliegroute, puntenwolk, hexagonaal raster en heatmap, met gemiddelde en piekwaarde per cel;
• automatische missies die starten en stoppen via geofence-zones;
• na de vlucht: 2D- en 3D-kaarten, geïnterpoleerde heatmaps, dubbele of viervoudige weergave, zoeken op meerdere criteria in de historiek;
• missierapporten in PDF of in bewerkbaar DOCX;
• import en export in CSV, Shapefile en GeoJSON, versleutelde MQTT-overdracht naar uw eigen systemen.

Ingebruikname en goede praktijken

Laat de sensor minstens 3 minuten stabiliseren voor de missie. Om een emissiebron te lokaliseren, raadt AIRINS aan om maximaal 8 m/s te vliegen, idealiter rond 5 m/s. De eenheid heeft een IP55-classificatie en kan tegen een korte regenbui, maar regen en een hoge luchtvochtigheid gaan ten koste van de meetnauwkeurigheid: vermijd ze dus liever. De firmware wordt in ongeveer 5 minuten bijgewerkt via de MicroSD-kaart.

Garantie, kalibratie en levensduur

Garantie. Standaardgarantie van één jaar. De verlenging kan alleen bij de initiële bestelling worden afgesloten, tegen 20% van de totale productwaarde per extra jaar, met een maximum van twee extra jaren. Na afloop van de garantieperiode blijven de hardware en de software volledig bruikbaar.

Kalibratie. De toestellen worden vóór verzending in de fabriek gekalibreerd. Een herkalibratie wordt om de 12 maanden aanbevolen bij gebruik in een stabiele omgeving. Wanneer de werkomstandigheden veranderen (temperatuur, meetomgeving), moet bij sommige modules het nulpunt opnieuw worden ingesteld. Er zijn twee methoden:

• Door de klant. Injectie van een kalibratiegas of vergelijking met de referentieapparatuur van een meetstation. De nieuwe correctiefactor wordt berekend volgens de formule van de fabrikant en vervolgens opgeslagen in de kalibratie-interface van het AIRINS.ai-platform.
• Door terugzending naar de fabriek, voor de jaarlijkse inspectie en kalibratie. Gratis tijdens de garantieperiode, de transportkosten zijn voor rekening van de klant. Buiten de garantie wordt ze gefactureerd op basis van de inspectieresultaten, waarbij de kosten vooraf ter goedkeuring worden meegedeeld.

Levensduur. Gemiddeld 3 jaar, afhankelijk van de gebruiksfrequentie en de gemeten concentraties. Deze duur is korter bij frequent gebruik in sterk vervuilde zones.

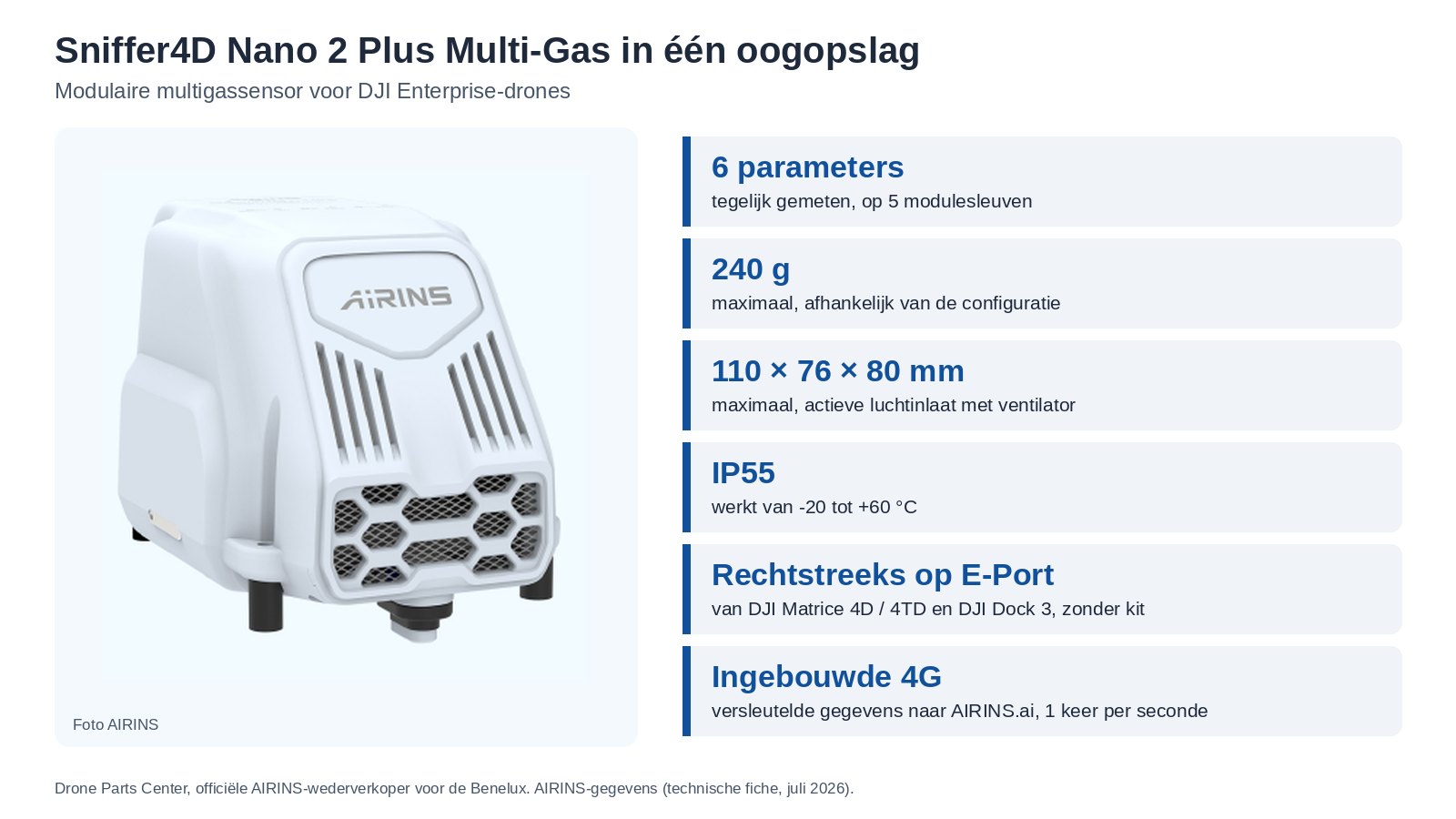

Technische kenmerken van de eenheid

Versies	Multi-Gas (5 sleuven); Methaan MP-TDLAS (aparte productfiche)
Gelijktijdige parameters	Tot 6 (de module O3 + NO2 telt voor twee)
Ingebouwde metingen	Temperatuur, luchtvochtigheid, luchtdruk
Gewicht	Maximaal 240 g, afhankelijk van de configuratie
Afmetingen	Kleiner dan 110 × 76 × 80 mm
Luchtinlaat	Actief, met ventilator
Beschermingsklasse	IP55
Werktemperatuur	-20 tot +60 °C
Aansluiting op de drone	E-Port direct op DJI Matrice 4D / 4TD en Dock 3; kits voor Matrice 400, 350 RTK / 300 RTK, 4E / 4T, 30 / 30T
Voeding buiten de E-Port	Kabel USB-A naar USB-C, bron van 5 V / 3 A (15 W)
DJI-integratie	PSDK, DJI Pilot 2, DJI FlightHub 2 (ook On-Premises)
Transmissie	Ingebouwde LTE (4G, 3G), versleuteld, 1 Hz; simkaart zelf te voorzien
Opslag	MicroSD-kaart van 32 GB meegeleverd, CSV-bestanden; 12 u bewaard zonder netwerk
Indicatoren	6 status-LED’s, zichtbaar voor de camera van de DJI Dock 3
Software	AIRINS.ai inbegrepen bij aankoop
Inhoud van de doos	Eenheid, transportkoffer, MicroSD-kaart van 32 GB, schroevendraaier M3, montageschroeven, kwaliteitscontrolecertificaat

Meetmodules

Reactietijd t90, waarden uit de technische fiche van AIRINS van juli 2026. De TVOC-module is gekalibreerd op isobutyleen; andere vluchtige organische stoffen worden gemeten met een correctiefactor.

De Sniffer4D Nano 2 Plus in actie

Bestellen bij Drone Parts Center

Drone Parts Center, officiële AIRINS-wederverkoper voor de Benelux, helpt u de juiste modules voor uw missies te kiezen en verzorgt de opleiding in Nijvel of bij u ter plaatse. Vraag een offerte aan met uw configuratie: bestelbon aanvaard voor overheden, facturatie zonder btw (intracommunautair) voor btw-plichtige bedrijven. Ontdek het volledige AIRINS-gamma en onze oplossingen voor milieumonitoring.
