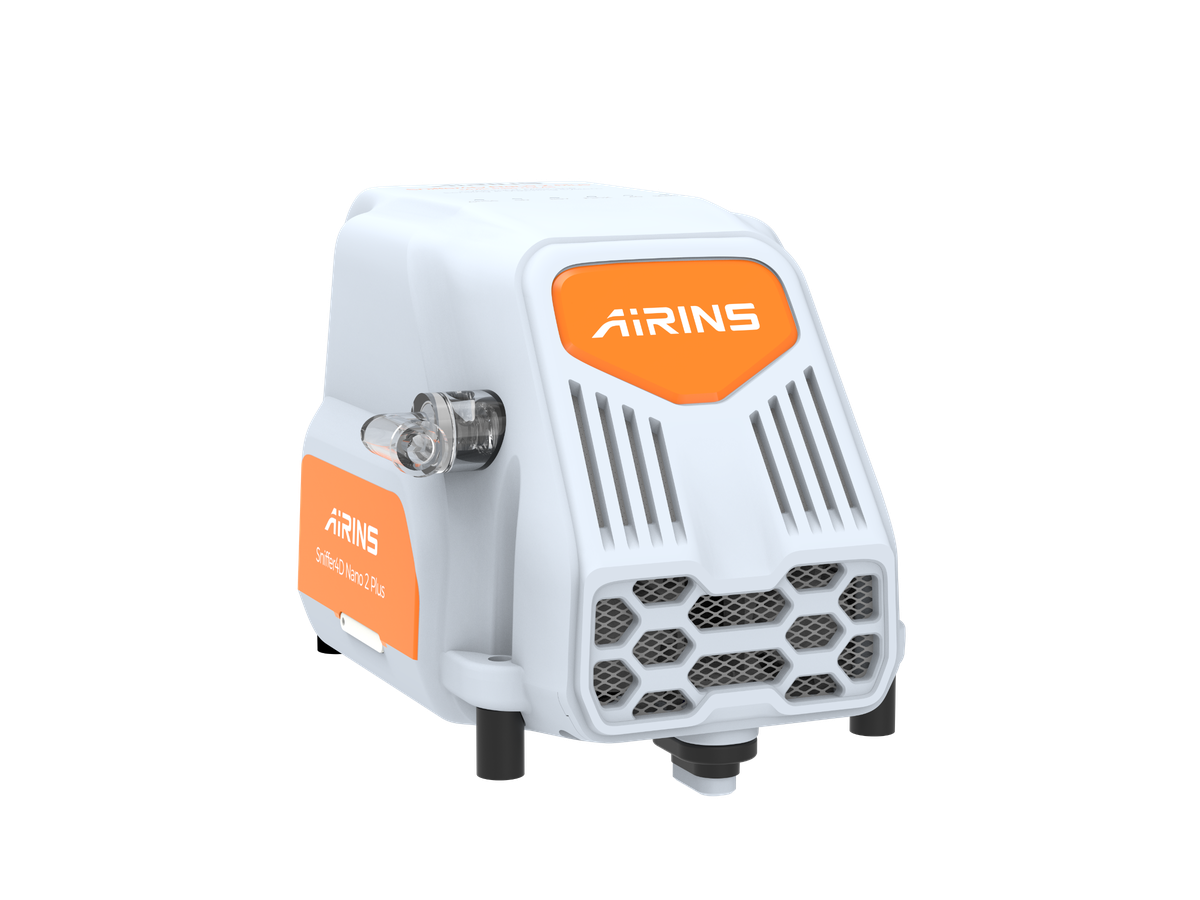

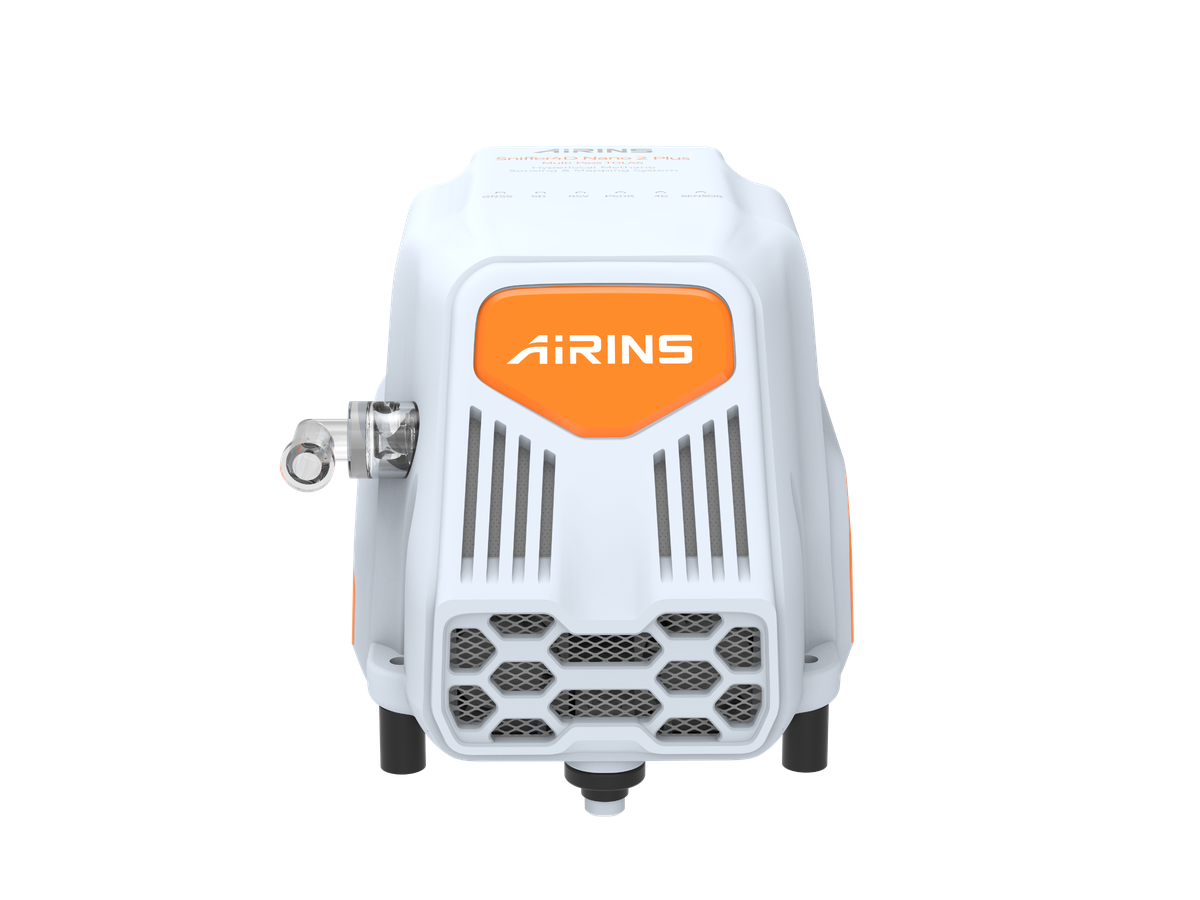

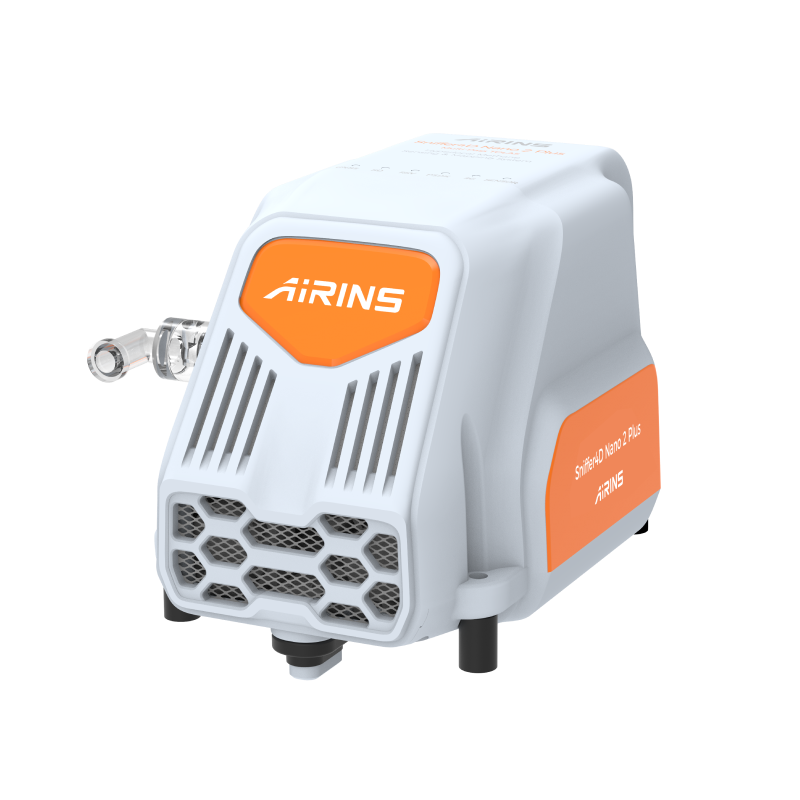

Sniffer4D Nano 2 Plus Methaan, TDLAS-laserdetectie met de drone

Een laser speciaal voor methaan, in dezelfde behuizing als de Nano 2 Plus

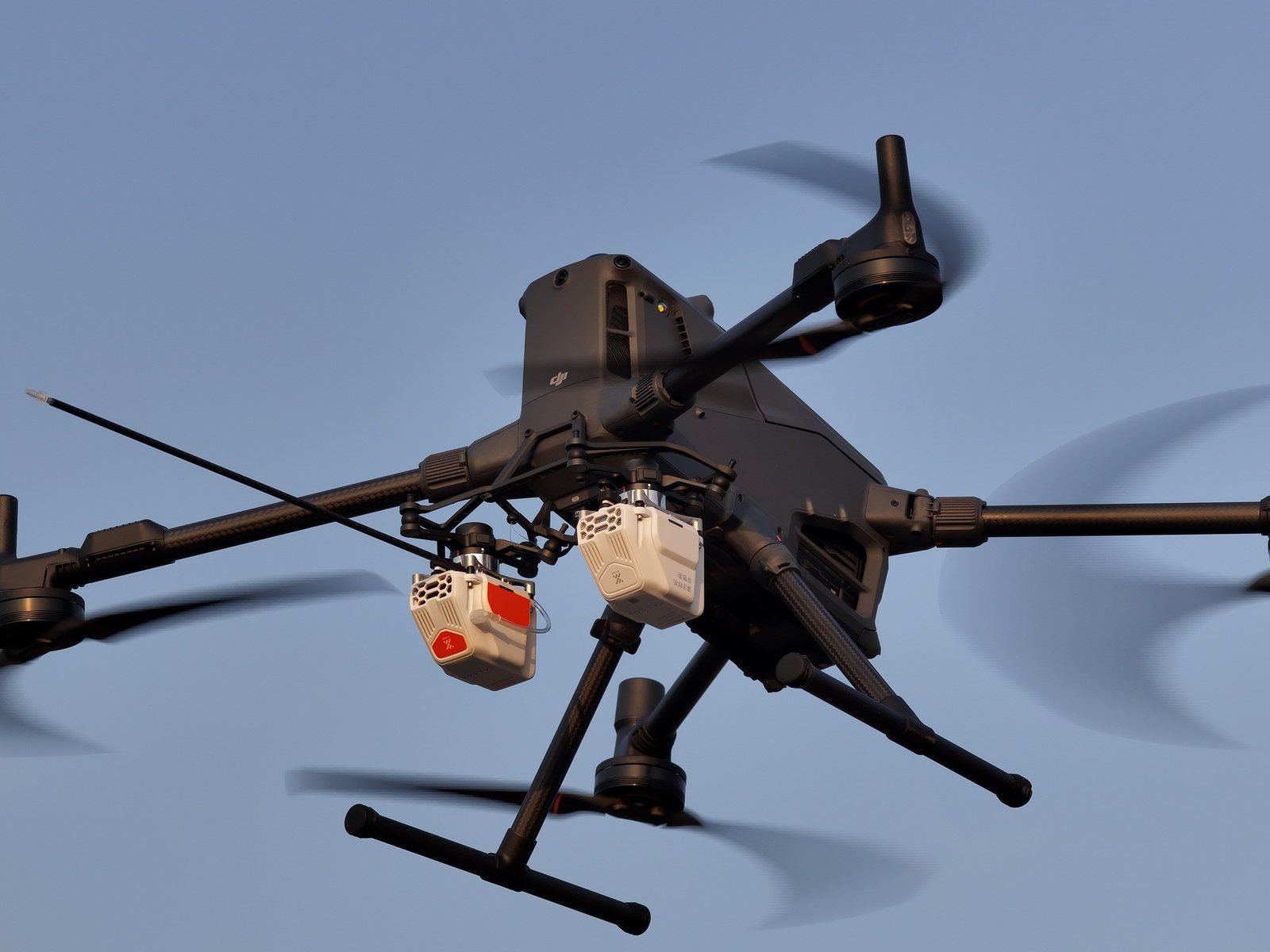

De Sniffer4D Nano 2 Plus bestaat in twee versies met dezelfde behuizing, dezelfde actieve luchtinlaat en dezelfde 4G-verbinding: de Multi-Gas-eenheid, die tot 5 modules opneemt, en deze methaaneenheid, met één enkele MP-TDLAS-lasermeetcel. Afstembare diodelaser-absorptiespectroscopie met meervoudige doorgang reageert uitsluitend op methaan: geen interferentie van andere gassen, geen kruiskalibratie om te beheren. De methaaneenheid wordt alleen gebruikt, zonder andere module. Voor luchtkwaliteit en andere gassen kiest u de Sniffer4D Nano 2 Plus Multi-Gas.

Meten in de rookpluim of meten op afstand: twee complementaire benaderingen

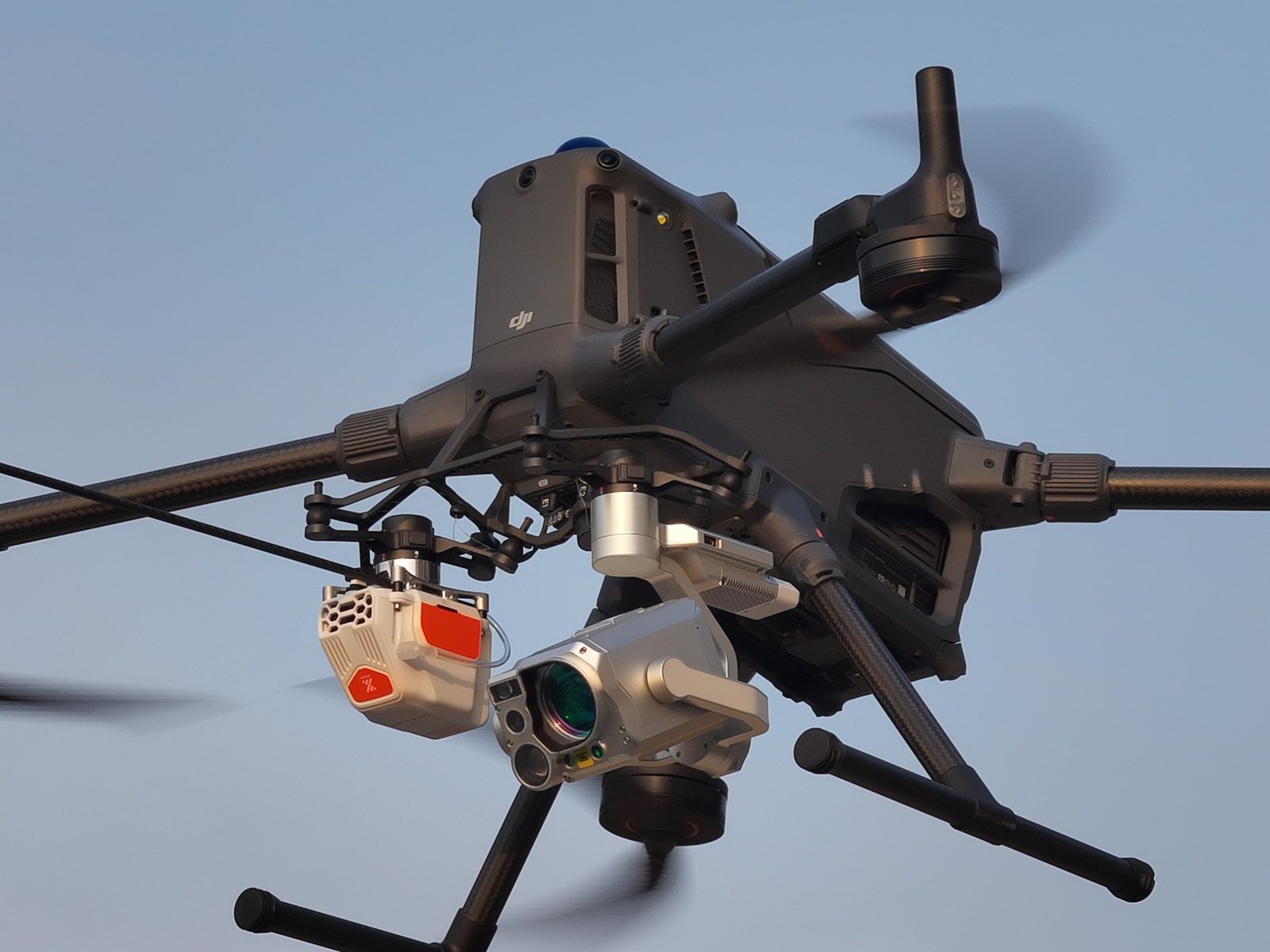

De Nano 2 Plus Methaan meet het gas dat werkelijk door zijn meetcel stroomt: de drone moet dus in de rookpluim vliegen. Hij geeft een concentratie in ppm op het doorvlogen punt, ideaal om de vervuiling rond een stortplaats, een waterzuiveringsstation of een gassite in kaart te brengen en de evolutie van een site in de tijd op te volgen. De MetScan-detectoren richten hun laser daarentegen op de grond en meten de doorkruiste methaankolom, in ppm·m, op enkele tientallen meters afstand: het instrument bij uitstek om lekken op te sporen op een installatie of langs een pijpleiding, zonder over de bron te vliegen. De MetScan Nano 1D en de MetScan Nano 1F worden op dezelfde Matrice 4D / 4TD gemonteerd; de MetScan V1P is bestemd voor de Matrice 400 en 350.

Direct op DJI Matrice 4D / 4TD en Dock 3, met een kit op de andere Matrice-modellen

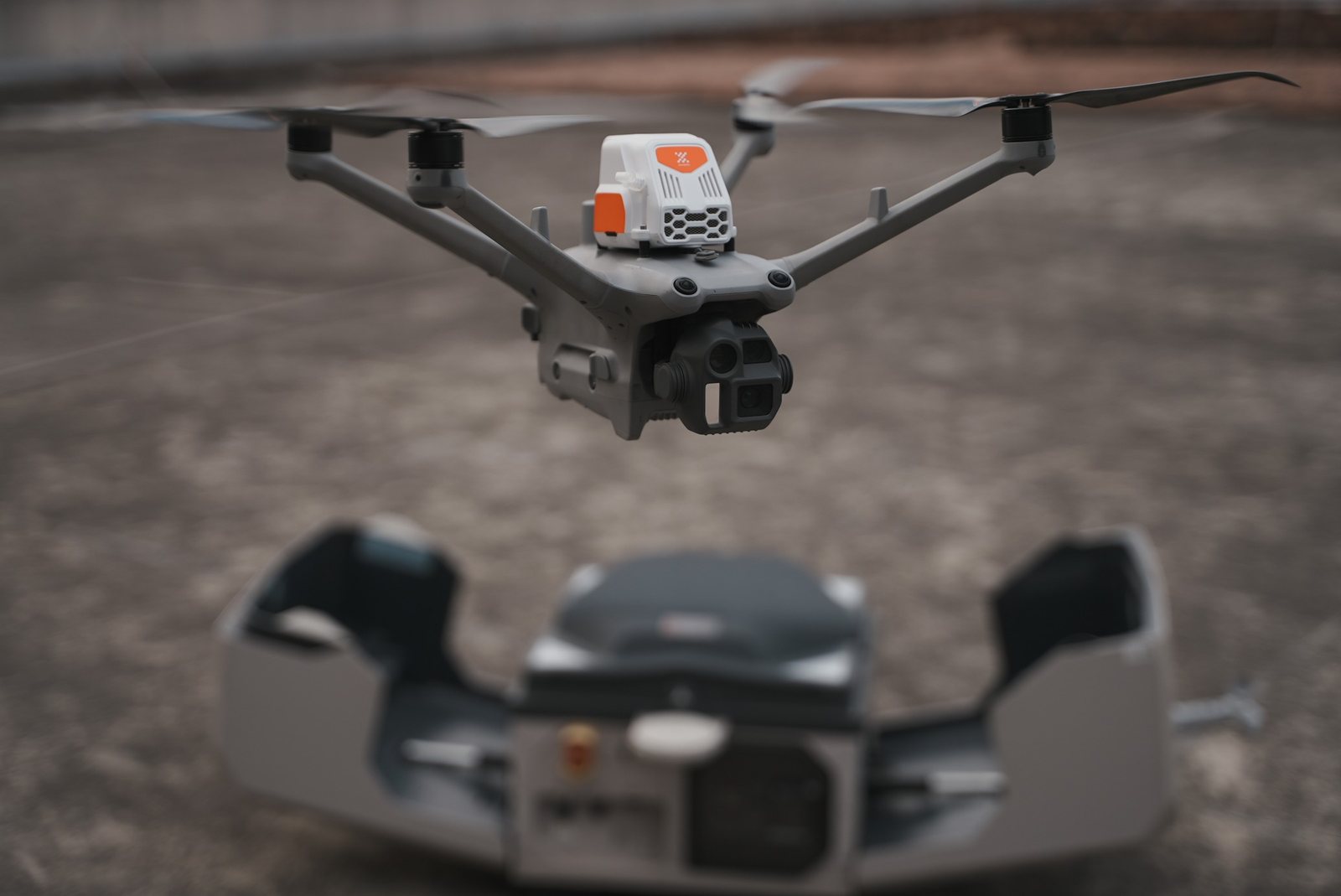

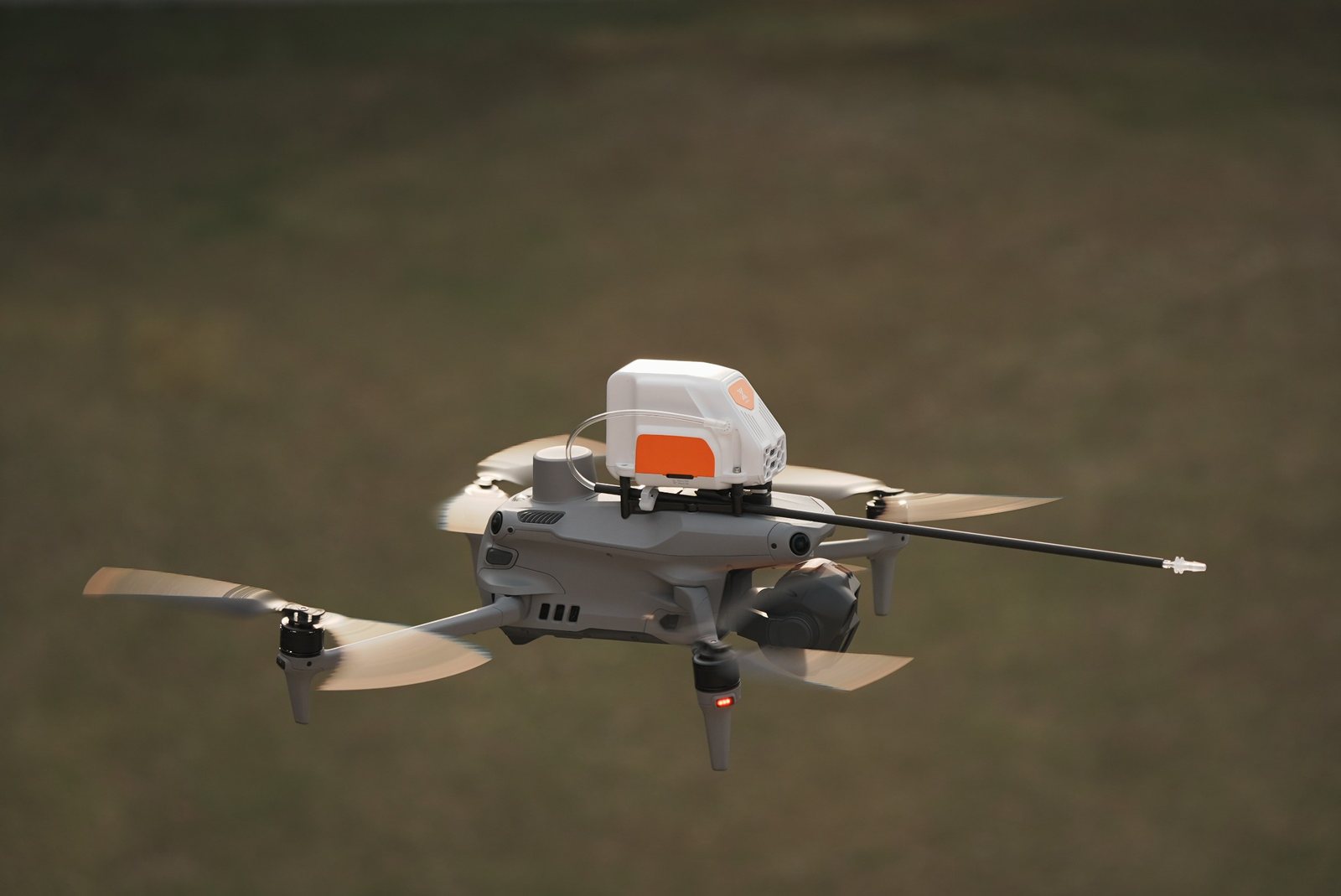

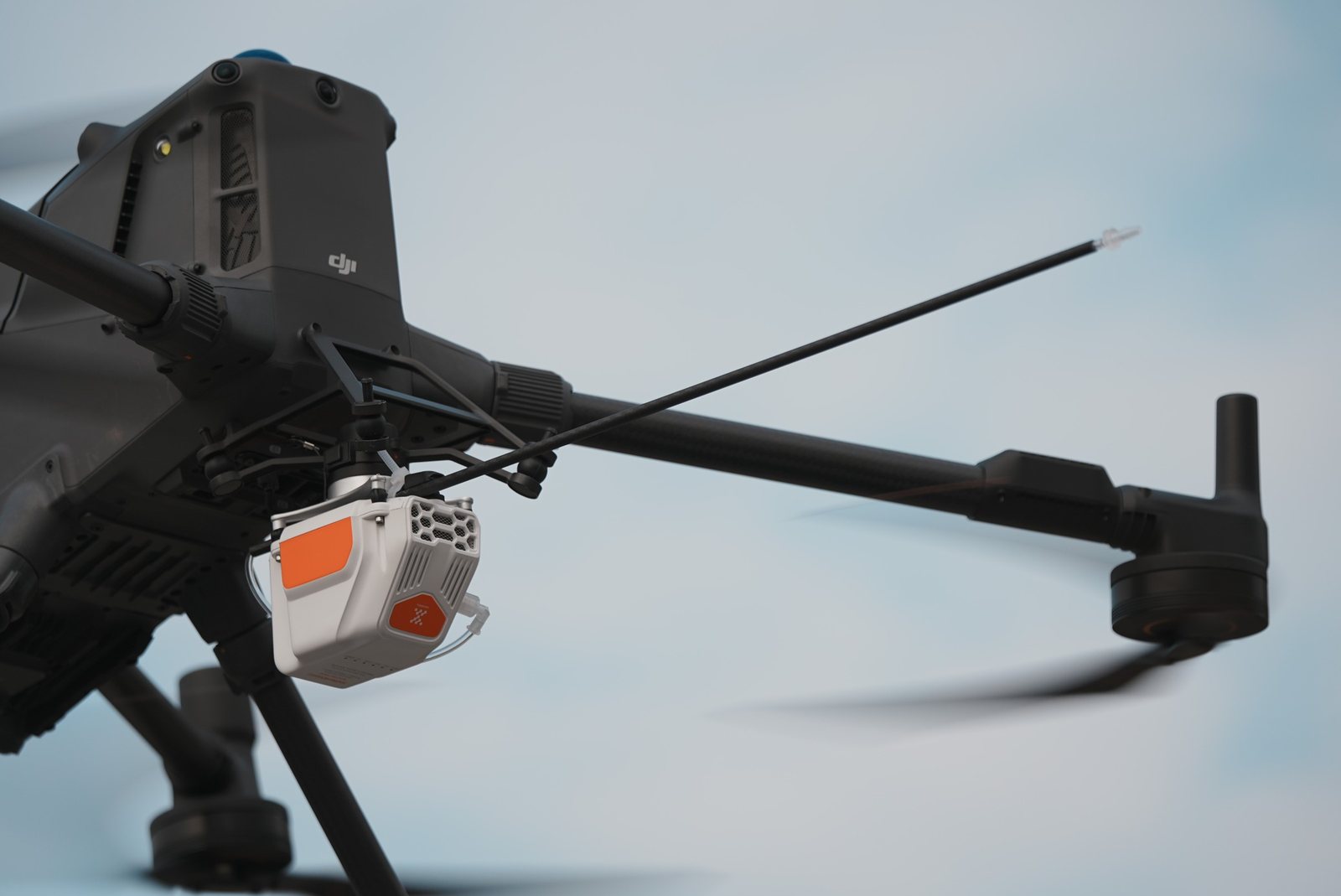

Op de DJI Matrice 4D / 4TD en de DJI Dock 3 wordt de eenheid rechtstreeks op de E-Port aangesloten, montageschroeven inbegrepen, en vliegt ze automatische missies vanuit het dock. Met afzonderlijk verkrijgbare integratiekits installeert u ze op de DJI Matrice 400 (aanzuigbuis van 50 cm), Matrice 350 RTK / 300 RTK, Matrice 4E / 4T (buis van 25 cm) en Matrice 30 / 30T. De PSDK-integratie is volledig: gegevens en bediening in DJI Pilot 2, en integratie in DJI FlightHub 2, ook in de On-Premises-versie. Het overzicht per drone vindt u in onze compatibiliteitstabel AIRINS en DJI.

Gegevens in realtime, ook zonder netwerk

De ingebouwde LTE-module verstuurt de versleutelde metingen eenmaal per seconde naar AIRINS.ai; een simkaart moet u zelf voorzien. Valt de verbinding weg, dan bewaart de sensor tot 12 uur aan gegevens en verstuurt hij die zodra het netwerk terug is. Elke missie wordt ook als CSV opgeslagen op de meegeleverde MicroSD-kaart van 32 GB. Missies vanuit de DJI Dock 3 of DJI FlightHub 2 vereisen een 4G-verbinding.

AIRINS.ai, inbegrepen bij aankoop

De software AIRINS.ai is inbegrepen bij aankoop, voor eeuwigdurend gebruik met één eenheid en één hoofdaccount, met een jaar technische ondersteuning op afstand en updates. Als alternatief voor de aankoop bestaat er een abonnement. U volgt de missie live (vliegroute, puntenwolk, heatmap), speelt de historiek opnieuw af in geïnterpoleerde 2D- en 3D-kaarten, stelt rapporten op in PDF of DOCX en exporteert in CSV, Shapefile of GeoJSON, of naar uw eigen systemen via versleutelde MQTT.

Ingebruikname en goede praktijken

Laat de sensor minstens 3 minuten stabiliseren voor de missie. Een meetruis van ongeveer 0,1 ppm meer of minder is normaal; boven 0,5 ppm is een controle nodig. Om een emissiebron te lokaliseren, raadt AIRINS aan om maximaal 8 m/s te vliegen, idealiter rond 5 m/s. De eenheid heeft een IP55-classificatie en kan tegen een korte regenbui, maar regen en een hoge luchtvochtigheid gaan ten koste van de nauwkeurigheid: vermijd ze dus liever.

Garantie, kalibratie en levensduur

Garantie. Standaardgarantie van één jaar. De verlenging kan alleen bij de initiële bestelling worden afgesloten, tegen 20% van de totale productwaarde per extra jaar, met een maximum van twee extra jaren. Na afloop van de garantieperiode blijven de hardware en de software volledig bruikbaar.

Kalibratie. De toestellen worden vóór verzending in de fabriek gekalibreerd. Een herkalibratie wordt om de 12 maanden aanbevolen bij gebruik in een stabiele omgeving. Wanneer de werkomstandigheden veranderen (temperatuur, meetomgeving), moet bij sommige modules het nulpunt opnieuw worden ingesteld. Er zijn twee methoden:

• Door de klant. Injectie van een kalibratiegas of vergelijking met de referentieapparatuur van een meetstation. De nieuwe correctiefactor wordt berekend volgens de formule van de fabrikant en vervolgens opgeslagen in de kalibratie-interface van het AIRINS.ai-platform.
• Door terugzending naar de fabriek, voor de jaarlijkse inspectie en kalibratie. Gratis tijdens de garantieperiode, de transportkosten zijn voor rekening van de klant. Buiten de garantie wordt ze gefactureerd op basis van de inspectieresultaten, waarbij de kosten vooraf ter goedkeuring worden meegedeeld.

Levensduur. Gemiddeld 3 jaar, afhankelijk van de gebruiksfrequentie en de gemeten concentraties. Deze duur is korter bij frequent gebruik in sterk vervuilde zones.

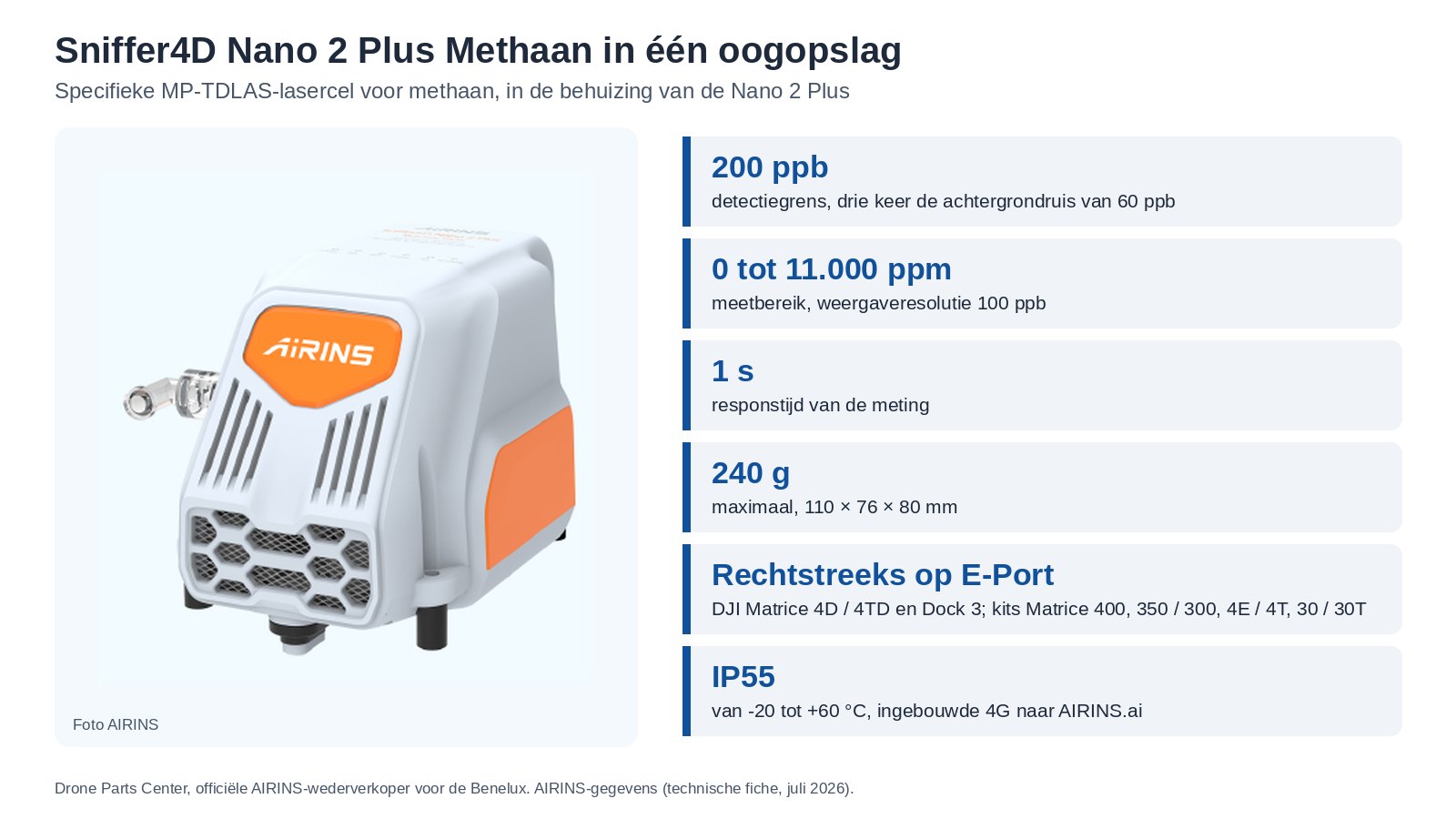

Technische kenmerken

De Sniffer4D Nano 2 Plus in actie

Bestellen bij Drone Parts Center

Drone Parts Center, officiële AIRINS-wederverkoper voor de Benelux, helpt u kiezen tussen meten in de rookpluim en detectie op afstand, en verzorgt de opleiding in Nijvel of bij u ter plaatse. Vraag een offerte aan: bestelbon aanvaard voor overheden, facturatie zonder btw (intracommunautair) voor btw-plichtige bedrijven. Ontdek het volledige AIRINS-gamma en onze oplossingen voor milieumonitoring.
