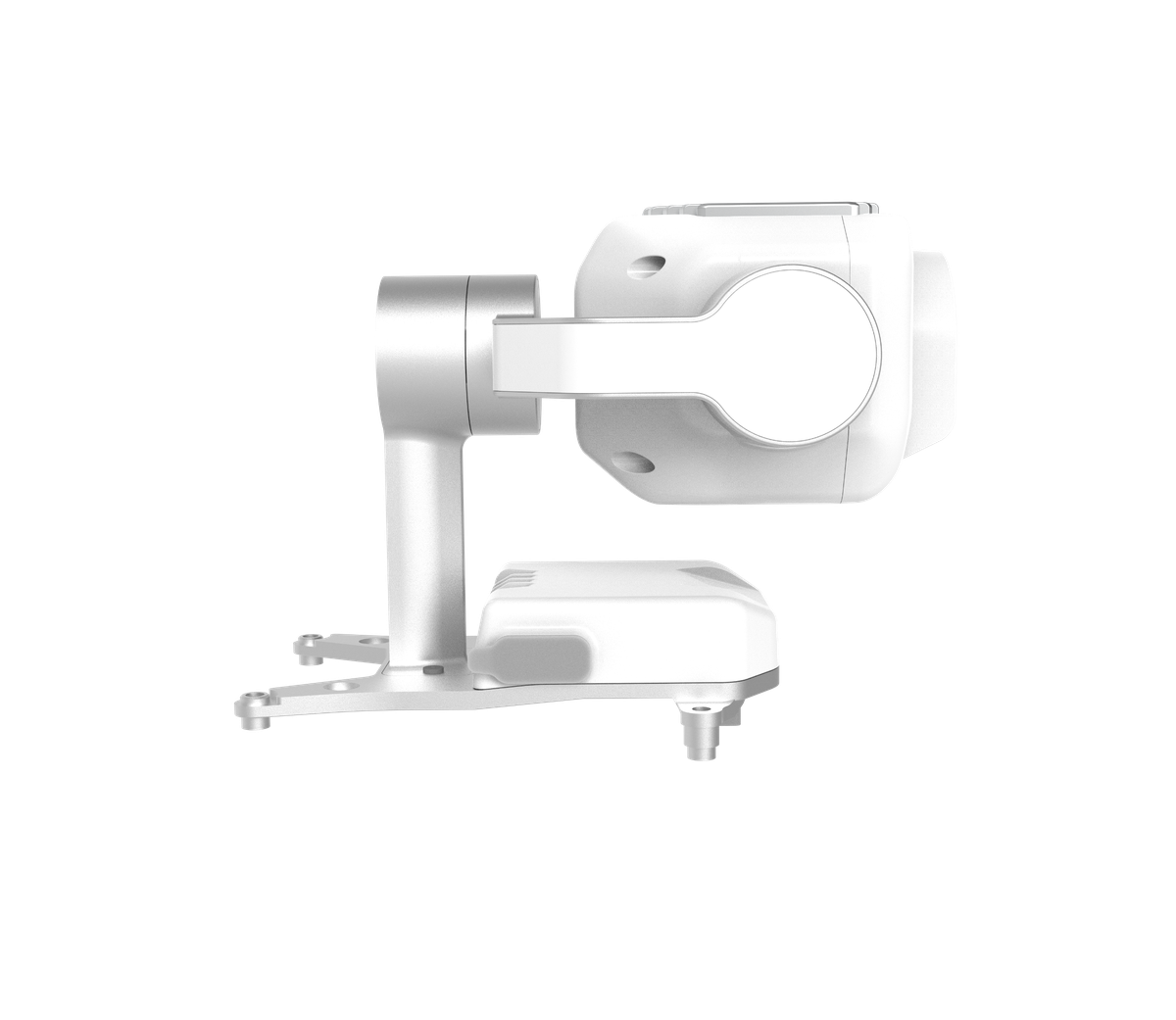

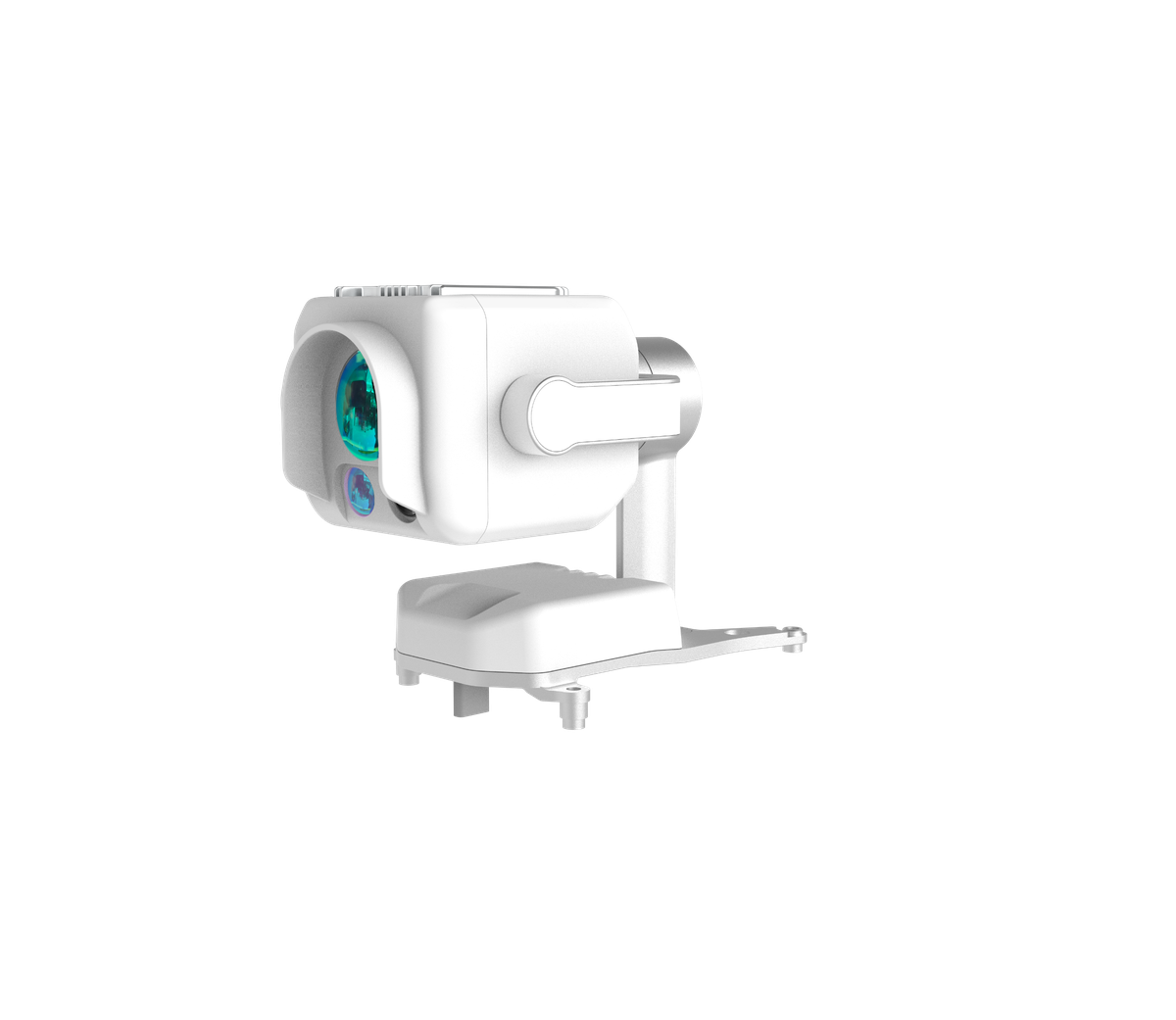

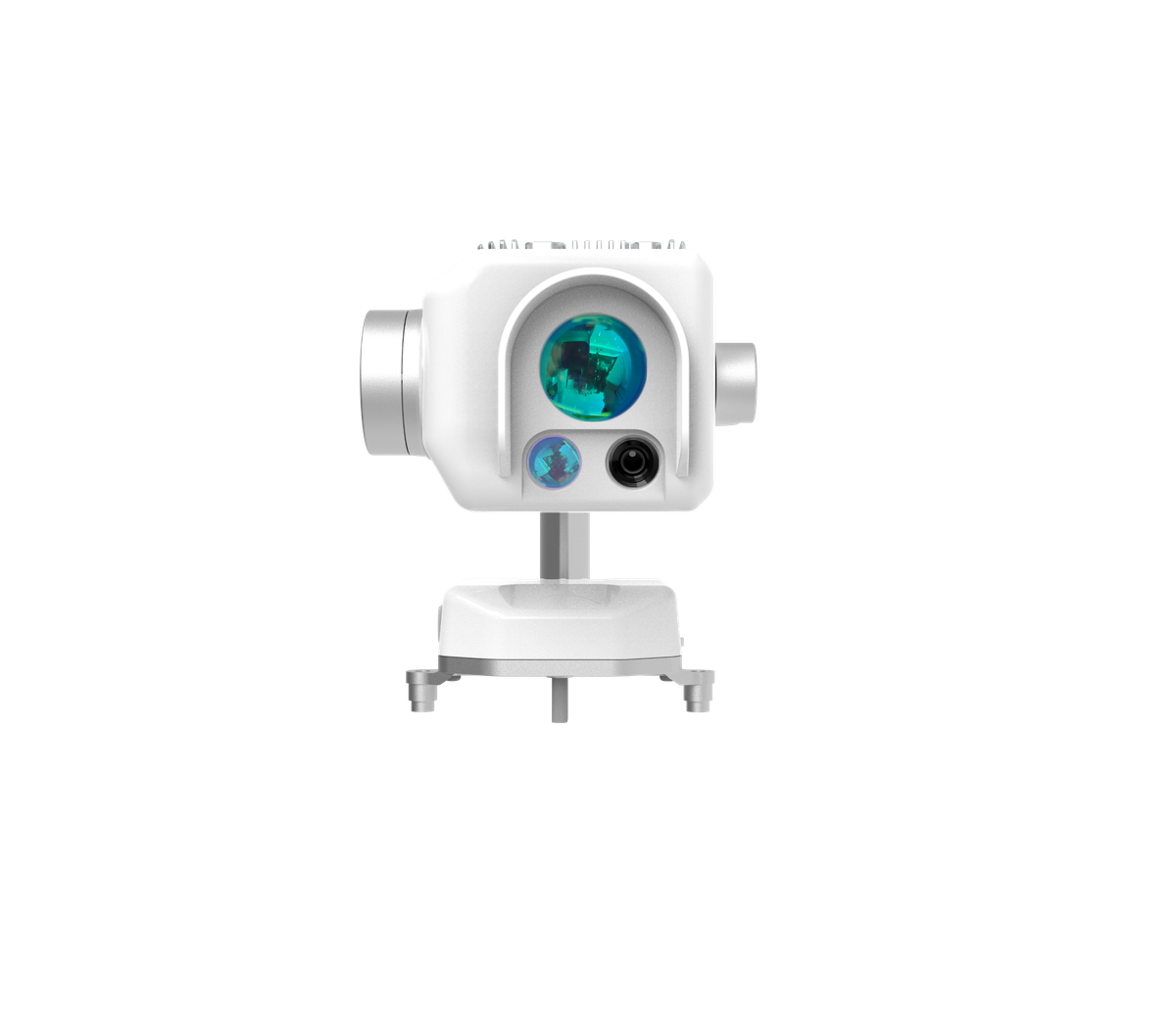

MetScan Nano 1F, methaandetectie met de drone, naar voren gericht, TDLAS-laser

Methaanlekken op een installatie opsporen, zonder erover te vliegen

De MetScan Nano 1F meet methaan met laserspectroscopie met open pad (OP-TDLAS met diffuse reflectie): de straal vertrekt naar voren, weerkaatst op de beoogde apparatuur en keert terug naar de sensor, die daaruit de doorkruiste methaankolom afleidt, in ppm·m. De drone blijft op veilige afstand en scant de onderdelen van een gasinstallatie, een compressiestation, een stortplaats of een waterzuiveringsstation. Het doelgas is uitsluitend methaan, zonder interferentie van andere gassen.

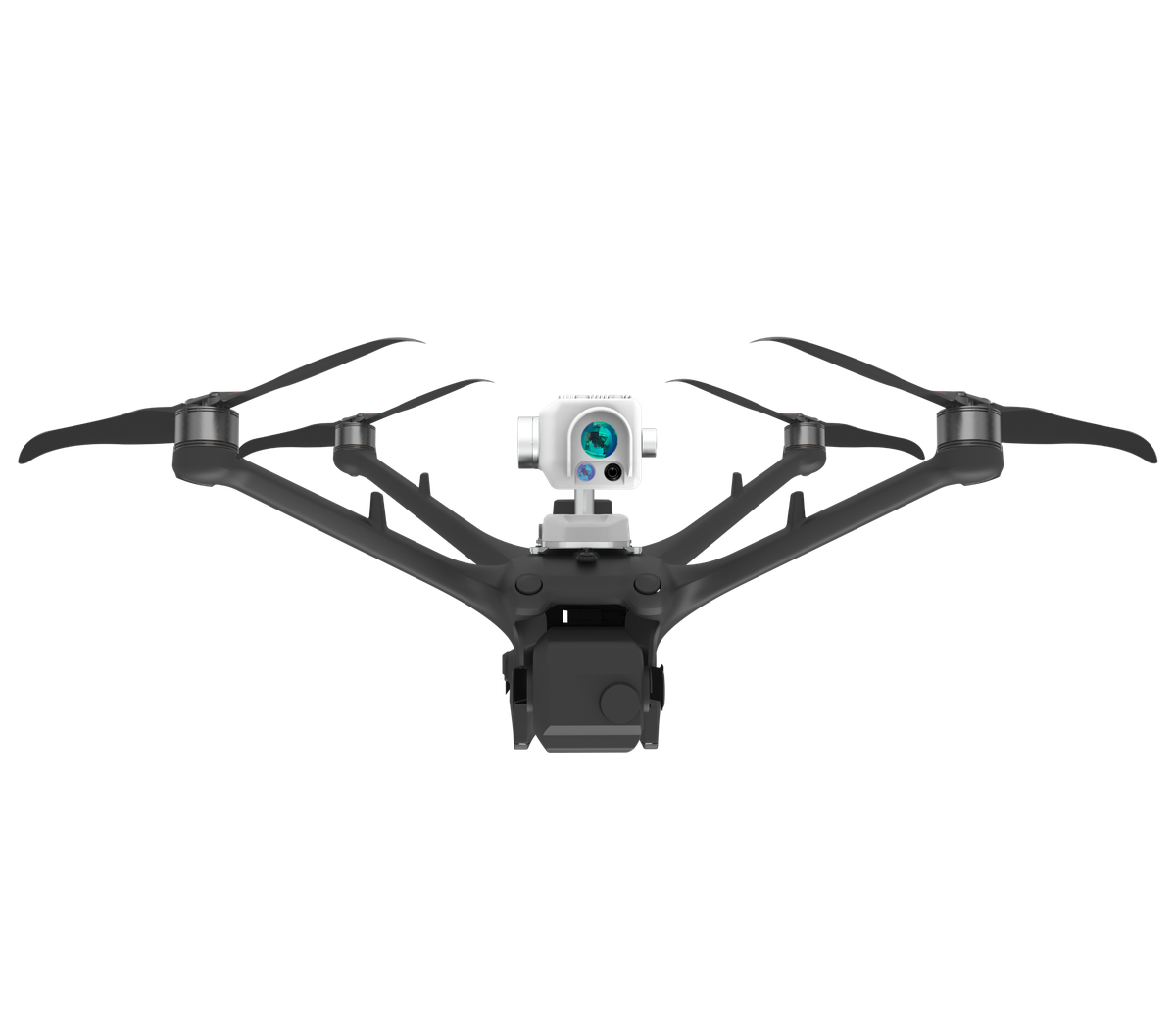

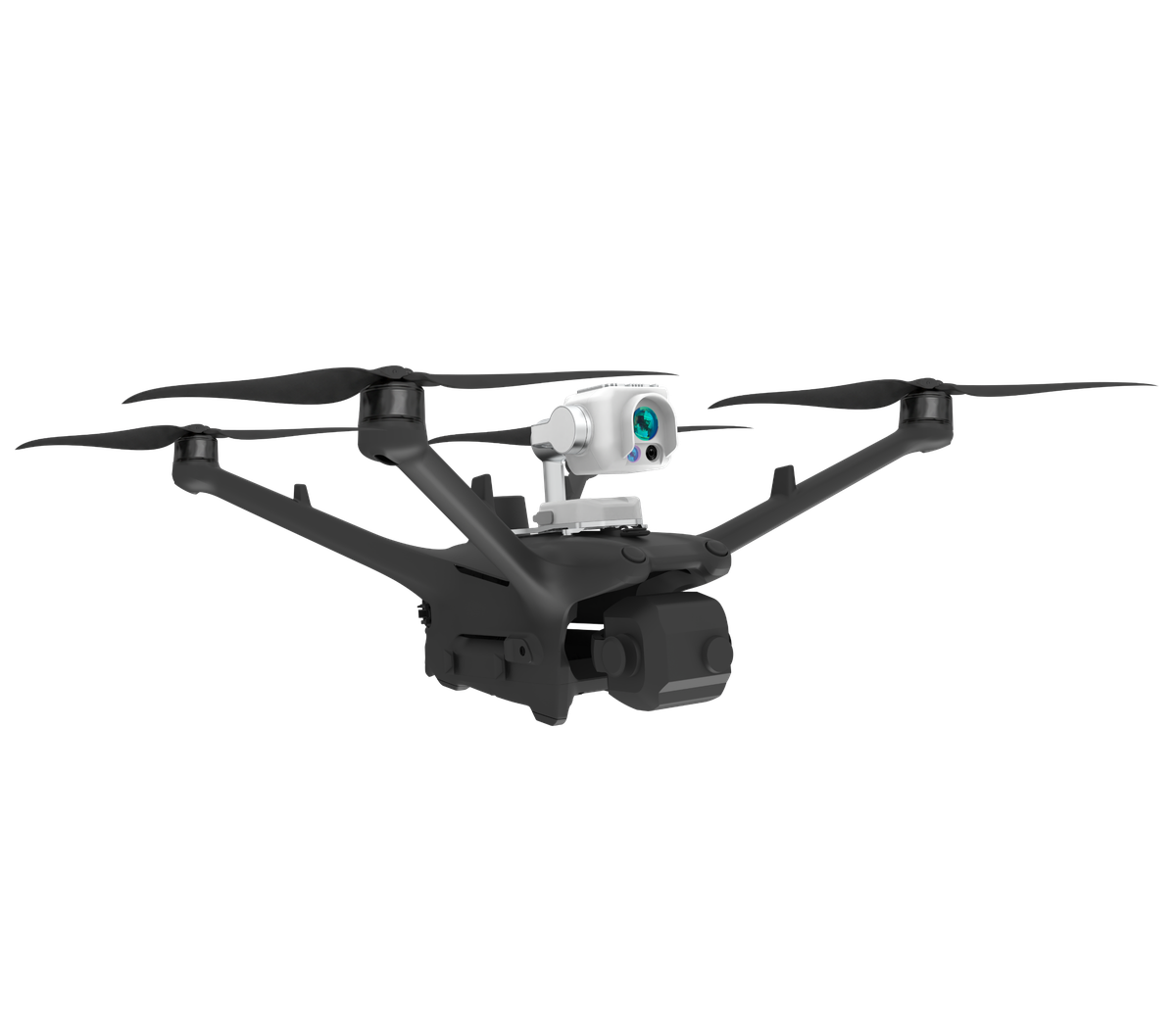

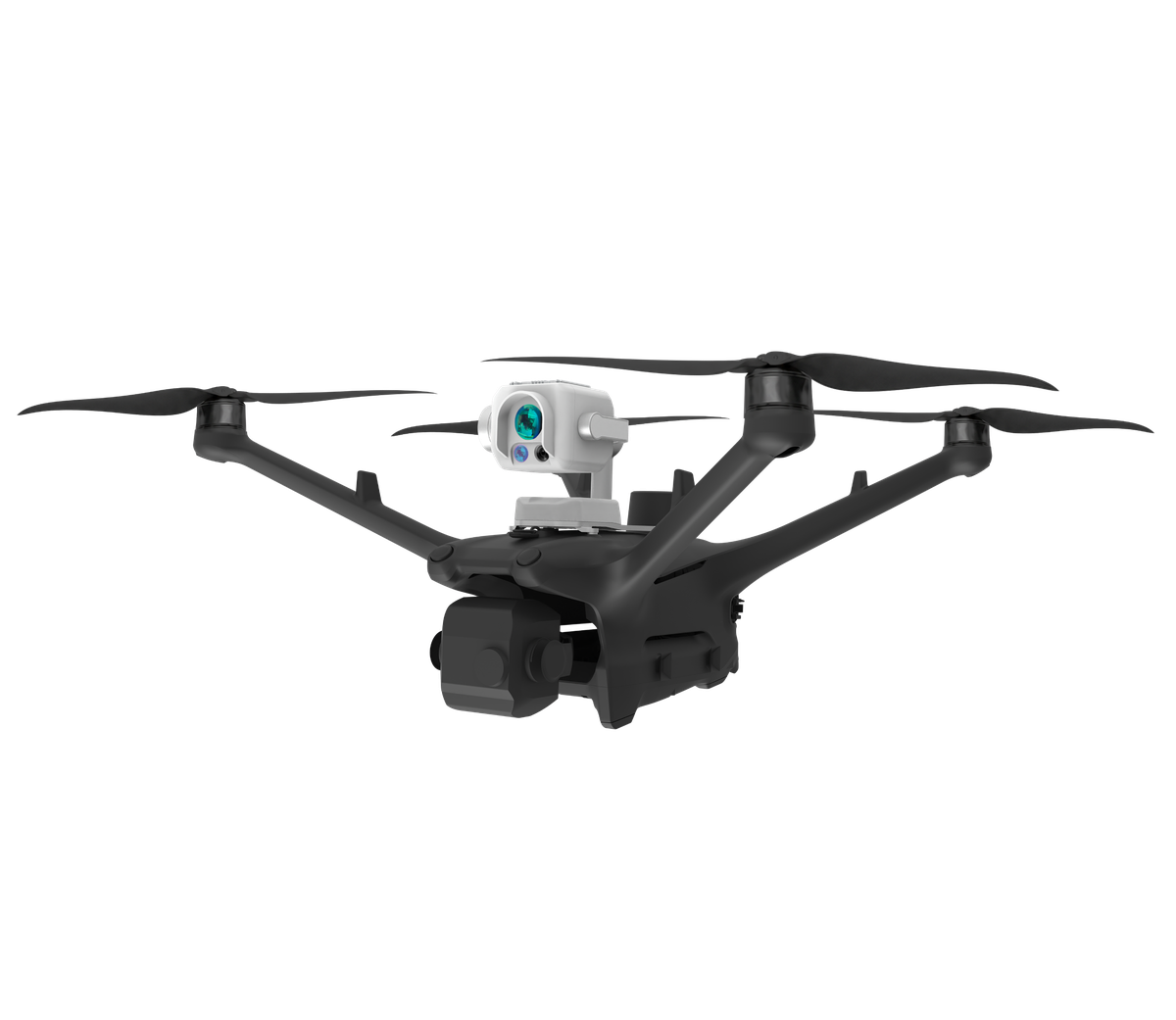

Ontworpen voor de DJI Matrice 4D / 4TD en de Dock 3

De sensor wordt aangesloten op de E-Port van de DJI Matrice 4D / 4TD, bevestiging meegeleverd, zonder integratiekit. Hij wordt bediend in DJI Pilot 2 via PSDK, dat hem de positie van de drone doorgeeft. Vanuit een DJI Dock 3 worden dezelfde vliegroutes dag na dag automatisch herhaald: dat is de configuratie voor terugkerende LDAR-monitoringprogramma’s op een site. Het overzicht per drone vindt u in onze compatibiliteitstabel AIRINS en DJI.

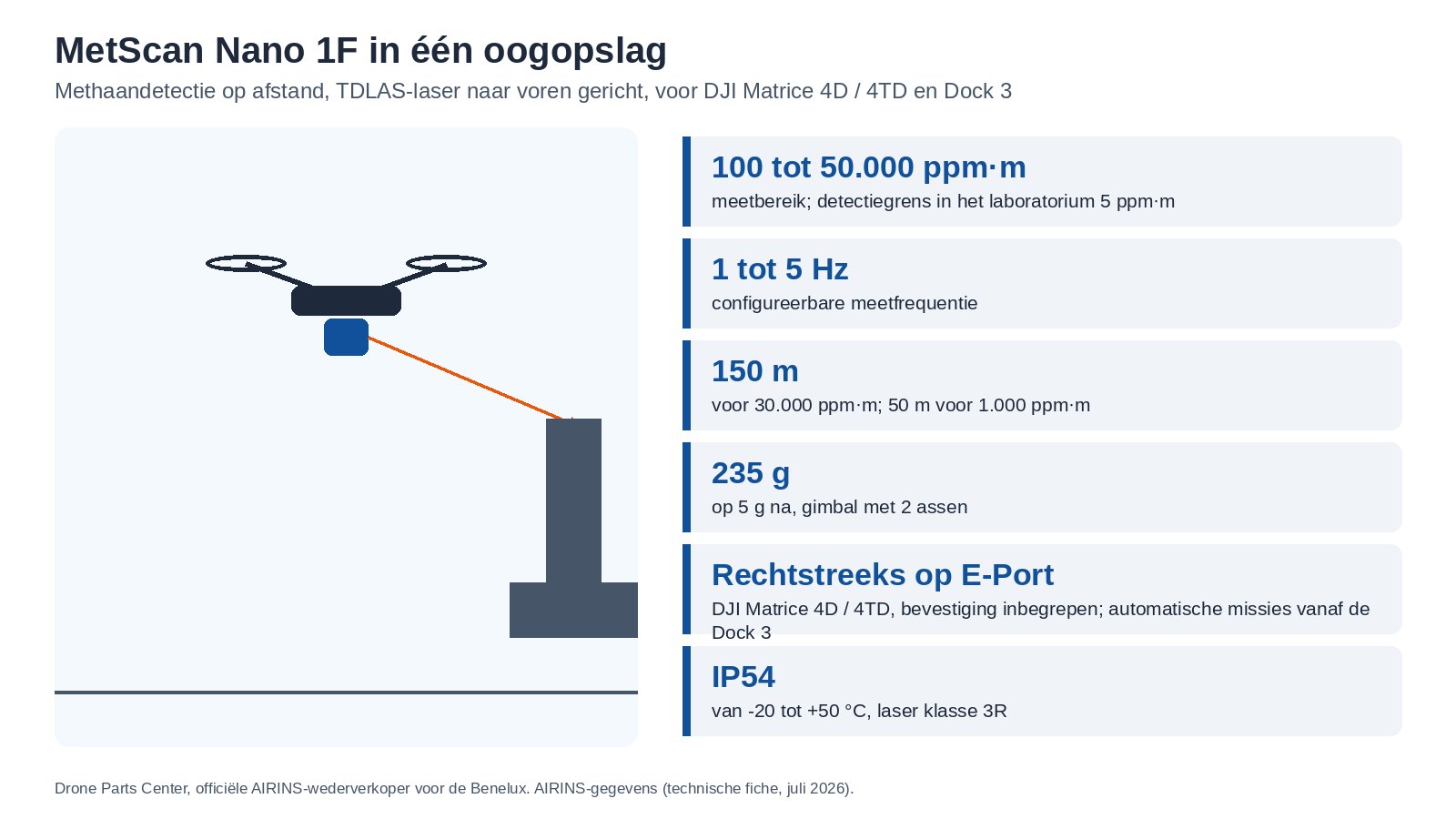

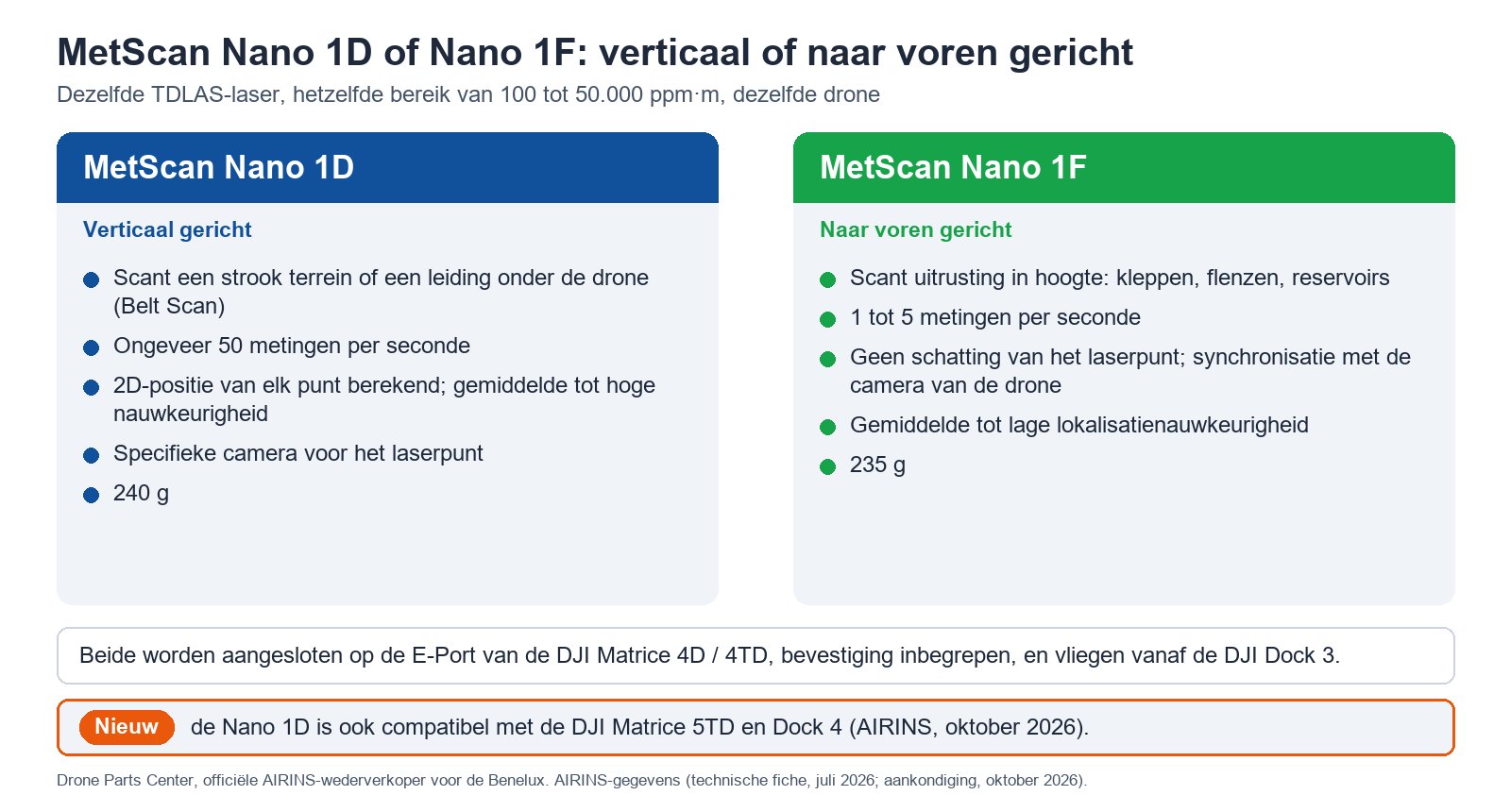

Nano 1F of Nano 1D: naar voren of verticaal gericht

Beide MetScan Nano-modellen delen dezelfde laser en hetzelfde meetbereik. De Nano 1F is naar voren gericht, met 1 tot 5 Hz, om apparatuur in de hoogte te inspecteren; hij schat de positie van het laserpunt niet en steunt op de synchronisatie met de camera van de drone. De Nano 1D is naar beneden gericht, met ongeveer 50 Hz, om een strook terrein of een pijpleiding te scannen; hij berekent de 2D-positie van het gemeten punt op basis van de positie van de drone. Voor een groter bereik, een 3-assige gimbal en Sector Scan op de Matrice 400 en 350, bekijk de MetScan V1P.

Versies Ultra en Standard

De versie Standard omvat 2D-visualisatie in AIRINS.ai, met export in CSV en KML en 30 uur video-opslag. De versie Ultra voegt daar 3D-visualisatie, Sector Scan, export in GeoJSON en Shapefile, import van orthobeelden en modellen, samenvoeging van missies, MQTT-overdracht en installatie op uw eigen servers aan toe, met 250 uur video-opslag. Overstappen van Standard naar Ultra blijft na de aankoop mogelijk. Beide versies zijn beschikbaar op offerte.

AIRINS.ai, inbegrepen bij aankoop

De software AIRINS.ai is inbegrepen bij aankoop, voor eeuwigdurend gebruik met één eenheid en één hoofdaccount, met een jaar technische ondersteuning op afstand en updates. Als alternatief voor de aankoop bestaat er een abonnement. De sensor wordt bediend in DJI Pilot 2; AIRINS.ai dient voor de analyse: heatmaps, hotspots gerangschikt in ppm·m, rapporten in PDF of DOCX voor uw LDAR- en OGMP 2.0-programma’s, GIS-export. De gegevens worden via USB-C overgedragen; een 4G-verbinding is als optie beschikbaar.

Garantie, kalibratie en levensduur

Garantie. Standaardgarantie van één jaar. De verlenging kan alleen bij de initiële bestelling worden afgesloten, tegen 20% van de totale productwaarde per extra jaar, met een maximum van twee extra jaren. Na afloop van de garantieperiode blijven de hardware en de software volledig bruikbaar.

Kalibratie. De toestellen worden vóór verzending in de fabriek gekalibreerd. Een herkalibratie wordt om de 12 maanden aanbevolen bij gebruik in een stabiele omgeving. Wanneer de werkomstandigheden veranderen (temperatuur, meetomgeving), moet bij sommige modules het nulpunt opnieuw worden ingesteld. Er zijn twee methoden:

• Door de klant. Injectie van een kalibratiegas of vergelijking met de referentieapparatuur van een meetstation. De nieuwe correctiefactor wordt berekend volgens de formule van de fabrikant en vervolgens opgeslagen in de kalibratie-interface van het AIRINS.ai-platform.
• Door terugzending naar de fabriek, voor de jaarlijkse inspectie en kalibratie. Gratis tijdens de garantieperiode, de transportkosten zijn voor rekening van de klant. Buiten de garantie wordt ze gefactureerd op basis van de inspectieresultaten, waarbij de kosten vooraf ter goedkeuring worden meegedeeld.

Levensduur. Gemiddeld 3 jaar, afhankelijk van de gebruiksfrequentie en de gemeten concentraties. Deze duur is korter bij frequent gebruik in sterk vervuilde zones.

Technische kenmerken

Meetprincipe	OP-TDLAS met diffuse reflectie, open pad, uitsluitend methaan
Lineair meetbereik	100 tot 50 000 ppm·m
Detectiegrens in het laboratorium	5 ppm·m
Nauwkeurigheid	Relatieve fout van maximaal 10%, op 20 m, voor rookpluimen van 1 000 tot 50 000 ppm·m
Typische afstanden	150 m voor 30 000 ppm·m, 50 m voor 1 000 ppm·m, bij statische horizontale detectie
Meetfrequentie	Instelbaar van 1 tot 5 Hz
Reactietijd	Instelbaar van 5 tot 100 ms, standaard 15 ms
Richting	Naar voren, voor de screening van onderdelen en apparatuur
Afstandsmeter	Geen aparte afstandsmeter
Lokalisatie van het laserpunt	Geen schatting van het trefpunt; positie en oriëntatie van de sensor worden geregistreerd, visuele synchronisatie met de camera van de drone
Gimbal	2 assen (rollen en kantelen), hoeknauwkeurigheid 0,01°
Laserklasse	3R
Explosiegevaarlijke zone (ATEX)	Nee
Werktemperatuur	-20 tot +50 °C
Luchtvochtigheid	Minder dan 95% RV
Beschermingsklasse	IP54
Gewicht	235 g, met een marge van 5 g
Voeding en positionering	DJI E-Port; positie van de drone geleverd door de DJI PSDK
Drones	DJI Matrice 4D / 4TD, bevestiging meegeleverd; automatische missies vanuit de DJI Dock 3; ook compatibel met DJI Matrice 4E / 4T en Matrice 30 / 30T
Interface	DJI Pilot 2; AIRINS.ai voor de gegevensanalyse
Connectiviteit	Gegevensoverdracht via USB-C; 4G als optie
Software	AIRINS.ai inbegrepen bij aankoop, versies Ultra en Standard

De MetScan Nano 1F in actie

Bestellen bij Drone Parts Center

Drone Parts Center, officiële AIRINS-wederverkoper voor de Benelux, helpt u de MetScan te kiezen die bij uw sites past en verzorgt de opleiding in Nijvel of bij u ter plaatse. Vraag een offerte aan: bestelbon aanvaard voor overheden, facturatie zonder btw (intracommunautair) voor btw-plichtige bedrijven. Ontdek het volledige AIRINS-gamma en onze oplossingen voor milieumonitoring.
