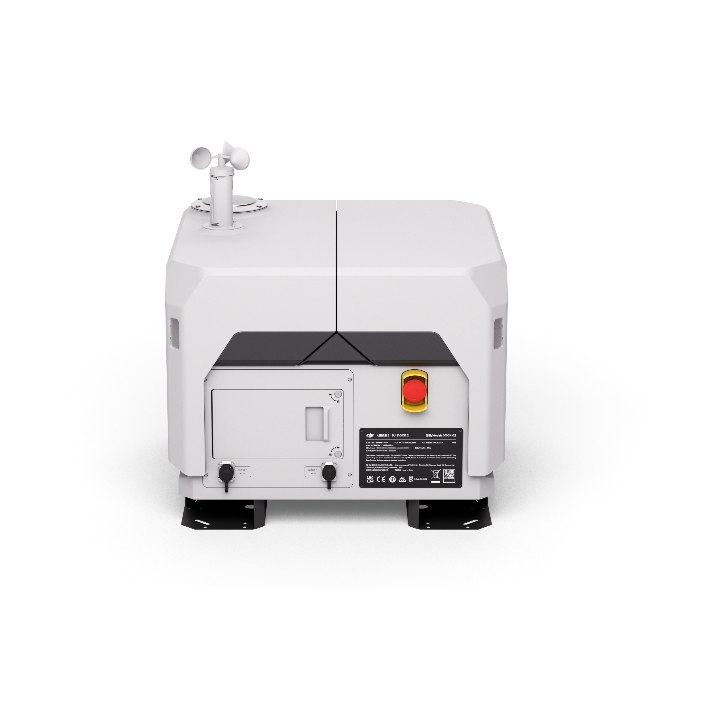

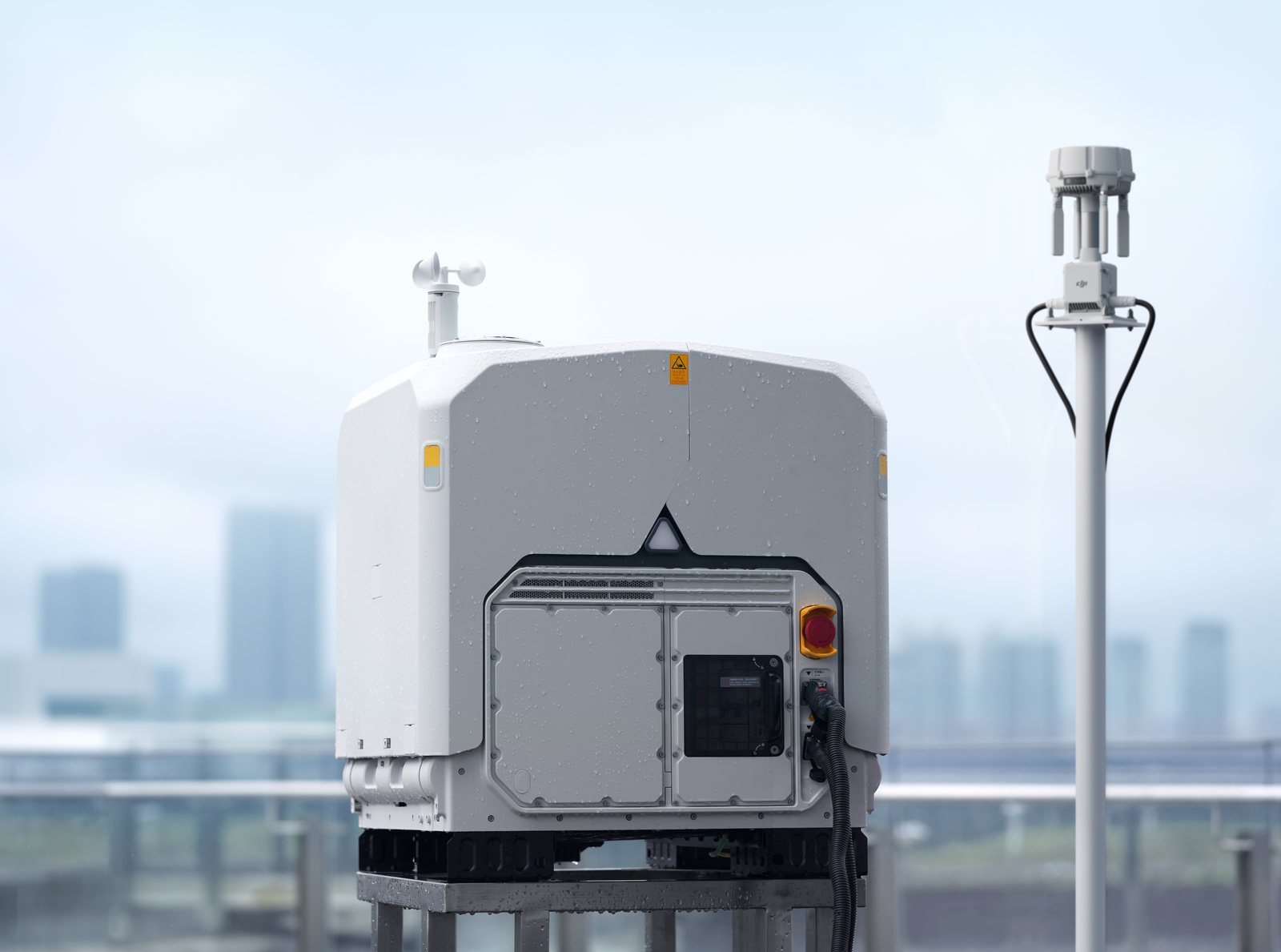

DJI Dock 4 – Autonome dockingstation met batterijwissel voor DJI Matrice 5TD

Drone Parts Center is erkende DJI Enterprise dealer in de Benelux, actief in professionele drones sinds 2017. Wij begeleiden Dock-projecten van het locatieonderzoek tot de opleiding van uw teams.

De DJI Dock 4 wordt zonder drone verkocht. Hij is ontworpen voor de DJI Matrice 5TD en biedt ook plaats aan de Matrice 4D-serie (4D en 4TD); het volledige systeem is ook verkrijgbaar als pakket DJI Dock 4 + Matrice 5TD met vier batterijen.

Offerte aanvragen voor de DJI Dock 4 →

Wat er verandert met de DJI Dock 4

• Automatische batterijwissel: de wisselmodule telt vier compartimenten en bewaart tot drie batterijen; bij terugkeer vervangt het dock de batterij van de drone door een opgeladen batterij.
• Binnen 45 s terug op missie: de wissel zelf duurt minder dan 25 s, van het sluiten van het deksel tot het plaatsen van de opgeladen batterij; ondertussen gaat tot 2 GB media via wifi naar het dock.

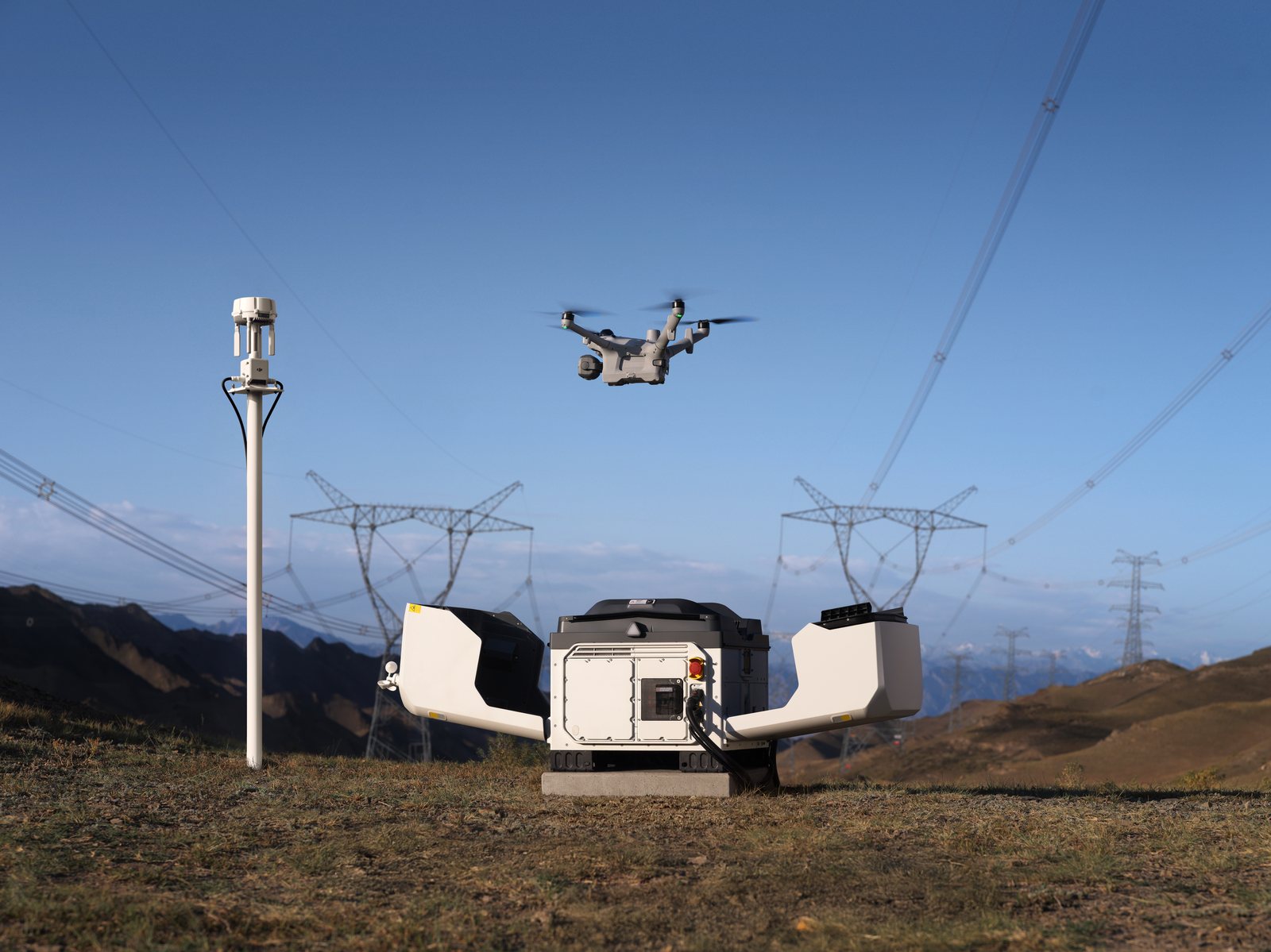

• Opstijgen in ongeveer 10 s na het openen van het deksel.
• Draadloos laden als reserve: in het landingsplatform is een module voor draadloos laden ingebouwd; het is een reserveoplossing die een batterij in ongeveer twee uur terugbrengt naar 95 %.

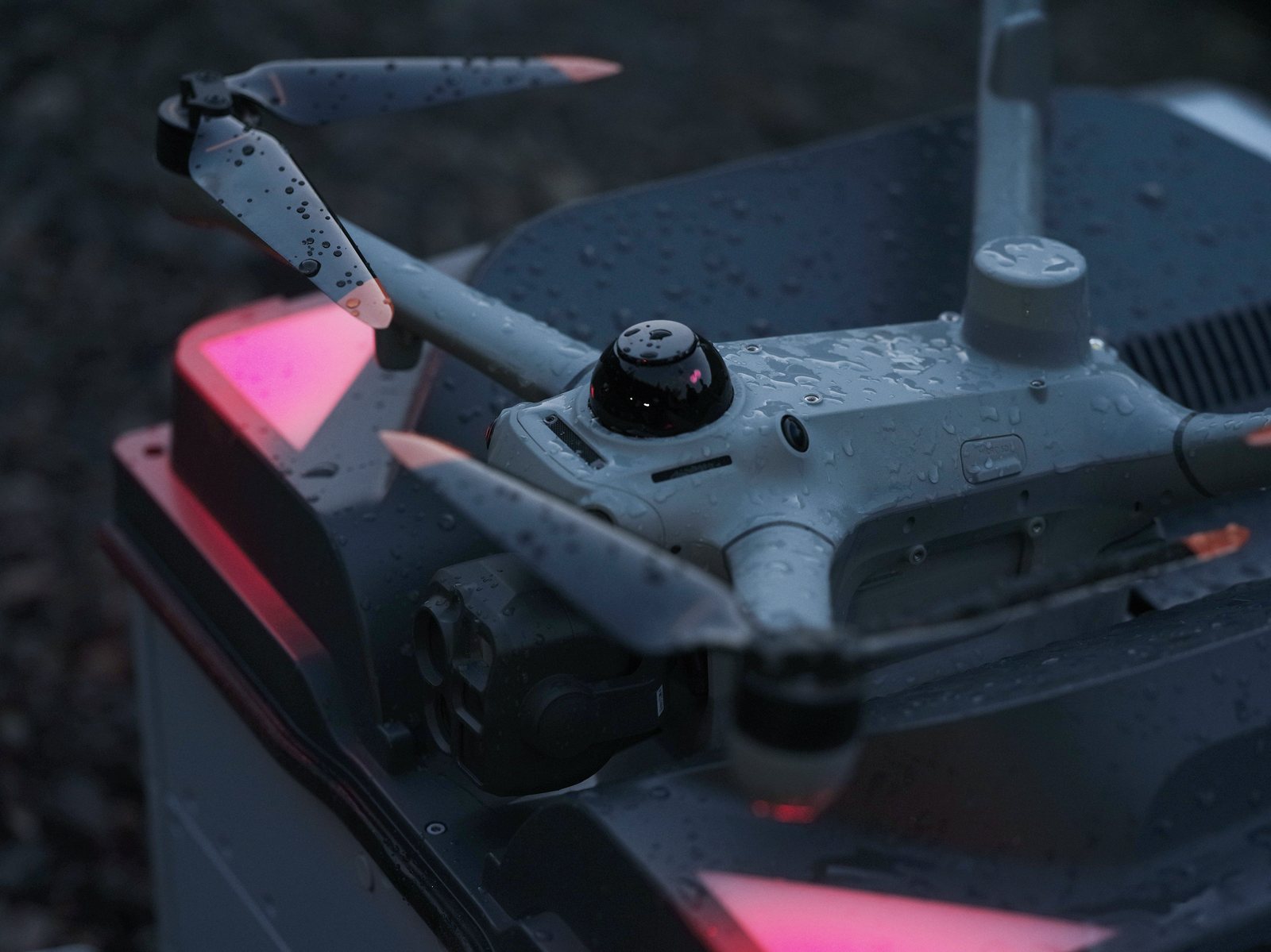

• Station met IP56 (norm IEC 60529, laboratoriumomstandigheden), samen met de DJI Matrice 5TD, die zelf IP55 heeft.
• Klasse C6 in Europa: de Matrice 5TD valt onder klasse C6 wanneer hij met de DJI Dock 4 wordt gebruikt.
• Geo caging en vluchtbeëindigingssysteem (FTS): de vlucht wordt automatisch beëindigd als de drone het in DJI FlightHub 2 vastgelegde operationeel volume verlaat.
• Bewezen betrouwbaarheid: volgens DJI heeft het wisselmechanisme 300 000 cycli in het laboratorium doorstaan (hitte en vocht, strenge vorst, zand en stof) en een miljoen wissels op 300 docks in veldtests, bij grote hitte, vorst, zoutnevel en zeewind.

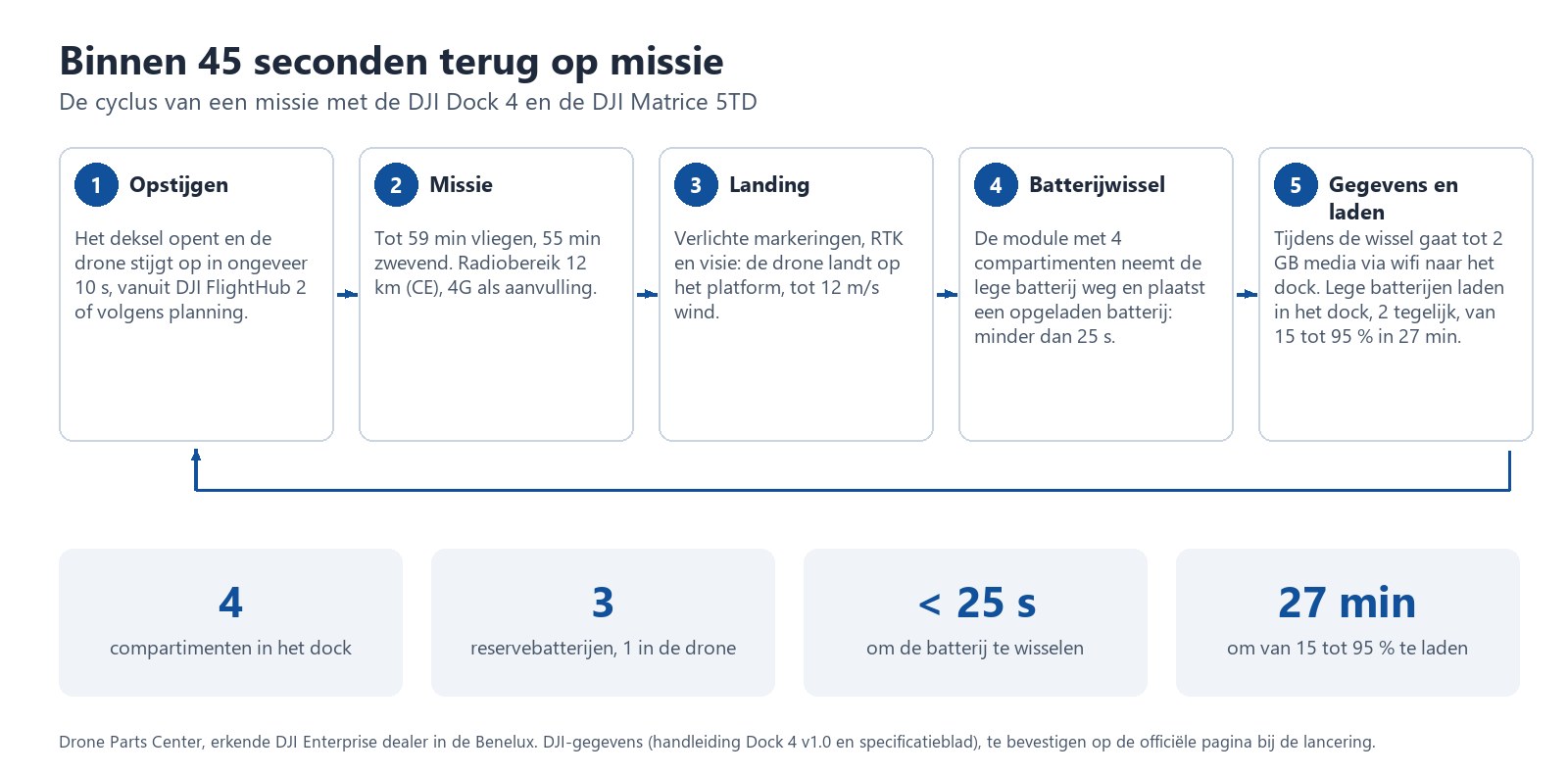

Hoe de Dock 4 de batterijen beheert

Bij elke terugkeer vervangt de wisselarm de batterij van de drone in zes stappen:

1. De drone landt en wordt op het platform uitgelijnd.
2. De lege batterij wordt vastgepakt en verwijderd.
3. De wisselarm draait.
4. De lege batterij wordt in een vrij compartiment geplaatst.
5. Een opgeladen batterij wordt in de drone geplaatst.
6. De drone is klaar om weer op te stijgen.

• Drie opgeladen batterijen, één vrije plaats: het compartiment in sectoren telt vier plaatsen; het bewaart tot drie opgeladen batterijen en houdt één plaats vrij voor de lege batterij van de drone.
• Altijd op 95 %: de Dock 4 werkt uitsluitend in de modus “Standby”, alle batterijen worden op 95 % gehouden voor een onmiddellijk vertrek.
• Wanneer de wissel plaatsvindt: bij de landing, vóór een operatie of een uur vóór een geplande automatische missie, en alleen als de beste batterij boven 90 % zit en meer dan 10 punten voorsprong heeft op die van de drone.
• Laden: twee batterijen laden tegelijk op, van 15 tot 95 % in 27 min (bij 25 °C).
• Geen aparte noodbatterij: bij een stroomonderbreking voeden de batterijen in het compartiment het dock; het kan dan nog steeds de batterij wisselen en de drone laten opstijgen.

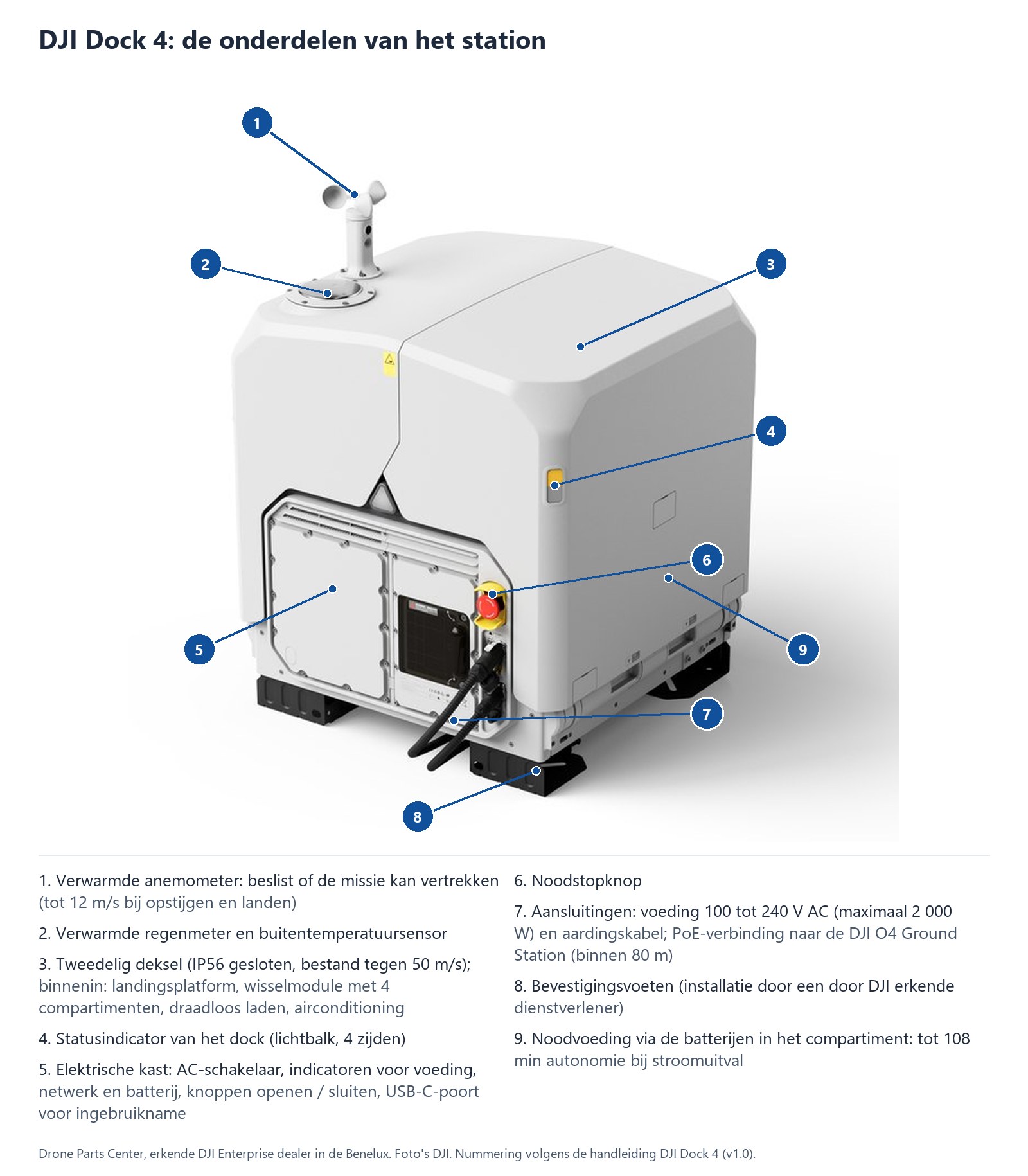

Een station dat beslist of de missie kan vertrekken

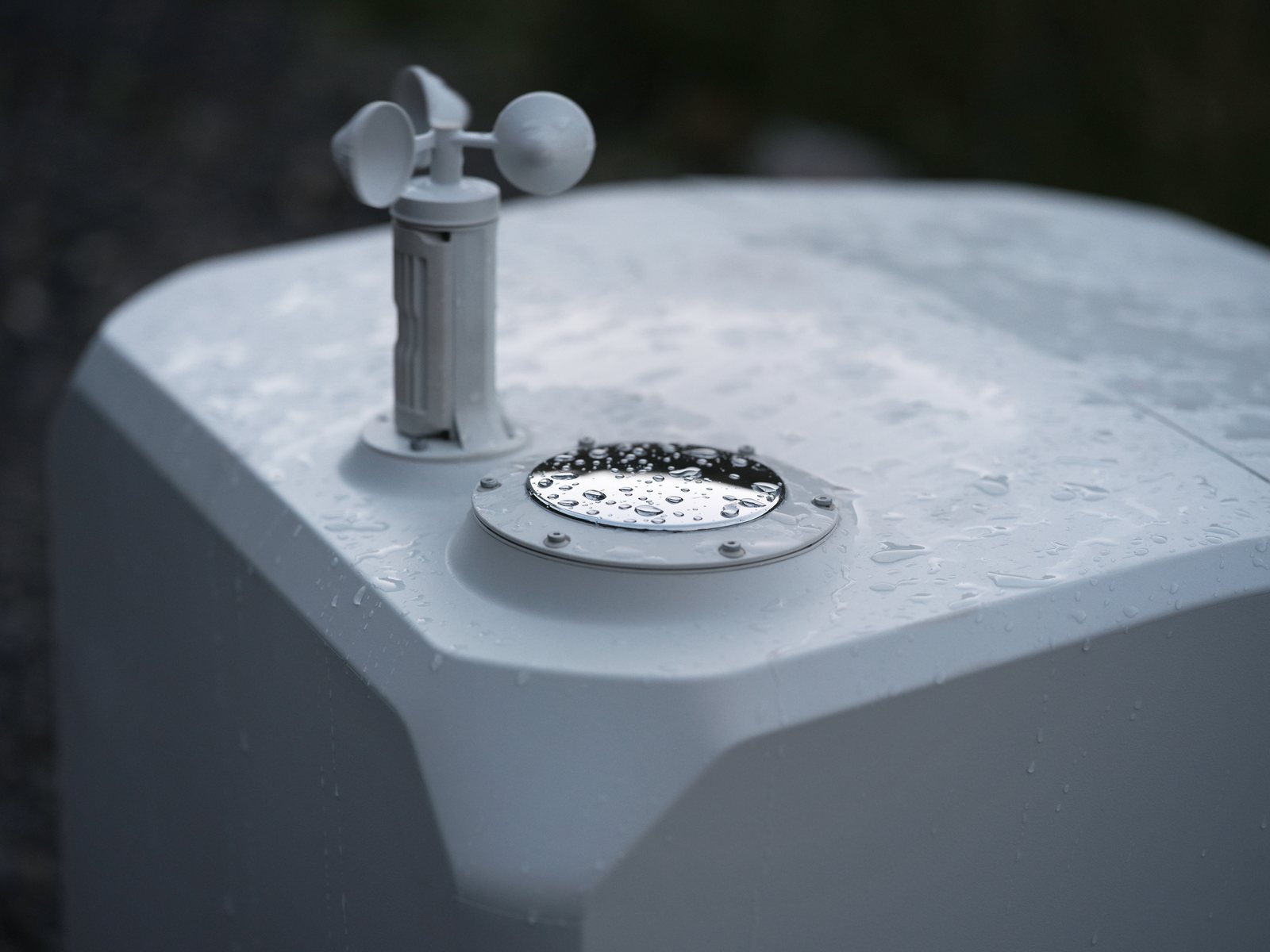

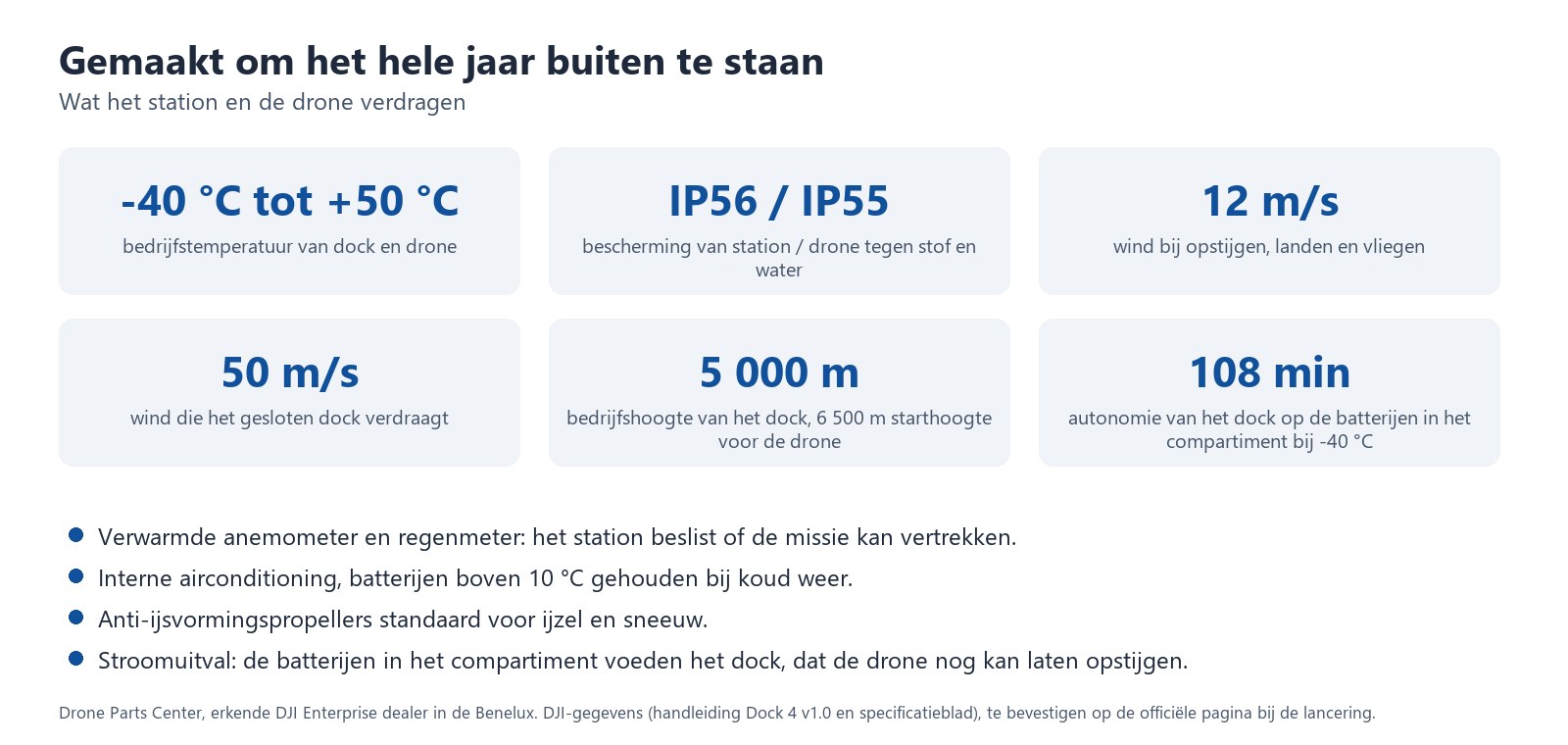

• Verwarmde anemometer en regenmeter, die ook bij lage temperaturen werken.
• Buitentemperatuursensor en omgevingscamera met hulpverlichting.
• Op afstand instelbare interne airconditioning, om de drone en de batterijen te beschermen.
• Warmhouden van de batterij boven 10 °C wanneer de drone bij koud weer niet in gebruik is.

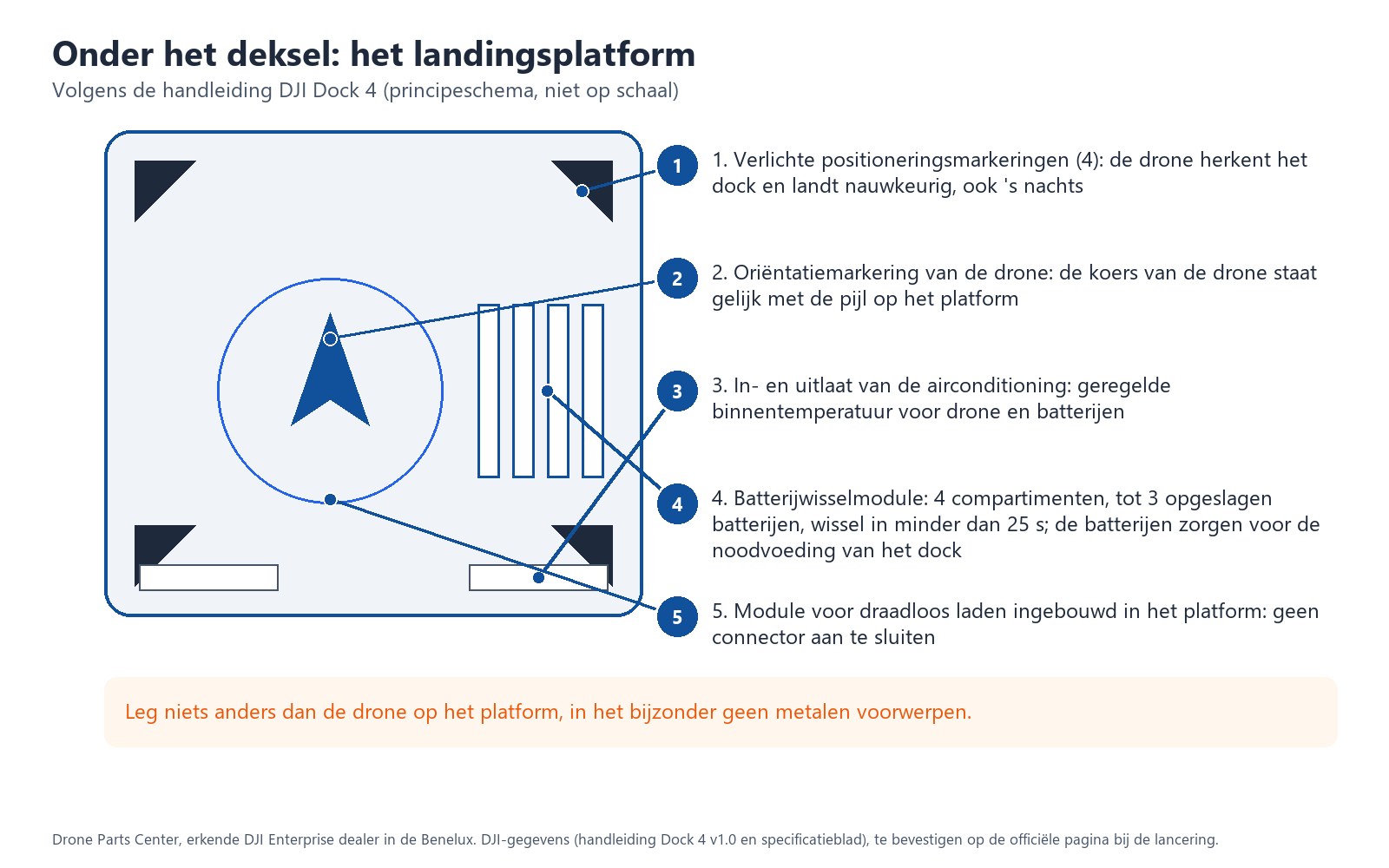

• Landingsplatform met verlichte positioneringsmarkeringen en een oriëntatiemarkering voor de drone.

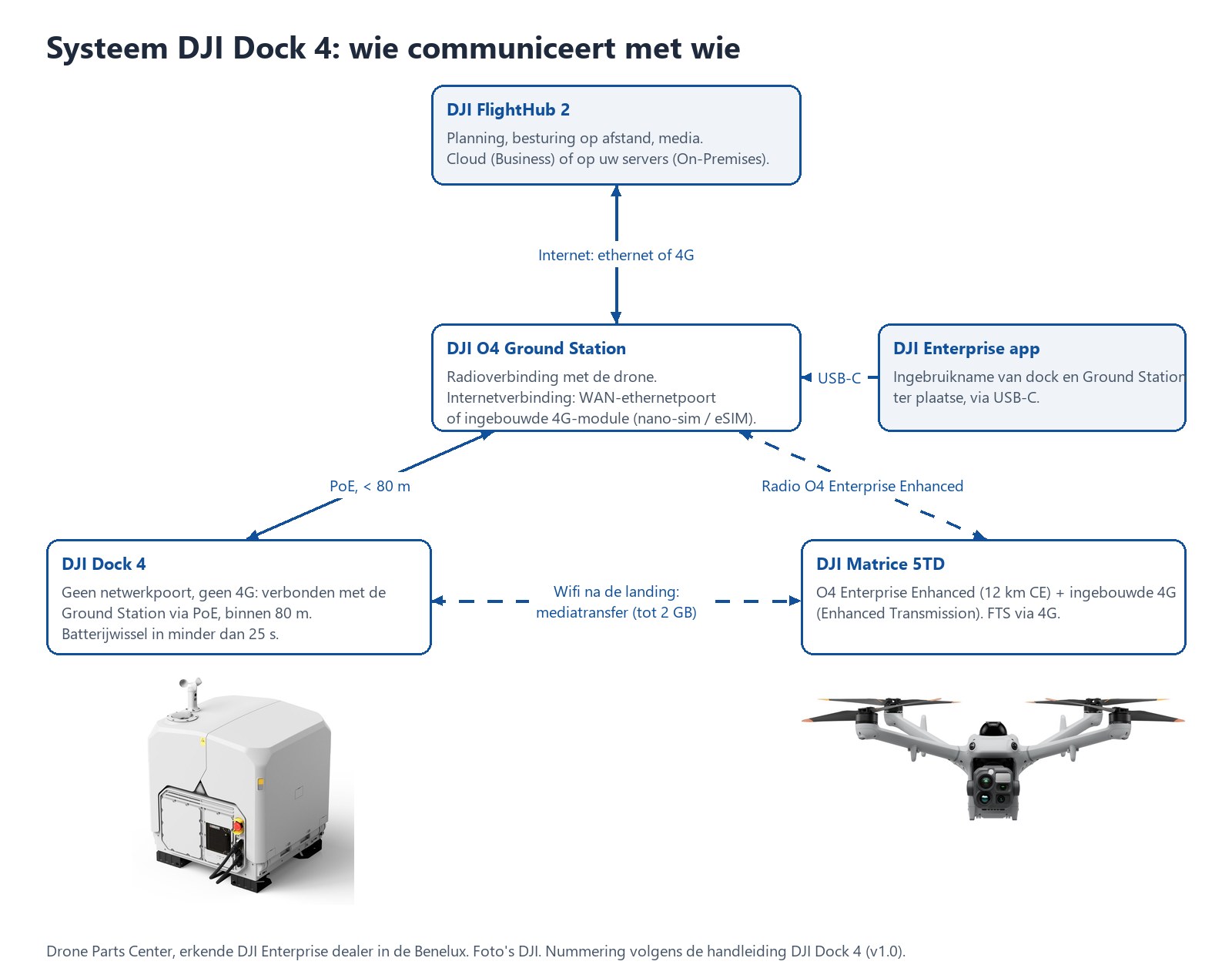

Aansluiting op de locatie en op DJI FlightHub 2

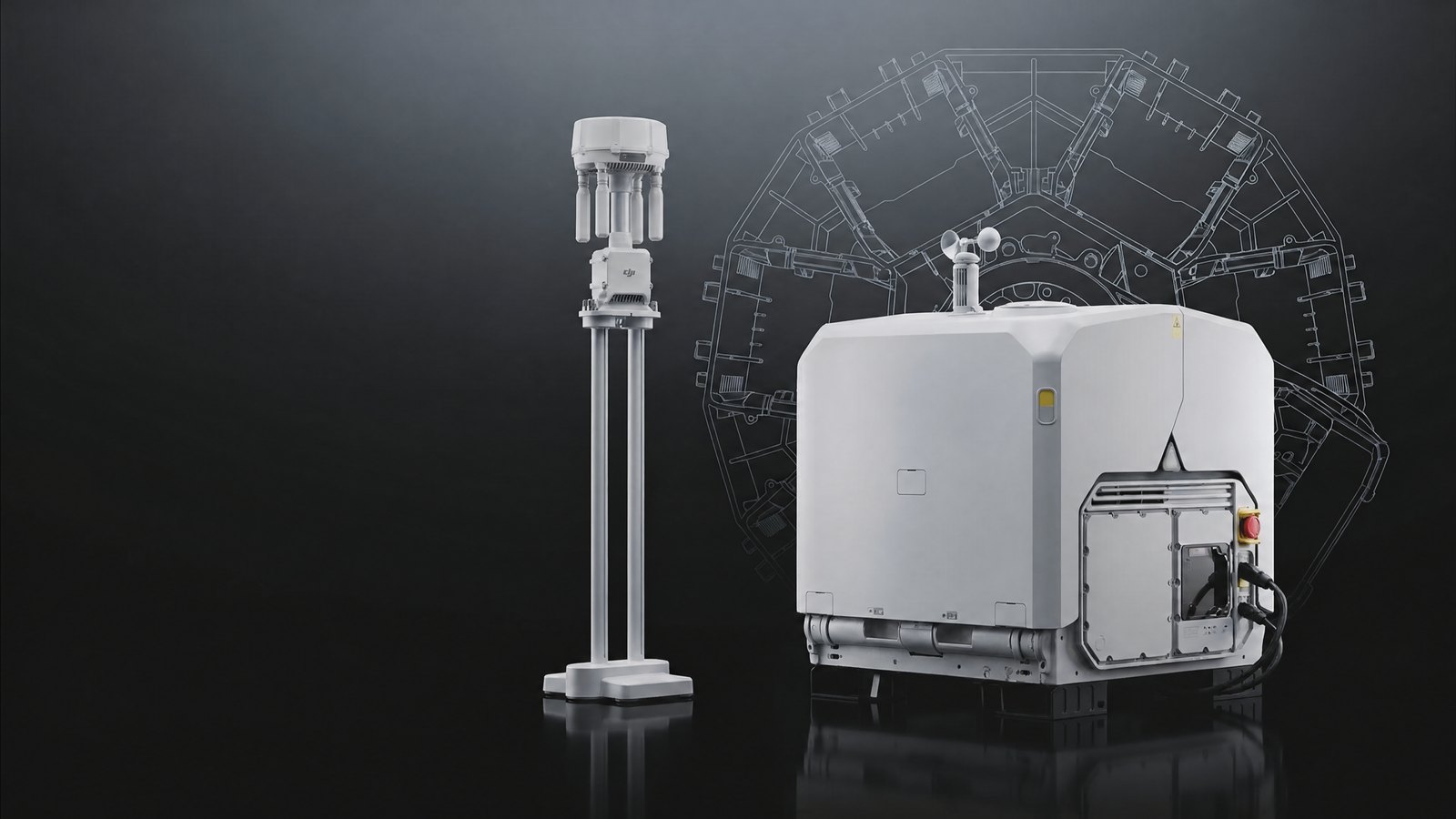

De Dock 4 wordt via PoE verbonden met de DJI O4 Ground Station, op minder dan 80 m afstand. Het dock zelf heeft geen netwerkpoort en geen 4G-module: de O4 Ground Station verzorgt de radioverbinding met de drone en de aansluiting van het systeem op DJI FlightHub 2, via haar WAN-ethernetpoort op het netwerk van de locatie, of via 4G met de DJI Cellular Dongle 2 op de Ground Station (apart verkrijgbaar). 4G wordt ook gebruikt door het vluchtbeëindigingssysteem (FTS), dat mobiele dekking over het hele vlieggebied vereist.

• Missieplanning en een bibliotheek met vliegroutes, vanuit een browser.

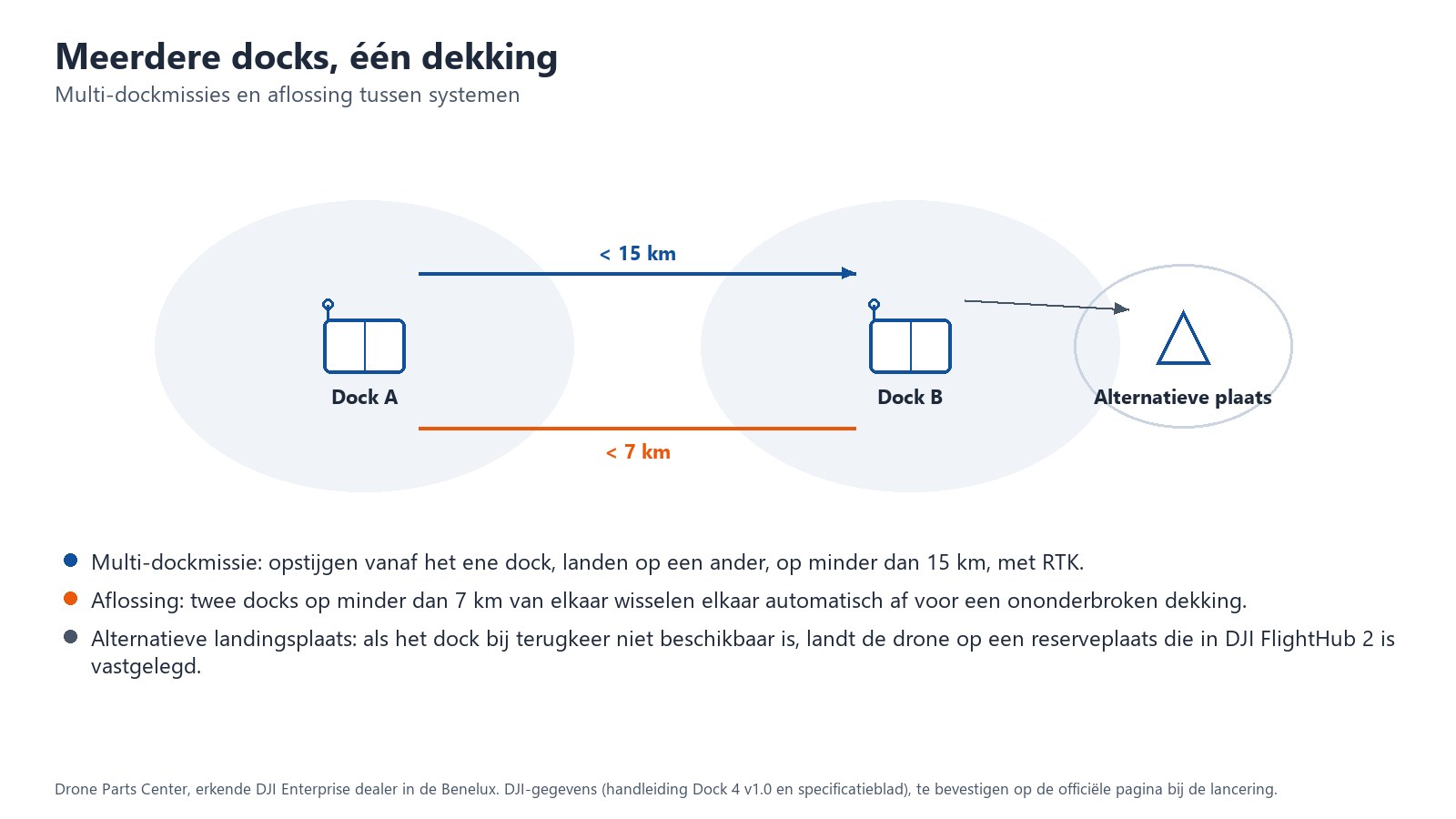

• Multi-dockmissies: de drone stijgt op vanaf het ene dock en landt op een ander, op minder dan 15 km, met RTK.
• Alternatieve landingsplaats als het dock bij terugkeer niet beschikbaar is.
• Batterijen altijd klaar: modus “Standby”, allemaal op 95 % gehouden, voor geplande rondes en dringende interventies.
• Op afstand openen en sluiten van het deksel en bijwerken van de firmware van dock en drone.
• Aflossing tussen twee systemen: twee docks op minder dan 7 km van elkaar kunnen elkaar automatisch afwisselen voor een ononderbroken dekking.
• Ruimere dekking: een tweede DJI O4 Ground Station vergroot het bereik (internettoegang vereist); de drone maakt verbinding met het dichtstbijzijnde station, roaming te activeren vóór het opstijgen.
• Livevideo aan boord gecodeerd in H.265 en zonder hercodering naar de cloud doorgestuurd: ongeveer 160 ms vertraging van drone tot scherm, volgens DJI.

Licenties: DJI FlightHub 2 Business in de cloud, of DJI FlightHub 2 On-Premises op uw servers. Opleiding: aan de slag met FlightHub 2.

Voor welke missies?

• Beveiliging van locaties: geplande rondes en alarmverificatie, met opstijgen op afstand vanuit DJI FlightHub 2 en video die met de teams wordt gedeeld in de DJI Enterprise-app. Bekijk onze oplossingen voor veiligheid en redding.
• Terugkerende inspecties: dezelfde vliegroutes, op vaste tijdstippen herhaald boven een bouwwerk of infrastructuur. Bekijk inspectie van gebouwen en infrastructuur.
• Milieumonitoring: regelmatige opnames van een locatie, met de weergegevens van het dock (wind, regen, buitentemperatuur). Bekijk milieumonitoring.
• Grote gebieden: missies van dock naar dock, minder dan 15 km uit elkaar, om een terrein te dekken dat groter is dan één actieradius.

Officiële accessoires

DJI biedt voor het DJI Dock 4-systeem de volgende accessoires aan; de eerste drie worden op de accessoirehouder van de Matrice 5TD gemonteerd:

• DJI AS2D-luidspreker: 120,5 dB op 1 m, bereik van 400 m; live of opgenomen berichten, tekst-naar-spraak in 7 talen (DJI FlightHub 2 in de publieke cloud); IP55.
• DJI AL2D-schijnwerper: spot- en breedstraalmodule, 2,6 keer helderder dan de vorige generatie, verlicht tot 100 m; stroboscoop, volgt de gimbal; IP55. Met de schijnwerper aan is de visuele obstakeldetectie uitgeschakeld.
• DJI AP1-parachute: voorgeïnstalleerd geleverd in de Europese versie; werkt met het vluchtbeëindigingssysteem (FTS) van de drone en wordt geactiveerd vanuit DJI FlightHub 2 of door het FTS.
• DJI Cellular Dongle 2: gemonteerd op het DJI O4 Ground Station verbindt hij het met het mobiele 4G-netwerk; de dock kan zo ook zonder ethernet worden geplaatst en op afstand worden bediend.

Een tweede DJI O4 Ground Station vergroot het bereik: de drone schakelt van het ene naar het andere (internetverbinding vereist). Details over de montage op de productfiche DJI Matrice 5TD. De luidspreker, de schijnwerper en de DJI Cellular Dongle 2 worden geoffreerd volgens uw project.

DJI Dock 4 of DJI Dock 3?

Het verschil zit vooral in energie en verbinding: na elke missie vervangt de Dock 4 de batterij van de drone door een opgeladen exemplaar, terwijl de Dock 3 de batterij in de drone oplaadt; de Dock 4 verbindt bovendien via de DJI O4 Ground Station. Uw Matrice 4D en 4TD blijven bruikbaar: de Dock 4 biedt er plaats aan, en de DJI Dock 3 zal de Matrice 5TD ontvangen met de door DJI aangekondigde upgradekit voor de O4 Ground Station; het volledige assortiment: Drone In the Box.

Vluchten buiten zicht en conformiteit

De Dock 4 en de Matrice 5TD zijn ontworpen voor operaties buiten het gezichtsveld (BVLOS) in de specifieke categorie. DJI levert een conformiteitsdossier voor SAIL II: conformiteitsverklaringen met de toepasselijke aanvaardbare middelen van naleving (MoC), sjablonen voor het SORA-veiligheidsdossier en het operationeel handboek, en controlelijsten. Het dossier vergemakkelijkt de aanvraag van een vergunning, maar vervangt die niet.

• M2-mitigatie: de DJI AP1-parachute voldoet aan de EASA-eisen voor gemiddelde robuustheid (MoC 2512, ASTM F3322), wat de grondrisicoklasse verlaagt.
• Onafhankelijke vluchtbeëindiging: het FTS staat los van de autopiloot en beëindigt de vlucht zelfs bij een volledig stroomverlies van de drone (MoC 2511); het vereist minstens één 4G-simkaart.
• EU-typeonderzoekcertificaat nr. 0370-UAS-0147 (Applus+, aangemelde instantie 0370): klassen C5 en C6 voor de Matrice 5TD, gecertificeerd met de Dock 4 en de O4 Ground Station.
• Gegevens: volgens DJI is DJI FlightHub 2 beoordeeld aan de hand van de Europese NIS2-richtlijn en de ISO 27001-norm (logboek van toegangen, end-to-end-versleuteling); de versie On-Premises houdt de gegevens op uw servers.

Installatie en ingebruikname

DJI schrijft voor dat de Dock 4 wordt geïnstalleerd door een erkende dienstverlener, waarbij de drone ter plaatse wordt voorbereid. Onze technici zijn door DJI gecertificeerd voor de Dock 2, Dock 3 en Dock Advanced. Wij verzorgen het locatieonderzoek, de installatie, de configuratie in DJI FlightHub 2 en de opleiding van de teams, in Nijvel of op uw locatie.

• Hantering: 66 kg, twee personen om het dock op te tillen; vloeroppervlak van 0,41 m².
• Voeding: 100 tot 240 V AC; voorzie een voeding van meer dan 2 200 W (maximaal verbruik van het dock: 2 000 W). De DJI Power 1000 mini wordt niet ondersteund.
• Netwerk: PoE-verbinding van minder dan 80 m tussen de router van de locatie en de DJI O4 Ground Station, die ook de RTK levert, onmisbaar voor de Dock 4.
• Heeft u al een Dock 3? De betonnen sokkel en de bevestigingsgaten kunnen opnieuw worden gebruikt; de voedingskabels zijn daarentegen niet compatibel.
• In- en uitvliegroute: bij de ingebruikname vliegt de drone een vierkante route rond het dock en registreert hij zijn omgeving; die route leidt daarna elk opstijgen en elke terugkeer.

Belangrijkste specificaties van de DJI Dock 4

Model	DJI Dock 4 (DOCK-04)
Compatibele drones	DJI Matrice 5TD; DJI Matrice 4D-serie (4D en 4TD)
Beschermingsgraad	IP56 (IEC 60529)
Batterijwissel	4 compartimenten, tot 3 opgeladen batterijen; wissel in minder dan 25 s, volledige cyclus in minder dan 45 s
Laden	2 batterijen tegelijk geladen; van 15 tot 95 % in 27 min (bij 25 °C); draadloos laden als reserve
Wind	12 m/s bij opstijgen en landen; 50 m/s met gesloten dock
Bedrijfstemperatuur	-40 °C tot +50 °C
Bedrijfshoogte	tot 5 000 m
Voeding	100 tot 240 V AC, 50/60 Hz, maximaal 2 000 W; voorzie een voeding van meer dan 2 200 W
Noodvoeding	batterijen in het compartiment, geen aparte noodbatterij; tot 108 min autonomie van het dock bij -40 °C
Sensoren	Verwarmde anemometer en regenmeter, buitentemperatuur; camera’s op het deksel en in de cabine (1080p, 151°, met verlichting)
Verbinding	DJI O4 Enterprise Enhanced via de DJI O4 Ground Station (PoE, binnen 80 m); ethernet, of 4G met de DJI Cellular Dongle 2 op de Ground Station
RTK	via de DJI O4 Ground Station, verplicht
Wifi (media)	80 MB/s voor video’s groter dan 2 GB, 40 MB/s voor andere bestanden
Radiobereik drone / Ground Station	12 km (CE, zonder obstakels of storing)
Multi-dockmissies	Docks op minder dan 15 km van elkaar

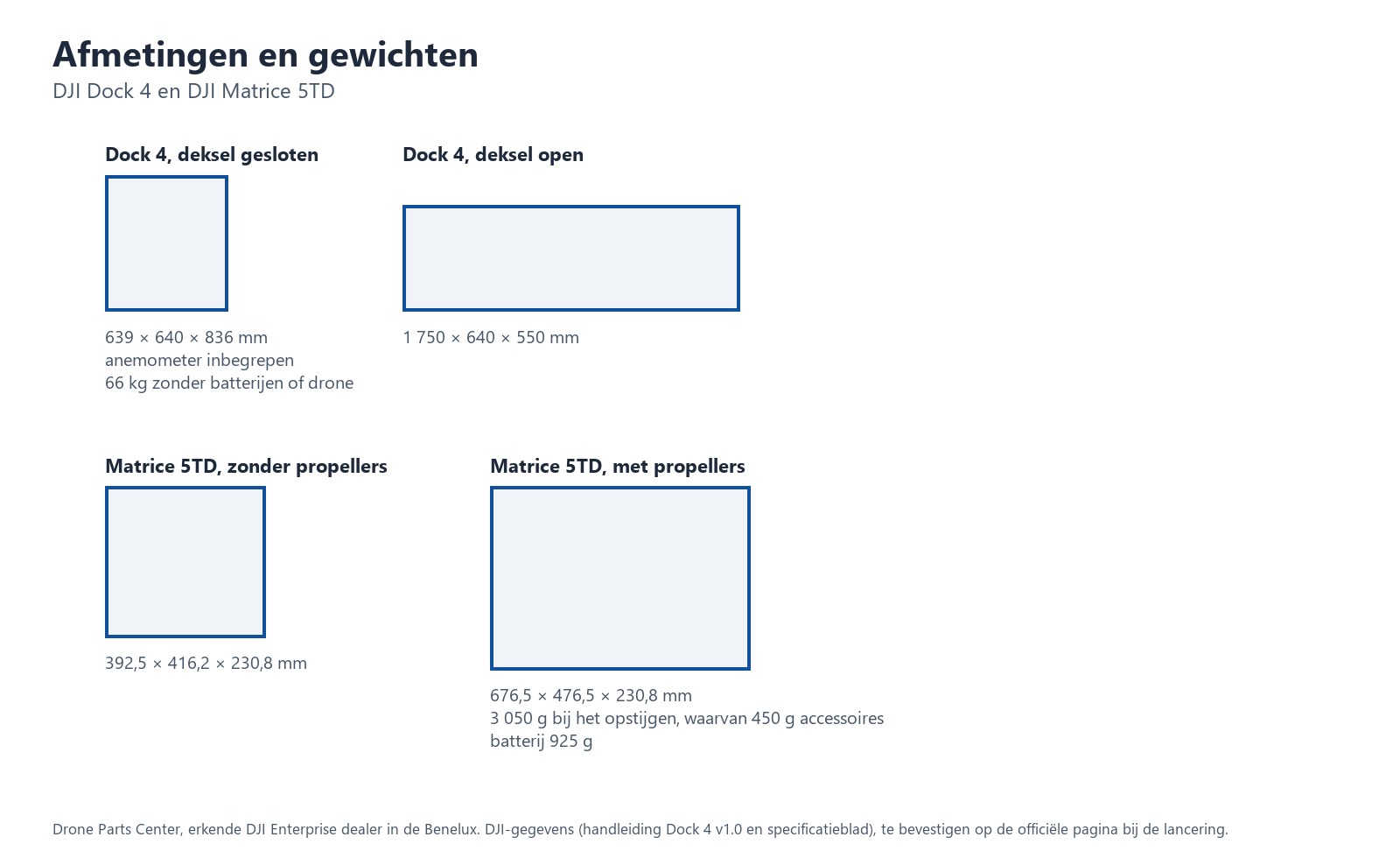

Afmetingen	Deksel gesloten: 639 × 640 × 836 mm; open: 1 750 × 640 × 550 mm
Gewicht	66 kg, zonder batterijen of drone
Levensduur	5 jaar; wisselmechanisme ontworpen voor minstens 20 000 cycli, getest over 300 000 cycli in het laboratorium (DJI)

Compatibele AIRINS-gassensoren

De DJI Dock 4 en de DJI Matrice 5TD zijn compatibel met twee AIRINS-sensoren voor gasdetectie tijdens automatische missies: de Sniffer4D Nano 2 Plus (multigas of methaan) en de MetScan Nano 1D (methaandetectie op afstand, TDLAS-laser). Het overzicht vindt u in onze compatibiliteitstabel AIRINS en DJI.
