MetScan Nano 1D - Détection Méthane par Drone (TDLAS) en visée verticale pour DJI Matrice 4D & Dock 3

Présentation

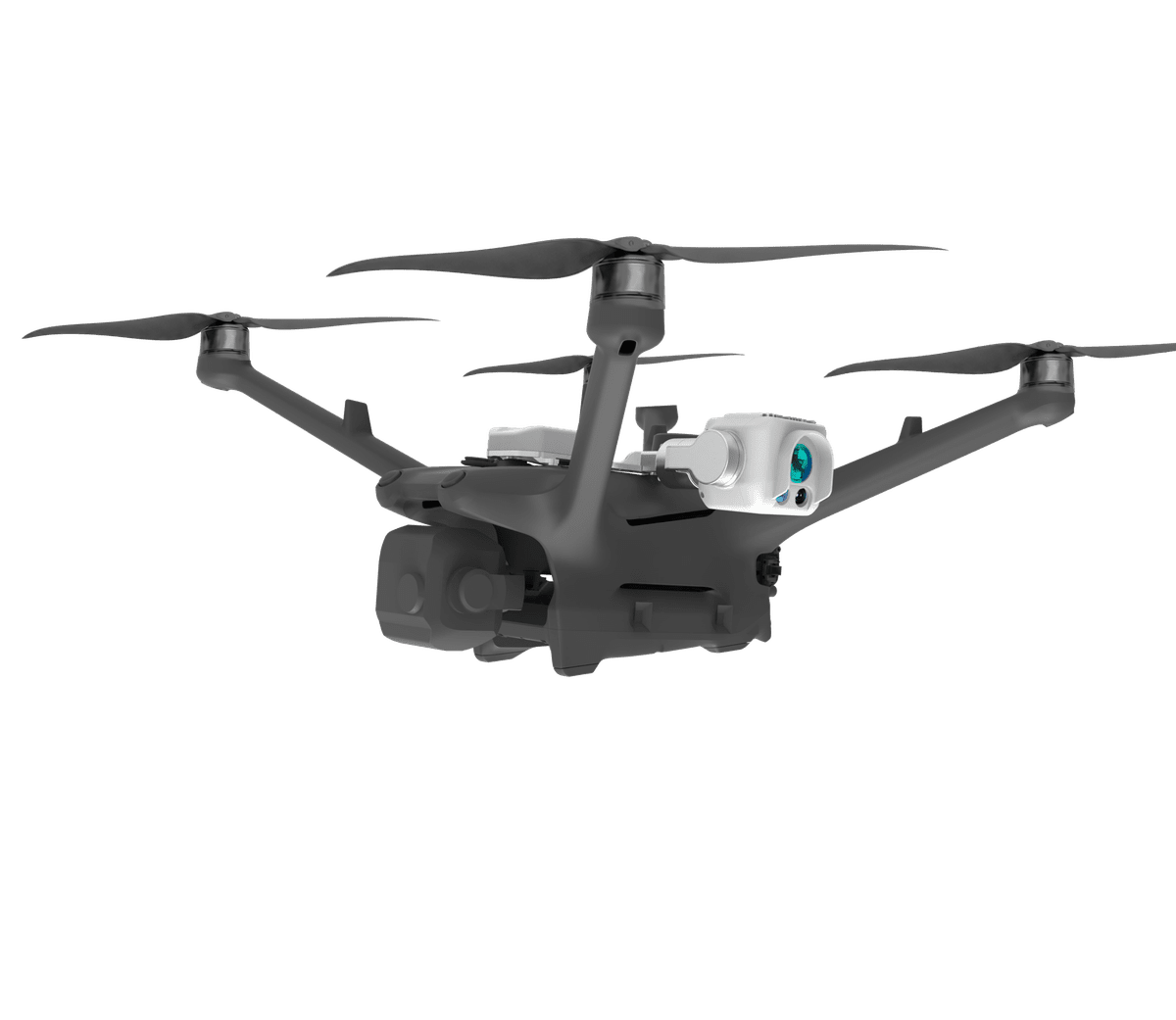

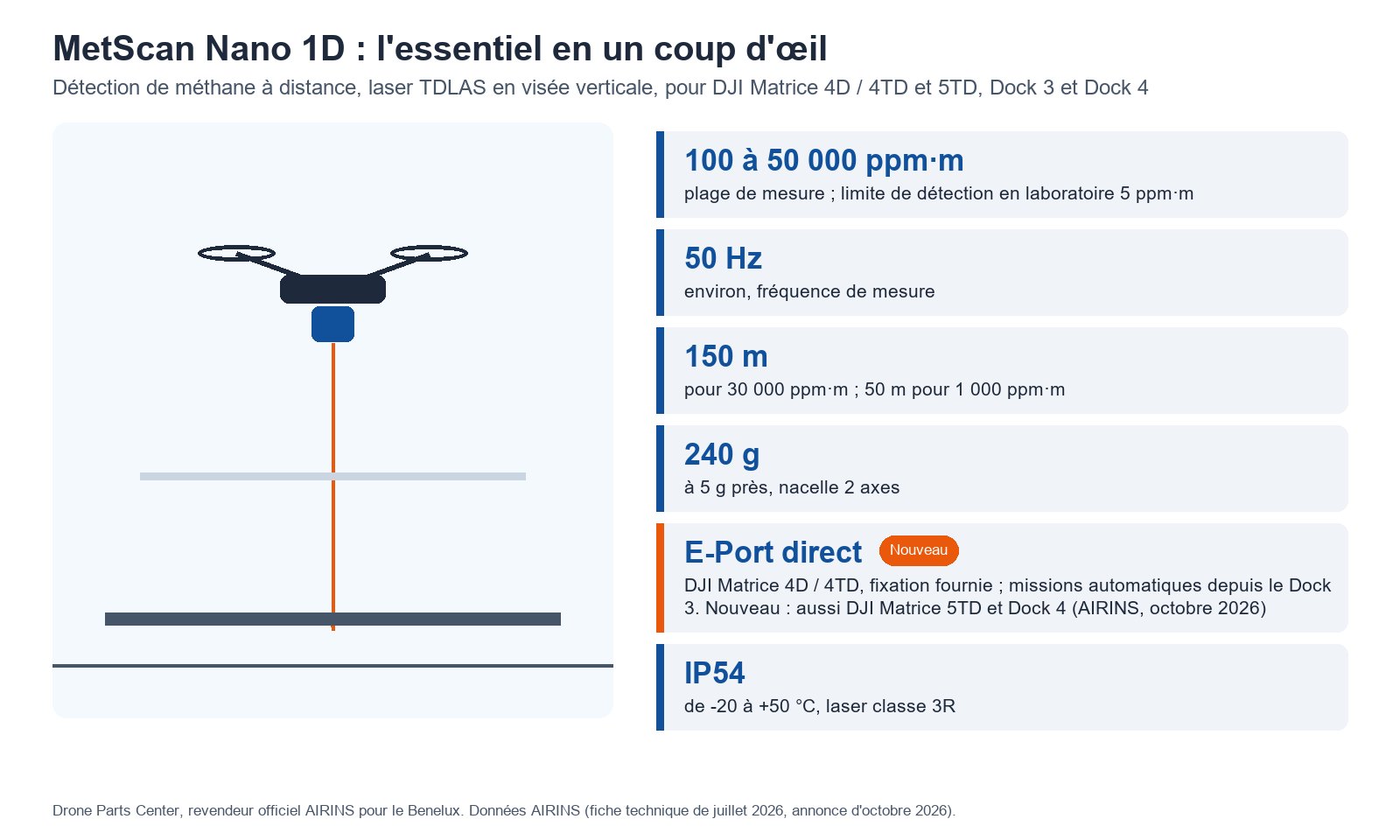

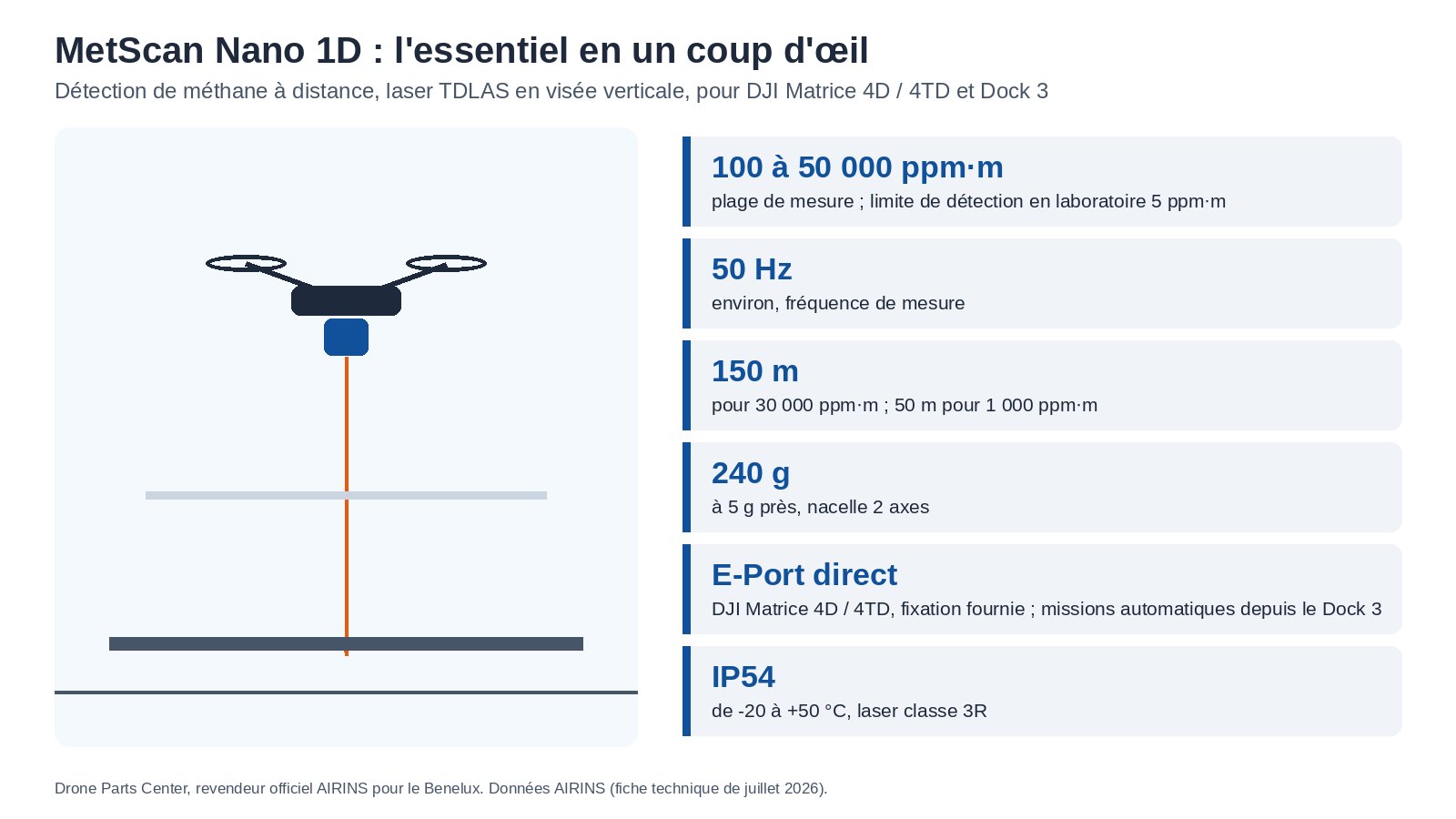

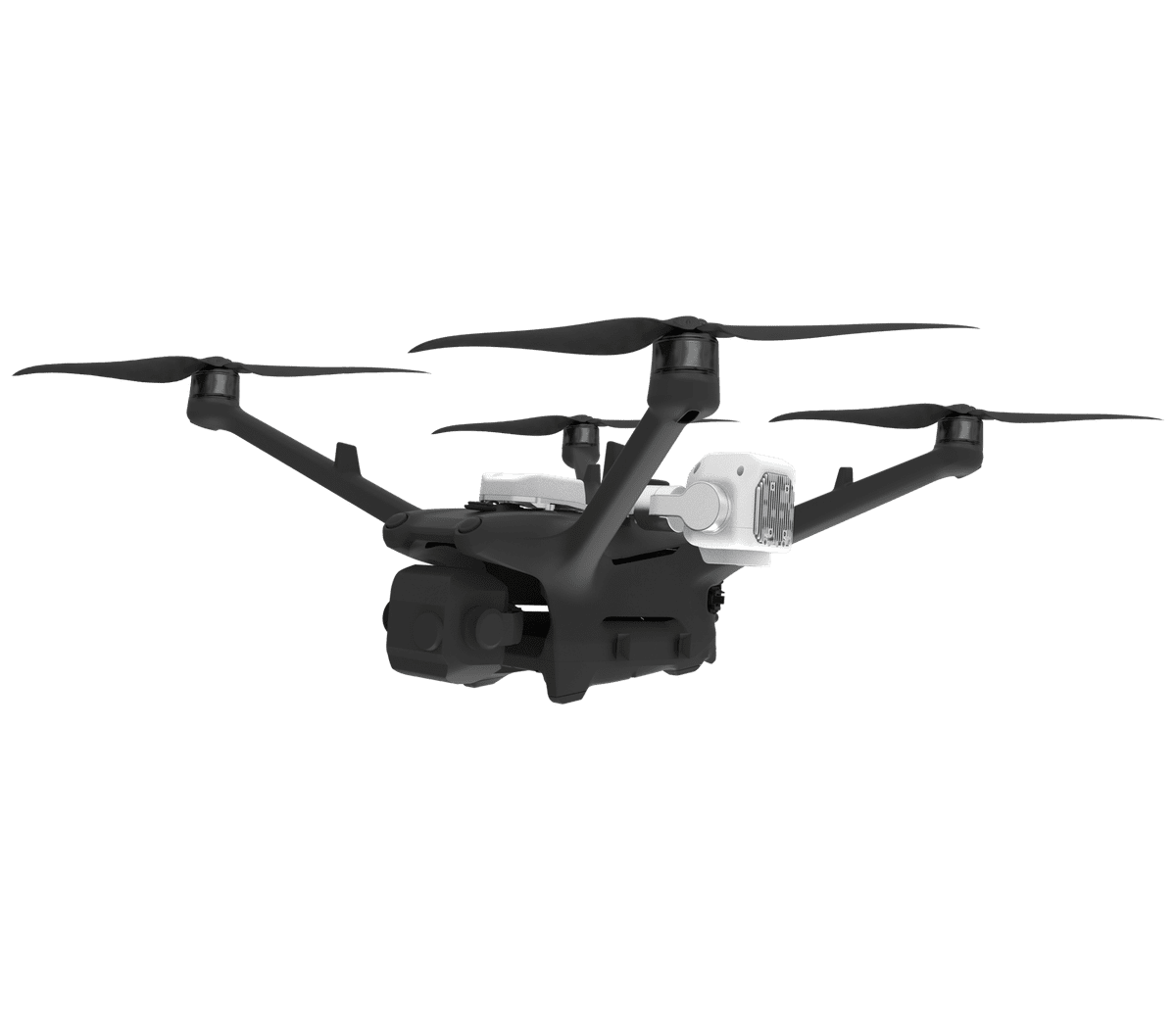

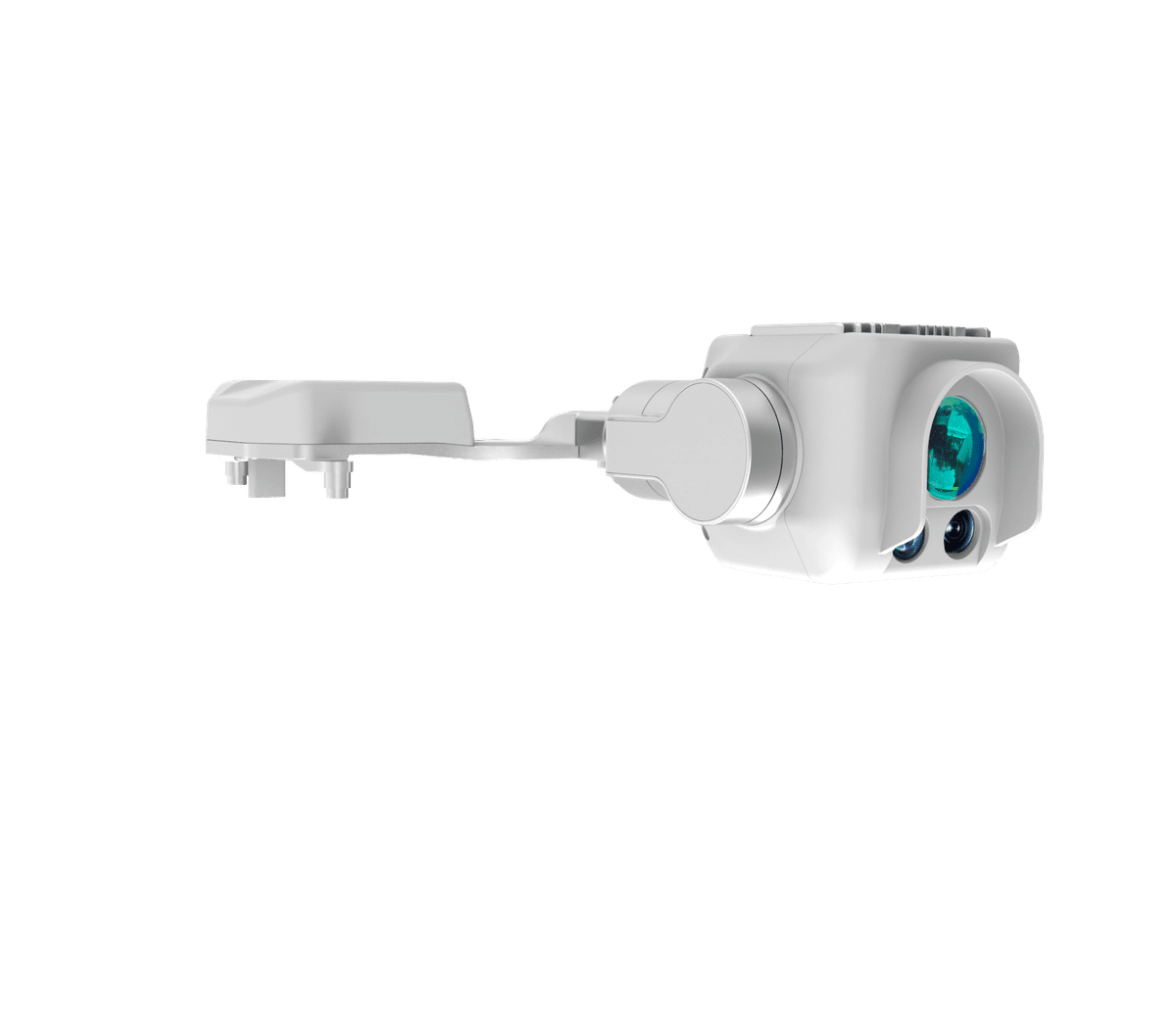

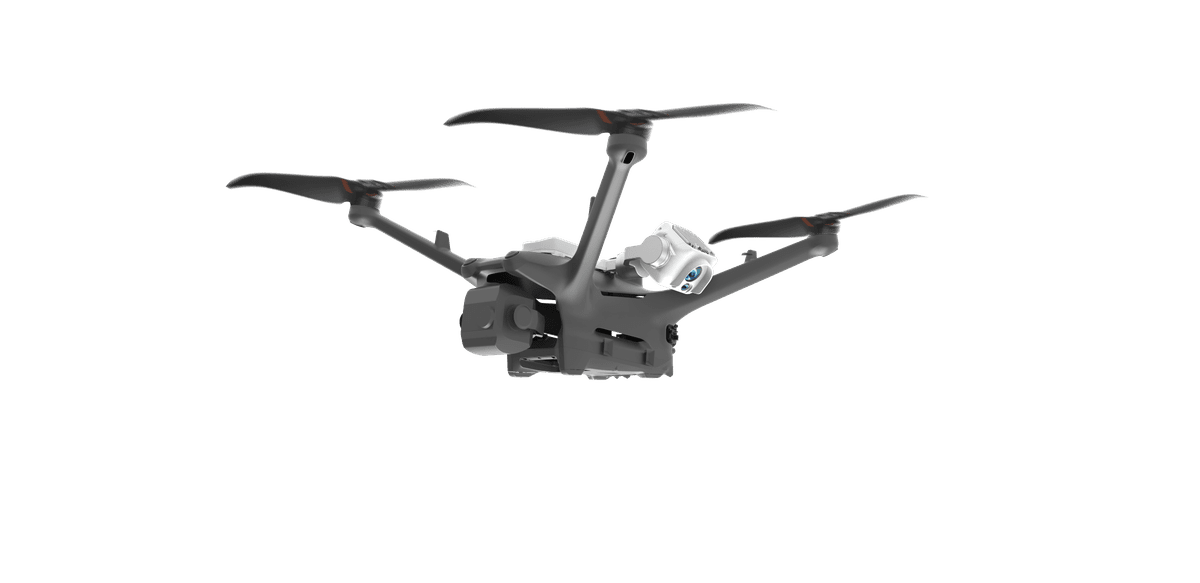

Le MetScan Nano 1D d’AIRINS est un capteur de méthane par télédétection laser (OP-TDLAS à réflexion diffuse) conçu pour le DJI Matrice 4D/4TD. Sa visée est verticale : orienté vers le sol, il balaie une bande sous la trajectoire du drone et détecte le méthane à distance.

Il est destiné à l’inspection des pipelines, des installations et des décharges, notamment lors de missions répétées depuis un DJI Dock 3. La fixation pour le Matrice 4D/4TD est fournie : aucun kit d’intégration n’est à prévoir.

Avantages clés

• Localisation 2D des mesures - chaque point de mesure est calculé à partir de la position du drone et de l’orientation du capteur, avec une précision moyenne à élevée.
• Environ 50 Hz - fréquence de mesure, contre 1 à 5 Hz pour le Nano 1F.
• Compatible Dock 3 - missions répétées depuis un DJI Dock 3, via le Matrice 4D/4TD.
• Intégration directe - alimentation par le port E-Port DJI, position du drone fournie par le DJI PSDK, fixation incluse.
• AIRINS.ai inclus - la plateforme d’analyse des données est fournie à l’achat, en usage perpétuel.

Compatibilité drones

• DJI Matrice 4D / 4TD - connexion directe au port E-Port, fixation fournie
• DJI Dock 3 - missions répétées via le Matrice 4D/4TD

Pour les autres capteurs AIRINS, consultez la page compatibilité AIRINS et DJI.

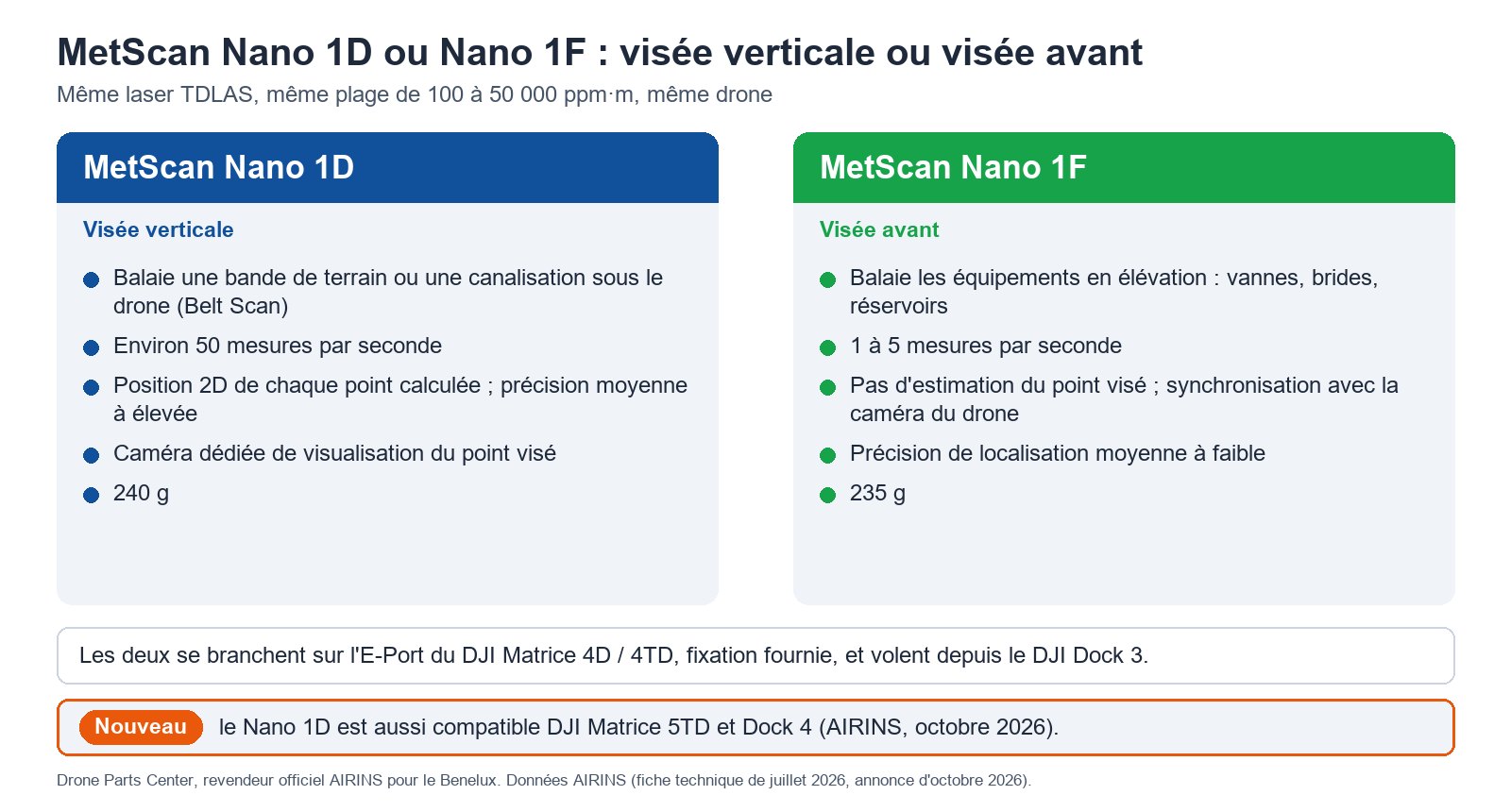

Nano 1D ou Nano 1F : visée verticale ou visée avant ?

Les deux capteurs partagent le même principe de mesure OP-TDLAS, la même plage de mesure et la même limite de détection. Ils diffèrent par l’orientation du capteur, la fréquence de mesure et la manière de localiser chaque mesure.

Critère	MetScan Nano 1D	MetScan Nano 1F
Visée	verticale, vers le sol	avant
Usage type	balayage en bande de pipelines et d’installations	screening des composants et des équipements
Fréquence de mesure	environ 50 Hz	configurable de 1 à 5 Hz
Localisation du point cible	calculée à partir de la position du drone et de l’orientation du capteur, en supposant un sol plat	pas d’estimation du point d’impact laser : position et orientation de visée du capteur enregistrées
Précision de localisation	moyenne à élevée (2D)	moyenne à faible (principalement synchronisation visuelle)
Poids du système	240 g ± 5 g	235 g ± 5 g

Pour inspecter des composants et des équipements en visée avant, voyez le MetScan Nano 1F. Pour un screening aérien polyvalent, le MetScan V1P ; pour une mesure au contact, en chemin fermé, le Sniffer4D Nano2+ Methane.

AIRINS.ai inclus à l’achat

Le capteur s’utilise depuis DJI Pilot 2 ; la plateforme AIRINS.ai sert à l’analyse des données. Elle est incluse à l’achat du MetScan Nano 1D :

• Usage perpétuel - aucune licence à renouveler pour continuer à utiliser le logiciel.
• Un an de garantie, de support et de mises à jour - support technique à distance et mises à jour logicielles compris.
• Au-delà de la première année - le matériel et le logiciel restent utilisables.
• Formule d’abonnement - alternative à l’achat : ouverture d’un compte AIRINS.ai, dépôt de garantie remboursable, forfait trimestriel incluant un quota de kilomètres, puis facturation au kilomètre au-delà. Conditions et montants sur devis.
• Options - déploiement on-prem, transmission MQTT vers des outils tiers, intégration dans des pages web : sur devis.

Garantie, calibration et durée de vie

Garantie
Garantie standard d’un an. L’extension ne peut être souscrite qu’au moment de la commande initiale, au tarif de 20 % de la valeur totale du produit par année supplémentaire, dans la limite de deux années d’extension. Au-delà de la période de garantie, le matériel et le logiciel restent pleinement utilisables.

Calibration
Les unités sont calibrées en usine avant expédition. Une recalibration est recommandée tous les 12 mois en environnement d’utilisation stable. En cas de changement des conditions de travail (température, environnement de mesure), certains modules nécessitent un réajustement de leur point zéro. Deux méthodes sont possibles :

• Par le client. Injection d’un gaz étalon ou comparaison avec un équipement de référence d’une station de mesure. Le nouveau facteur de correction est calculé selon la formule du fabricant, puis enregistré dans l’interface de calibration de la plateforme AIRINS.ai.
• Par retour en usine, pour inspection et calibration annuelles. Prestation gratuite pendant la période de garantie, les frais de transport restant à la charge du client. Hors garantie, elle est facturée selon les résultats de l’inspection, les coûts étant communiqués pour accord préalable.

Durée de vie
3 ans en moyenne, selon la fréquence d’utilisation et les niveaux de concentration rencontrés. Cette durée est réduite en cas d’utilisation fréquente en zone fortement polluée.

Voir aussi nos solutions de détection de méthane pour l’industrie pétrolière et gazière et de surveillance environnementale.

Un projet de détection de méthane par drone ? Drone Parts Center est revendeur officiel AIRINS pour le Benelux et revendeur agréé DJI Enterprise.

Demander un devis pour le MetScan Nano 1D
