DJI Matrice 5TD startet vom DJI Dock 4 an einem Umspannwerk

DJI Dock 4 mit geschlossener Abdeckung und DJI O4 Ground Station an einem städtischen Standort

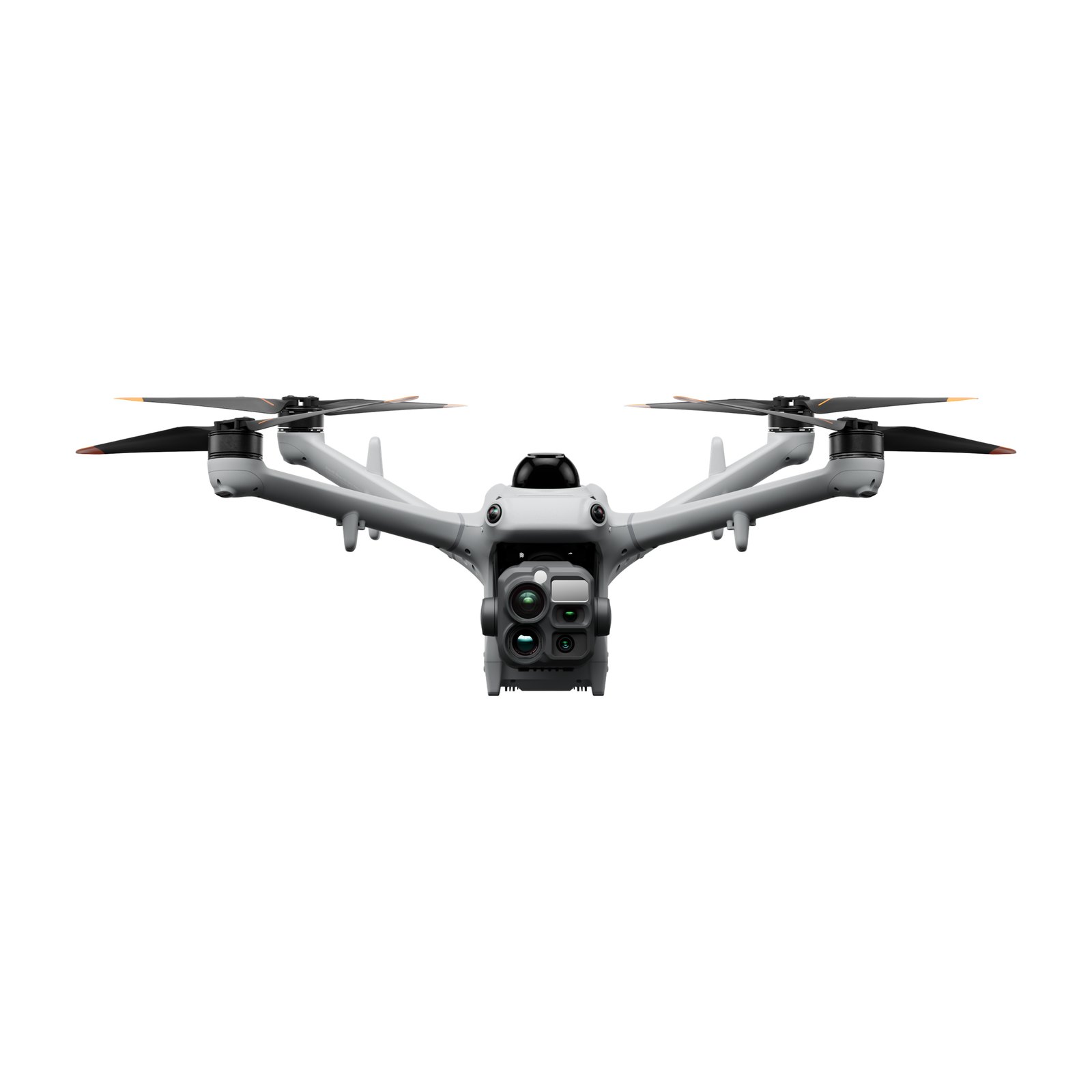

DJI Matrice 5TD Drohne, Dreiviertelansicht

DJI Matrice 5TD auf dem DJI Dock 4 im Regen

Paket DJI Dock 4 + Matrice 5TD – Komplettsystem mit 4 Akkus

Komplettes DJI Dock 4-System: Station, Drohne DJI Matrice 5TD mit DJI O4 Ground Station und Fallschirm DJI AP1
Vier Flugakkus, die von DJI empfohlene Anzahl, um alle Plätze zu belegen
Klasse C6 mit dem Dock 4, C5 mit dem Fallschirm (Europa)
Ohne Installation, Konfiguration und Lizenz für DJI FlightHub 2, Angebot je nach Projekt

Angebot anfordern

Kategorie: Drohne In the box Marke: DJI Enterprise

Beschreibung

Auf einen Blick

Dieses Paket umfasst die Hardware eines kompletten Systems mit DJI Dock 4: die Station, die Drohne DJI Matrice 5TD mit der DJI O4 Ground Station und dem Fallschirm DJI AP1 sowie die vier Akkus, die DJI empfiehlt, um alle Plätze zu belegen. Installation und Konfiguration, die einem autorisierten Dienstleister übertragen werden, werden gesondert kalkuliert.

1 System

Station, Drohne, O4 Ground Station und Fallschirm

4 Akkus

die von DJI empfohlene Anzahl

C5 / C6

EU-Klassen der Matrice 5TD

15 km

zwischen zwei Docks bei Multi-Dock-Missionen

Drone Parts Center ist autorisierter DJI Enterprise Händler im Benelux, seit 2017 im Bereich professioneller Drohnen tätig. Wir begleiten Dock-Projekte von der Standortanalyse bis zur Schulung Ihrer Teams.

Angebot für das Paket DJI Dock 4 anfordern →

Inhalt des Pakets

1 Station DJI Dock 4
1 Drohne DJI Matrice 5TD, als Combo mit der DJI O4 Ground Station
Der Fallschirm DJI AP1, auf der Drohne vorinstalliert (europäische Version)

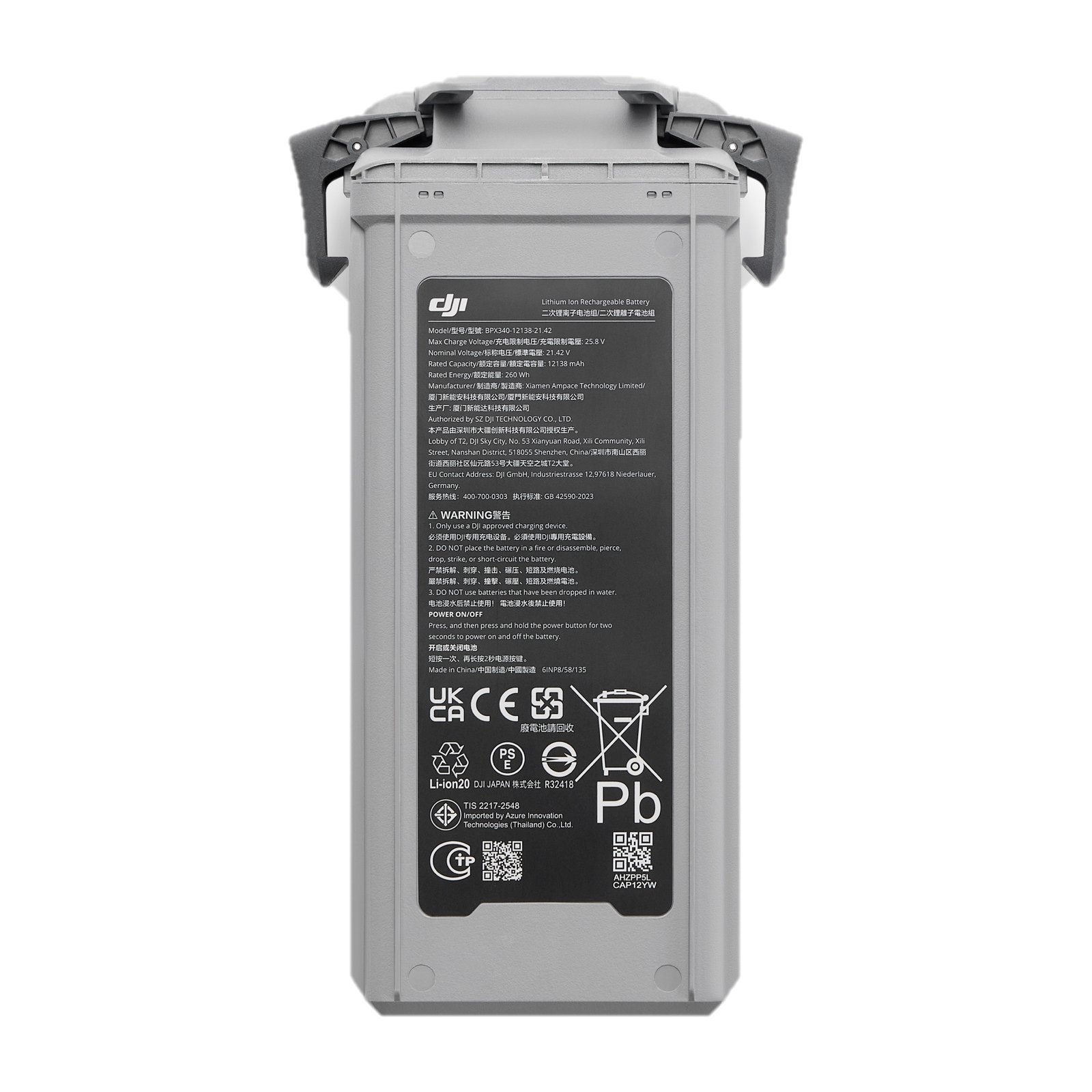

4 intelligente Flugakkus für die DJI Matrice 5TD (BPX340, 12 138 mAh)
Zur Drohne: je ein Propellerpaar für jede Drehrichtung, die vorinstallierte microSD-Karte und ein Werkzeugset; zur O4 Ground Station: USB-C-Kabel, zwei Ethernet-Steckverbinder, vier Spreizdübel, eine Installationskarte und ein Werkzeugset.

Nicht enthalten: Installation und Konfiguration des Systems, die Lizenz für DJI FlightHub 2, der Scheinwerfer DJI AL2D, der Lautsprecher DJI AS2D und der DJI Cellular Dongle 2. Wir erstellen Ihnen dafür ein Angebot, abgestimmt auf Ihr Projekt.

Warum vier Akkus

Das Wechselmodul des DJI Dock 4 hat vier Fächer und nimmt bis zu drei Akkus auf. DJI empfiehlt daher vier Akkus pro System, einen in der Drohne und drei im Dock, um alle Plätze zu belegen; für einen kontinuierlichen Betrieb im Wechsel sind mindestens drei erforderlich. Bei jeder Rückkehr ersetzt das Dock den Akku der Drohne durch einen geladenen Akku.

Was das System ermöglicht

Geplante oder aus der Ferne ausgelöste Missionen über DJI FlightHub 2, ohne Pilot vor Ort.
Multi-Dock-Missionen: Start an einem Dock und Landung an einem anderen, in weniger als 15 km Entfernung, mit RTK.
Gimbal mit sechs Elementen, darunter Infrarot-Wärmebildkamera und Laser-Entfernungsmesser.
Geo-Caging und Flugabbruchsystem (FTS), vorinstallierter Fallschirm DJI AP1.
Erkennung bemannter Luftfahrzeuge durch DJI AirSense (ADS-B, Umkreis von 10 km).
Anbindung des Systems an DJI FlightHub 2 über die DJI O4 Ground Station: Ethernet oder 4G mit dem DJI Cellular Dongle 2 an der Ground Station.
Akkuwechsel in unter 25 s, Akkus auf 95 % gehalten, um sofort wieder zu starten.
KI-Erkennung an Bord von 17 Zieltypen und Nachtsicht mit RYYB-Tele und Nahinfrarot-Laserilluminator.

System DJI Dock 4: wer mit wem kommuniziert

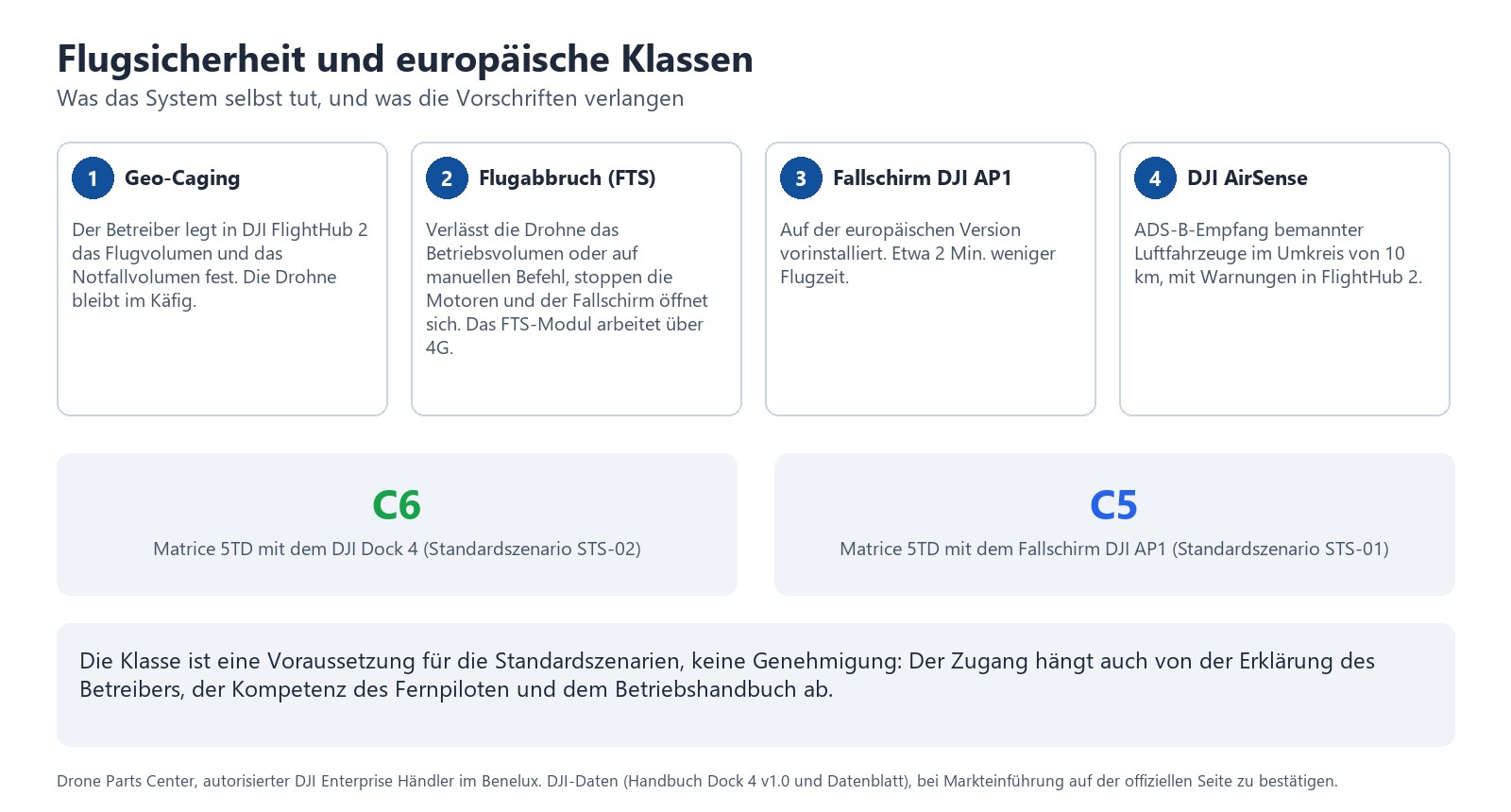

Europäische Klassen

Die DJI Matrice 5TD fällt in die Klasse C6, wenn sie mit dem DJI Dock 4 eingesetzt wird, und mit dem Fallschirm DJI AP1 in die Klasse C5. Die Klasse ist eine Voraussetzung für die Standardszenarien (C5 für STS-01, C6 für STS-02), für sich genommen aber keine Genehmigung: Der Zugang hängt zudem von der Erklärung des Betreibers, der Kompetenz des Fernpiloten und dem Betriebshandbuch ab.

Installation, Konfiguration und Schulung

DJI schreibt vor, dass das Dock 4 von einem autorisierten Dienstleister installiert wird. Unsere Techniker sind von DJI für Dock 2, Dock 3 und Dock Advanced zertifiziert. Wir übernehmen Standortanalyse, Installation, Konfiguration in DJI FlightHub 2 und die Schulung der Teams, in Nivelles oder an Ihrem Standort. Lizenzen: DJI FlightHub 2 Business oder DJI FlightHub 2 On-Premises; Schulung: Einführung in FlightHub 2.

Handhabung: 66 kg, zwei Personen zum Anheben des Docks; Stellfläche von 0,41 m².
Stromversorgung: 100 bis 240 V AC; eine Versorgung von mehr als 2 200 W vorsehen (maximale Leistungsaufnahme des Docks: 2 000 W). Die DJI Power 1000 mini wird nicht unterstützt.
Netzwerk: PoE-Verbindung unter 80 m zwischen dem Router des Standorts und der DJI O4 Ground Station, die auch das für das Dock 4 unverzichtbare RTK liefert.
Ein- und Ausflugroute: Bei der Inbetriebnahme fliegt die Drohne eine quadratische Route um das Dock und erfasst ihre Umgebung; diese Route führt danach jeden Start und jede Rückkehr.

Das gesamte Sortiment: Drone In the Box.

Kompatible AIRINS-Gassensoren

Das DJI Dock 4 und die DJI Matrice 5TD sind mit zwei AIRINS-Sensoren für die Gasdetektion bei automatisierten Missionen kompatibel: dem Sniffer4D Nano 2 Plus (Multigas oder Methan) und dem MetScan Nano 1D (Methan-Fernerkennung, TDLAS-Laser). Die Details finden Sie in unserer Kompatibilitätstabelle AIRINS und DJI.

Häufig gestellte Fragen

Was enthält das Paket DJI Dock 4 + Matrice 5TD?

Die Station DJI Dock 4, die Drohne DJI Matrice 5TD als Combo mit der DJI O4 Ground Station, den vorinstallierten Fallschirm DJI AP1 und vier intelligente Flugakkus.

Was kostet das Paket DJI Dock 4 + Matrice 5TD?

Die Hardware des Pakets wird auf Anfrage angeboten. Installation, Konfiguration und die Lizenz für DJI FlightHub 2 kommen hinzu, je nach Standort und Lizenztyp (Cloud oder auf Ihren eigenen Servern).

Ist die Installation im Paket enthalten?

Nein. Installation und Konfiguration, die zwingend einem von DJI autorisierten Dienstleister übertragen werden müssen, werden je nach Standort gesondert kalkuliert. Drone Parts Center übernimmt beides.

Warum enthält das Paket vier Akkus?

Das entspricht der Empfehlung von DJI: ein Akku in der Drohne und drei im Wechselmodul des Docks, um alle Plätze zu belegen. Drei Akkus sind das Minimum für einen kontinuierlichen Betrieb im Wechsel.

Ist die Lizenz für DJI FlightHub 2 enthalten?

Nein. Das System wird über DJI FlightHub 2 betrieben, als Business-Version in der Cloud oder als On-Premises-Version auf Ihren Servern; wir kalkulieren die für Ihr Projekt passende Variante.

Ermöglicht das Paket Flüge in einem Standardszenario?

Die Matrice 5TD fällt mit dem DJI Dock 4 in die Klasse C6 und mit dem Fallschirm DJI AP1 in die Klasse C5. Die Klasse ist eine Voraussetzung für die Standardszenarien; die Erklärung des Betreibers, die Kompetenz des Fernpiloten und das Betriebshandbuch bleiben erforderlich.

Was muss vor der Installation am Standort vorbereitet sein?

Eine Stromversorgung von mehr als 2 200 W, eine PoE-Verbindung unter 80 m zwischen dem Router des Standorts und der DJI O4 Ground Station sowie zwei Personen für die Handhabung des Docks (66 kg). 4G-Abdeckung ist für das Flugabbruchsystem erforderlich. Die Standortanalyse durch Drone Parts Center prüft diese Punkte vor der Bestellung.
