DJI O4 Ground Station

La DJI O4 Ground Station lève le principal frein des opérations de drones automatisées : la couverture du signal. Dans une mission pilotée depuis un DJI Dock et DJI FlightHub 2, ce n’est plus l’appareil qui limite le vol mais la portée et la stabilité de la liaison vidéo : obstacles, relief et distance créent des zones d’ombre qui interrompent le flux et réduisent le rayon d’action. Déployée en relais ou en passerelle cloud, l’O4 Ground Station étend cette couverture de façon spectaculaire : vos drones volent plus loin, dans plus d’endroits, avec une liaison fiable. Exemple concret : en environnement urbain dense, un dock seul atteignait 4,2 km ; avec une O4 Ground Station placée en hauteur, la portée a été étendue à plus de 11 km tout en conservant un signal plein.

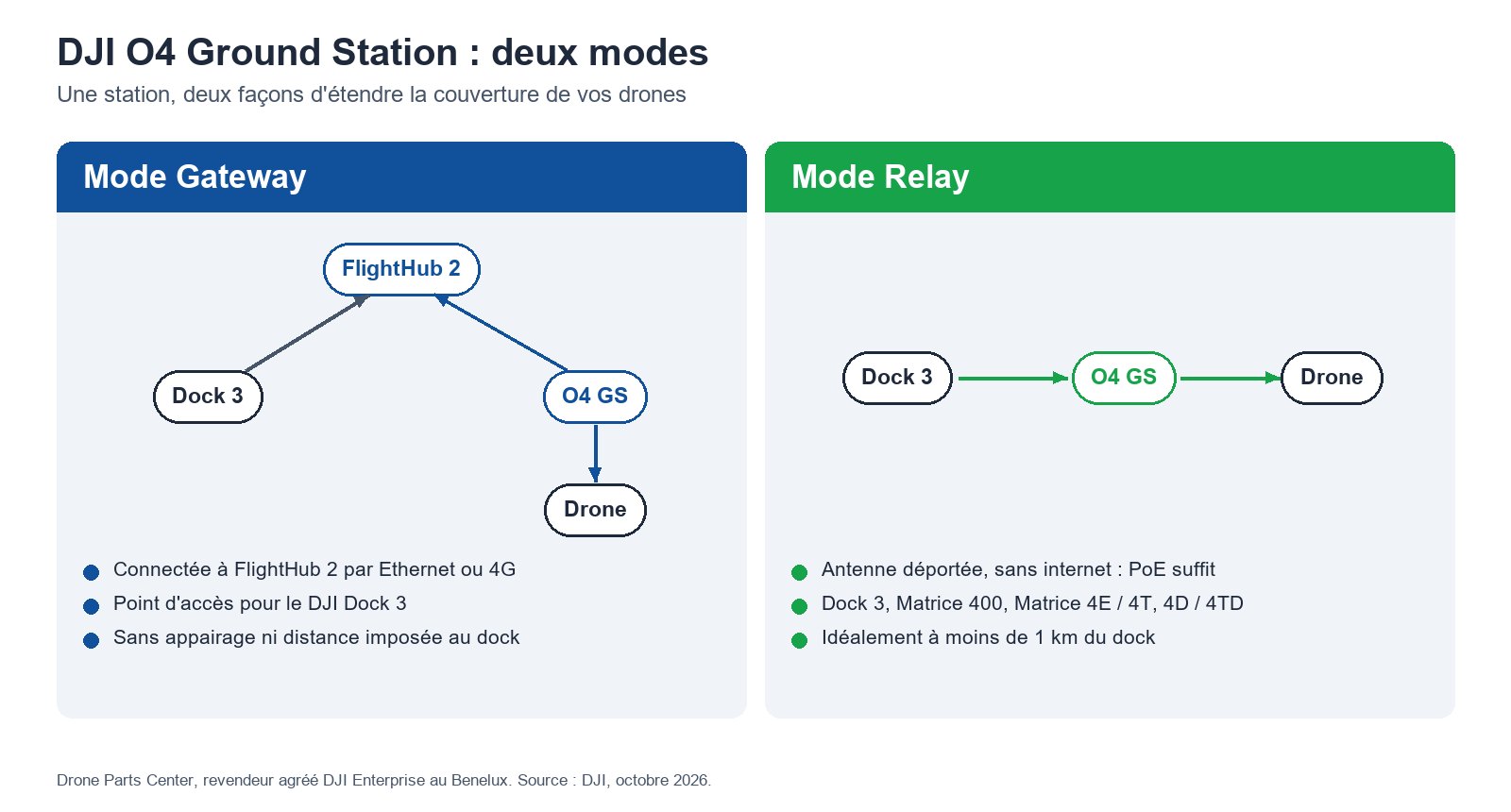

Mode Gateway : déployez vos stations là où vos drones volent

Jusqu’ici, chaque station relais était appairée à un seul dock et devait rester à moins d’1 km en vue directe. Le nouveau mode Gateway supprime cette contrainte : la station se connecte directement au cloud FlightHub 2 (Ethernet/PoE, ou 4G via le DJI Cellular Dongle 2), sans aucun appairage à un dock.

• Aucune contrainte de distance ni de ligne de vue avec le dock : positionnez la station là où la couverture est utile, pas là où se trouve le dock.
• Sélection à la volée : avant chaque mission, choisissez la station la plus proche de la zone de vol. Combinez plusieurs docks et plusieurs stations pour une couverture maillée sans angle mort.
• Bande passante dédiée et stable pour le drone, meilleure couverture en altitude ciblée sur votre zone d’opération, sans déploiement 4G privé.

Mode Relay : étendez la portée du dock, même sans réseau

En mode Relay, la station agit comme une antenne déportée du dock. Installée en hauteur (pylône, toit, crête) à environ 1 km, elle décuple la zone de transmission du dock, particulièrement efficace près des structures qui bloquent le signal. Avantage clé : aucune connexion Internet n’est nécessaire, une simple alimentation PoE suffit. C’est la solution idéale pour les sites isolés à faible couverture réseau, en pleine compatibilité avec les flux de travail de la D-RTK 3.

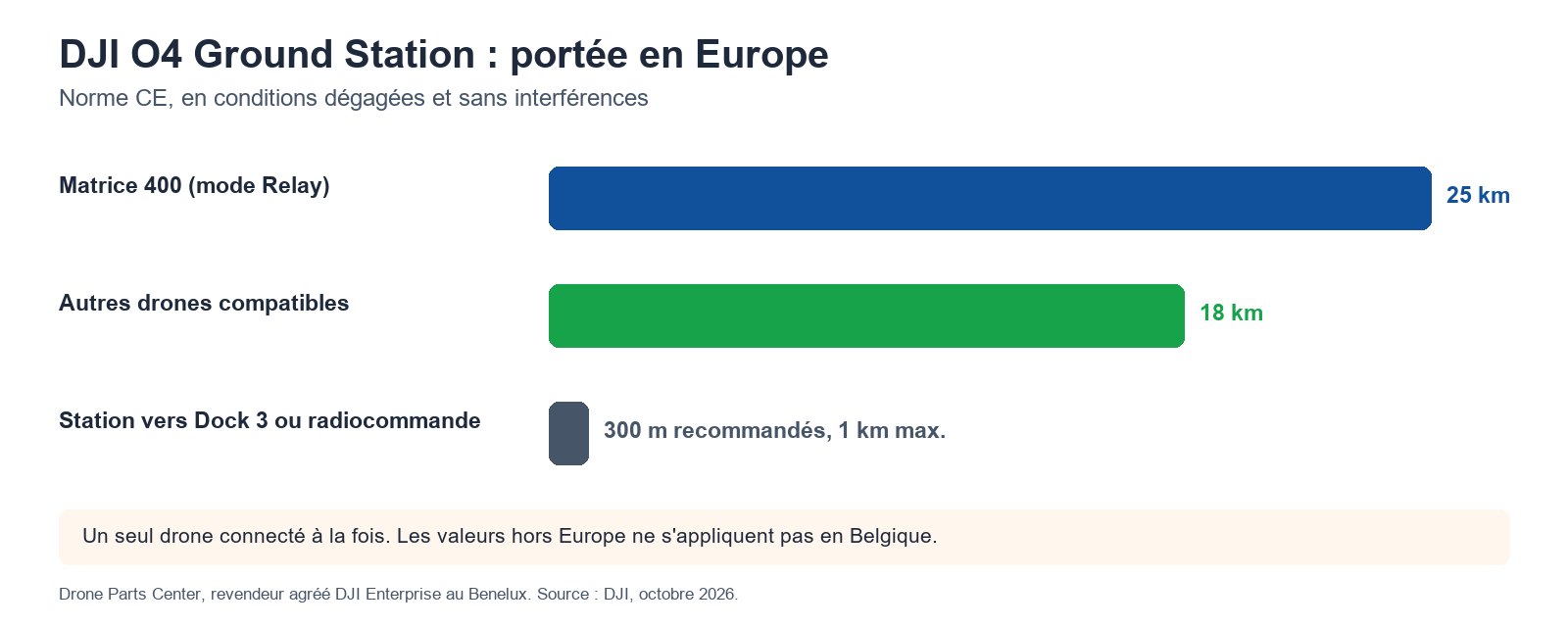

Jusqu’à 25 km de portée en CE : moins d’angles morts, des sites entiers couverts

L’unité RF haute performance offre une pénétration et une portée du signal nettement supérieures à la D-RTK 3 (gain de réception d’environ +3 dB en moyenne et jusqu’à +6 dB en crête à 5,8 GHz). Le réseau de 12 antennes à polarisation horizontale et verticale assure une couverture omnidirectionnelle à fort gain : la liaison reste stable quelle que soit l’orientation du drone. La sélection multibande automatique (sub2G / 2,4 / 5,2 / 5,8 GHz) pousse la portée maximale à 25 km en CE (jusqu’à 40 km sous normes FCC/IC) avec un appareil sub2G compatible comme le Matrice 400, tandis que le GNSS 5 systèmes / 19 fréquences garantit un positionnement centimétrique. Pour vous : couvrez des sites étendus ou linéaires (réservoirs, pipelines, frontières, grands campus) avec moins de stations, et gardez la liaison là où elle décrochait auparavant.

Signal Map : déployez au bon endroit, sur la base de données réelles

FlightHub 2 construit une carte de couverture en hexagones (force du signal en dégradé de couleurs) à partir des données de vos vols réels, actualisée après chaque mission. En cockpit virtuel, le pilote est averti pour éviter les zones de signal faible. Concrètement : vous placez vos stations là où elles servent vraiment, vous réduisez les vols avortés et vous sécurisez vos trajectoires, le tout sur des mesures et non à l’estime.

Sécurité de l’espace aérien : récepteur RID & ADS-B

Via l’ESDK 2.0, l’O4 Ground Station peut intégrer un récepteur RID & ADS-B qui détecte en temps réel les drones et aéronefs habités à proximité, avec alertes et rayon de détection configurables. Un atout majeur pour la conscience de la situation et la sécurité des vols hors vue (BVLOS), en particulier sur les missions de sécurité et de surveillance d’infrastructures.

Caméras tierces : drones et caméras fixes dans une seule plateforme

Raccordez vos caméras IP compatibles ONVIF à FlightHub 2 via la station : visualisation en direct, contrôle PTZ, zoom, détection de mouvement et alertes. Vous unifiez votre vidéosurveillance fixe et vos drones dans une même interface opérationnelle et valorisez l’infrastructure caméra déjà en place, pour une vue d’ensemble complète du terrain.

Mode livraison M400 : ouvrez la logistique par drone

L’O4 Ground Station prend en charge le mode livraison du Matrice 400 : missions de transport de charges, itinéraires multi-points et répartition à distance via FlightHub 2. De quoi adresser des cas d’usage à forte valeur (transport médical et d’échantillons, livraison de documents ou de colis, sites difficiles d’accès) plus vite et à moindre coût que le transport terrestre.

Fiable par tous les temps, en fonctionnement continu et hors réseau

• IP67 et IK07 : étanchéité et résistance aux chocs pour une installation permanente en extérieur.
• -40 °C à 55 °C et jusqu’à 6 000 m d’altitude (le -40 °C requiert une alimentation PoE chauffante haute puissance).
• Auto-rétablissement : redémarrage et récupération automatiques après une anomalie ou une coupure d’alimentation, pour moins d’interventions sur site.
• Mode basse consommation (veille à 7 W) et compatibilité solaire : des déploiements autonomes et de longue durée, là où il n’y a ni réseau ni prise.

Exemple de déploiement : couverture totale d’un réservoir

Dans un cas documenté par DJI, 1 dock + 3 O4 Ground Stations suffisent à couvrir un réservoir d’environ 250 km² et 58 km de berges, jusque-là truffé de zones d’ombre. Résultat : une ronde d’inspection complète en 20 minutes (contre une surveillance manuelle incapable de tout couvrir en une journée), une efficacité d’inspection améliorée de plus de 80 % et un coût de main-d’œuvre réduit de 70 %.

O4 Ground Station ou D-RTK 3 ?

Comparée à la D-RTK 3 Multifunctional Station, l’O4 Ground Station offre une portée et une pénétration du signal supérieures, passe de 4 à 12 antennes et ajoute la bande sub2G, le mode Gateway, la prise en charge des caméras tierces, le RID & ADS-B et le mode basse consommation. C’est une mise à niveau directe pour qui veut plus de couverture, plus de flexibilité et plus de fonctions.

Contenu du coffret

• 1× DJI O4 Ground Station
• 1× Câble USB-C vers USB-C
• 2× Connecteurs Ethernet
• 4× Boulons d’expansion (chevilles)
• 1× Gabarit de perçage (carte d’installation)
• 1× Kit de vis et outils

Spécifications techniques

• GNSS : 5 constellations, 19 fréquences (positionnement centimétrique)
• Bandes : sub2G / 2,4 / 5,2 / 5,8 GHz ; portée maximale 25 km en CE, 40 km en FCC/IC (appareil sub2G compatible)
• Antennes : 12 (polarisation H+V)
• Protection : IP67 / IK07
• Température de fonctionnement : -40 °C à 55 °C ; altitude max. 6 000 m
• Dimensions : 170 × 170 × 352 mm ; poids : 2,68 kg
• Alimentation : PoE (port WAN) ; veille : 7 W
• Connectivité 4G : via DJI Cellular Dongle 2 (vendu séparément)
• Modes : Gateway et Relay
• Compatible DJI Dock 1/2/3, FlightHub 2, Matrice 400

La DJI O4 Ground Station est éligible au programme DJI Care Enterprise Plus (couverture disponible dans l’UE). Drone Parts Center vous accompagne pour dimensionner et intégrer l’O4 Ground Station à votre flotte DJI Enterprise : contactez notre équipe pour une étude de couverture adaptée à vos sites.
