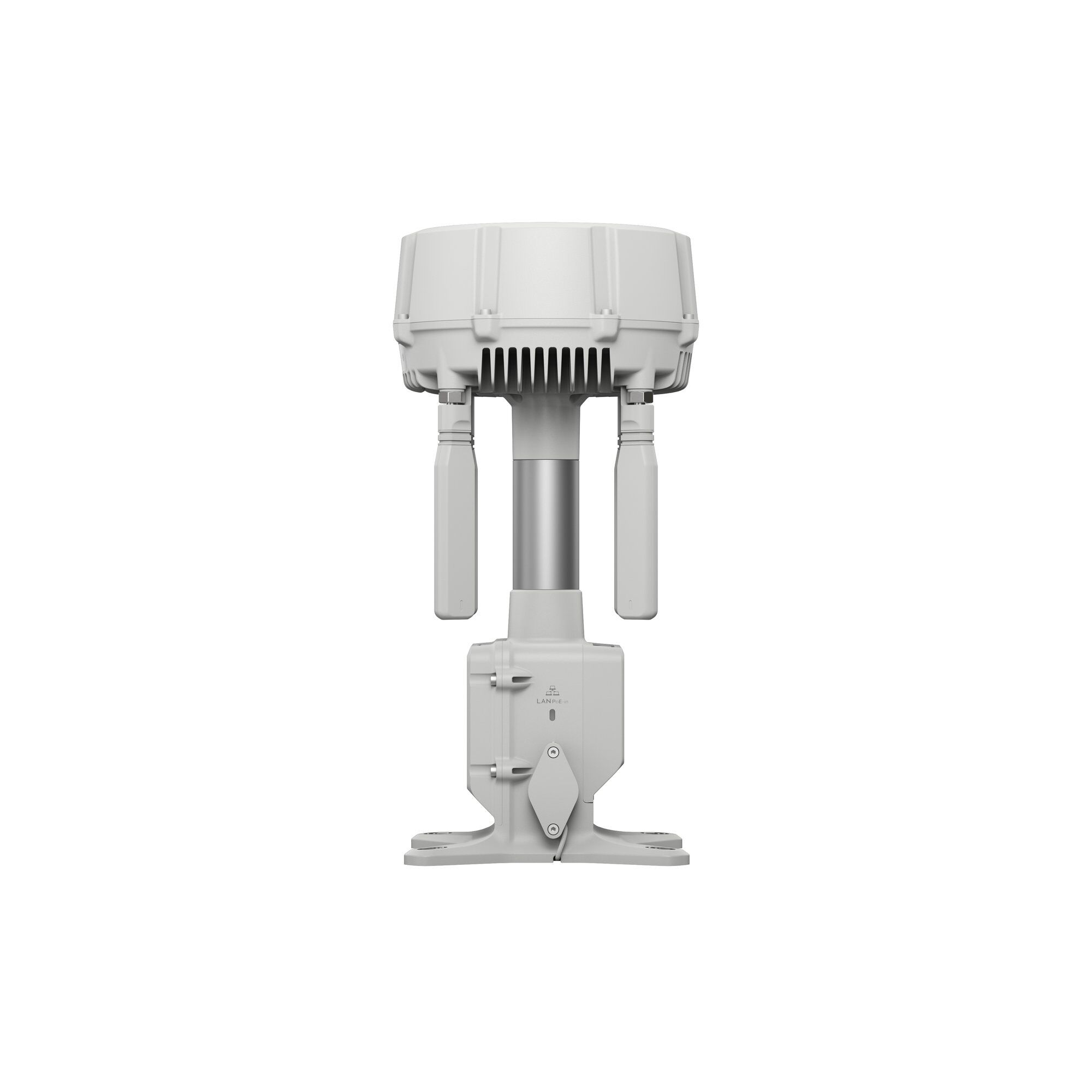

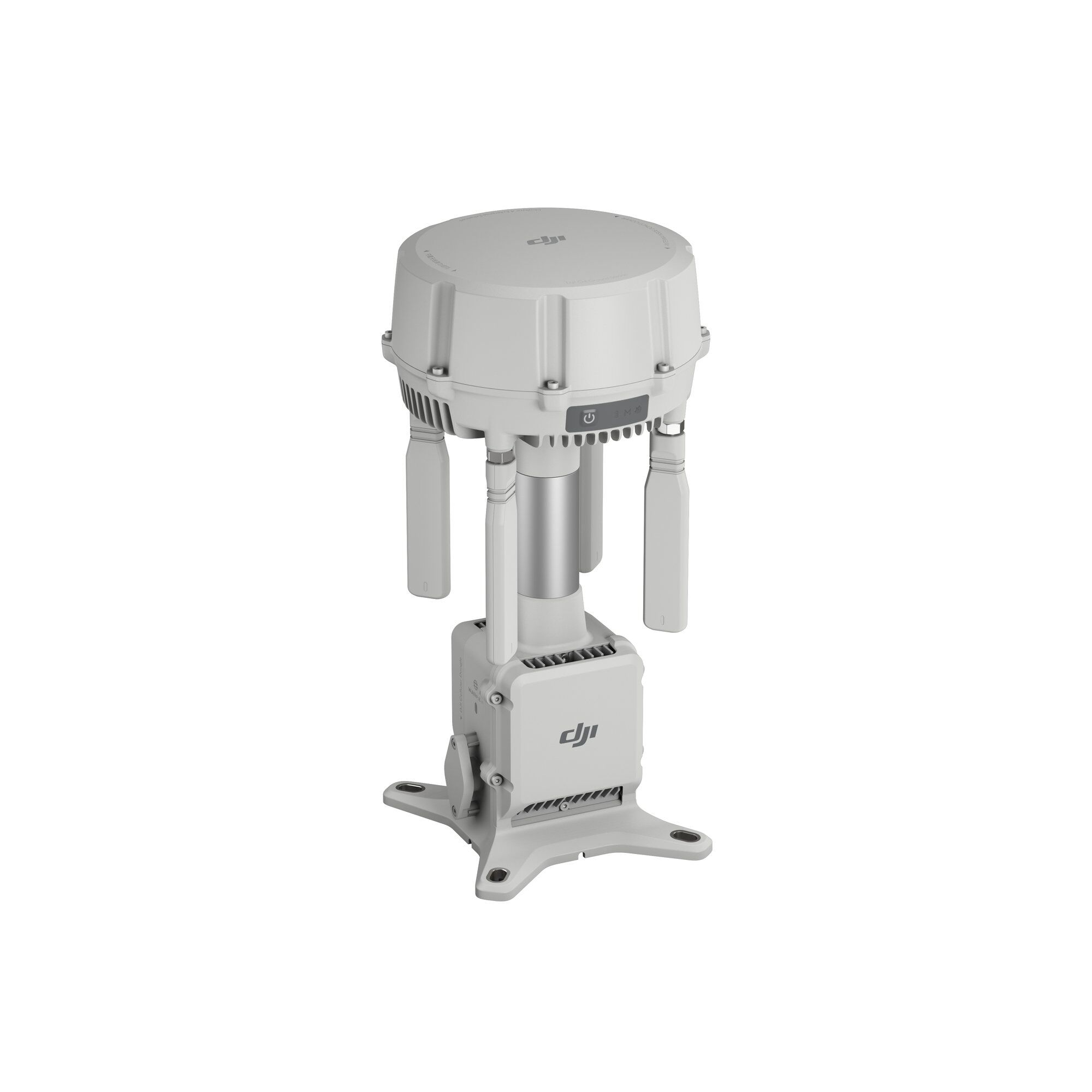

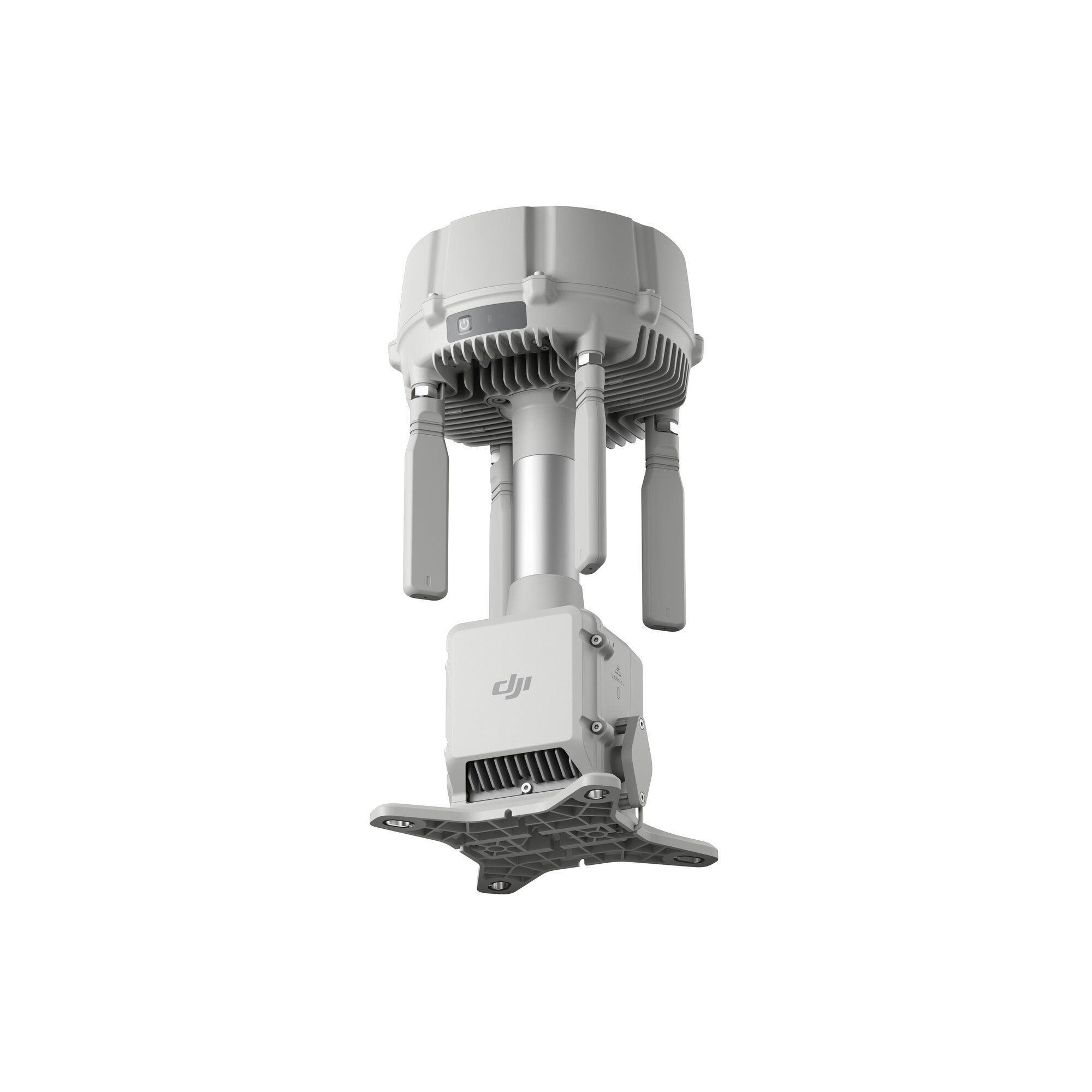

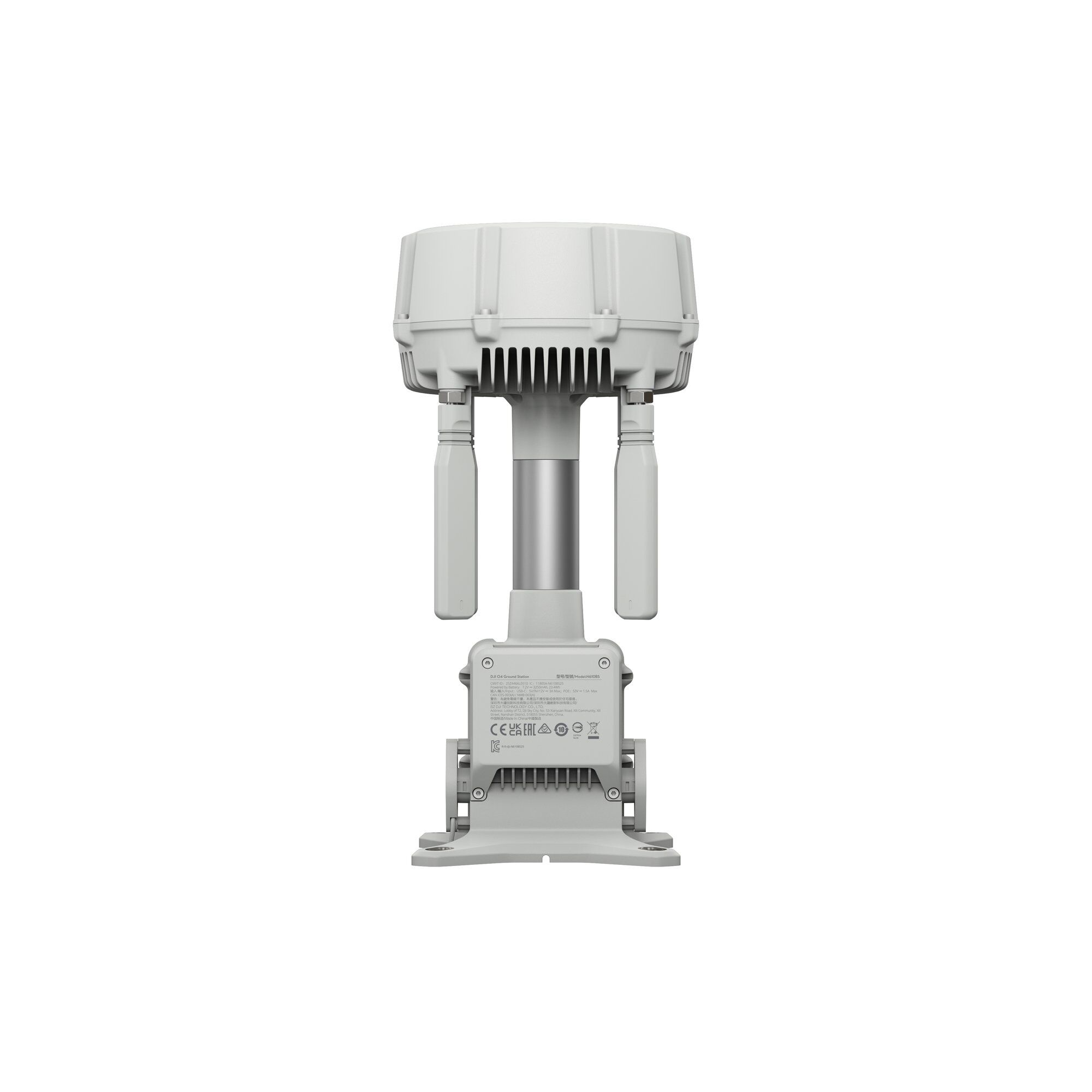

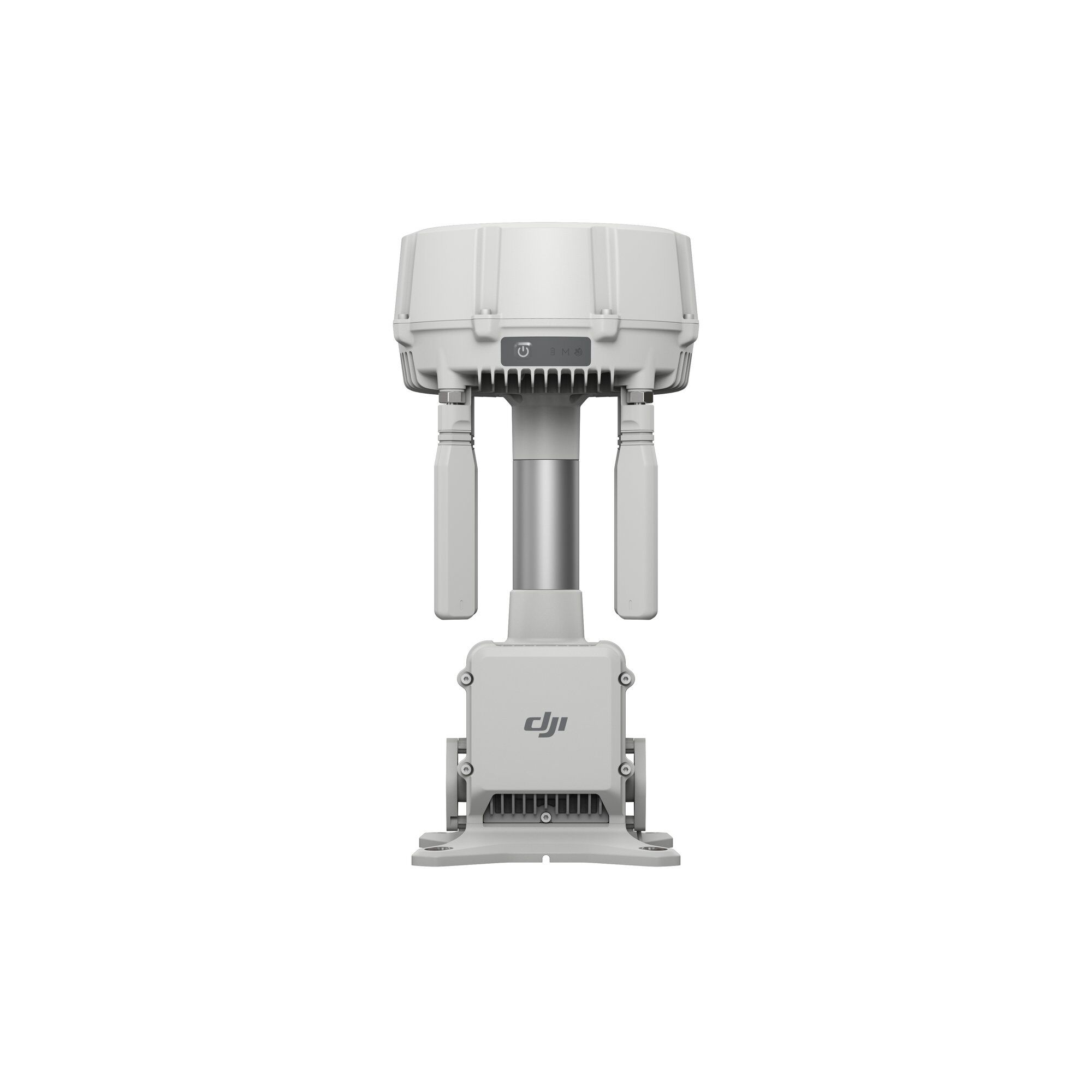

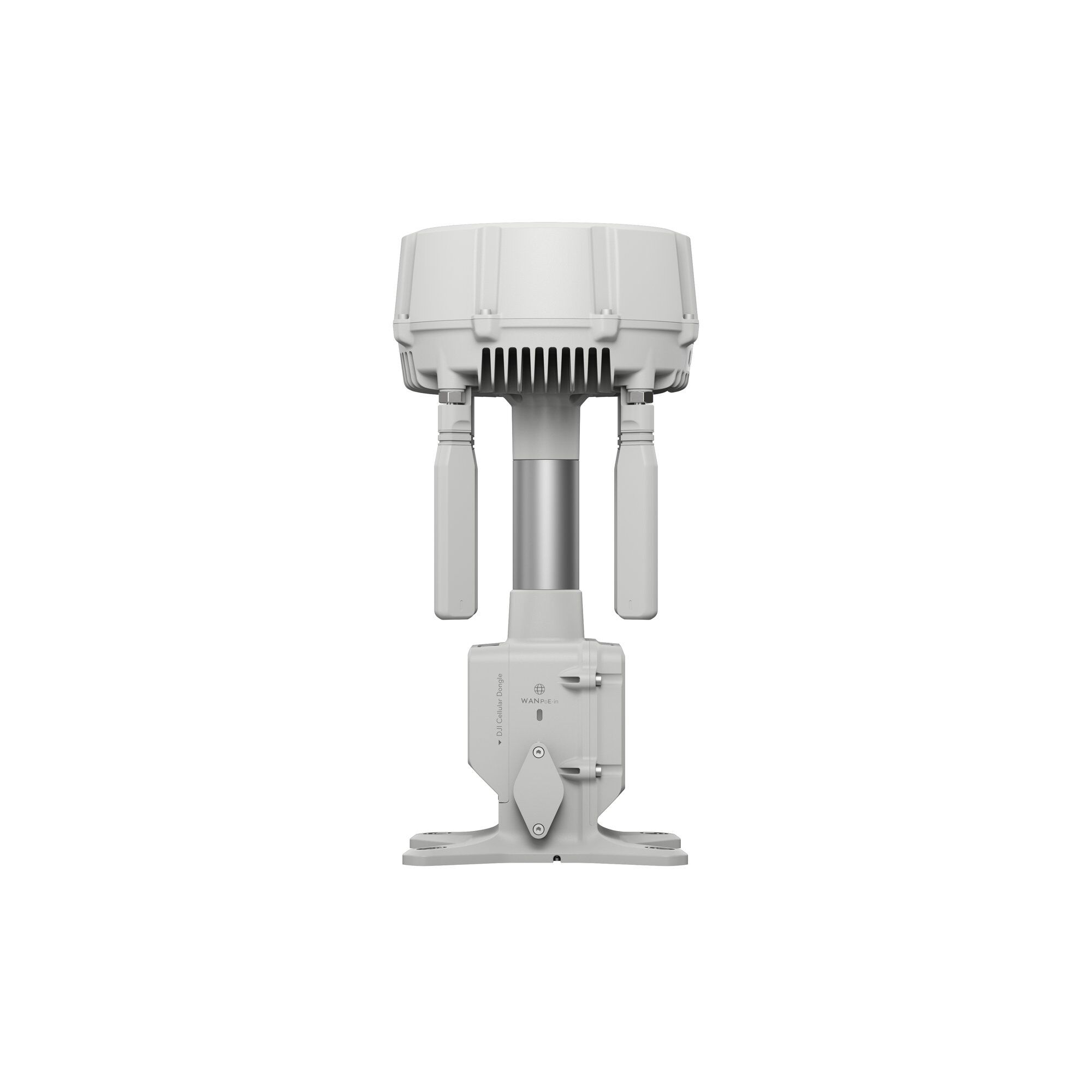

DJI O4 Ground Station

Die DJI O4 Ground Station beseitigt das größte Hindernis automatisierter Drohneneinsätze: die Signalabdeckung. Bei einer Mission, die über ein DJI Dock 3 und DJI FlightHub 2 gesteuert wird, begrenzt nicht mehr das Fluggerät den Flug, sondern die Reichweite und Stabilität der Videoverbindung. Hindernisse, Gelände und Entfernung erzeugen Funklöcher, die den Videostream unterbrechen und den Einsatzradius verringern. Als Relais oder als Cloud-Gateway eingesetzt, erweitert die O4 Ground Station diese Abdeckung: Ihre Drohnen fliegen weiter, an mehr Orten und mit einer zuverlässigen Verbindung. Ein von DJI dokumentiertes Beispiel: In dichter städtischer Umgebung erreichte ein Dock allein 4,2 km; mit einer erhöht montierten O4 Ground Station wurde die Reichweite auf mehr als 11 km erweitert, bei vollem Signal.

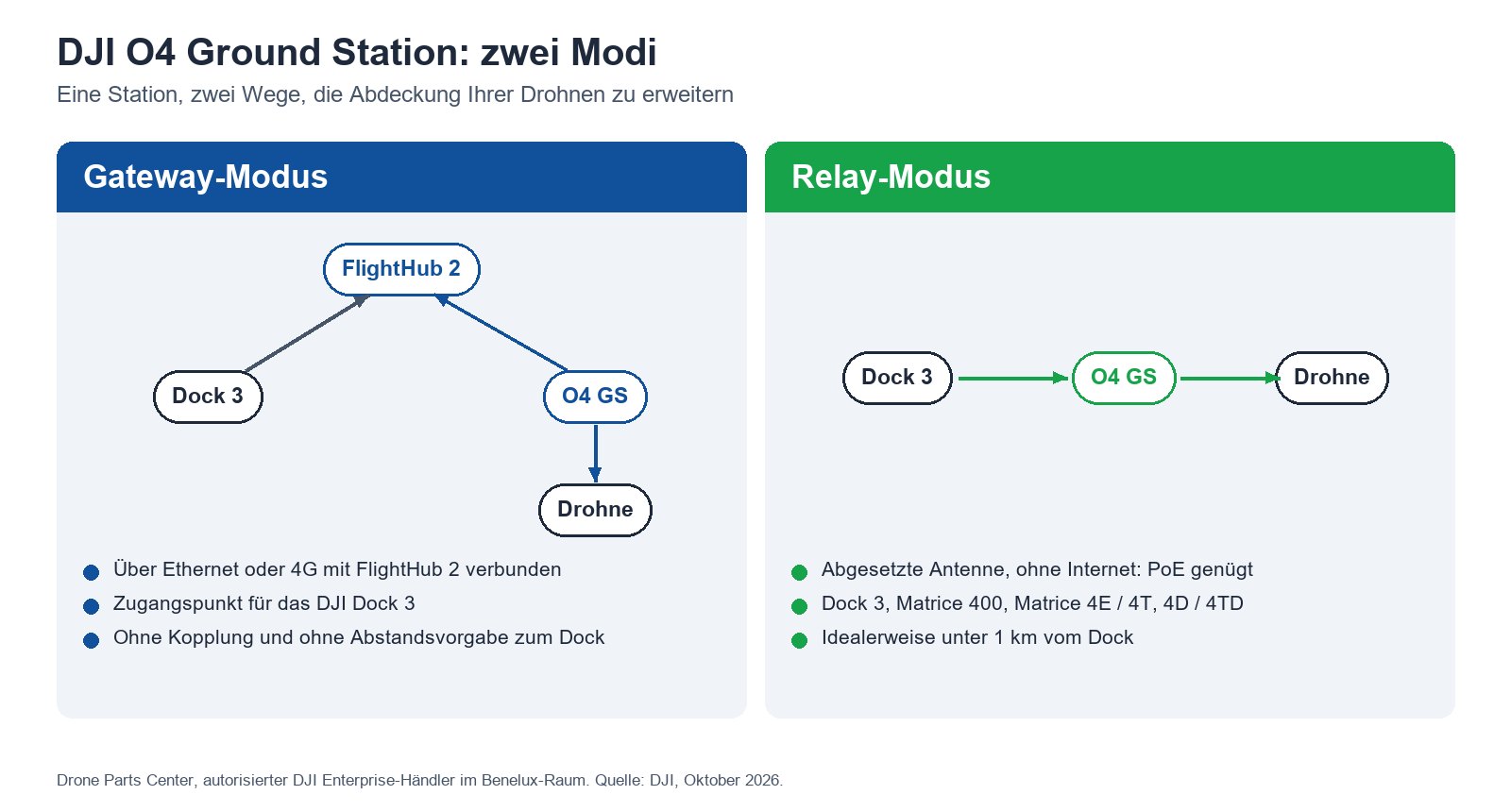

Gateway Mode: Stationen dort einsetzen, wo Ihre Drohnen fliegen

Bisher war jede Relaisstation mit einem einzigen Dock gekoppelt und musste in dessen Nähe bleiben. Der Gateway Mode hebt diese Einschränkung auf: Die Station verbindet sich direkt mit der FlightHub 2-Cloud (Ethernet oder 4G über den DJI Cellular Dongle 2), ohne Kopplung mit einem Dock.

• Keine Einschränkung bei Entfernung oder Sichtverbindung zum Dock: Positionieren Sie die Station dort, wo Abdeckung gebraucht wird, nicht dort, wo das Dock steht.
• Auswahl vor jedem Einsatz: Wählen Sie vor jeder Mission die Station, die dem Fluggebiet am nächsten liegt. Kombinieren Sie mehrere Docks und mehrere Stationen für eine vermaschte Abdeckung.
• Eigene, stabile Bandbreite für die Drohne, ohne Aufbau eines privaten 4G-Netzes.

Relay Mode: Reichweite des Docks erweitern, auch ohne Netz

Im Relay Mode arbeitet die Station als abgesetzte Antenne. Erhöht montiert (Mast, Dach, Bergkamm), idealerweise weniger als 1 km vom Dock entfernt, erweitert sie den Übertragungsbereich, insbesondere in der Nähe von Bauwerken, die das Signal blockieren. Eine Internetverbindung ist nicht erforderlich: Eine PoE-Stromversorgung genügt. Das ist die Lösung für abgelegene Standorte mit schwacher Netzabdeckung. Der Relay Mode funktioniert mit dem DJI Dock 3, der Matrice 400, der Matrice 4E, der Matrice 4T und der Matrice 4D / 4TD mit der DJI RC Plus 2 Enterprise.

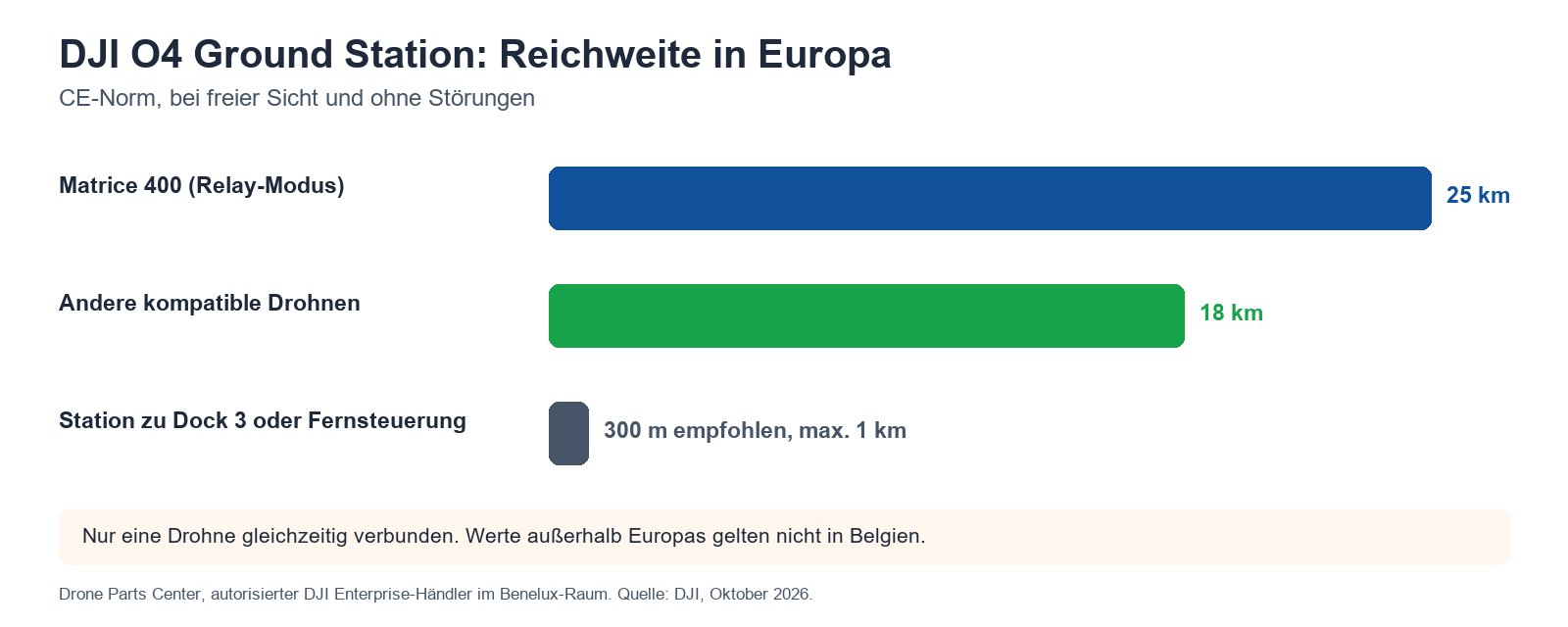

Bis zu 25 km Reichweite in Europa: weniger tote Winkel

Die HF-Einheit bietet eine bessere Signaldurchdringung und eine größere Reichweite als die D-RTK 3 (Empfangsgewinn laut DJI im Mittel etwa +3 dB und bis zu +6 dB in der Spitze bei 5,8 GHz). Ihre 12 Antennen, 4 externe OcuSync 4 Pro-Richtantennen und 8 interne, sorgen unabhängig von der Ausrichtung der Drohne für eine Abdeckung mit hohem Gewinn. Nach CE-Norm erreicht die Reichweite 25 km mit der Matrice 400 (sub2G-Band, Relay Mode) und 18 km mit den anderen kompatiblen Drohnen; zwischen Station und Fernsteuerung oder Dock 3 empfiehlt DJI 300 m (höchstens 1 km). Das Multikonstellations-GNSS (GPS, BeiDou, Galileo, GLONASS, QZSS) liefert der Drohne in beiden Modi eine zentimetergenaue RTK-Positionierung. Ihr Vorteil: Ausgedehnte oder lineare Standorte (Stauseen, Pipelines, große Betriebsgelände) mit weniger Stationen abdecken.

Signal Map: am richtigen Ort installieren, auf Basis realer Daten

FlightHub 2 erstellt aus den Daten Ihrer tatsächlichen Flüge eine Abdeckungskarte in Sechsecken (Signalstärke als Farbverlauf), die nach jeder Mission aktualisiert wird. Im virtuellen Cockpit wird der Pilot gewarnt, damit er Bereiche mit schwachem Signal meiden kann. Sie platzieren Ihre Stationen dort, wo sie wirklich gebraucht werden, auf Grundlage von Messungen statt nach Schätzung.

Sicherheit im Luftraum: Remote ID- und ADS-B-Empfänger

Über das ESDK 2.0 kann die O4 Ground Station einen Remote ID- und ADS-B-Empfänger aufnehmen, der Drohnen und bemannte Luftfahrzeuge in der Nähe in Echtzeit erkennt, mit konfigurierbaren Warnungen und Erfassungsradius. Ein Plus für das Lagebewusstsein bei Flügen außerhalb der Sichtweite (BVLOS) und bei der Überwachung von Infrastruktur.

Kameras von Drittanbietern: Drohnen und feste Kameras auf einer Plattform

Im Gateway Mode binden Sie über die Station bis zu 4 Streams von ONVIF- oder GB/T 28181-kompatiblen IP-Kameras (H.264) in FlightHub 2 ein: Live-Ansicht, PTZ-Steuerung und Warnungen. So führen Sie Ihre feste Videoüberwachung und Ihre Drohnen in einer gemeinsamen Einsatzoberfläche zusammen.

Liefermodus der Matrice 400: Logistik per Drohne

Laut DJI unterstützt die O4 Ground Station den Liefermodus der Matrice 400: Lastentransportmissionen, Routen mit mehreren Wegpunkten und Disposition aus der Ferne über FlightHub 2, für Medizin- und Probentransporte, die Zustellung von Dokumenten oder schwer zugängliche Standorte.

Zuverlässig bei jedem Wetter, im Dauerbetrieb und netzunabhängig

• IP67 und IK07: wasserdicht und stoßfest für die dauerhafte Installation im Freien, mit integriertem Überspannungsschutz.
• -40 bis 55 °C (-40 °C erfordert eine PoE-Versorgung nach IEEE 802.3bt Type 4 und eine windstille Umgebung) und bis zu 6.000 m Höhe.
• Integrierter Notstromakku: etwa 45 Minuten im Gateway Mode und 30 Minuten im Relay Mode bei Stromausfall, danach automatischer Neustart.
• Low-power mode (7 W) für autonome Langzeiteinsätze.
• Lüfterlose Bauweise ohne bewegliche Teile.

Einsatzbeispiel: vollständige Abdeckung eines Stausees

In einem von DJI dokumentierten Fall genügen 1 Dock und 3 O4 Ground Stations, um einen Stausee von etwa 250 km² mit 58 km Uferlinie abzudecken, der zuvor voller Funklöcher war. Von DJI angegebenes Ergebnis: ein vollständiger Inspektionsrundgang in 20 Minuten, eine um mehr als 80 % gesteigerte Inspektionseffizienz und um 70 % gesenkte Personalkosten.

O4 Ground Station oder D-RTK 3?

Im Vergleich zur D-RTK 3 Multifunctional Station bietet die O4 Ground Station eine größere Reichweite und Signaldurchdringung, steigert die Antennenzahl von 4 auf 12 und ergänzt das sub2G-Band, den Gateway Mode, Kameras von Drittanbietern, Remote ID- und ADS-B-Empfänger sowie den Low-power mode. Sie ersetzt die D-RTK 3 jedoch nicht als Basisstation oder im mobilen Modus (Base und Rover), und beide lassen sich nicht gemeinsam als Relais am selben Dock 3 nutzen.

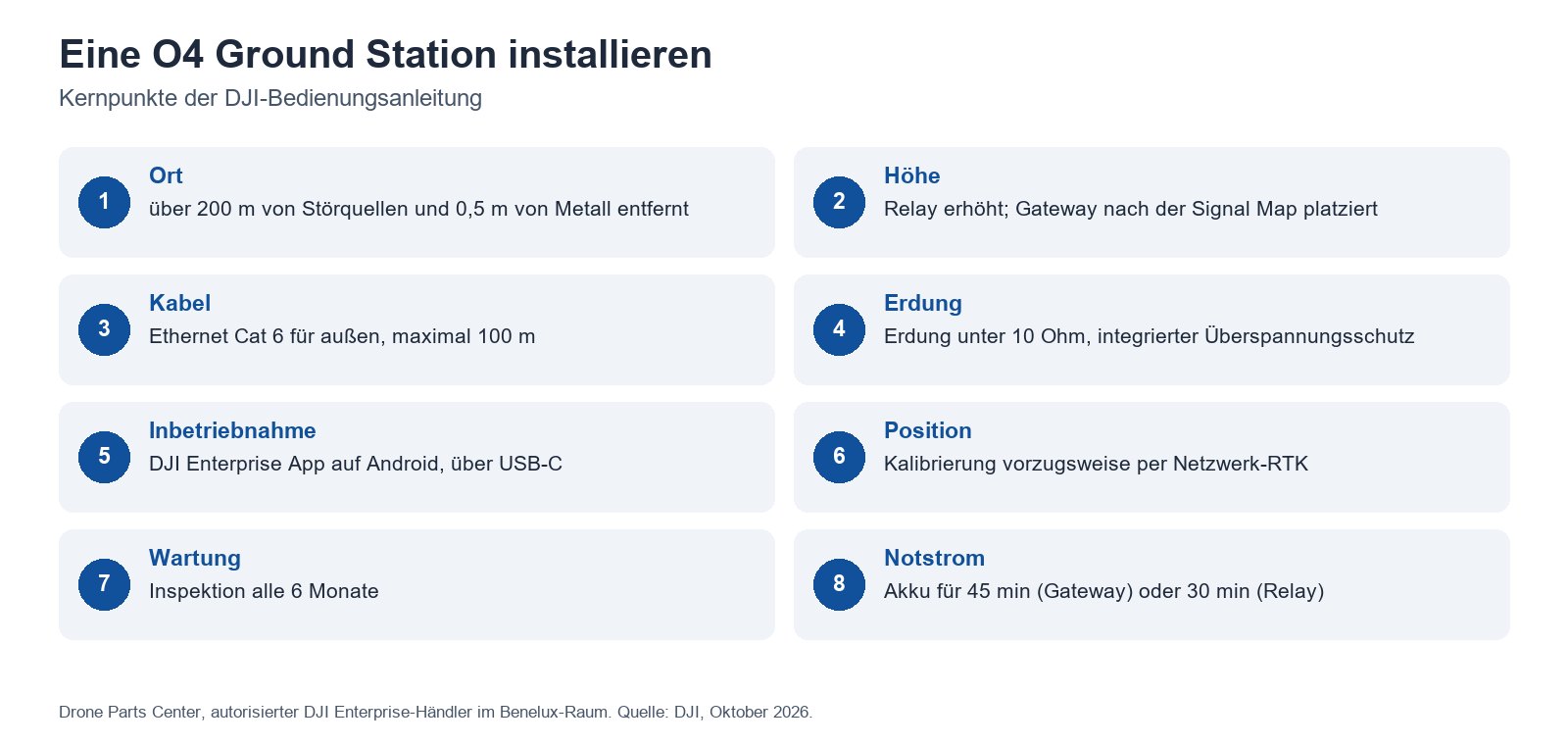

Installation und Inbetriebnahme

1. Aktivieren Sie die Station mit der DJI Enterprise App auf einem Android-Smartphone über USB-C. Die erste Ladung des Akkus erfolgt über USB-C PD oder PoE.
2. Wählen Sie den Standort: mehr als 200 m von elektromagnetischen Störquellen und mehr als 0,5 m von jeder Metallstruktur entfernt, mit einem Kabel von höchstens 100 m. Im Gateway Mode platzieren Sie die Station anhand der Signal Map am Rand der Dock-Abdeckung; im Relay Mode erhöht, idealerweise weniger als 1 km vom Dock entfernt.
3. Befestigen Sie die Station an der Wand oder an einem Mast und schließen Sie ein Cat 6-Ethernetkabel für den Außenbereich sowie eine Erdung von weniger als 10 Ohm an.
4. Kalibrieren Sie die Position der Station, vorzugsweise per network RTK, und aktualisieren Sie anschließend die Firmware über FlightHub 2 oder DJI Assistant 2.
5. Prüfen Sie die Installation alle 6 Monate: Hindernisse, Befestigungen, Kabel.

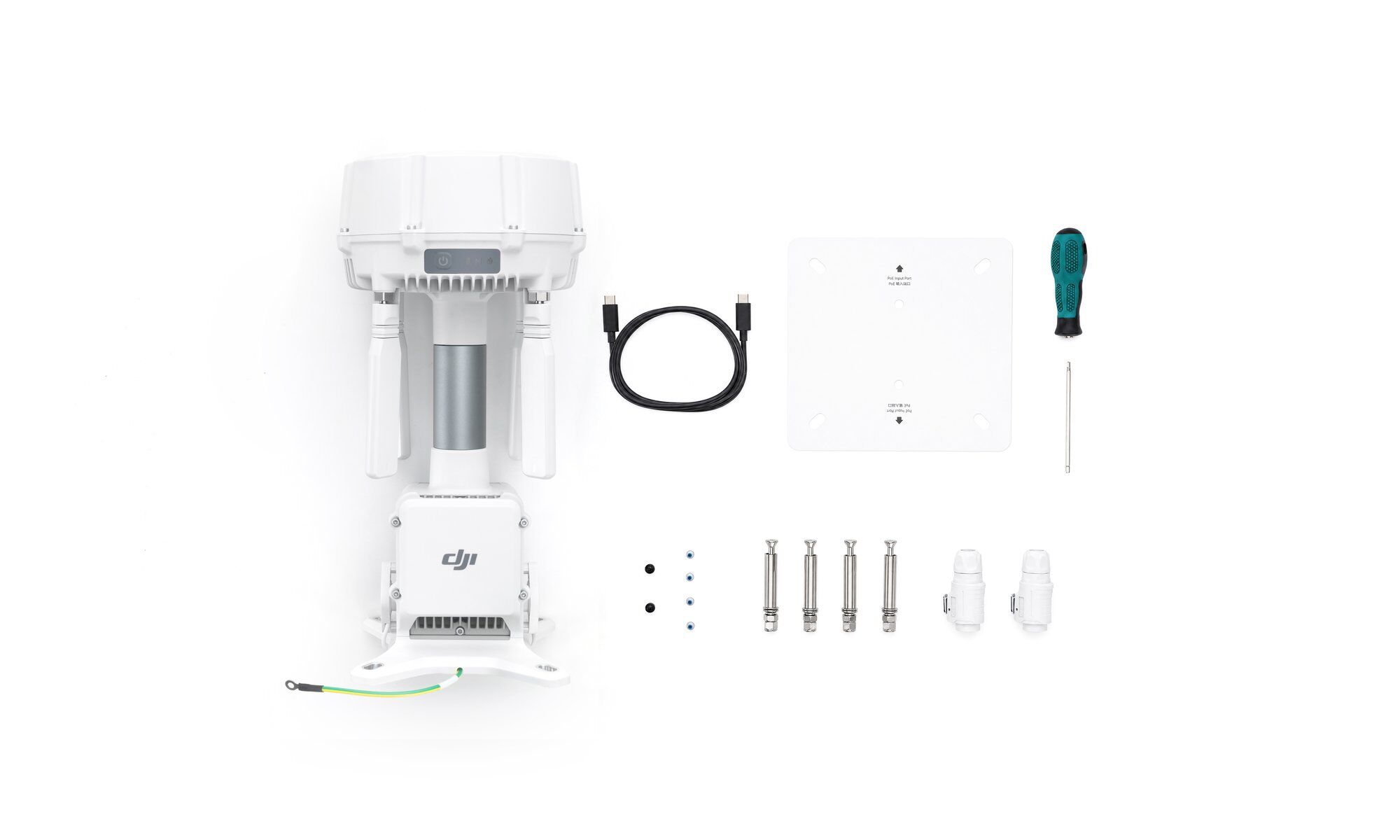

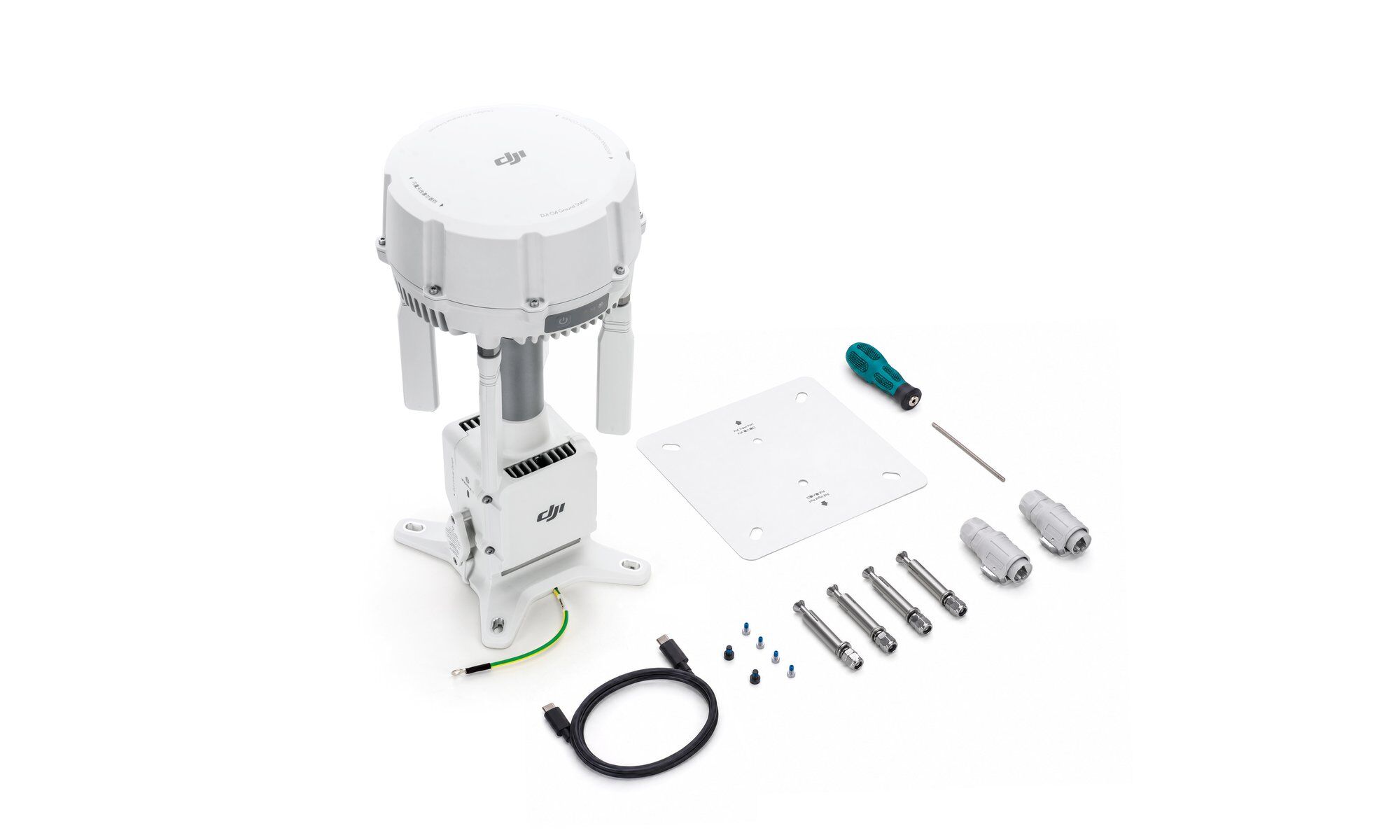

Lieferumfang

• 1 x DJI O4 Ground Station
• 1 x USB-C-auf-USB-C-Kabel
• 2 x Ethernet-Stecker
• 4 x Spreizdübel
• 1 x Bohrschablone (Installationskarte)
• 1 x Schrauben- und Werkzeugset

Technische Daten

Die DJI O4 Ground Station ist für das Programm DJI Care Enterprise Plus berechtigt (Abdeckung in der EU verfügbar). Drone Parts Center, autorisierter DJI Enterprise-Händler, unterstützt Sie bei der Dimensionierung und Integration der Station in Ihre Flotte: Fordern Sie eine Abdeckungsstudie an, abgestimmt auf Ihre Standorte.
