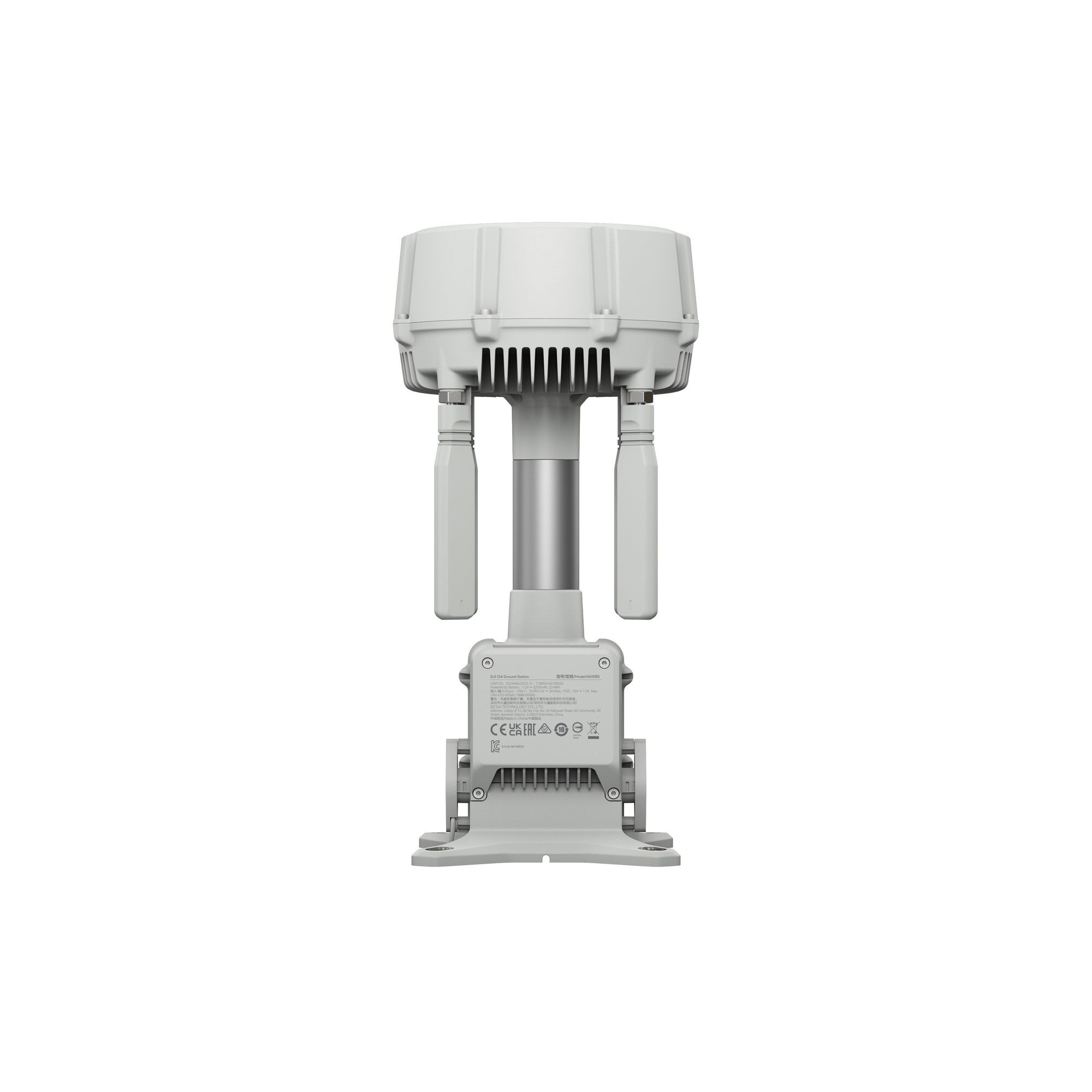

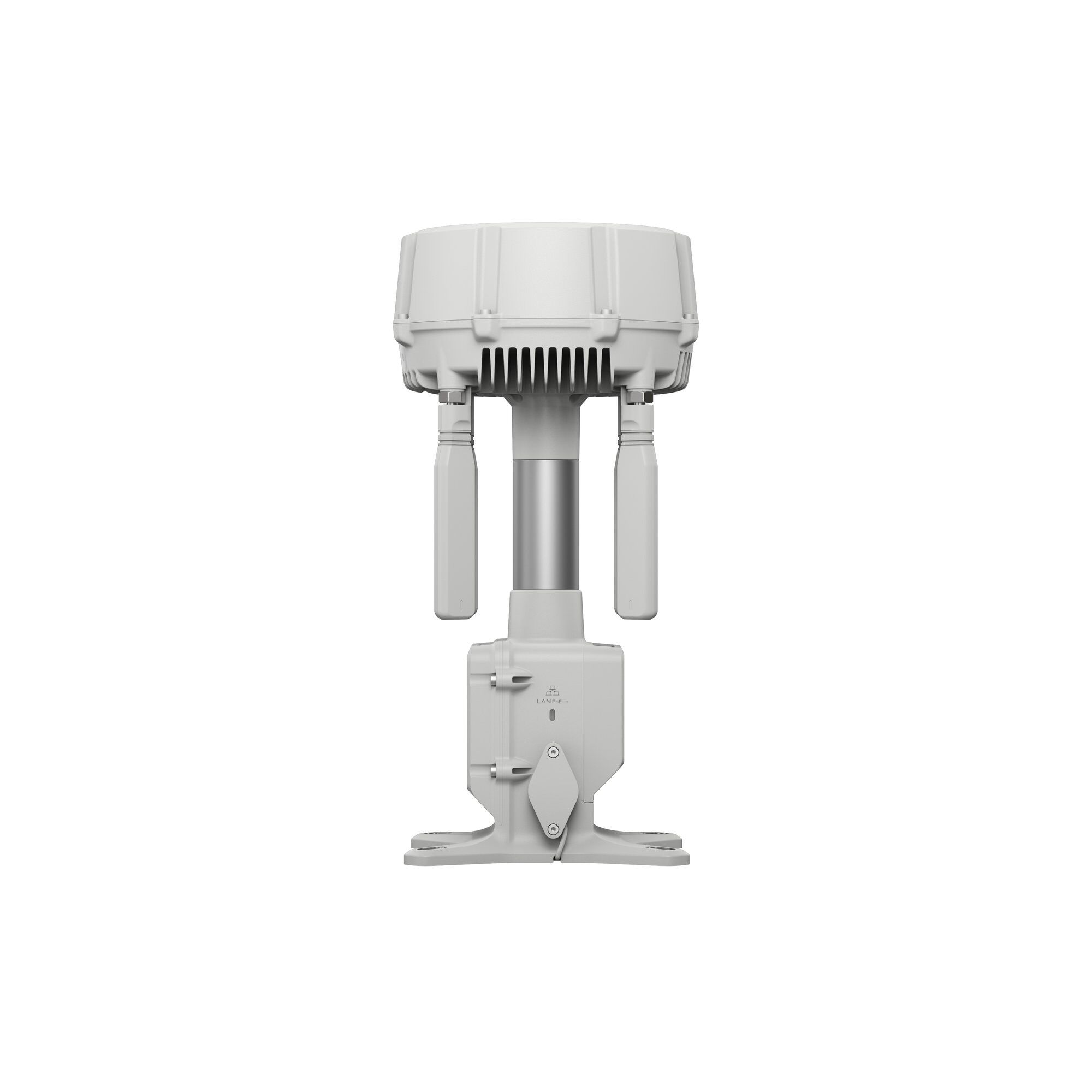

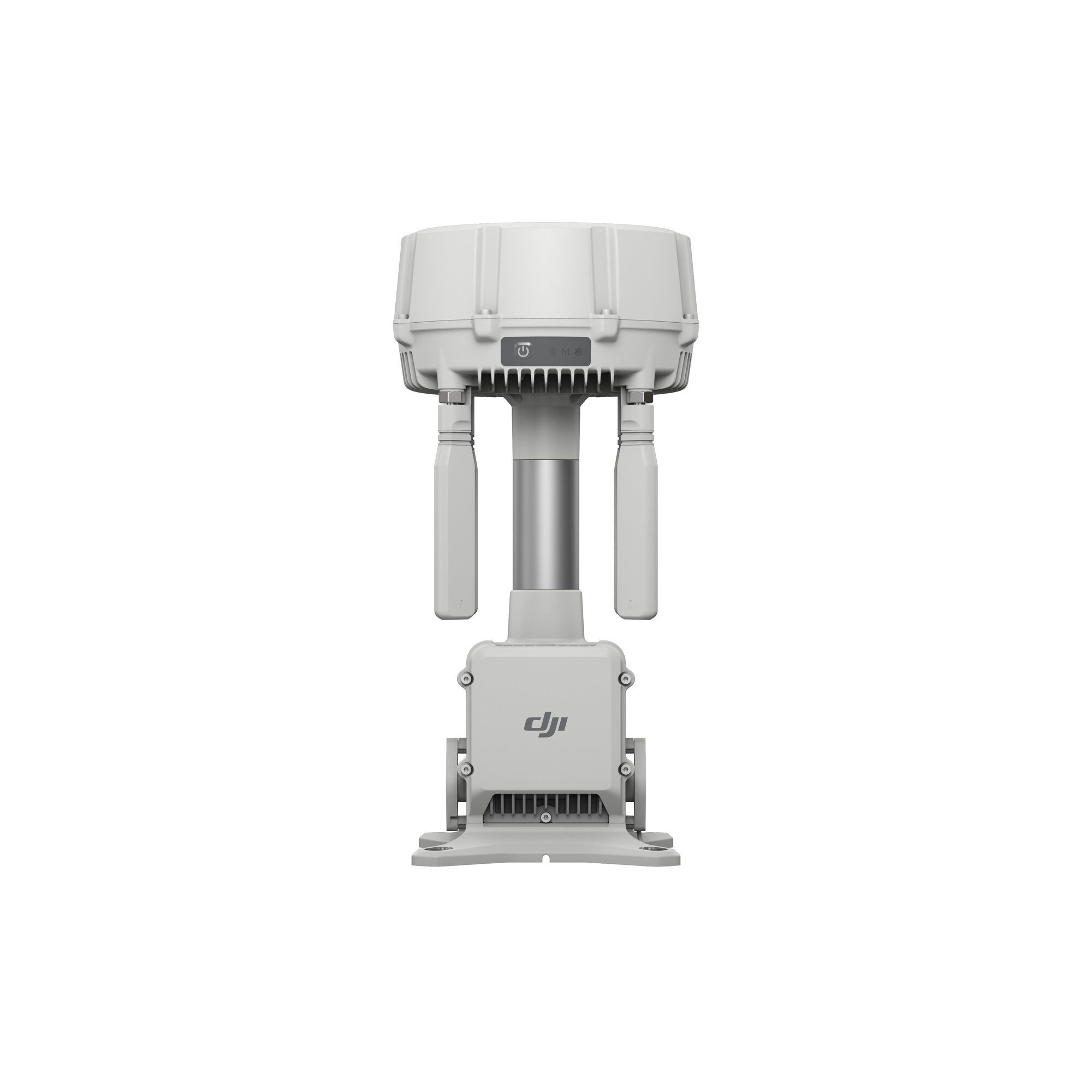

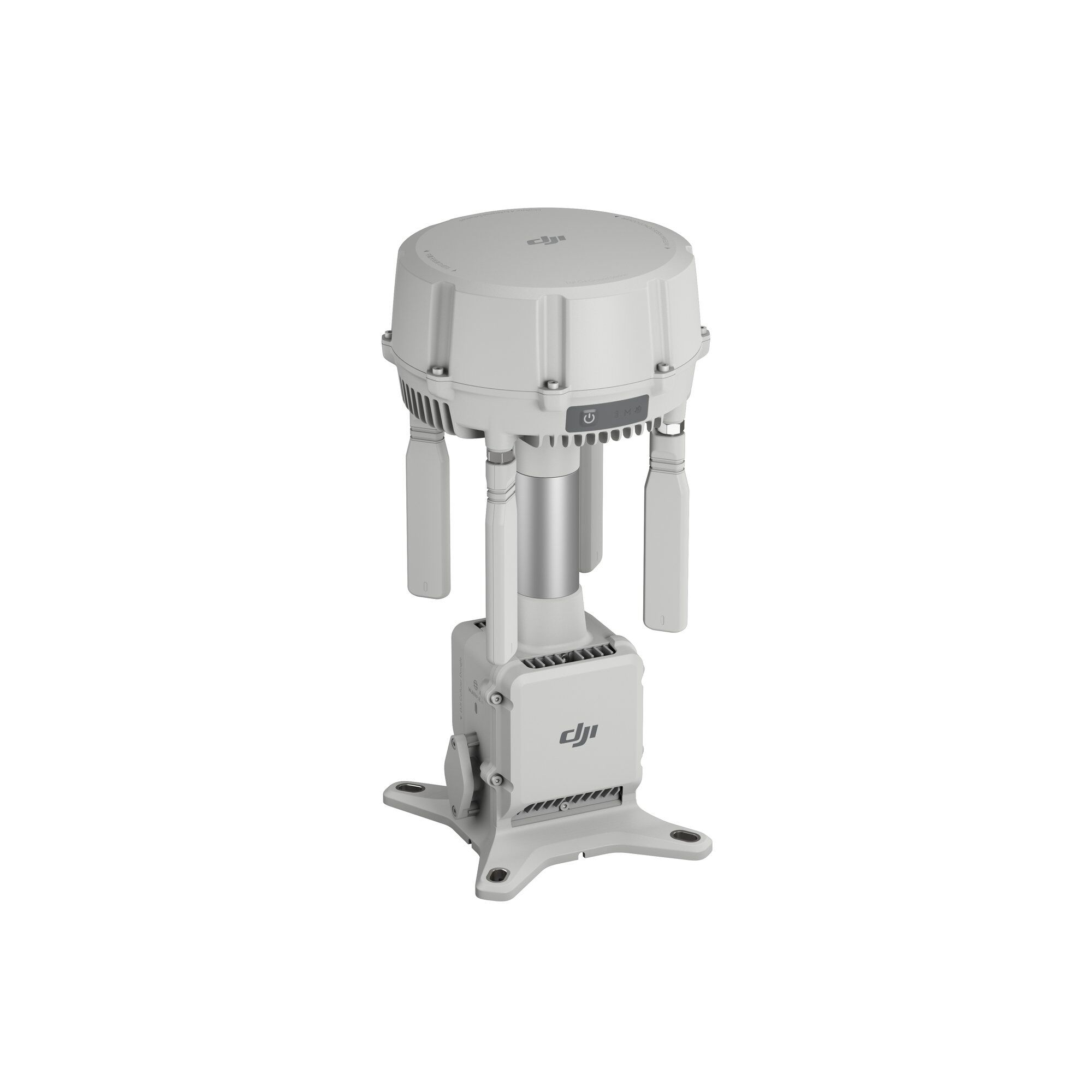

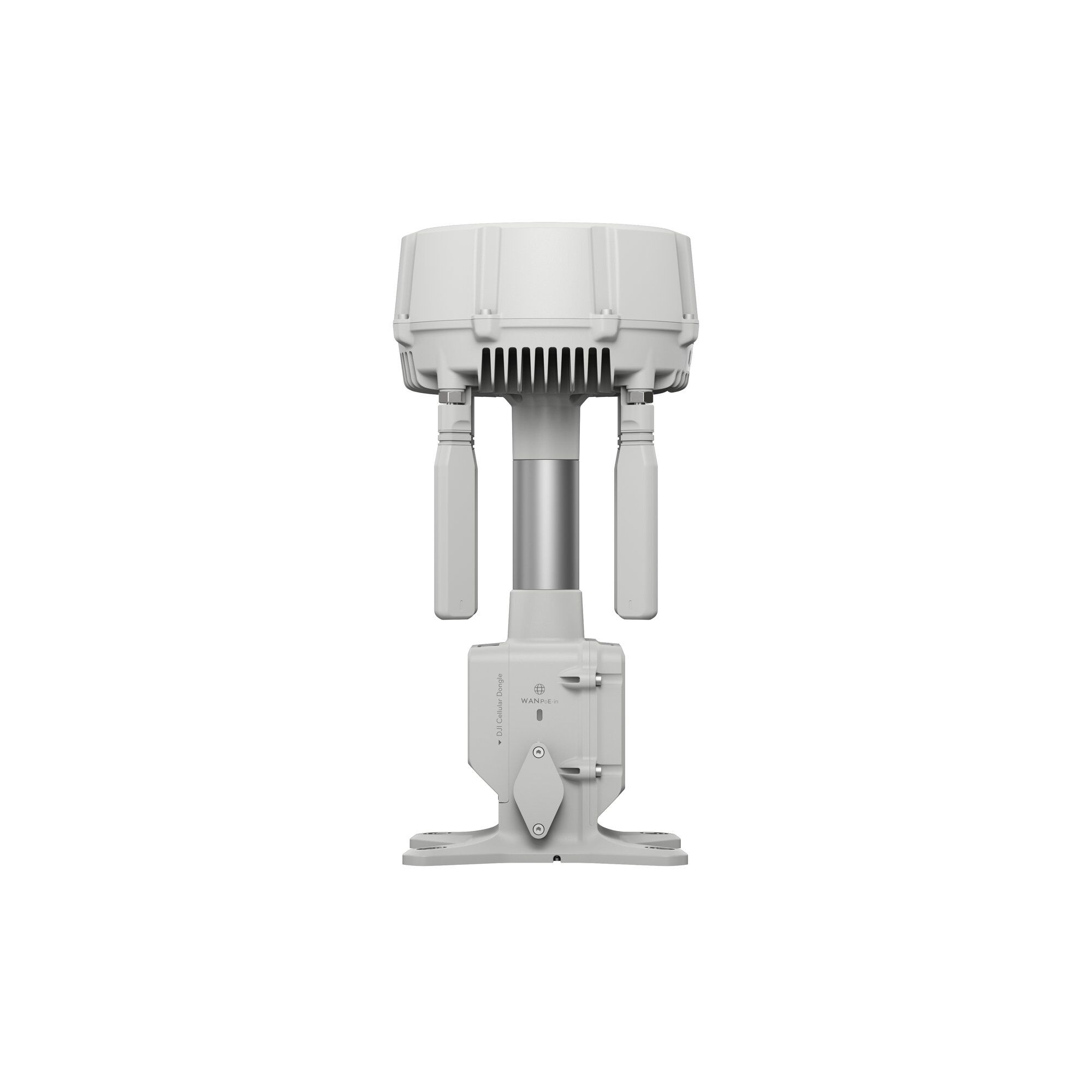

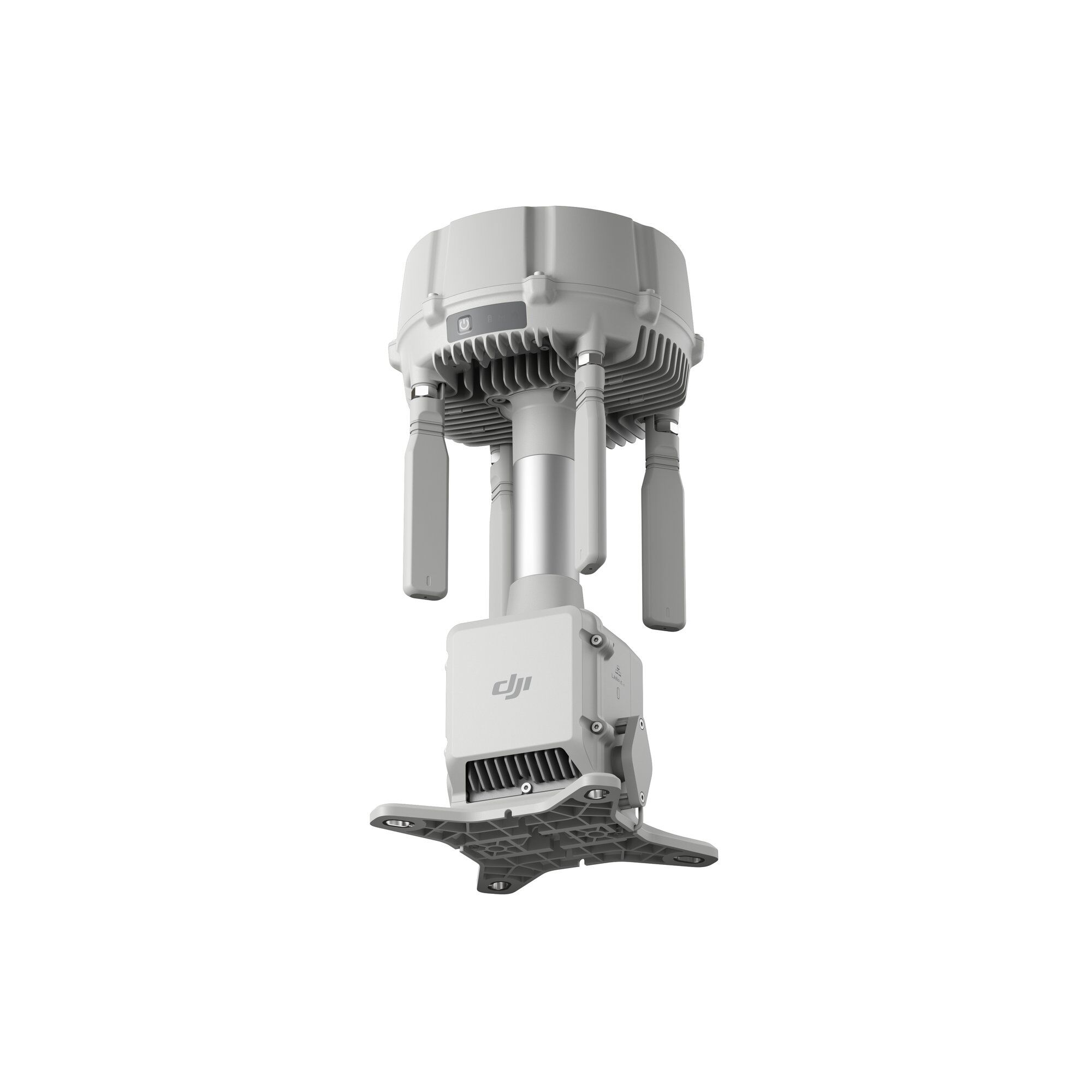

DJI O4 Ground Station

De DJI O4 Ground Station neemt de grootste rem op geautomatiseerde droneoperaties weg: de signaaldekking. Bij een missie die wordt aangestuurd vanuit een DJI Dock 3 en DJI FlightHub 2 is niet langer het toestel de beperkende factor, maar het bereik en de stabiliteit van de videoverbinding. Obstakels, reliëf en afstand zorgen voor dode zones die de beeldstroom onderbreken en de actieradius verkleinen. Ingezet als relais of als cloudgateway breidt de O4 Ground Station die dekking uit: uw drones vliegen verder, op meer plaatsen, met een betrouwbare verbinding. Een voorbeeld dat DJI documenteert: in een dichte stedelijke omgeving haalde een dock alleen 4,2 km; met een hooggeplaatste O4 Ground Station werd het bereik uitgebreid tot meer dan 11 km, met behoud van een volledig signaal.

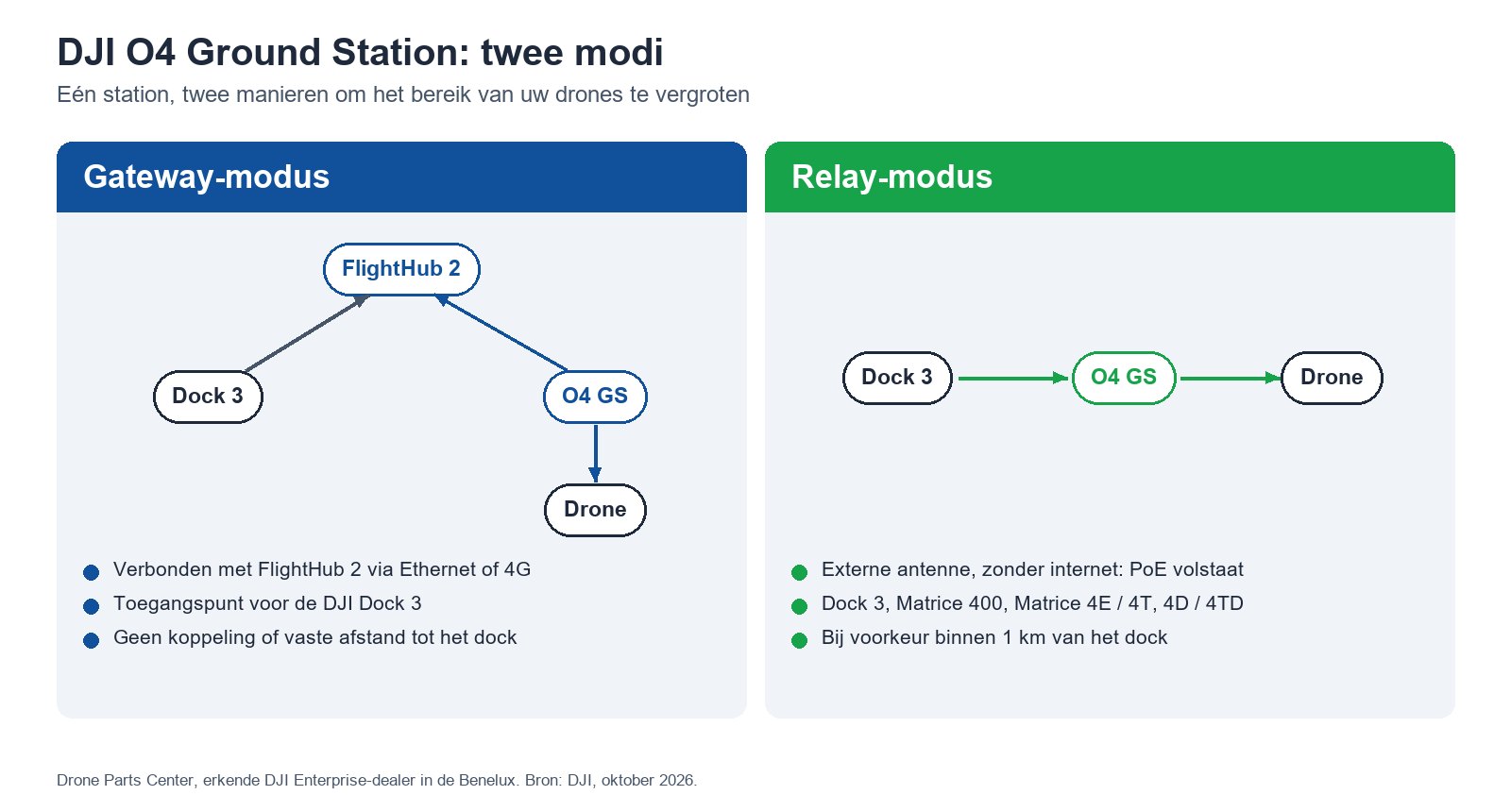

Gateway Mode: plaats uw stations waar uw drones vliegen

Tot nu toe was elk relaisstation gekoppeld aan één enkele dock en moest het er dicht bij blijven. Gateway Mode heft die beperking op: het station maakt rechtstreeks verbinding met de FlightHub 2-cloud (Ethernet, of 4G via de DJI Cellular Dongle 2), zonder koppeling met een dock.

• Geen beperking qua afstand of zichtlijn met de dock: plaats het station waar dekking nodig is, niet waar de dock staat.
• Keuze per missie: kies vóór elke missie het station dat het dichtst bij het vlieggebied ligt. Combineer meerdere docks en meerdere stations voor een vermaasde dekking.
• Eigen, stabiele bandbreedte voor de drone, zonder een privé 4G-netwerk uit te rollen.

Relay Mode: vergroot het bereik van de dock, zelfs zonder netwerk

In Relay Mode fungeert het station als een verplaatste antenne. Hooggeplaatst (mast, dak, heuvelrug), bij voorkeur op minder dan 1 km van de dock, vergroot het de transmissiezone, vooral in de buurt van constructies die het signaal blokkeren. Een internetverbinding is niet nodig: een PoE-voeding volstaat. Dit is de oplossing voor afgelegen locaties met een zwakke netwerkdekking. Relay Mode werkt met de DJI Dock 3, de Matrice 400, de Matrice 4E, de Matrice 4T en de Matrice 4D / 4TD met de DJI RC Plus 2 Enterprise.

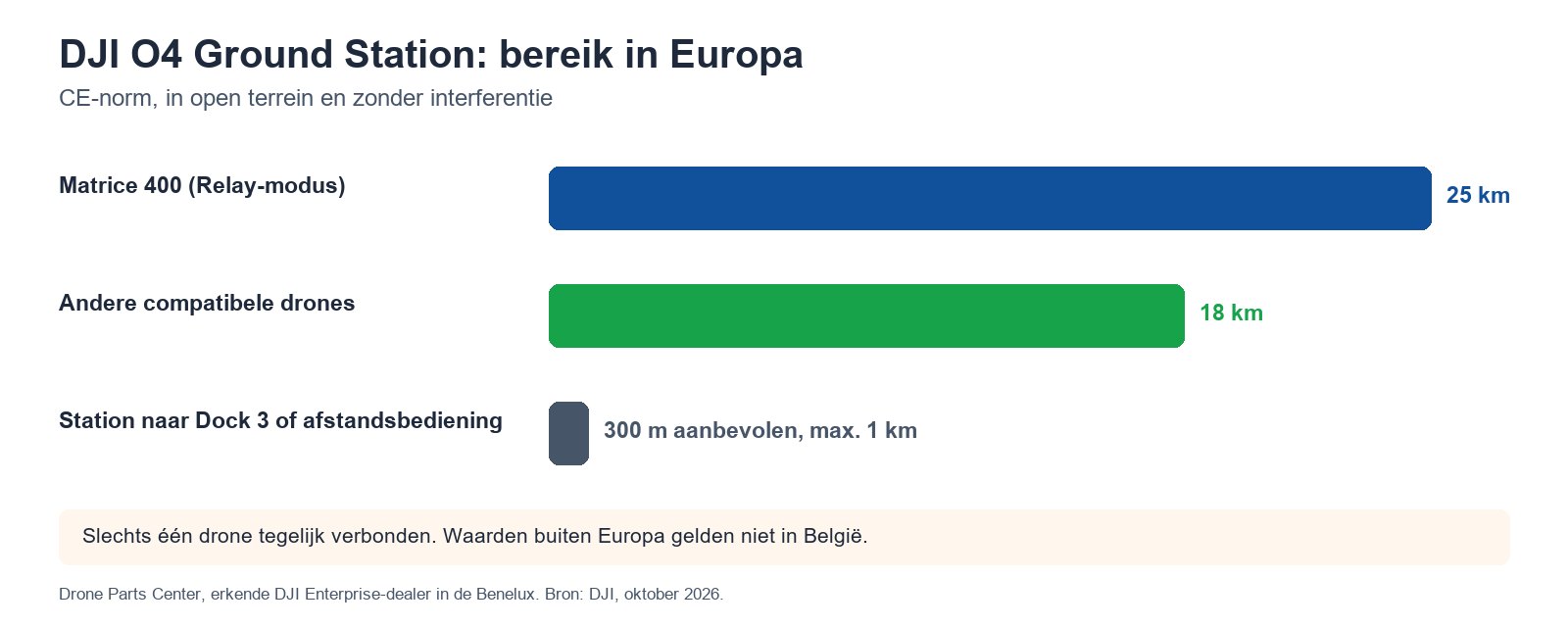

Tot 25 km bereik in Europa: minder dode hoeken

De RF-eenheid biedt een betere signaalpenetratie en een groter bereik dan de D-RTK 3 (ontvangstwinst van gemiddeld ongeveer +3 dB en tot +6 dB piek op 5,8 GHz, volgens DJI). De 12 antennes, 4 externe directionele OcuSync 4 Pro-antennes en 8 interne, zorgen voor dekking met hoge versterking, ongeacht de oriëntatie van de drone. Volgens de CE-norm bedraagt het bereik 25 km met de Matrice 400 (sub2G-band, Relay Mode) en 18 km met de andere compatibele drones; tussen het station en de afstandsbediening of de Dock 3 adviseert DJI 300 m (maximaal 1 km). De multiconstellatie-GNSS (GPS, BeiDou, Galileo, GLONASS, QZSS) levert in beide modi RTK-positionering tot op de centimeter aan de drone. Voor u betekent dit: uitgestrekte of lineaire locaties (stuwmeren, pijpleidingen, grote campussen) dekken met minder stations.

Signal Map: plaats stations op de juiste plek, op basis van echte gegevens

FlightHub 2 bouwt een dekkingskaart in zeshoeken (signaalsterkte in een kleurverloop) op basis van de gegevens van uw echte vluchten, bijgewerkt na elke missie. In de virtuele cockpit wordt de piloot gewaarschuwd om zones met een zwak signaal te vermijden. U plaatst uw stations waar ze echt nuttig zijn, op basis van metingen en niet op gevoel.

Veiligheid in het luchtruim: Remote ID- en ADS-B-ontvangers

Via de ESDK 2.0 kan de O4 Ground Station een Remote ID- en ADS-B-ontvanger dragen die drones en bemande luchtvaartuigen in de buurt in realtime detecteert, met instelbare waarschuwingen en detectiestraal. Een troef voor het situationeel bewustzijn bij vluchten buiten zicht (BVLOS) en bij bewakingsmissies van infrastructuur.

Camera’s van derden: drones en vaste camera’s in één platform

In Gateway Mode sluit u via het station tot 4 streams van IP-camera’s die compatibel zijn met ONVIF of GB/T 28181 (H.264) aan op FlightHub 2: live weergave, PTZ-besturing en waarschuwingen. Zo brengt u uw vaste camerabewaking en uw drones samen in één operationele interface.

Leveringsmodus van de Matrice 400: logistiek per drone

Volgens DJI ondersteunt de O4 Ground Station de leveringsmodus van de Matrice 400: transportmissies voor ladingen, routes met meerdere punten en aansturing op afstand via FlightHub 2, voor medisch transport en vervoer van stalen, levering van documenten of moeilijk bereikbare locaties.

Betrouwbaar in elk weer, in continubedrijf en zonder netwerk

• IP67 en IK07: waterdicht en schokbestendig voor een permanente installatie buiten, met ingebouwde overspanningsbeveiliging.
• -40 tot 55 °C (voor -40 °C zijn een PoE-voeding IEEE 802.3bt Type 4 en een windstille omgeving nodig) en tot 6.000 m hoogte.
• Ingebouwde noodbatterij: ongeveer 45 minuten in Gateway Mode en 30 minuten in Relay Mode bij een stroomonderbreking, daarna automatische herstart.
• Low-power mode (7 W) voor langdurige autonome inzet.
• Ontwerp zonder ventilator, zonder bewegende onderdelen.

Voorbeeld van een inzet: volledige dekking van een stuwmeer

In een door DJI gedocumenteerd geval volstaan 1 dock en 3 O4 Ground Stations om een stuwmeer van ongeveer 250 km² en 58 km oevers te dekken, dat tot dan toe vol dode zones zat. Resultaat volgens DJI: een volledige inspectieronde in 20 minuten, een inspectie-efficiëntie die met meer dan 80 % is verbeterd en 70 % lagere personeelskosten.

O4 Ground Station of D-RTK 3?

Vergeleken met het D-RTK 3 Multifunctional Station biedt de O4 Ground Station een groter bereik en een betere signaalpenetratie, gaat het van 4 naar 12 antennes en voegt het de sub2G-band, Gateway Mode, camera’s van derden, Remote ID- en ADS-B-ontvangers en de low-power mode toe. Het vervangt de D-RTK 3 echter niet als basisstation of in mobiele modus (Base en Rover), en de twee kunnen niet samen als relais op dezelfde Dock 3 worden gebruikt.

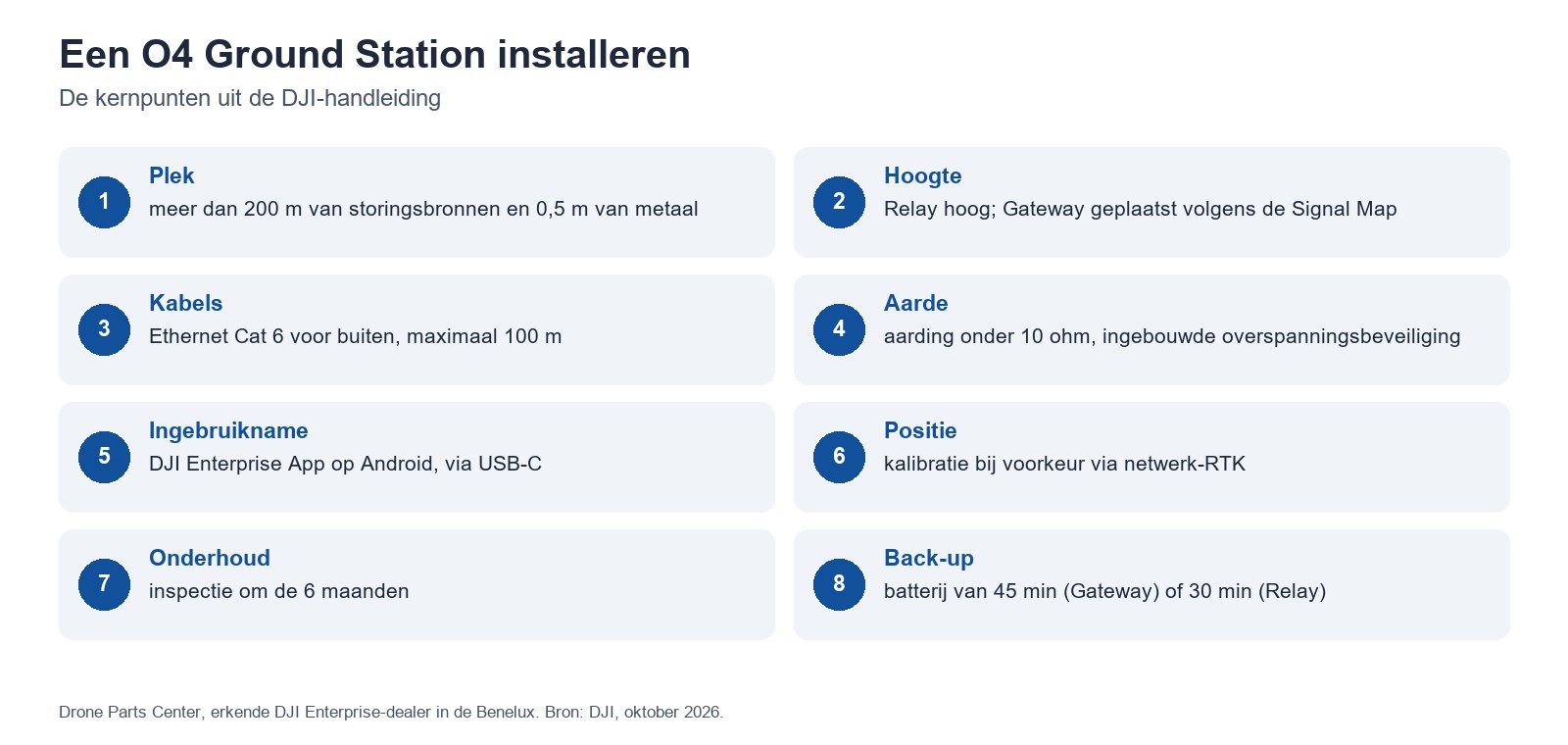

Installatie en ingebruikname

1. Activeer het station met de DJI Enterprise App op een Android-smartphone, via USB-C. De eerste lading van de batterij gebeurt via USB-C PD of via PoE.
2. Kies de locatie: op meer dan 200 m van bronnen van elektromagnetische storing en op meer dan 0,5 m van elke metalen constructie, met een kabel van maximaal 100 m. In Gateway Mode plaatst u het station aan de rand van de dekking van de dock, op basis van de Signal Map; in Relay Mode hooggeplaatst, bij voorkeur op minder dan 1 km van de dock.
3. Bevestig het station aan de muur of op een mast en sluit een Cat 6-ethernetkabel voor buitengebruik en een aarding van minder dan 10 ohm aan.
4. Kalibreer de positie van het station, bij voorkeur met network RTK, en werk daarna de firmware bij via FlightHub 2 of DJI Assistant 2.
5. Inspecteer de installatie om de 6 maanden: obstakels, bevestigingen, kabels.

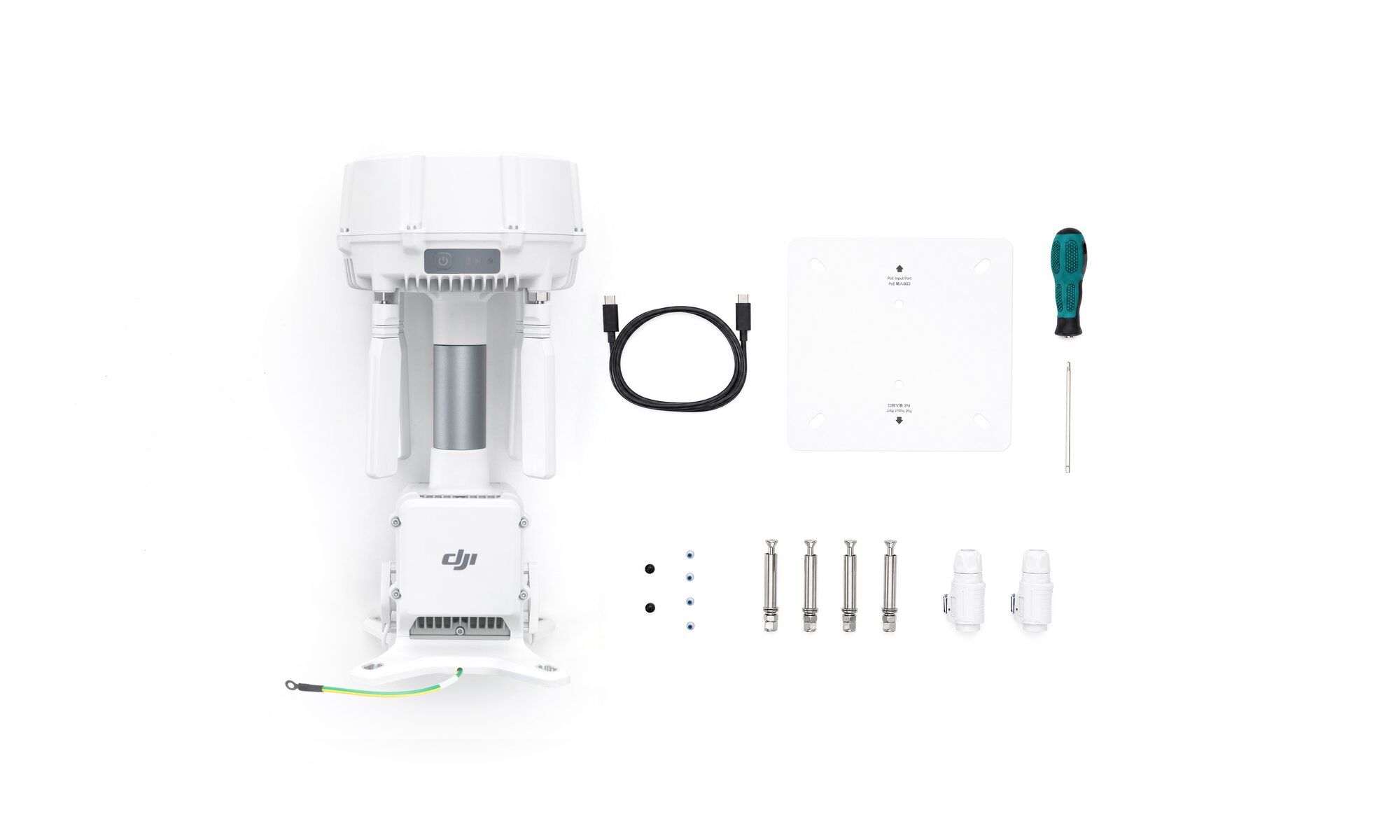

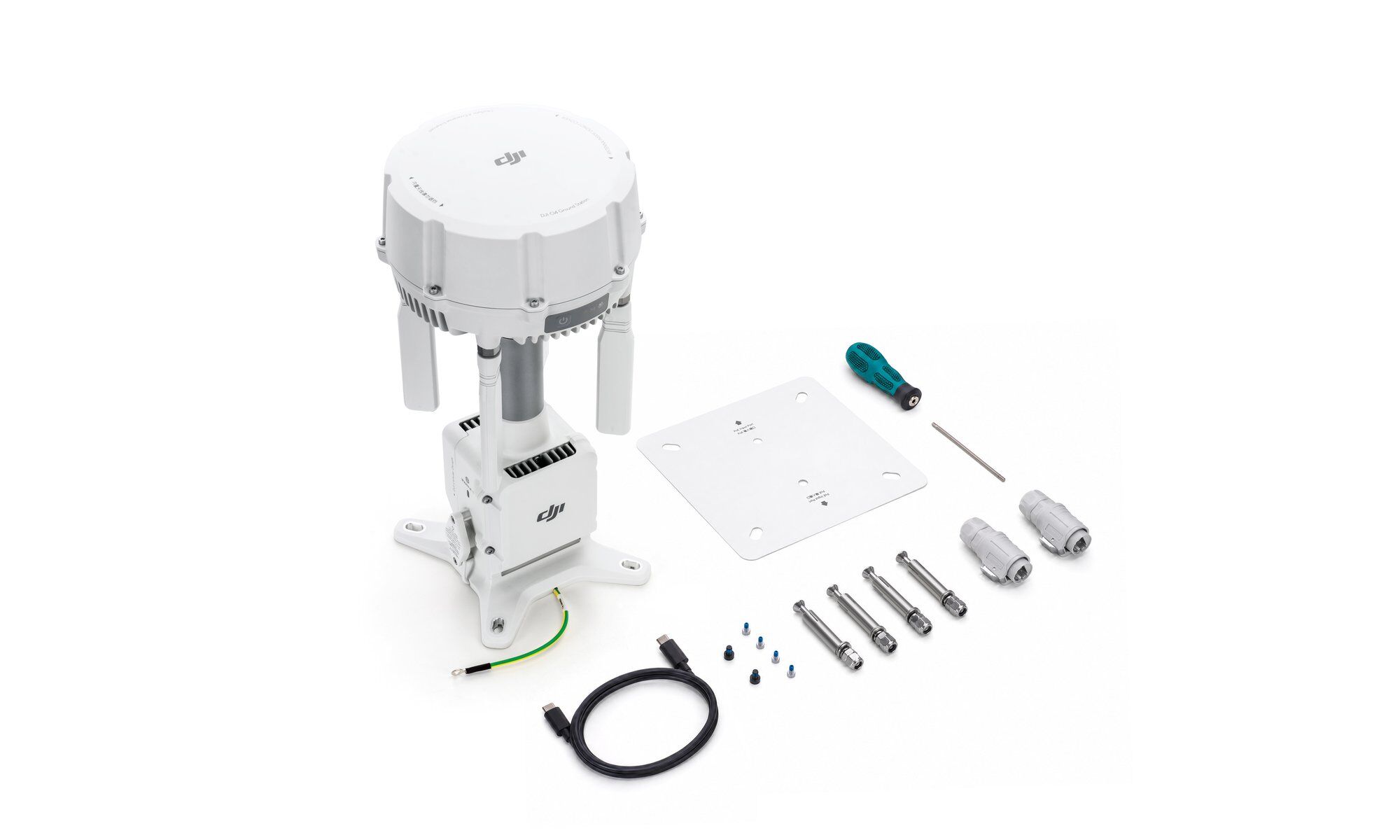

Inhoud van de verpakking

• 1 x DJI O4 Ground Station
• 1 x USB-C-naar-USB-C-kabel
• 2 x ethernetconnectoren
• 4 x expansiebouten (pluggen)
• 1 x boorsjabloon (installatiekaart)
• 1 x set schroeven en gereedschap

Technische specificaties
