DJI Matrice 4E + RTK Landmeetpakket

DJI Matrix 4E Surveying Package: de complete oplossing voor uw enquêtes in België

Het DJI Matrix 4E Surveying Pack brengt alle apparatuur samen die nodig is om centimeternauwkeurige fotogrammetrische metingen uit te voeren. Ontworpen voor landmeters, planners, vastgoedexperts en bouwaannemers, bestrijkt dit pakket tot 2,8 km² per vlucht dankzij de ortho-tridirectionele vangst van de M4E. Het is een kant-en-klare oplossing, klaar om in het veld te worden ingezet zodra het is ontvangen.

In België zijn de RTK-correctienetwerken Walcors (Wallonië) en Flepos (Vlaanderen) gratis toegankelijk. De Cellular Dongle 2 die in dit pakket is inbegrepen, verbindt de Matrice 4E met deze netwerken via 4G. Het resultaat: directe georeferentie zonder grondcontrolepunten (GCP’s) voor de meeste missies.

Landmeetpakket + RTK of Photogrammetry Pack: welke kiest u?

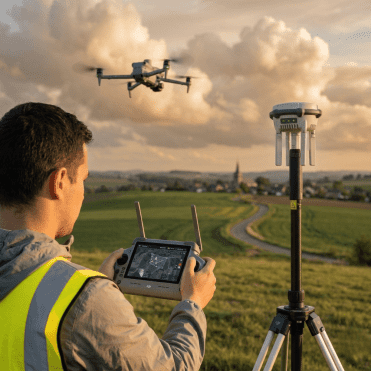

Dit Landmeetpakket voegt een D-RTK 3 Multifunctioneel Station en een D-RTK 3 mast-/statiefkit toe aan de DJI Matrice 4E, voor een gegarandeerde autonome centimeternauwkeurige RTK-precisie, ook zonder mobiele netwerkdekking. Het DJI Matrice 4E Photogrammetry Pack biedt daarentegen 4 extra batterijen en 4G-connectiviteit, voor algemene karterings-, inspectie- en bewakingsmissies zonder autonoom RTK-basisstation.

Landmeters, ontwerpbureaus en bouwaannemers: dit Landmeetpakket is de referentie voor uw kadastrale opmetingen en precisiemetingen. Voor meer algemene karteringsbehoeften is het Photogrammetry Pack een lichtere alternatief.

Gedetailleerde inhoud van het DJI Matrice 4E Surveying Pack

batterijen

Dankzij deze configuratie heb je zowel een draadloze NTRIP-oplossing als een zelfstandig basisstation als back-up. Deze dubbele aanpak zorgt voor continuïteit van uw activiteiten, zelfs in landelijke gebieden met slechte 4G-dekking.

Matrice 4E multicamerasysteem

De DJI Matrice 4E heeft drie complementaire camera’s. De groothoekcamera gebruikt een 20 MP 4/3-inch sensor met een mechanische sluiter. Deze sluiter elimineert rollende sluitervervorming, wat essentieel is voor scherpe beelden bij snelle vlucht. Daarnaast verbetert de ingebouwde vervormingscorrectie (Distortion Correction 2.0) de geometrische nauwkeurigheid van de opnames.

De medium telecamera (1/1,3-inch sensor, 48 MP, 70 mm equivalent) en de telefotocamera (1/1,5-inch sensor, 48 MP, 168 mm equivalent) maken het systeem compleet. In het bijzonder maken ze het mogelijk om details nauwkeurig te inspecteren tijdens locatie- of dakinspectiemissies.

De ingebouwde laserafstandmeter biedt een bereik van 1.800 m met een nauwkeurigheid van ± (0,2 + 0,0015 × D) meter. Het maakt het eenvoudig om afstanden, oppervlakken en positiepunten van belang direct te meten vanuit de DJI Pilot 2-app.

Centimeter RTK-nauwkeurigheid

De RTK-module die in de Matrice 4E is ingebouwd, ondersteunt GPS-, Galileo-, BeiDou- en GLONASS-constellaties (de laatste wanneer RTK is ingeschakeld). In RTK Fix-modus bereikt de nauwkeurigheid 1 cm + 1 ppm horizontaal en 1,5 cm + 1 ppm verticaal. Voor landmeten en kaarten elimineert deze nauwkeurigheid de noodzaak van Ground Control Points (GCP’s) met de groothoekcamera, wat de veldworkflow aanzienlijk versnelt.

Missies die door dit drone-topografiepakket worden behandeld

• Kadastrale opmetingen en metingen van percelen in Wallonië en Vlaanderen
• Sitemonitoring: cubatureberekeningen, hoogtelijnen, doorsneden
• Digitale Oppervlaktemodellen (DSM) en Digitale Elevatiemodellen (DTM)
• Orthomozaïeken met hoge resolutie voor stedelijke plannen en vergunningen
• Dakinspecties als onderdeel van vastgoedtaxaties
• Kaartlegging van steengroeven, stortplaatsen, landbouwlocaties en industriële gebieden

4-stappen fotogrammetrische workflow

De workflow met het DJI Matrice 4E Surveying Pack is eenvoudig en efficiënt. Elke stap is geoptimaliseerd om de tijd die in het veld en in de nabewerking wordt besteed te verminderen.

1. Planning in DJI Pilot 2: Stel het vlieggebied, de hoogte en de overlapsnelheid in (75-80% aanbevolen). Met de RC Remote Control Plus 2 kun je direct in het veld 3D-vluchtplannen maken, zonder laptop.
2. Geautomatiseerde vlucht: De M4E voert het vluchtplan uit met realtime RTK-positionering. Omnidirectionele hindernisvermijding maakt missies veiliger, zelfs in complexe omgevingen (bouwplaatsen, bosgebieden, stedelijke omgevingen).
3. Verwerking in DJI Terra: Genereer ortho-mozaïeken, puntwolken, DSM’s en terreinen. De software ondersteunt geavanceerde M4E-specifieke vervormingscorrectie en offline PPK-verwerking van afbeeldingen.
4. Exporteren: De data is compatibel met AutoCAD, QGIS, ArcGIS, Agisoft Metashape en andere gangbare GIS-software.

Gratis RTK-netwerken in België: Walcors en Flepos

België biedt een groot voordeel voor dronesurveyers: twee gratis RTK-correctienetwerken bestrijken het hele gebied. Walcors wordt beheerd door de SPW in Wallonië, terwijl Flepos in Vlaanderen wordt geëxploiteerd door Digitaal Vlaanderen. De Cellular Dongle 2 in het pakket verbindt de drone in realtime met deze netwerken via 4G, zonder extra abonnement.

Voor gebieden met slechte mobiele dekking neemt het D-RTK 3 Multifunctionele Station het over. Het biedt lokale RTK-correcties en kan ook dienen als videotransmissierelais op hoogte, een functie die exclusief is voor de Matrice 4-serie.

Belangrijkste kenmerken van DJI Matrice 4E

Nauwkeurigheid

Data en output voor landmeetkantoren

Dankzij de ingebouwde RTK-module levert dit pakket een RTK Fix-nauwkeurigheid van 1 cm + 1 ppm horizontaal en 1,5 cm + 1 ppm verticaal, zonder grondcontrolepunten (GCP’s) voor de meeste missies.

Verwerking in DJI Terra genereert orthofoto’s en digitale oppervlaktemodellen (DSM) geëxporteerd in GeoTIFF-formaat (UTM-projectie), evenals puntenwolken exporteerbaar in LAS-formaat. Deze output is compatibel met AutoCAD, QGIS, ArcGIS en Agisoft Metashape.

Drone-regelgeving en EASA-categorie

Met een startgewicht van 1.219 g overschrijdt de DJI Matrice 4E de drempel van 900 g in de Open A1-subcategorie. Afhankelijk van de klassemarkering van het apparaat kan het opereren in subcategorie A2 of autorisatie vereisen in categorie Specifiek. In België beheert de DGTA (Directoraat-Generaal voor Luchtvervoer) de vergunningen. Voor routinematige topografiemissies in open gebieden blijft het regelgevend kader toegankelijk. We begeleiden u indien nodig in de trappen.

Aanvullende diensten Droneonderdelencentrum

Als erkende DJI Enterprise Dealer in België bieden wij diensten aan die dit DJI Matrix 4E Landmeetpakket ideaal aanvullen:

• DJI Care Enterprise Plus M4E: Ongeval- of schadevervangingsverzekering
• 2-jaar Zen-pakket: regelmatig preventief onderhoud in onze werkplaats in Nivelles
• Dronefotogrammetrietraining : 1 dag theorie en praktijk om de volledige workflow te beheersen

Ben je een landmeter, ontwerpbureau of bouwaannemer? Vraag uw persoonlijke offerte aan voor dit DJI Matrix 4E topografiepakket of neem contact met ons op via +32 67 88 37 37. We leveren overal in België en de Benelux.

Bescherm uw investering

Uw DJI Matrice 4E is een werkinstrument. Drone Parts Center, erkend DJI Enterprise dealer voor de Benelux, biedt de officiële DJI diensten en veiligheidsuitrusting die bij uw platform passen:

Uw drone wordt geleverd met 1 jaar DJI Care Enterprise Plus. Verleng deze bescherming tijdig: de verlenging moet gebeuren vóór de vervaldatum of binnen de 15 dagen erna.

• Verlenging DJI Care Enterprise Plus (DJI Matrice 4E): verleng de dekking die bij uw drone is inbegrepen. Gratis reparatie of vervanging binnen de dekkingslimiet, zonder franchise, verzending heen en terug door DJI gedragen. Verlengbaar tot in totaal 3 opeenvolgende jaren.
• DJI Maintenance Standard (DJI Matrice 4E): gedetailleerde 8-punts inspectie, grondige reiniging, volledige update en kalibratie, vervanging van courante slijtageonderdelen (behuizing, propellers, landingsgestel, antenne, schroeven), officieel DJI onderhoudsrapport. De formules Basic en Premium staan in de vergelijkingstabel.
• Dronavia Kronos M4 parachute: EASA-conforme klasse C5 conversiekit (MoC M2 + MoC 2511) met geïntegreerde FTS, voor vluchten volgens standaardscenario STS-01, onder meer boven bewoond gebied of nabij derden.
• DJI Terra Standard licentie (1 jaar): 2D- en 3D-reconstructie van uw datasets voor topografie en fotogrammetrie.
