DJI Matrice 400 RTK – L3 LiDAR-opmetingskit

Deze kit combineert de DJI Matrice 400 RTK met de LiDAR-payload DJI Zenmuse L3 voor uiterst nauwkeurige opmetingen vanuit de lucht. Drone Parts Center stelt hem samen voor landmeters, studiebureaus en infrastructuurbeheerders die een robuust vliegplatform en een LiDAR-sensor van de nieuwste generatie willen, geconfigureerd en klaar om te vliegen.

Een robuust vliegplatform

De DJI Matrice 400 heeft een IP55-certificering en vliegt van -20 tot 50 °C (zonder direct zonlicht). Het omnidirectionele obstakeldetectiesysteem, versterkt met LiDAR en millimetergolfradar, maakt vluchten bij hoogspanningslijnen en complexe constructies veiliger. De Zenmuse L3 wordt gemonteerd op een eigen, specifieke enkele gimbalconnector.

Zenmuse L3: nauwkeurigheid, bereik en penetratie

De Zenmuse L3 combineert een LiDAR met groot bereik op 1.535 nm, een uiterst nauwkeurig POS-systeem en twee RGB-karteringscamera’s met 4/3 CMOS-sensor van 100 MP.

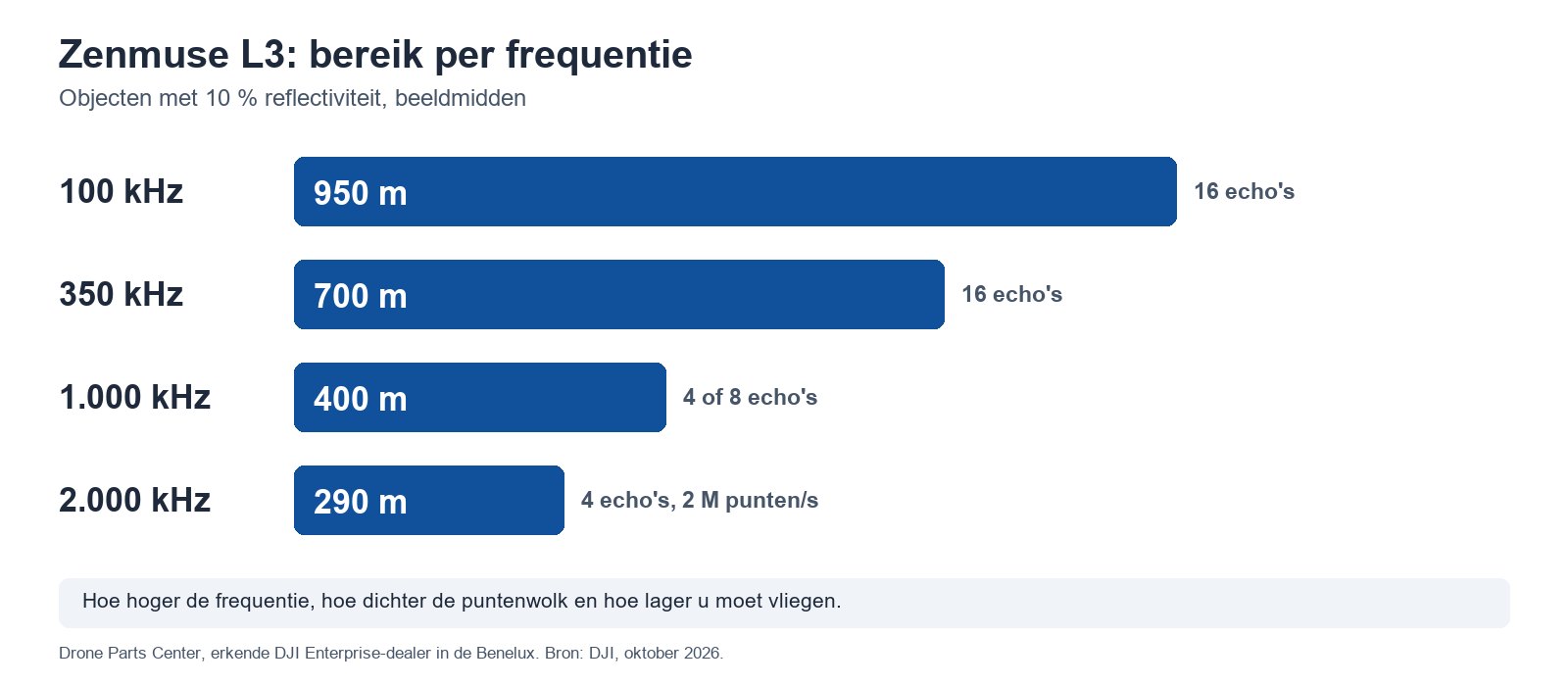

• Bereik: tot 950 m op objecten met 10 % reflectiviteit (bij 100 kHz, in het midden van het gezichtsveld), zodat u hoger kunt vliegen en een bredere strook bestrijkt.

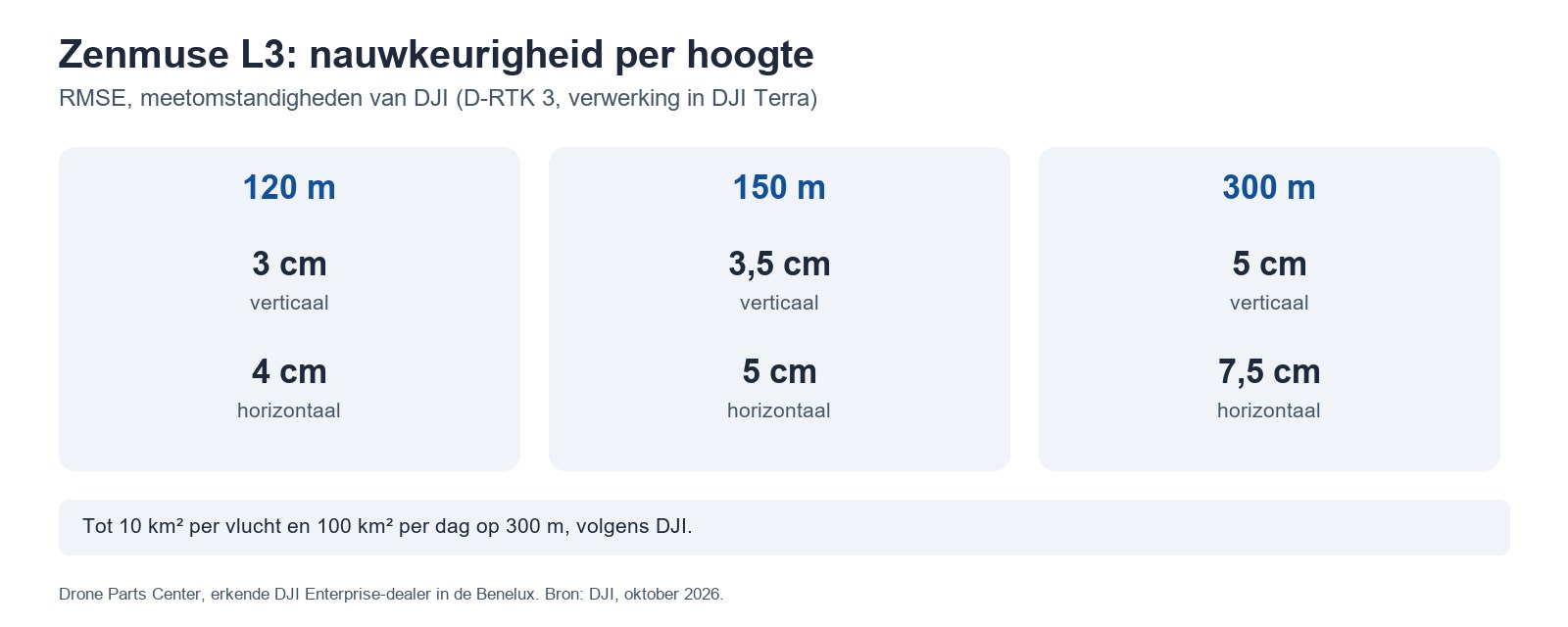

• Nauwkeurigheid: 3 cm verticaal en 4 cm horizontaal (RMSE) op 120 m hoogte, onder de meetomstandigheden van DJI; DJI noemt opmetingen op schaal 1:500 tot 1:2000.
• Penetratie: een laserspot die ongeveer vijf keer kleiner is dan die van de Zenmuse L2 (41 mm op 120 m) en tot 16 returns (bij 100 en 350 kHz) om de grond onder dichte vegetatie te bereiken.
• Rendement: tot 10 km² in één vlucht en 100 km² per dag (vlak terrein, 300 m hoogte, volgens DJI), met gelijktijdige opname van LiDAR- en RGB-beelden.

Ontworpen voor veeleisende toepassingen

• Landmeters: grootschalige topografische opmetingen met minder tijd op het terrein.
• Infrastructuur: bruggen, wegen en hoogspanningslijnen. De modus Power Line Follow volgt automatisch lijnen van 10 kV en meer.
• Groeven: volumeberekening van stockpiles en opvolging van de ontginning met actuele 3D-gegevens.
• Bos en milieu: analyse van het bladerdak en terreinmodel onder de vegetatie.

Belangrijkste technische kenmerken

Gegevens en resultaten

De RGB-camera’s van de L3 halen volgens DJI een GSD van 3 cm, zelfs op 300 m hoogte. De verwerking in DJI Terra levert ingekleurde puntenwolken (LAS, LAZ, PLY en andere formaten), orthofoto’s en digitale oppervlaktemodellen in GeoTIFF op, compatibel met de belangrijkste CAD- en GIS-software. Bij PPK-nabewerking mag het D-RTK-basisstation maximaal 15 km verwijderd zijn.

Drone Parts Center, erkende DJI Enterprise-dealer in de Benelux, configureert de kit en leidt uw piloten op. Ontdek de complete oplossing voor landmeters en topografie of vraag een offerte aan.
