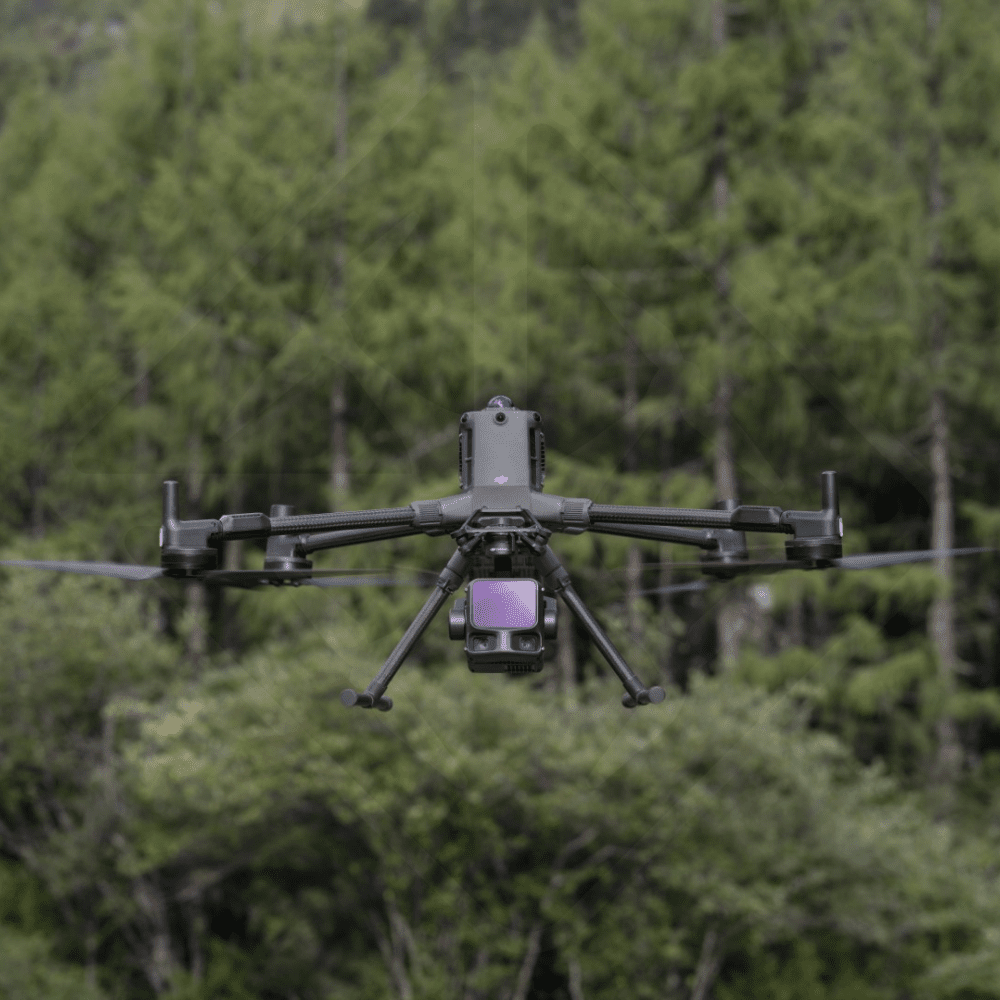

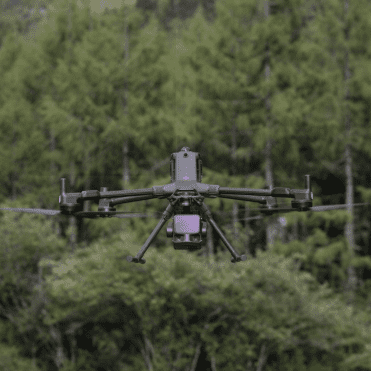

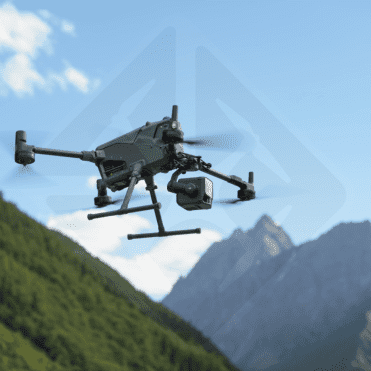

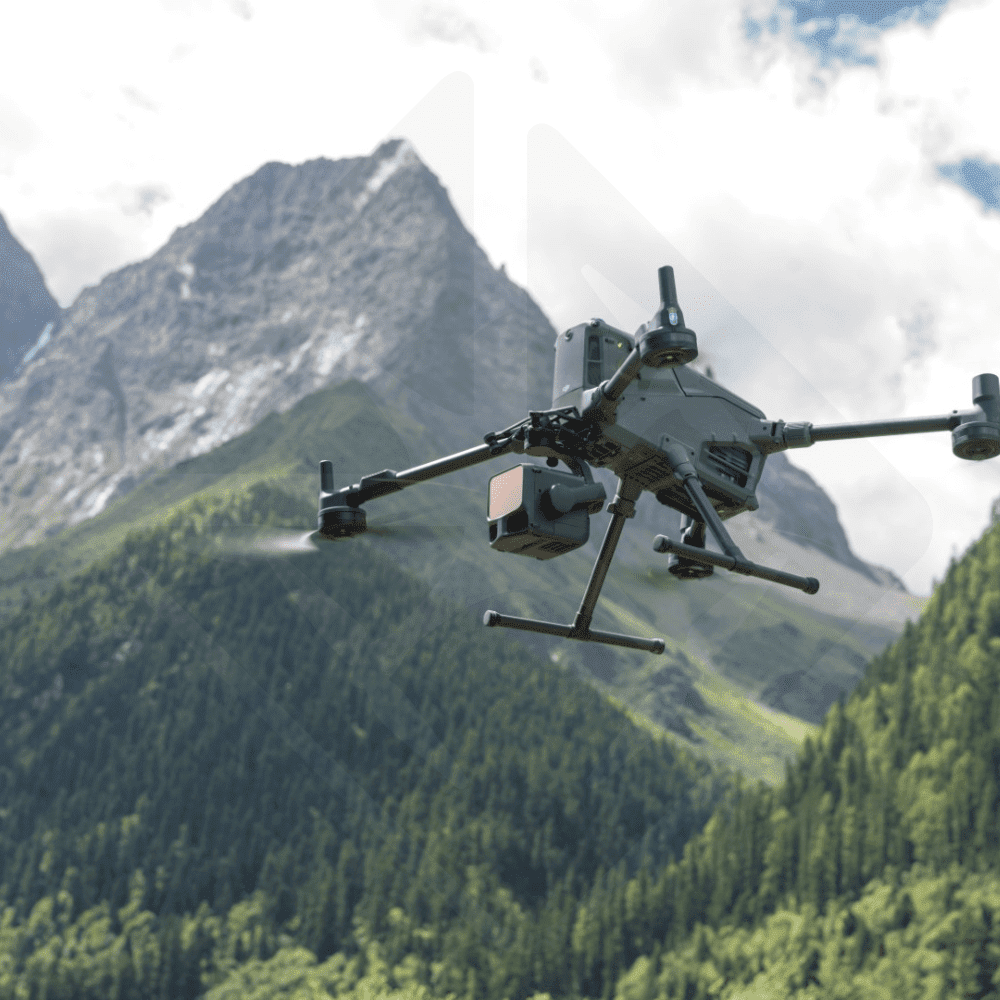

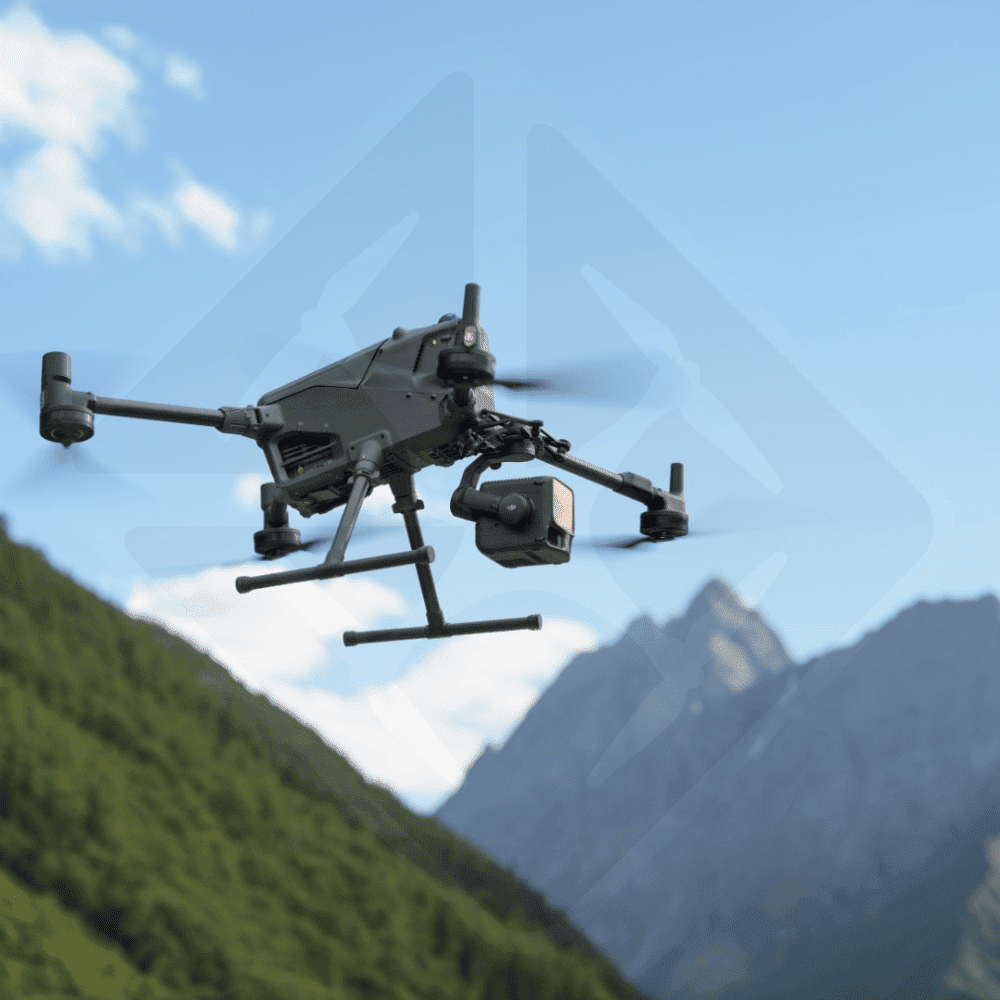

DJI Matrice 400 RTK - L3 LiDAR-Vermessungskit

Das Kit kombiniert die DJI Matrice 400 RTK mit der LiDAR-Nutzlast DJI Zenmuse L3 für hochpräzise Vermessung aus der Luft. Drone Parts Center stellt es für Vermessungsingenieure, Ingenieurbüros und Infrastrukturbetreiber zusammen, die eine robuste Flugplattform und einen LiDAR-Sensor der neuesten Generation wünschen, konfiguriert und flugbereit.

Eine robuste Flugplattform

Die DJI Matrice 400 ist nach IP55 zertifiziert und fliegt bei -20 bis 50 °C (ohne direkte Sonneneinstrahlung). Ihre omnidirektionale Hinderniserkennung, verstärkt durch LiDAR und Millimeterwellenradar, macht Flüge in der Nähe von Stromleitungen und komplexen Bauwerken sicherer. Die Zenmuse L3 wird an einem eigenen, dedizierten Einzel-Gimbalanschluss montiert.

Zenmuse L3: Genauigkeit, Reichweite und Durchdringung

Die Zenmuse L3 vereint ein LiDAR mit großer Reichweite bei 1.535 nm, ein hochpräzises POS-System und zwei RGB-Kartierungskameras mit 4/3-CMOS-Sensor und 100 MP.

• Reichweite: bis zu 950 m bei Objekten mit 10 % Reflektivität (bei 100 kHz, in der Mitte des Sichtfelds), damit Sie höher fliegen und breitere Streifen erfassen.
• Genauigkeit: 3 cm vertikal und 4 cm horizontal (RMSE) in 120 m Höhe, unter den Messbedingungen von DJI; DJI nennt Vermessungen im Maßstab 1:500 bis 1:2000.
• Durchdringung: ein Laserspot, der etwa fünfmal kleiner ist als bei der Zenmuse L2 (41 mm in 120 m), und bis zu 16 Echos (bei 100 und 350 kHz), um den Boden unter dichter Vegetation zu erreichen.
• Flächenleistung: bis zu 10 km² in einem Flug und 100 km² pro Tag (flaches Gelände, 300 m Höhe, laut DJI), mit gleichzeitiger Erfassung von LiDAR- und RGB-Daten.

Entwickelt für anspruchsvolle Anwendungen

• Vermessungsingenieure: großflächige topografische Vermessungen mit weniger Zeit im Gelände.
• Infrastruktur: Brücken, Straßen und Stromleitungen. Der Modus Power Line Follow folgt automatisch Leitungen ab 10 kV.
• Steinbrüche: Volumenberechnung von Halden und Überwachung des Abbaus mit aktuellen 3D-Daten.
• Forst und Umwelt: Analyse des Kronendachs und Geländemodell unter der Vegetation.

Wichtigste technische Daten

Daten und Ergebnisse

Die RGB-Kameras der L3 erreichen laut DJI eine GSD von 3 cm selbst in 300 m Höhe. Die Verarbeitung in DJI Terra erzeugt eingefärbte Punktwolken (LAS, LAZ, PLY und weitere Formate) sowie Orthofotos und digitale Oberflächenmodelle in GeoTIFF, kompatibel mit den gängigen CAD- und GIS-Programmen. Bei der PPK-Nachbearbeitung darf die D-RTK-Basisstation höchstens 15 km entfernt sein.

Drone Parts Center, autorisierter DJI Enterprise-Händler im Benelux, konfiguriert das Kit und schult Ihre Piloten. Entdecken Sie die Komplettlösung für Vermessung und Topografie oder fordern Sie ein Angebot an.
