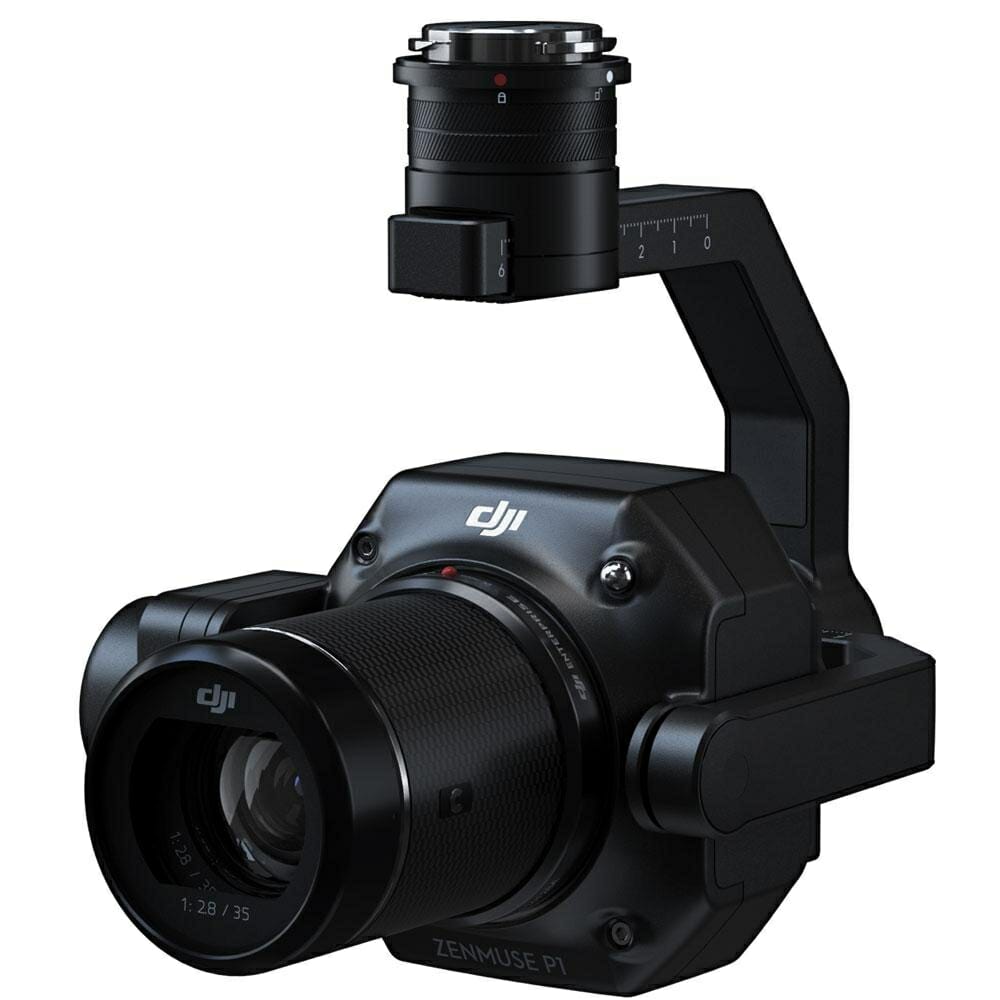

DJI Zenmuse P1

DJI Zenmuse P1 est conçue pour les missions de vol de photogrammétrie, elle prend en charge des fonctions telles que la capture oblique intelligente et la cartographie en temps réel. Lorsqu’elle est montée sur le drone DJI M300 RTK, elle peut collecter les données orthomosaïques de 10 km carrés en seulement 4 vols, soit 140 minutes, ce qui porte l’efficacité et la précision à un tout autre niveau.

Équipée d’un capteur CMOS plein format de 45 Mégapixels, La Zenmuse P1 est compatible avec le drone DJI Matrice 300 RTK et les objectifs PL de DJI. Elle repose sur une nacelle stabilisée sur 3 axes.

Cette caméra permet d’atteindre une précision et une résolution inégalée jusqu’alors chez DJI. Pensée pour les missions de modélisation 3D, son capteur permet de modéliser avec fidélité un environnement

La caméra DJI Zenmuse P1 permet, grâce à un post-traitement, la création d’orthophotos, en nuages de points ou en modèle 3D de grande précision.

Elle est fournie avec un objectif 35 mm.

Smart Oblique Capture pour des opérations intelligentes

Efficacité cartographique exceptionnelle. Vous pouvez filmer une zone plus grande avec une seule batterie ou la précision de modélisation sera plus élevée qu’auparavant. Avec un jeu de batteries, il est possible de cartographier une zone de 7,5 km2 (à un GSD de 3 cm). Une grande efficacité est obtenue en tirant dans cinq directions différentes en un seul «balayage». Dans ce cas, la distance à parcourir est sensiblement réduite et, en plus des images obliques, des images verticales à 90 degrés sont également obtenues pour la modélisation.

Il peut être nécessaire de remplacer la batterie si la zone à cartographier est très grande ou si vous souhaitez obtenir une très grande précision. Grâce à la technologie de l’écouvillon chaud rapide  , l’hélicoptère  n’est pas éteint et l’hélicoptère est de retour dans les airs en moins d’une minute. Lors d’un remplacement de batterie traditionnel, la connexion au réseau RTK / VRS GNSS (Geotrim Trimble) est perdue. Cela ralentit la prise de vue et apporte de l’incertitude à la continuité.

Capture oblique intelligente.  Couvrez 7,5 km2 en une seule journée de travail avec le P1. Augmentez l’efficacité de votre mission de photographie oblique à l’aide de Smart Oblique Capture, où le cardan pivote automatiquement pour prendre des photos aux différents angles nécessaires. Seules les photos indispensables à la reconstruction seront prises en bordure de la zone de vol, augmentant l’efficacité du post-traitement de 20% à 50%.

Rapport de travail sur le terrain. Vérifiez la qualité des données immédiatement après le vol en vérifiant les données de position et le nombre d’images acquises, ainsi que l’état RTK et la précision de positionnement.

Mission orthomosaïque 2D.  Acquérez sans effort des images obliques à partir de plusieurs angles qui répondent aux exigences de modélisation 3D dans tous les secteurs, tels que la planification urbaine et les levés cadastraux précis au centimètre près pour servir des modèles de réalité 3D et une planification urbaine intelligente.

Mission oblique 3D.  Acquérez sans effort des images obliques à partir de plusieurs angles qui répondent aux exigences de modélisation 3D dans tous les secteurs, tels que la planification urbaine et les levés cadastraux précis au centimètre près pour servir des modèles de réalité 3D et une planification urbaine intelligente.

Mission de modélisation détaillée.  Acquérir des données d’image ultra-haute résolution de surfaces verticales ou inclinées à distance de sécurité qui recrée fidèlement des textures, des structures et des caractéristiques fines, pour des reconstructions détaillées, des études géologiques, la conservation de sites patrimoniaux, l’ingénierie hydraulique, etc.

Mission de cartographie en temps réel.  Collectez des informations géographiques de grandes zones en temps réel à l’aide de DJI Terra afin que les équipes puissent prendre rapidement des décisions cruciales sur site.

Applications:

• Cartographie topographique . Topographie / géo informatique et cartographie. Capturez des données qui répondent aux exigences de précision à l’échelle 1: 500 sans GCP.
• AEC et topographie . Gérez le cycle de vie complet du projet à l’aide de nuages ​​de points et de modèles 3D très précis.
• Énergie et infrastructure . Infrastructure énergétique et distribution d’énergie et lignes électriques. Modélisez en détail des structures clairsemées ou complexes pour les gérer efficacement et en toute sécurité.
• Arpentage cadastral . modélisation 3D. Générez rapidement des modèles de réalité 3D précis au centimètre près.
• Gestion des ressources naturelles . Surveillance des ressources naturelles. Mesurer, classer ou déterminer la propriété des plans d’eau et des forêts.
• Recherche géologique . Collectez en toute sécurité des données aériennes précises au millimètre près des sites à risque géologique.
• Modélisation des sites de catastrophe . Enquête, documentation et cartographie du site de l’accident. Obtenez des aperçus en temps réel de vastes zones sinistrées pour aider les équipes à prendre des décisions critiques.

Informations techniques:

Caméra
– Capteur plein format 45MP – Taille de pixel 4,4 μm
– Faible bruit, haute sensibilité L’imagerie prolonge le temps de fonctionnement quotidien
– Prenez une photo toutes les 0,7 s pendant le vol
– TimeSync 2.0 aligne la caméra, le contrôleur de vol
– Module RTK, et cardan au niveau de la microseconde

Nom du produit: Zenmuse P1
Dimensions: 198 × 166 × 129 mm
Poids: env. 787 g
Puissance: 13 W
Indice de protection IP: IP4X
Avion pris en charge: Matrix 300 RTK
Plage de températures de fonctionnement: -20 ° à 50 ° C (-4 ° à 122 ° F)
Plage de températures de stockage: -20 ° à 60 ° C (-4 ° à 140 ° F)
Précision absolue: horizontale: 3 cm, verticale: 5 cm
Utilisation de la mission de cartographie à un GSD de 3 cm et une vitesse de vol de 15 m / s, avec un taux de chevauchement avant de 75% et un chevauchement latéral de 55% taux.

Détails de l’appareil photo
Taille du capteur (Fixe): 35,9 × 24 mm (Plein écran)
Taille du capteur (Zone d’enregistrement vidéo maximale): 34 × 19 mm
Pixels effectifs: 45MP
Taille de pixel: 4,4 μm
Objectifs pris en charge:
DJI DL 24 mm F2.8 LS ASPH, FOV 84 °
DJI DL 35mm F2.8 LS ASPH, FOV 63.5 °
DJI DL 50mm F2.8 LS ASPH, FOV 46.8 °
Tous les objectifs comprennent un pare -soleil et une bague / filtre d’équilibrage
Cartes prises en charge: SD: Classement UHS-1 ou supérieur;
Fichiers de stockage de 128 Go maximum : Données d’observation brutes GNSS / Fichier journal d’image
Taille de la photo: 3: 2 (8192 × 5460)
Modes de fonctionnement: Capture, enregistrement, lecture
Intervalle photo minimum: 0,7 s
Vitesse d’obturation mécanique: 1 / 2000-1 / 8 s
Vitesse d’obturation électronique: 1 / 8000-8 s
Plage d’ouverture: f / 2,8-f / 16
Plage ISO Photo: 100-25600
Plage ISO Vidéo: 100-3200
Format vidéo: MP4
Résolution vidéo: 16: 9 (3840 × 2160)
Fréquence d’images: cardan 60fps
Système stabilisé: 3 axes (inclinaison, roulis, panoramique)
Gamme de vibrations angulaires: 0,01 °
Montage: détachable DJI SKYPORT
Gamme mécanique:
Inclinaison: -125 ° à + 40 °; Rouleau: -55 ° à + 55 °; Pan: ± 320 °
