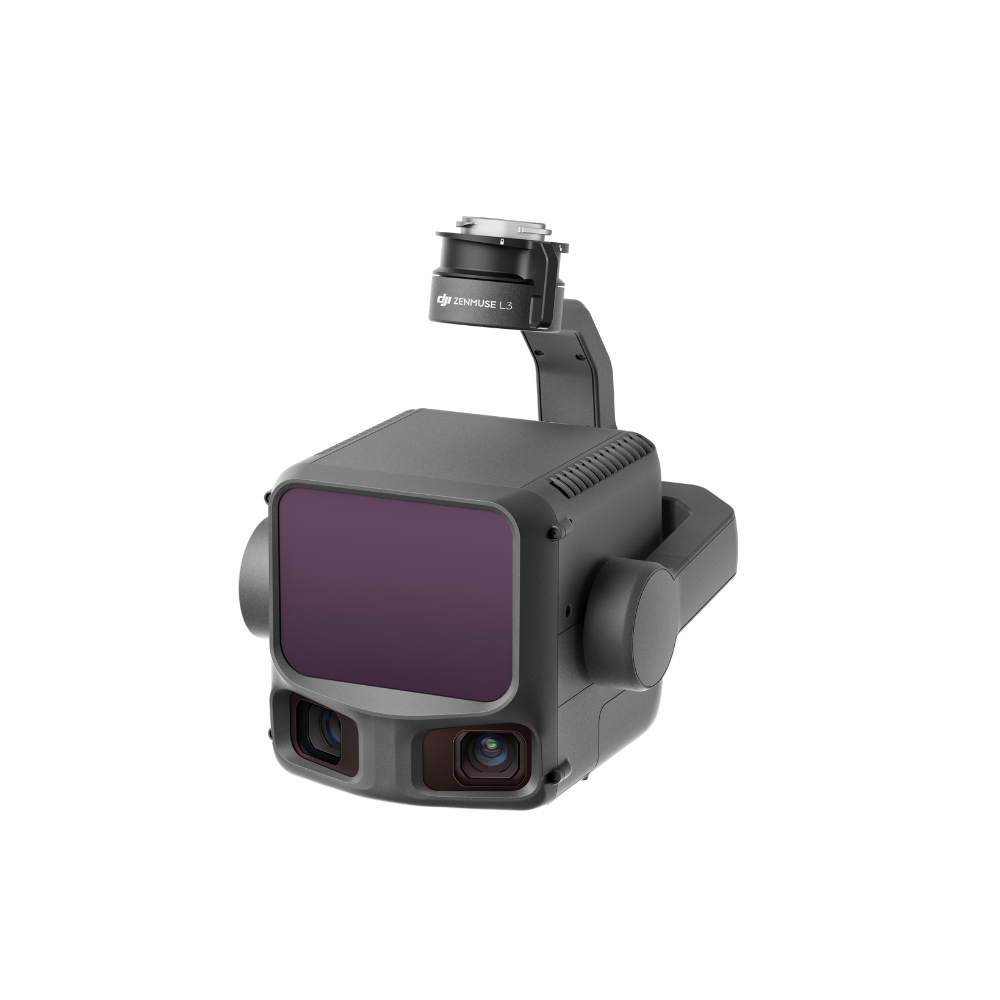

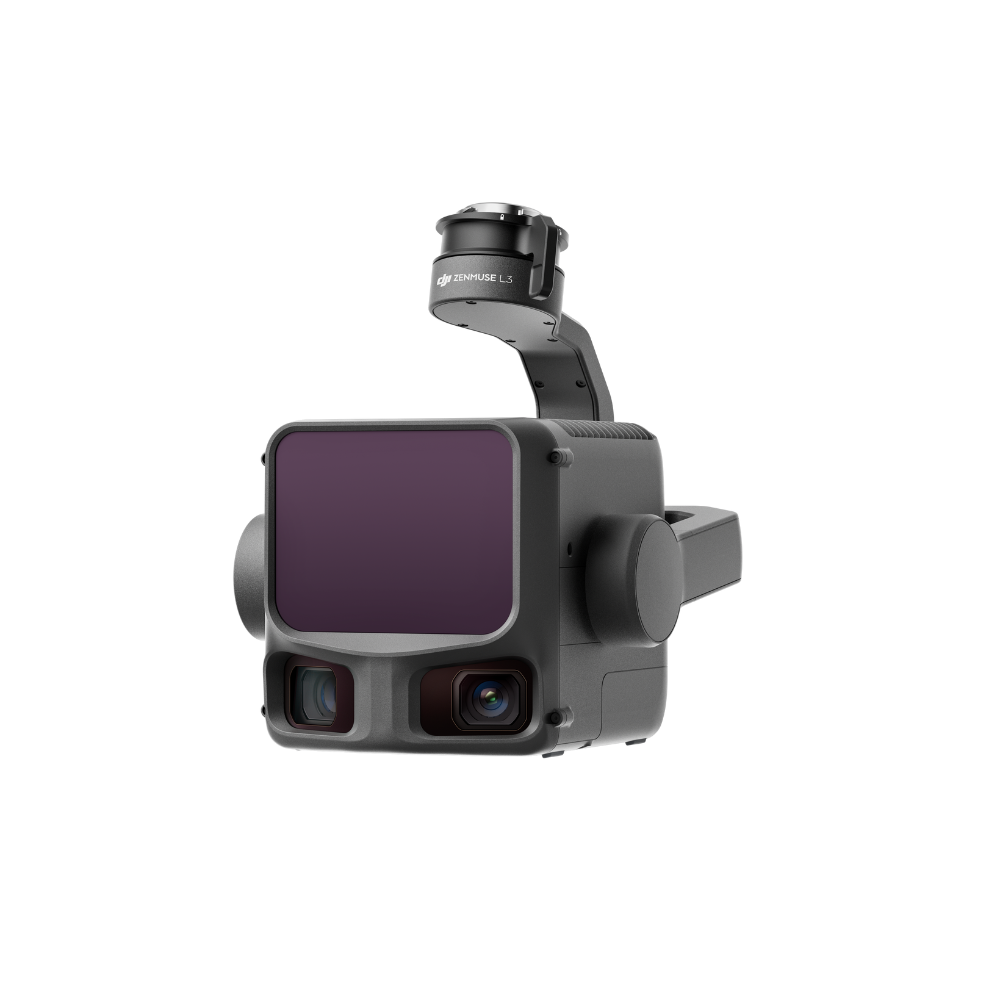

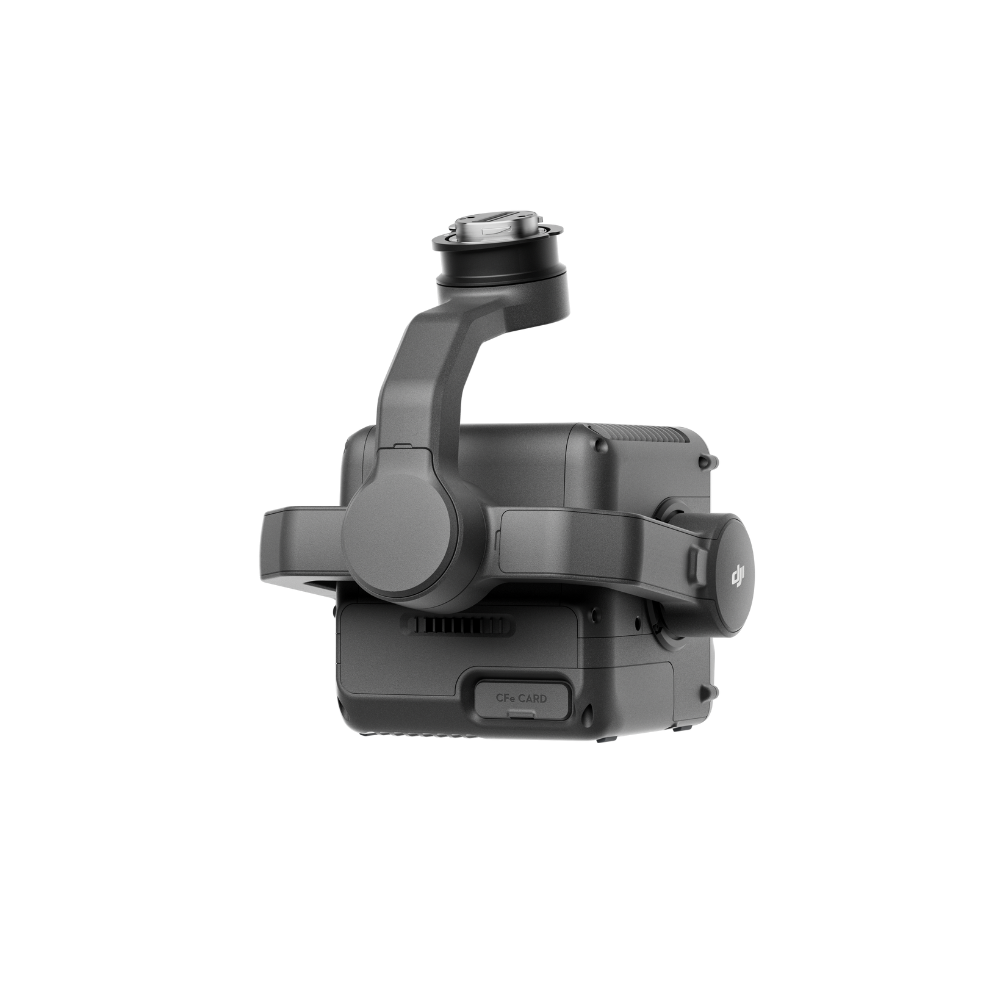

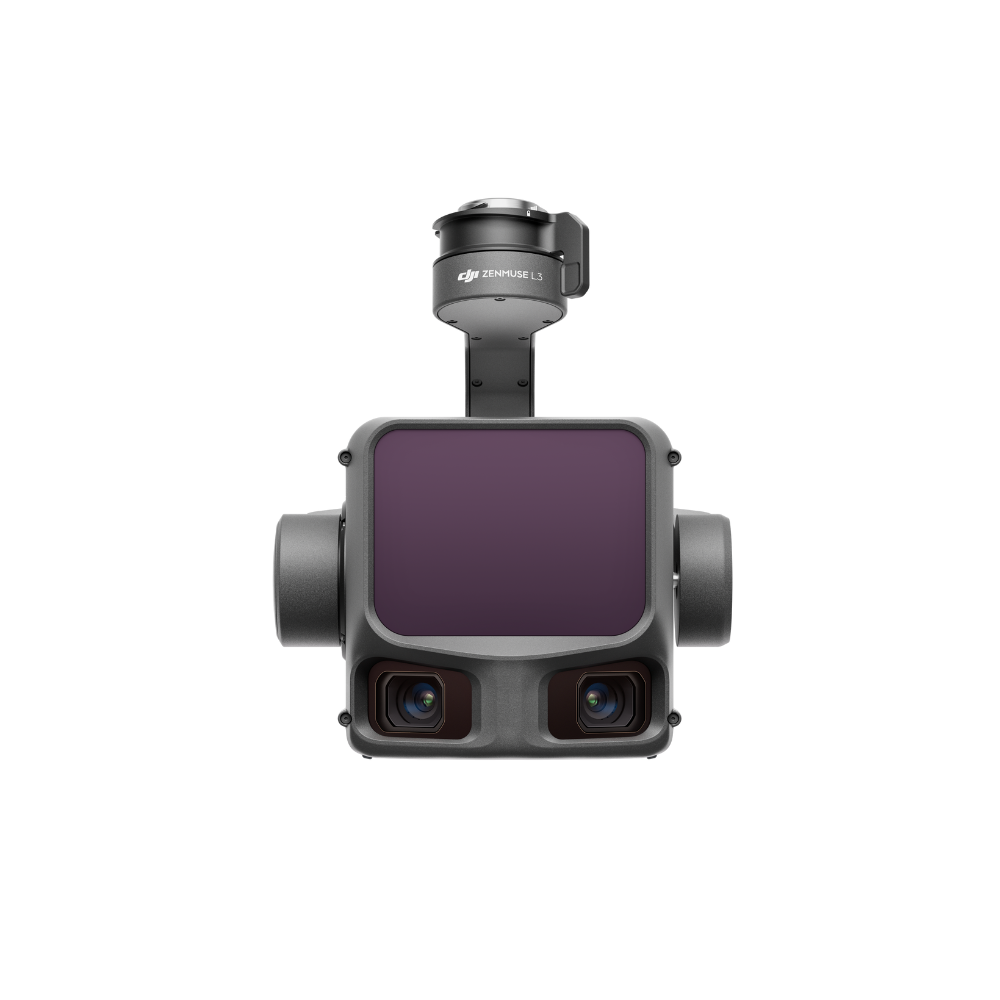

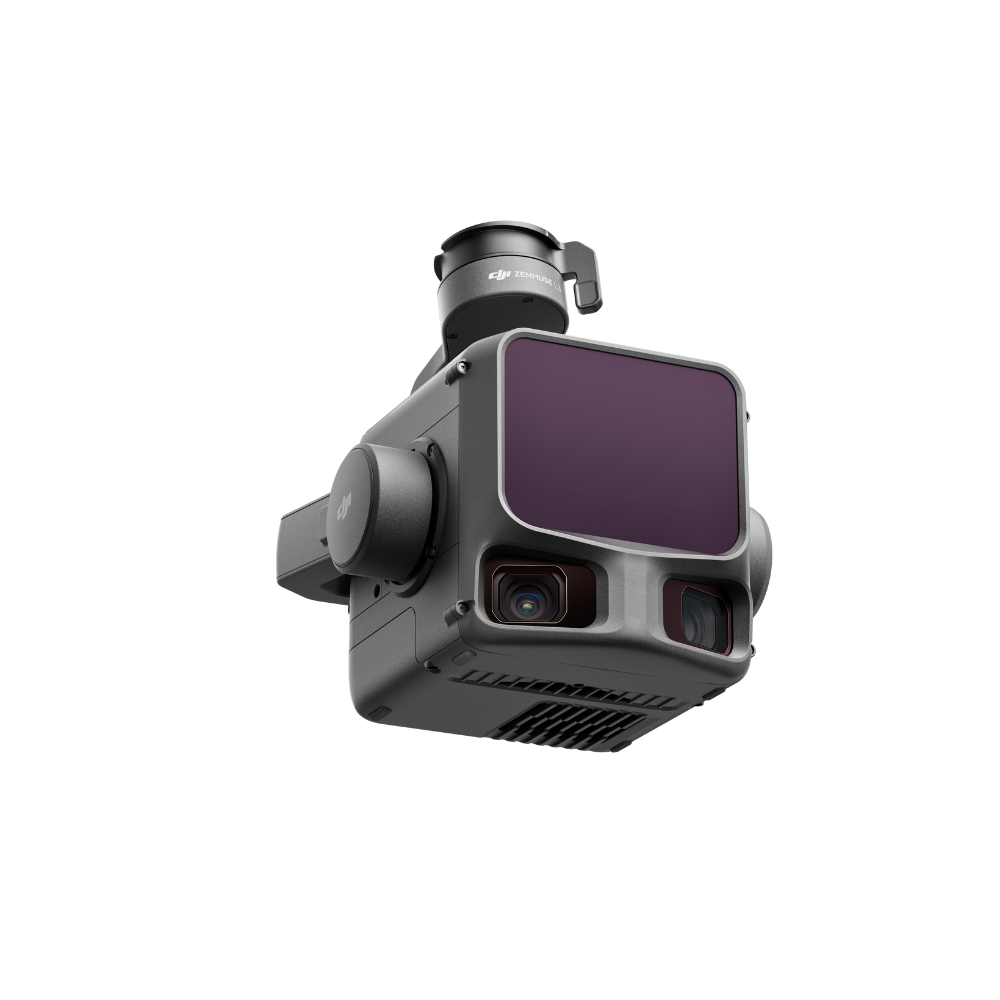

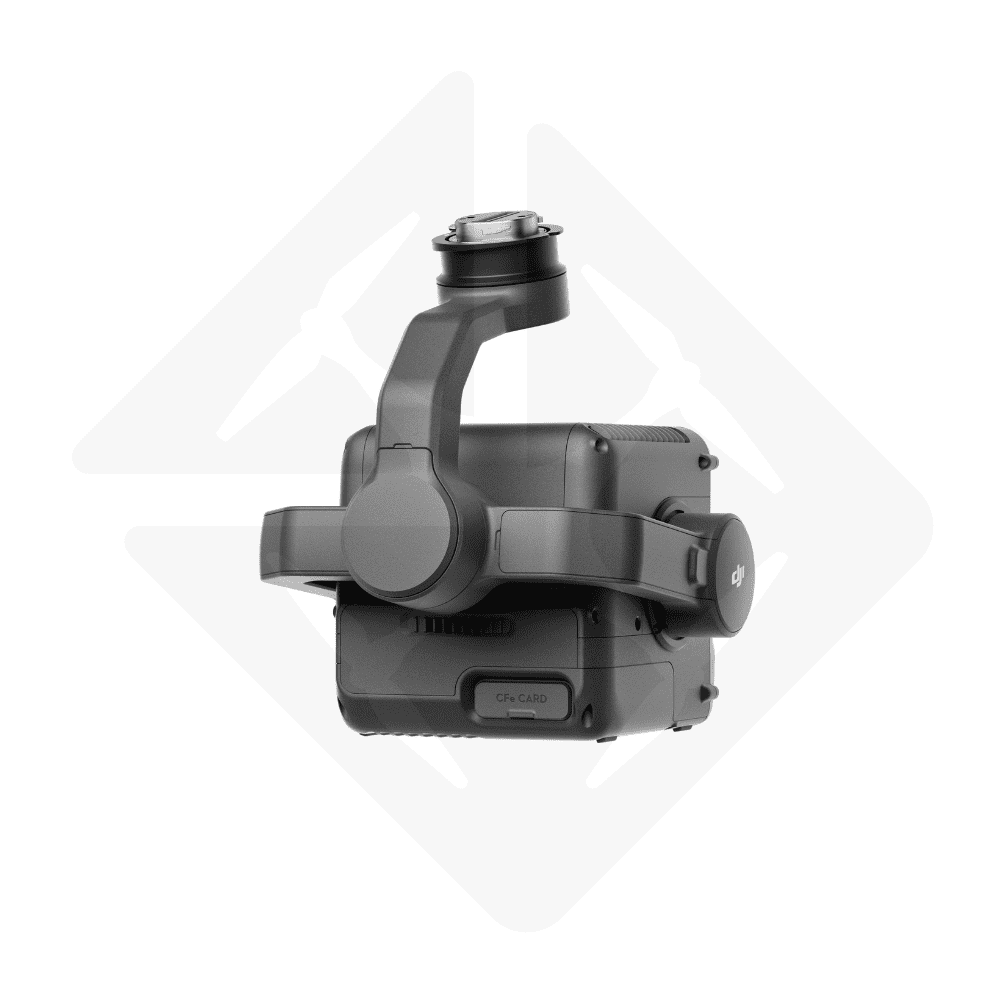

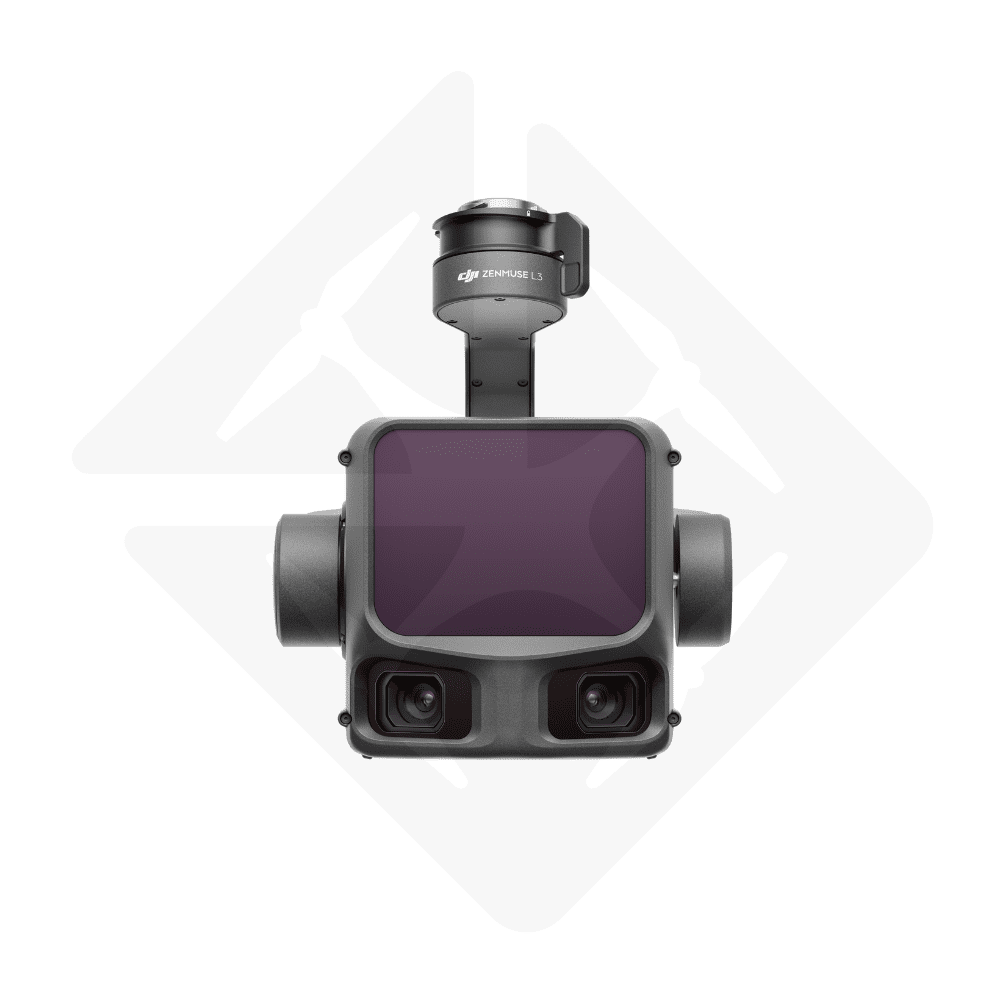

DJI Zenmuse L3
€ 14.999,00
De DJI Zenmuse L3 is DJI’s eerste langeafstands-, uiterst nauwkeurige LiDAR-systeem in de lucht. Het herdefinieert efficiëntie en nauwkeurigheid voor professionals op het gebied van landmeten, inspecteren en 3D-modellering.
- Revolutionaire reikwijdte: Tot 950 meter op objecten met een lage reflectiviteit (10%).
- Centimeter nauwkeurigheid: Bereikt een verticale nauwkeurigheid van 3 cm en een horizontale nauwkeurigheid van 4 cm op een hoogte van 120 m.
- Superieure penetratie: Tot 16 laserretouren en een ultrafijne plek voor gedetailleerde opname onder vegetatie.
- Fusion LiDAR + dubbele 100MP-camera: Maak fotorealistische ingekleurde puntenwolken en 2D/3D-modellen in één vlucht.
- Geïntegreerd ecosysteem: Gratis en krachtige verwerking met DJI Terra en slimme missieplanning met DJI Pilot 2.
Matrice 400 Exclusief: De Zenmuse L3 is de ultieme tool voor professionals die het beste eisen.
Disponible sur commande (Veuillez nous contacter)
De evolutie van LiDAR-prestaties: een enorme sprong voorwaarts
De Zenmuse L3 is niet zomaar een evolutie, het is een revolutie. Het presteert beter dan zijn voorgangers en de concurrentie dankzij grote technologische vooruitgang die resulteert in productiviteitswinst en spectaculaire gegevenskwaliteit.
| Karakteristiek | Zenmuse L1 | Zenmuse L2 | Zenmuse L3 |
|---|---|---|---|
| Aantal retourzendingen | 3 | 5 | Maximaal 16 |
| Max. | 190 m boven NN | 450 m boven NN | 950 m boven NN |
| Typische | 6-10 cm | 4-5 cm | 2-4 cm |
| Grootte laserspot (@120m) | N.V.T | ~205 mm | Ø 41 mm |
| RGB-camera(‘s) | 20 parlementslid | 20 parlementslid | Dubbele 100 MP-camera |
| IMU | Vereist | Niet vereist | Niet vereist |
LiDAR-prestaties: kracht voor precisie
Uitzonderlijk bereik en superieure penetratie
Met een meetbereik tot 950 meter en de mogelijkheid om tot 16 lasersignaalretouren te verwerken , transformeert de L3 de manier waarop u grootschalige projecten benadert. Vlieg hoger en bedek meer terrein met elke pas, terwijl je fijne details vastlegt onder het bladerdak of op ingewikkelde structuren. Het laservermogen van 1535 nm zorgt voor een uitzonderlijke penetratie, waardoor u een duidelijk zicht op de grond krijgt, zelfs in de zwaarste omstandigheden. Voor maximale penetratie in de vegetatie wordt aanbevolen om een snelheid van 350 kHz te gebruiken met 16 retouren.
Betrouwbare centimeternauwkeurigheid
De Zenmuse L3 behaalt een verticale nauwkeurigheid van 3 cm en een horizontale nauwkeurigheid van 4 cm op een hoogte van 120 meter. Deze opmerkelijke prestaties worden mogelijk gemaakt door een combinatie van geavanceerde technologische factoren. De uiterst nauwkeurige IMU biedt een hoeknauwkeurigheid van 0,01° en vereist geen opwarmtijd, zodat je direct aan je missies kunt beginnen. De ultrakleine laserspotgrootte, met een diameter van slechts 41 mm op 120 m (80% kleiner dan de L2), maakt het mogelijk om de fijnste objecten zoals hoogspanningskabels te detecteren en ongelooflijk scherpe 3D-modellen te genereren. De instelbare puntsnelheid tot 2 MHz biedt volledige flexibiliteit voor elke missie.
| Puntenpercentage | Aanbevolen | Max. aantal retouren |
|---|---|---|
| 100 kHz | ≤ 500m | Artikel 16 |
| 350 kHz | ≤ 300m | Artikel 16 |
| 1000 kHz | ≤ 100m | 8 |
| 2000 kHz | ≤ 50m | 4 |
Drie scanmodi voor elke toepassing
De Zenmuse L3 biedt drie verschillende scanmodi om aan uw specifieke behoeften te voldoen. De repetitieve lineaire scanmodus (H 80°, V 3°) richt zich op maximale precisie. De sterscanmodus (H 80°, V 80°) biedt een optimale balans tussen nauwkeurigheid en penetratie. Ten slotte is de niet-repetitieve scanmodus (H 80°, V 80°) speciaal ontworpen om de penetratie in dichte vegetatie te maximaliseren.
Dubbele RGB-camera: de perfecte samensmelting van LiDAR en fotogrammetrie
De Zenmuse L3 legt niet alleen geometrie vast; Het legt ook de werkelijkheid vast in kleur. Uitgerust met twee RGB-camera’s met een Micro 4/3-sensor van in totaal 100 megapixels, genereert het in realtime gekleurde puntenwolken en fotogrammetrische beelden van uitzonderlijke kwaliteit. De camera’s bieden een ultrabrede kijkhoek van 107°, wat 27° breder is dan het gezichtsveld van LiDAR, wat zorgt voor volledige inkleuring en orthofoto’s van hoge kwaliteit. De mechanische sluiter is geschikt voor 500.000 cycli en zorgt voor een ijzersterke duurzaamheid. De GSD bereikt 1,2 cm op 120 m hoogte en 3 cm op 300 m, waardoor reconstructies met opmerkelijke precisie mogelijk zijn.
Een geïntegreerd en krachtig software-ecosysteem
De Zenmuse L3 integreert naadloos in het DJI-ecosysteem voor een gestroomlijnde workflow van acquisitie tot uiteindelijke levering.
DJI Pilot 2: Intelligente planning en acquisitie
Plan uw intelligente vliegmissies met meerdere modi voor elke toepassing. De modus Gebiedsroute is ideaal voor het in kaart brengen van grote gebieden. De Oblique Route-modus maakt uiterst nauwkeurige modellering mogelijk met multidirectionele opname. De Linear Route-modus is perfect voor het in kaart brengen van gangen zoals wegen of spoorwegen. De Power-line Follow-modus zorgt voor een veilige, automatische inspectie van hoogspanningskabels. DJI Pilot 2 biedt ook real-time visualisatie van puntenwolken met drie weergavemodi (Puntenwolk + Visueel, Visueel + FPV, Puntenwolk + FPV), evenals schatting van de dichtheid van puntenwolken, zelfs vóór de lancering. De ingebouwde laserafstandsmeter (RNG) biedt een bereik van 900 meter om de vliegveiligheid te verbeteren.
DJI Terra: gratis en krachtige verwerking
Geniet van gratis en onbeperkte gegevensverwerking met DJI Terra. De software zorgt voor POS-berekening (Data POS en Local PPK), nauwkeurigheidsoptimalisatie, LiDAR en RGB-datafusie en genereert met één klik uitgebreide kwaliteitsrapporten. DJI Terra ondersteunt nu Gaussian Splatting voor ultrarealistische 3D-reconstructies met optimale compressie (TerraGS-formaat beslaat slechts 33% PLY). Fusiereconstructie maakt het mogelijk om 2D-kaarten (DOM en DSM) en 3D-modellen in vele formaten (B3DM, PLY, OSGB, S3MB, OBJ, I3S) te genereren. De Ultimate Performance-modus verbetert de efficiëntie van de herbouw aanzienlijk op systemen met Intel 13e of 14e generatie CPU’s en Windows 11.
DJI Modify: Geavanceerde puntenwolkbewerking
Bewerk en repareer uw puntenwolken met geavanceerde hulpmiddelen. DJI Modify ondersteunt nu het bewerken van LAS-bestanden groter dan 120 GB op computers met 32 GB RAM, het bewerken van grondpunten met realtime terreinvoorbeeld en metingen in de profielweergave. De software ondersteunt ook grafische kaarten uit de NVIDIA RTX 50-serie voor optimale prestaties.
Geavanceerde functies voor maximale efficiëntie
Real-time meting ter plaatse
DJI Pilot 2 maakt real-time metingen (punten, lijnen, oppervlakken, volumes) direct op de afstandsbediening mogelijk met een voorbeeld van de puntenwolk. Deze functie is ideaal voor snel onderzoek of het in kaart brengen van noodgevallen. De puntenwolk wordt verdund tot 5% voor een optimale responsiviteit, waarbij de nauwkeurigheid wordt teruggebracht tot 50%. Metingen kunnen worden gesynchroniseerd met DJI FH2 (cloud) voor meer geavanceerde en gedetailleerde analyse.
Automatische parameteraanbeveling
Op basis van de ingestelde vlieghoogte beveelt het systeem automatisch een geschikte LiDAR-puntsnelheid en cameraresolutie aan. Deze functie is vooral handig voor beginners, om te voorkomen dat de voortgang van het werk wordt vertraagd door onjuiste instellingen.
Gedetailleerde gebruiksscenario’s
Topografie en grootschalige kartering
Dankzij het grote bereik en de hoge nauwkeurigheid kan de Zenmuse L3 topografische onderzoeken uitvoeren op een schaal van 1:1000 of beter, over grote gebieden. Bedek honderden vierkante kilometers met een ongeëvenaarde efficiëntie. Het bereik van 950 m maakt het mogelijk om op grote hoogte te vliegen voor maximale dekking, met behoud van de nauwkeurigheid van de centimeters.
Inspectie van de infrastructuur
De Power Line Follow-modus en de finesse van de laserspot zorgen voor een veilige en gedetailleerde inspectie van hoogspanningskabels. Het systeem ondersteunt transmissielijnen met een volghoogte van 10 tot 130 m (50 tot 80 m aanbevolen) en distributielijnen met een volghoogte van 10 tot 50 m (30 tot 50 m aanbevolen). Het gezichtsveld van 80° × 80° breed en de verbeterde stabiliteit maken het mogelijk om een breder scala aan hoogspanningslijnen op dezelfde hoogte te identificeren. Er is geen koerskalibratie vereist, waardoor hoger vliegen mogelijk is voor een veiligere bediening. De L3 is ook ideaal voor het inspecteren van spoorwegen, dammen en ultrahoge zendmasten.
Bosbouw en Archeologie
De mogelijkheid om tot 16 retouren vast te leggen, zorgt voor een ongeëvenaarde penetratie van het bladerdak, essentieel voor biomassaanalyse, soortenclassificatie of de ontdekking van overblijfselen onder vegetatie. De Zenmuse L3 maakt het mogelijk om meerdere lagen van het bladerdak en de grond nauwkeurig te modelleren, wat voorheen onmogelijk was met minder goed presterende sensoren. Dit vermogen is ook waardevol voor het onderzoek naar geologische gevaren en de archeologie van culturele relikwieën.
Digitale tweelingen en engineering
De samensmelting van LiDAR-gegevens en beelden met hoge resolutie maakt het mogelijk om fotorealistische 3D-modellen te maken voor stedenbouw, monitoring van bouwplaatsen en activabeheer. Gaussian Splatting biedt superieure beelden met optimale compressie, waardoor grootschalige resultaten (100 miljoen dots) binnen enkele seconden kunnen worden geopend op een computer met 4 GB VRAM, met soepele navigatie met 30+ FPS.
Volledige technische specificaties
| Algemene kenmerken | |
|---|---|
| Gewicht | ~1,6 kg |
| Bescherming tegen | IP54 |
| Temperatuur tijdens gebruik | -25°C tot 55°C |
| Compatibele | DJI Matrice 400 (exclusief) |
| Nacelle | 3 assen (Toonhoogte: -120° ~ +60°, Yaw: -80° ~ +80°, Rol: -90° ~ +60°) |
| LiDAR-sensor | |
|---|---|
| Laser | 1535 nm, Max 100W, Klasse 1 |
| Max. bereik (@10% reflectiviteit) | 950 m boven NN |
| Aanbevolen | 300-500 m boven zeeniveau |
| Nauwkeurigheid (120m) | Verticaal: 3 cm, Horizontaal: 4 cm |
| Nauwkeurigheid (300m) | Verticaal: 5 cm, Horizontaal: 7,5 cm |
| Puntenpercentage | 100 kHz / 350 kHz / 1 MHz / 2 MHz (instelbaar) |
| Aantal retourzendingen | Maximaal 16 (afhankelijk van de puntenrate) |
| Grootte laserspot (@120m) | Ø 41 mm (1/e²) |
| divergentiehoek | 0,25 MRAD × 0,25 MRAD (1/e²) |
| Scanmodi | Lineair herhalend, stervormig, niet-herhalend |
| FOV | 80° × 80° |
| Traag navigatiesysteem (IMU) | |
|---|---|
| Hoekige | 0,01° & 0,02° (1σ) |
| Nabewerkte nauwkeurigheid (kop) | 0,02° (1σ) |
| Nabewerkte nauwkeurigheid (Pitch/Roll) | 0,01° (1σ) |
| POS-verversingssnelheid | 200 hertz |
| Voorverwarmen | Niet vereist |
| Calibratie | Automatisch (kop en pitch/roll) |
| RGB-camera’s | |
|---|---|
| Configuratie | Dubbele camera |
| Totale | 100 MP (12K- of 6K-modi beschikbaar) |
| Sensor | 4/3 CMOS-microfoon |
| Luik | Mechanisch (levensduur 500.000 cycli) |
| Min. | 0,5 sec (25 MP) / 1,0 sec (100 MP) |
| FOV | 107° (27° breder dan LiDAR) |
| GSD (@120m) | 1,2 cm |
| GSD (@300m) | 3 cm |
| Laser afstandsmeter (RNG) | |
|---|---|
| Maximaal | 900 m (versus 500 m voor L2) |
| Functie | Meten van de afstand tussen de LiDAR en het object in het midden van het gezichtsveld |
Veelgestelde vragen (FAQ’s)
V: Is de Zenmuse L3 compatibel met de Matrice 350 RTK?
A: Nee, de Zenmuse L3 is exclusief compatibel met de DJI Matrice 400 drone. Deze exclusiviteit is te danken aan het hogere stroomverbruik (1535 nm 100W laser), het gewicht van 1,6 kg en de noodzaak om de nieuwe gimbalhouder te gebruiken die speciaal voor de L3 is ontworpen. De voeding van de M350 gondel voldoet niet aan de eisen van de L3.
V: Is de gegevensverwerking met DJI Terra echt gratis?
A: Ja, de gegevensverwerking van Zenmuse L3 in DJI Terra is volledig gratis en vereist geen extra licenties. Alle basis- en geavanceerde functies zijn inbegrepen, waaronder fusiereconstructie, Gaussiaanse splatting, grondpuntclassificatie, DSM/DEM en contourgeneratie, en uitgebreide kwaliteitsrapportage. Een computer met 64 GB RAM kan datasets groter dan 100 km² verwerken.
V: Wat is het voordeel van de 16 laserretouren?
A: De 16 retouren zorgen voor een veel diepere penetratie van de vegetatie, waardoor gedetailleerde modellering van meerdere bladerdaklagen en nauwkeurige vastlegging van grondpunten mogelijk is. Deze mogelijkheid is cruciaal voor bosbouwtoepassingen (biomassaanalyse, soortenclassificatie), archeologische toepassingen (ontdekking van overblijfselen onder vegetatie) en geologische toepassingen (risicoonderzoek). Om de penetratie te maximaliseren, wordt aanbevolen om een snelheid van 350 kHz te gebruiken met 16 retouren in plaats van 2 MHz met 4 retouren.
V: Heeft er een opwarmtijd nodig voor de IMU?
A: Nee, de Zenmuse L3 IMU heeft geen warming-up nodig. Hij is klaar voor gebruik zodra de drone wordt ingeschakeld, wat kostbare tijd in het veld bespaart. De IMU bereikt automatisch zijn beste bedrijfstoestand bij het betreden van de weg voor naadloze efficiëntie. Koers- en pitch/roll-kalibratie wordt ook automatisch uitgevoerd tijdens de vlucht.
V: Kan ik direct in het veld meten?
A: Ja, DJI Pilot 2 maakt real-time metingen (punten, lijnen, oppervlakken, volumes) rechtstreeks op de afstandsbediening mogelijk met een voorbeeld van de puntenwolk. Deze functie is ideaal voor snel onderzoek of het in kaart brengen van noodgevallen. De puntenwolk wordt verdund tot 5% voor een optimale responsiviteit, waarbij de nauwkeurigheid wordt teruggebracht tot 50%. Metingen kunnen worden gesynchroniseerd met DJI FH2 voor meer geavanceerde analyse.
V: Welke uitvoerformaten worden ondersteund?
A: DJI Terra ondersteunt vele uitvoerformaten. Voor puntenwolken: LAS, LAZ. Voor Gaussiaans spetteren: TerraGS, PLY, 3D-tegels. Voor 3D-modellen: B3DM, PLY, OSGB, S3MB, OBJ, I3S. Voor 2D-kaarten: GeoTIFF (DOM, DSM, DEM), Shapefile (contouren). Deze flexibiliteit zorgt voor een eenvoudige integratie in uw bestaande workflows.
Plan de Service DJI Care Enterprise Plus
Bij aankoop van de Zenmuse L3 krijg je een jaar gratis DJI Care Enterprise Plus. Deze premium service omvat:
- Onbeperkt gratis reparaties binnen de dekkingslimiet
- Volledige bescherming van het apparaat tegen onopzettelijke schade
- Gratis verzending in twee richtingen voor probleemloze service
- Gedeelde dekking : mogelijkheid om dekkingsbedragen binnen 30 werkdagen na activering op meerdere apparaten te delen
Bestreken gebieden: Canada, Australië, Japan, Zuid-Korea, EU-landen, Verenigd Koninkrijk, Zwitserland, Noorwegen, Liechtenstein, IJsland, Servië, Monaco, Hong Kong, Mexico.
