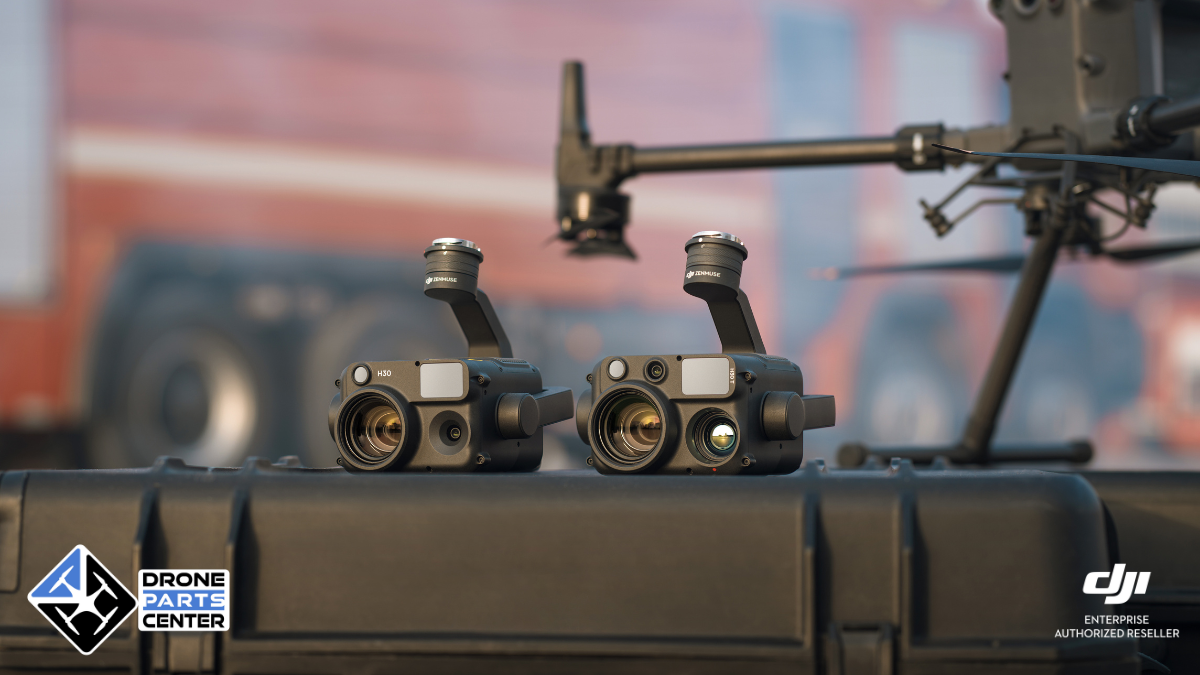

DJI Zenmuse H30T: Welche Breite deckt der Boden mit der Sicht- oder Wärmebildkamera ab?
März
Sichtfeld H30T: Breite, die am Boden von der Sicht- und Wärmebildkamera abgedeckt wird.
Sie möchten wissen, wie groß das Sichtfeld der Zenmuse H30T ist und wie viel Platz sie in verschiedenen Höhen am Boden abdeckt? Dieser Artikel gibt Ihnen die genauen Antworten für die sichtbare Kamera und die Wärmebildkamera anhand von übersichtlichen Tabellen und strengen Berechnungen.
Die Kenntnis dieser Daten ist wichtig für :
- Optimierung der Flugwege
- Vermeidung unnötiger Überschneidungen
- Gewinnen Sie an Autonomie und Effizienz
Hier ist eine genaue und illustrierte Entschlüsselung der tatsächlichen Bodenabdeckungswerte für zwei der wichtigsten Sensoren der Zenmuse H30T:
- die Weitwinkelkamera (sichtbar, 48 MP)
- die Wärmebildkamera (Auflösung 640×512 oder 1280×1024)
Sichtfeld H30T – Weitwinkelkamera
Technische Eigenschaften
- 1/1,3-Zoll-Sensor, 48 MP
- Entsprechende Brennweite: 24 mm Vollformat
- Horizontales Sichtfeld (HFOV): ca. 69,6°.
Berechnungsformel
Bedeckte Breite am Boden≈1.39×Flughöhe (in m)text{Bedeckte Breite am Boden} ≈ 1.39 × \text{Flughöhe (in m)}Bedeckte Breite am Boden≈1.39×Flughöhe (in m)
Deckungsschema – Sichtbare Kamera
| Flughöhe (m) | Überdachte Breite (m) |
|---|---|
| 20 m | 27.8 m |
| 30 m | 41.7 m |
| 40 m | 55.6 m |
| 50 m | 69.5 m |
| 60 m | 83.4 m |
| 80 m | 111.2 m |
| 100 m | 139.0 m |
Empfehlung: Planen Sie eine seitliche Überlappung von 5-10%, um eine kontinuierliche Abdeckung ohne Informationsverlust zu gewährleisten.
H30T Sichtfeld – Wärmebildkamera
Technische Eigenschaften
- Tatsächliche Brennweite: 24 mm
- Auflösung: 640×512 oder 1280×1024
- Horizontales Sichtfeld (HFOV): ca. 36,3°.
Das Sichtfeld bleibt unabhängig von der Auflösung gleich (die Detailgenauigkeit ändert sich, nicht der Blickwinkel).
Berechnungsformel
Bedeckte Breite am Boden≈0.655×Flughöhe (in m)text{Bedeckte Breite am Boden} ≈ 0.655 × text{Flughöhe (in m)}Bedeckte Breite am Boden≈0.655×Flughöhe (in m)
Deckblatt – Wärmebildkamera
| Flughöhe (m) | Überdachte Breite (m) |
|---|---|
| 20 m | 13.1 m |
| 30 m | 19.7 m |
| 40 m | 26.2 m |
| 50 m | 32.8 m |
| 60 m | 39.3 m |
| 80 m | 52.4 m |
| 100 m | 65.5 m |
Bei einer Höhe von 50 m deckt das Wärmebild etwa 32,8 Meter in der Breite ab.
Kurz gesagt: Welche Kamera für welchen Zweck?
| Art der Kamera | Überdachte Breite bei 50 m | Empfohlene Nutzung |
|---|---|---|
| Weitwinkel (sichtbar) | ~69.5 m | Visuelle Überwachung, breite Inspektion |
| Thermisch (IR) | ~32.8 m | Wärmesuche, Sicherheit, Wartung |
Schlussfolgerung
Wer das Sichtfeld der H30T beherrscht, beherrscht seine Aufgabe. Ob Sie die sichtbare Kamera verwenden, um große Bereiche abzudecken, oder die Wärmebildkamera, um Hotspots genau zu erkennen, diese Information ermöglicht es Ihnen :
- Festlegung eines optimalen Abstands zwischen den Flugbahnen
- Verkürzung der Flugzeiten
- Erhalt verwertbarer Daten ohne Neuausrichtung
Benötigen Sie Unterstützung bei der Planung einer thermischen oder visuellen Mission? Kontaktieren Sie unser Team !
