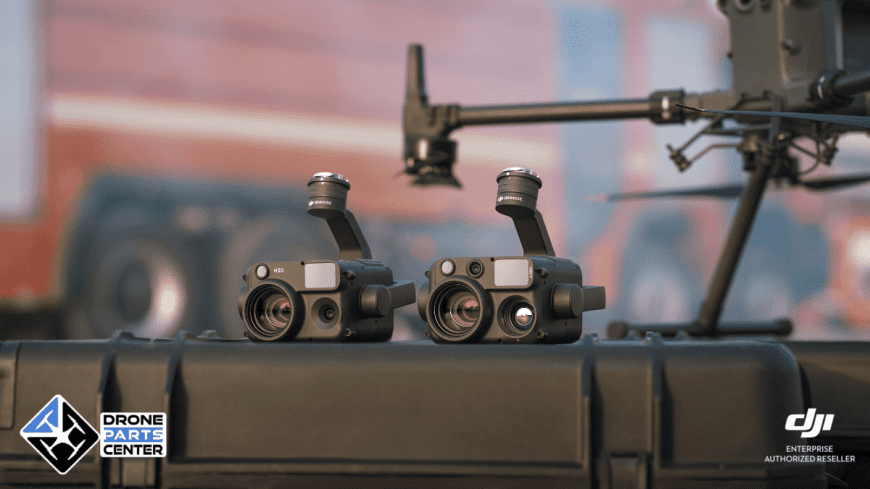

DJI Zenmuse H30T : Quelle largeur couvre-t-on au sol avec la caméra visible ou thermique ?
mars
Champ de vision H30T : largeur couverte au sol par la caméra visible et thermique
Vous souhaitez connaître le champ de vision de la Zenmuse H30T et la largeur qu’elle couvre au sol à différentes altitudes ? Cet article vous donne les réponses précises pour la caméra visible et la caméra thermique, à l’aide de tableaux clairs et de calculs rigoureux.
Connaître ces données est essentiel pour :
- Optimiser les trajectoires de vol
- Limiter les chevauchements inutiles
- Gagner en autonomie et en efficacité
Voici un décryptage précis et illustré des valeurs réelles de couverture au sol pour deux capteurs majeurs de la Zenmuse H30T :
- la caméra grand-angle (visible, 48 MP)
- la caméra thermique (résolution 640×512 ou 1280×1024)
Champ de vision H30T – Caméra grand-angle
Caractéristiques techniques
- Capteur 1/1.3”, 48 MP
- Focale équivalente : 24 mm plein format
- Champ de vision horizontal (HFOV) : environ 69.6°
Formule de calcul
Largeur couverte au sol≈1.39×altitude de vol (en m)\text{Largeur couverte au sol} ≈ 1.39 × \text{altitude de vol (en m)}Largeur couverte au sol≈1.39×altitude de vol (en m)
Tableau de couverture – Caméra visible
| Altitude de vol (m) | Largeur couverte (m) |
|---|---|
| 20 m | 27.8 m |
| 30 m | 41.7 m |
| 40 m | 55.6 m |
| 50 m | 69.5 m |
| 60 m | 83.4 m |
| 80 m | 111.2 m |
| 100 m | 139.0 m |
Recommandation : prévoyez un recouvrement latéral de 5 à 10 % pour assurer une couverture continue sans perte d’information.
Champ de vision H30T – Caméra thermique
Caractéristiques techniques
- Focale réelle : 24 mm
- Résolution : 640×512 ou 1280×1024
- Champ de vision horizontal (HFOV) : environ 36.3°
Le champ de vision reste identique quelle que soit la résolution (le niveau de détail change, pas l’angle de vue).
Formule de calcul
Largeur couverte au sol≈0.655×altitude de vol (en m)\text{Largeur couverte au sol} ≈ 0.655 × \text{altitude de vol (en m)}Largeur couverte au sol≈0.655×altitude de vol (en m)
Tableau de couverture – Caméra thermique
| Altitude de vol (m) | Largeur couverte (m) |
|---|---|
| 20 m | 13.1 m |
| 30 m | 19.7 m |
| 40 m | 26.2 m |
| 50 m | 32.8 m |
| 60 m | 39.3 m |
| 80 m | 52.4 m |
| 100 m | 65.5 m |
À 50 m de haut, l’image thermique couvre environ 32.8 mètres en largeur.
En résumé : quelle caméra pour quelle mission ?
| Type de caméra | Largeur couverte à 50 m | Utilisation recommandée |
|---|---|---|
| Grand-angle (visible) | ~69.5 m | Surveillance visuelle, inspection large |
| Thermique (IR) | ~32.8 m | Recherche de chaleur, sécurité, maintenance |
Conclusion
Maîtriser le champ de vision H30T, c’est maîtriser sa mission. Que vous utilisiez la caméra visible pour couvrir de larges zones, ou la caméra thermique pour détecter des points chauds avec précision, cette information vous permet de :
- Définir un espacement optimal entre les trajectoires
- Réduire les temps de vol
- Obtenir des données exploitables sans recadrage
Besoin d’assistance pour planifier une mission thermique ou visuelle ? Contactez notre équipe !
